HSN-300-4.2A
MEAN WELL HSN-300-4.2A — блоки питания в корпусе. Параметры: выходное напряжение 4.2 В, выходной ток 50 А, мощность 210 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- HSN-300-4.2A
- Тип
- Блоки питания в корпусе
- Выходная мощность (U × I)
- 210 Вт
- Выходное напряжение
- 4.2 В
- Выходной ток
- 50 А
- Выход 1
- 4,2 В · 50 А
- Стандарты безопасности (по каталогу)
- CUL,CB
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,67 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~132, 180~264
- Обозначение параметров в каталоге
- I/P 90~132Vac O/P +4.2V50A
- Размеры (Д × Ш × В)
- 210 × 81 × 31 мм
- GTIN
- 4711232760797
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 4.2 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 50 А PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Диапазон выходного тока
- 0 ~ 50 А PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 150 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Диапазон регулировки напряжения
- 3.6~4.4 В PDF, стр. 1 ↗
- Допуск выходного напряжения
- ±3.0% PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±2.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 2500 мс, 100 мс/230 В перем.; 2500 мс, 100 мс/115 В перем. PDF, стр. 1 ↗
- Время удержания (тип.)
- 10 мс/230 В перем.; 8 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 90~132 В перем. PDF, стр. 1 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- КПД (тип.)
- 85% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 3.0 А/230 В перем.; 5.0 А/115 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск 90 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- <1 мА PDF, стр. 1 ↗
- Рабочая температура
- -20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 60 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3.0 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 1 ↗
- Габариты
- 210*81*31 мм (Д × Ш × В) PDF, стр. 1 ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 5 · стр. 1
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график зависимости нагрузки от входного напряжения.
Примечание в документе производителя ↗Примечание 6 · стр. 1
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

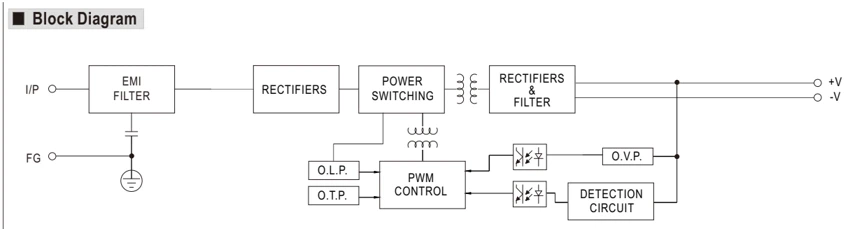

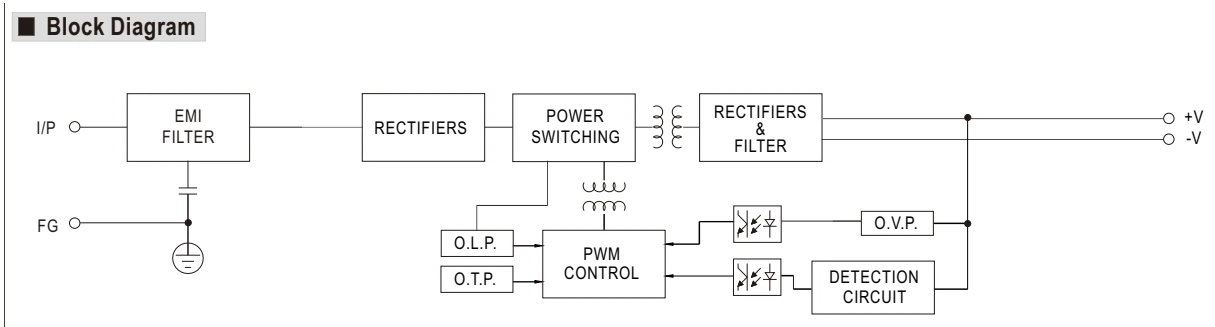

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление

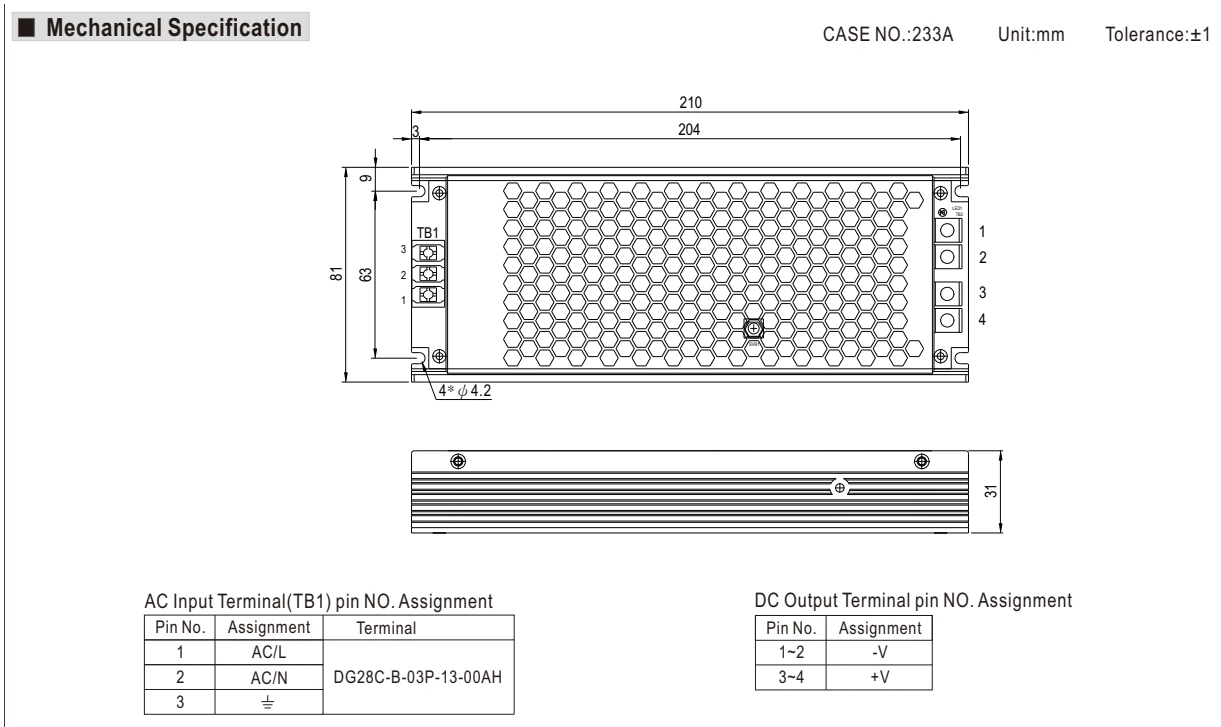

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск

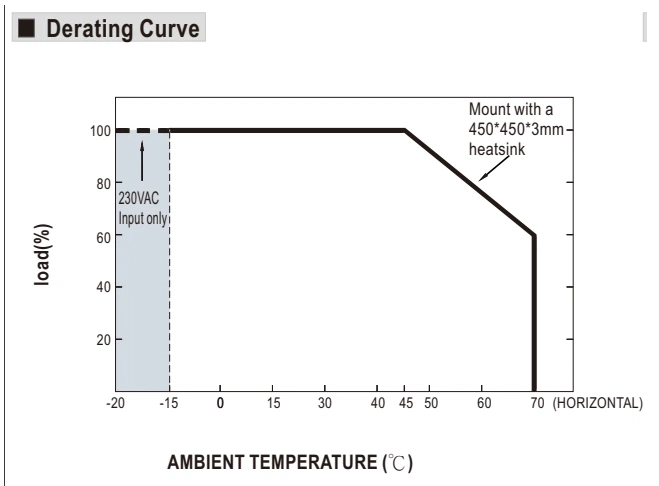

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- MM
- мм
- HEATSINK
- Теплоотвод
- INPUT ONLY
- Только вход

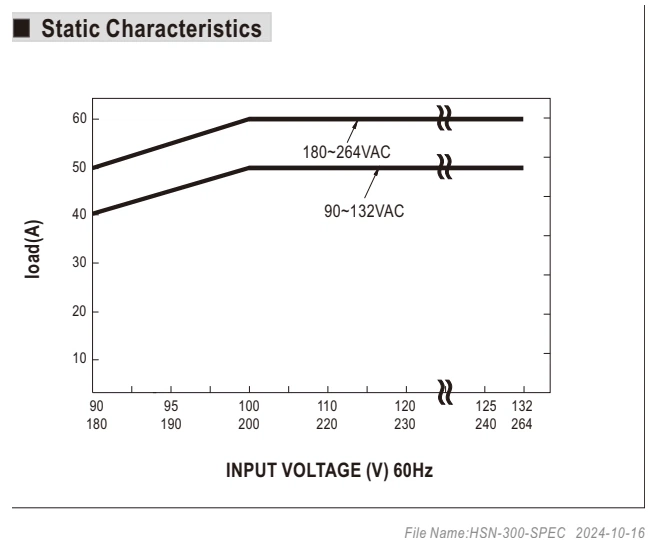

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- VAC
- В переменного тока
- HZ
- Гц

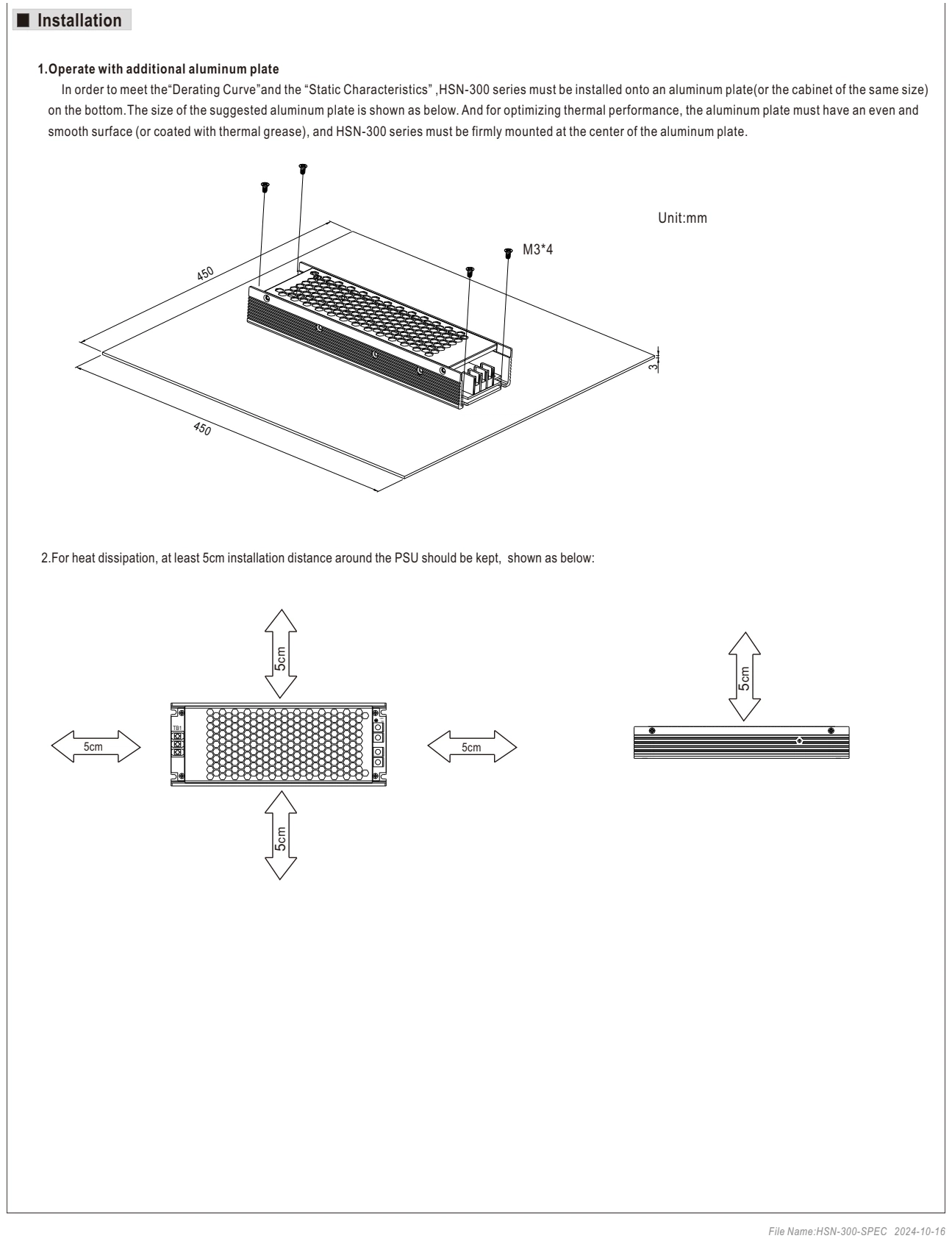

Установка · стр. 3
Увеличить рисунок ↗Обозначения
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- ON
- Включено
- MM
- мм
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL HSN-300-4.2A — блоки питания в корпусе. Параметры: выходное напряжение 4.2 В, выходной ток 50 А, мощность 210 Вт. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
Для модели или серии есть уведомление о жизненном цикле. Перед заказом необходимо уточнить доступность и возможную замену.
