LRS-350-24

Характеристики

Производитель

MEAN WELL

Модель

LRS-350-24

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

350.4 Вт

Выходное напряжение

24 В

Выходной ток

14.6 А

Выход 1

24 В · 14,6 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,BSMI,BIS,KC,EAC,CQC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,76 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

115/230

Обозначение параметров в каталоге

O/P +24V14.6A

Размеры (Д × Ш × В)

215 × 115 × 30 мм

GTIN

4711287434971

Страна производства

Китай / Филиппины

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

14.6 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 14.6 А PDF, стр. 2 ↗

Номинальная выходная мощность

350.4 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

21.6 ~ 28.8 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Время запуска и нарастания

1500 мс, 50 мс/230 В перем. 1500 мс,50 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 132 В перем. / 180 ~ 264 В перем. переключателем 240 ~ 370 В пост. (положение переключателя 230 В перем.) PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

88% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

6.8 А/115 В перем. 3.4 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

60 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<2 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-25 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3.75 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм/500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

215*115*30 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия LRS-350

Вентилятор Источник ↗

Гарантия производителя · серия LRS-350

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LRS-350

215 × 115 × 30 мм Источник ↗

Сертификаты серии · серия LRS-350

CUL, CB, BSMI, EAC, CE, CQC, KC, UKCA, BIS Источник ↗

Графики и чертежи производителя

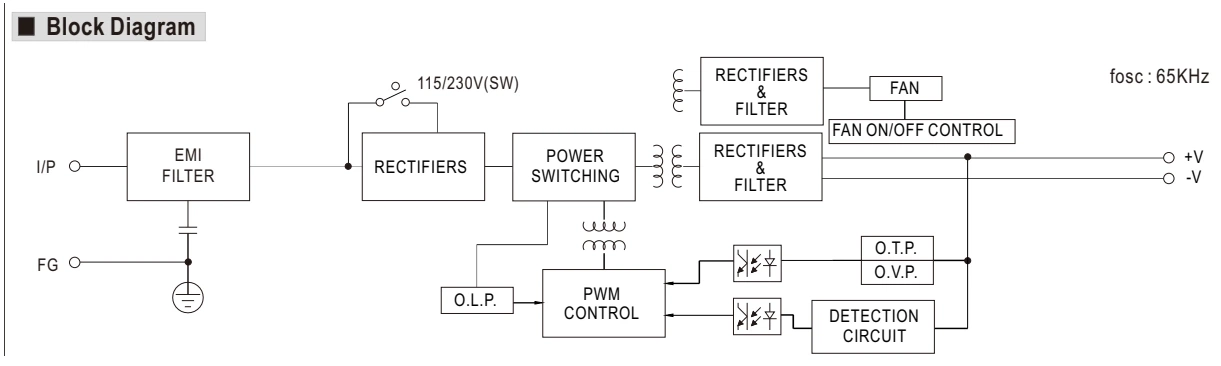

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

I/P

Вход

FAN

Вентилятор

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

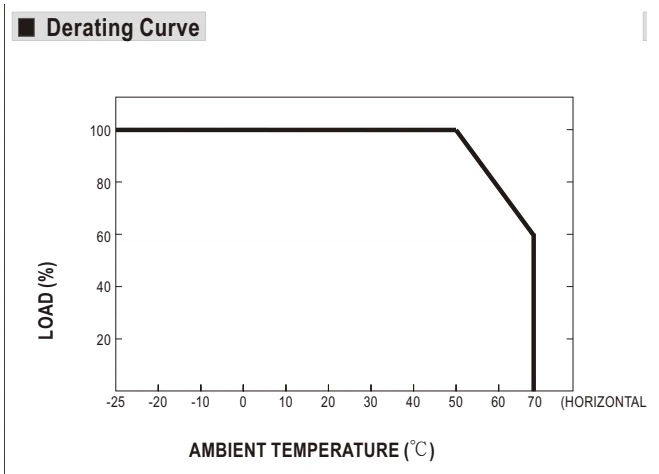

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

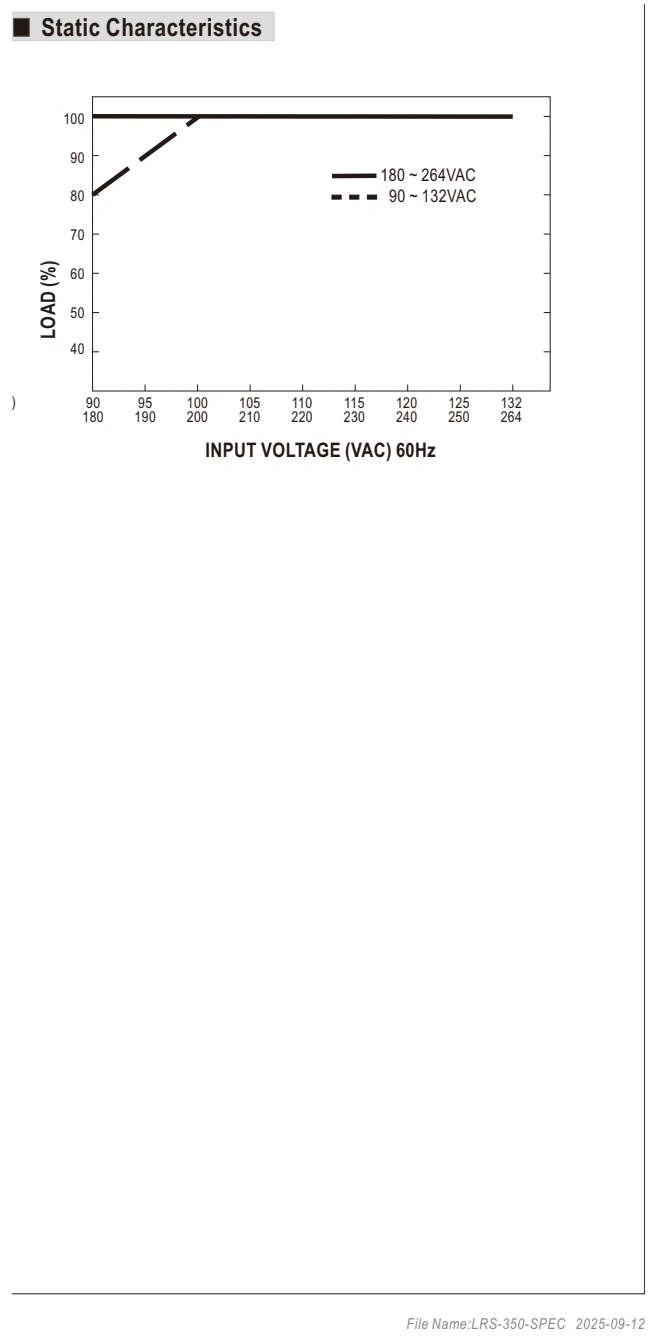

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Импульсный блок питания серии LRS нового поколения источников питания в компактном корпусе мощностью 350 Вт, выход 24 В постоянного тока, без PFC (компенсация реактивной мощности) и низким энергопотреблением. Защита от превышения выходного напряжения, защита от короткого замыкания и перегрузки на выходе (ограничение выходного тока), защита от перегрева, вентилятор охлаждения с системой управления включением;

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
