AD-55A

Характеристики

Производитель

MEAN WELL

Модель

AD-55A

Тип

Блоки питания в корпусе

Мощность по каталогу

55 Вт

Выход 1

13,8 В · 3,5 А

Выход 2

13,4 В · 0,23 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,479 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +13.8V3.5A +13.4V0.23A

Размеры (Д × Ш × В)

159 × 97 × 38 мм

GTIN

4711232760322

Страна производства

Китай

Данные производителя

Выходное напряжение

13.8 В PDF, стр. 1 ↗

Номинальный выходной ток

3.5 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 4 А PDF, стр. 1 ↗

Номинальная выходная мощность

51.38 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

канал 1: 12 ~ 14.5 В PDF, стр. 1 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 1 ↗

Время запуска и нарастания

800 мс, 50 мс/230 В перем. 1600 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

80 мс/230 В перем. 16 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

88 ~ 264 В перем. 124 ~ 370 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

КПД (тип.)

71% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

1.6 А/115 В перем. 1 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 20 А/115 В перем. 40 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-10 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0~50 °C) на выходе канала 1 PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

159*97*38 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия AD-55

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия AD-55

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия AD-55

159 × 97 × 38 мм Источник ↗

Сертификаты серии · серия AD-55

CUL, TUV-62368-1, CB, CE, UKCA, EAC, RCM Источник ↗

Графики и чертежи производителя

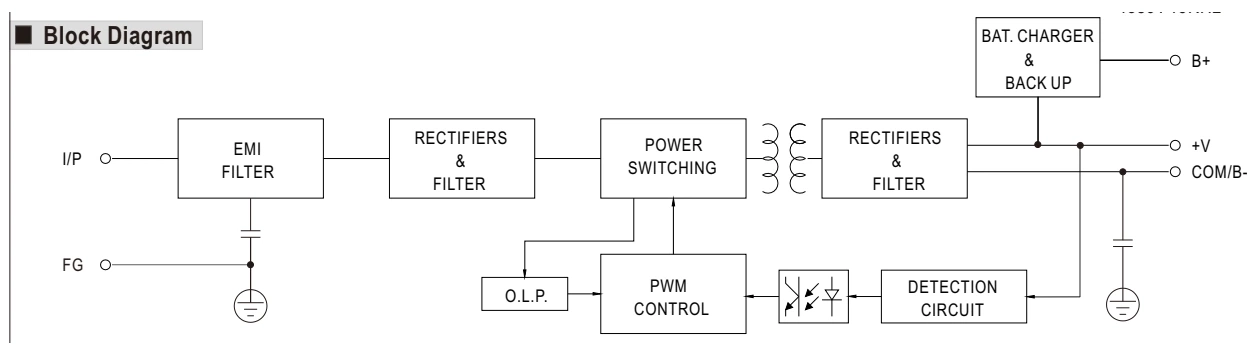

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

I/P

Вход

+V

Положительный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

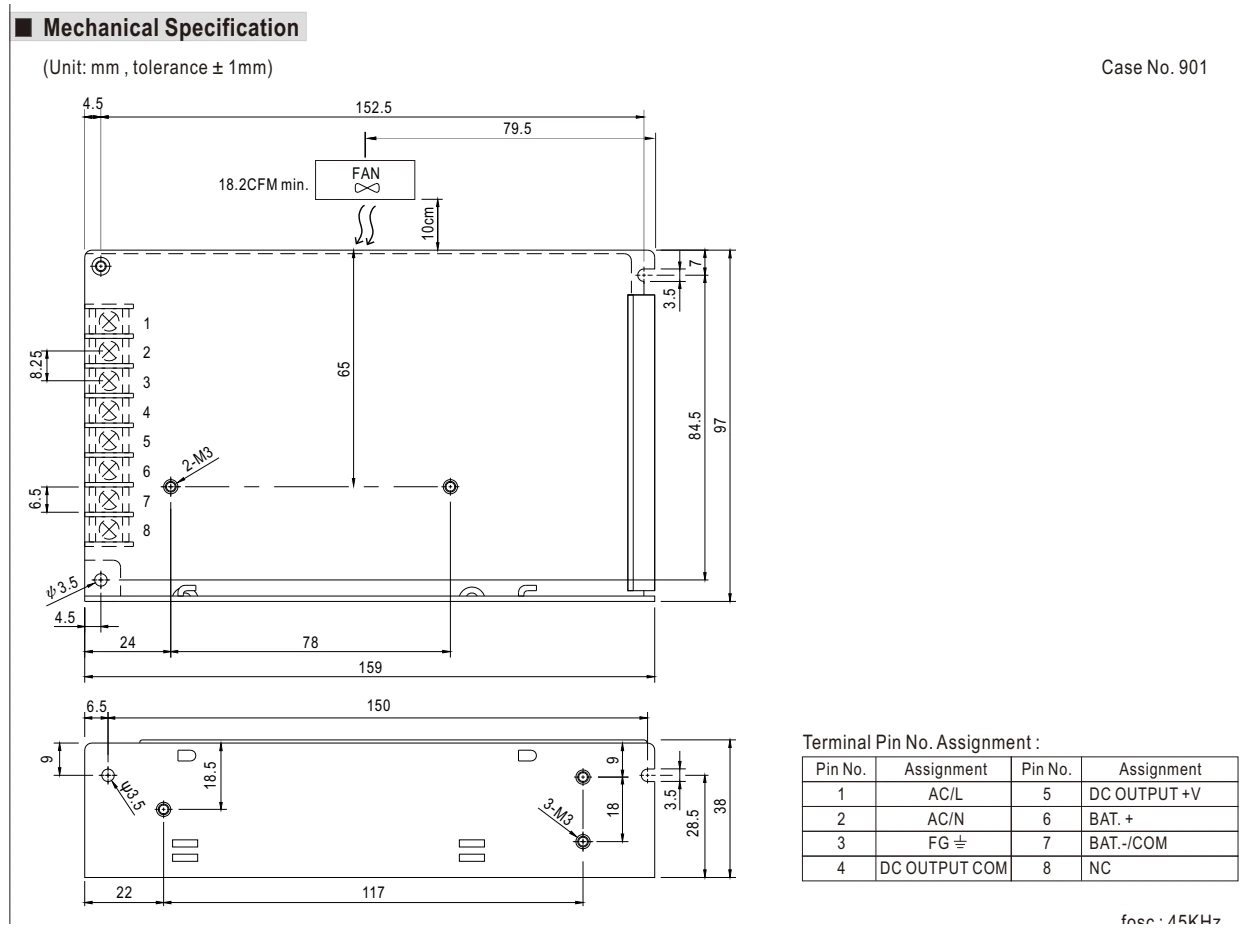

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

MIN.

Минимум

FAN

Вентилятор

+V

Положительный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

FOSC

Частота преобразования

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

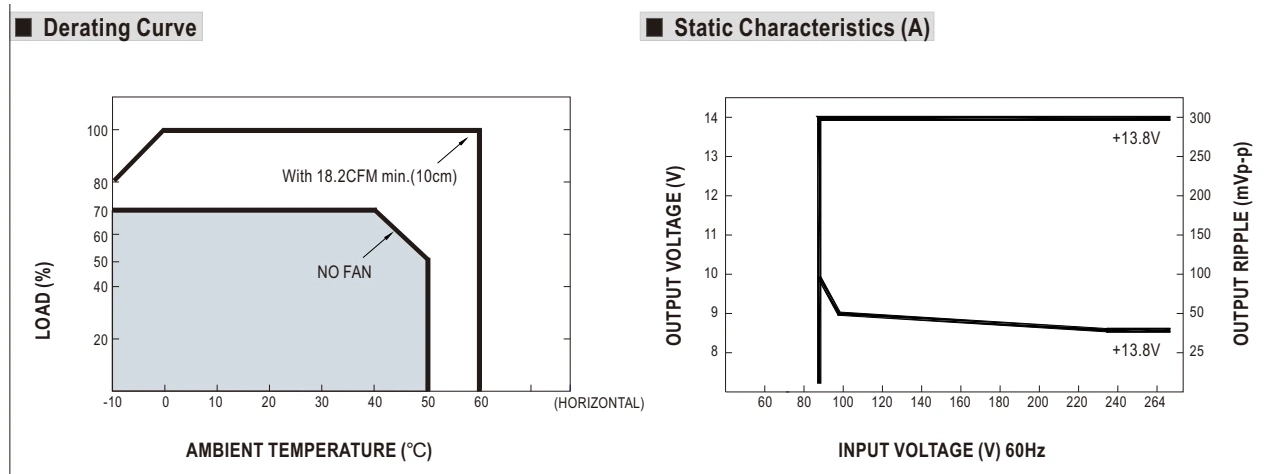

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT VOLTAGE

Выходное напряжение

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

MIN.

Минимум

FAN

Вентилятор

HZ

Гц

Оригинал в PDF · стр. 2 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL AD-55A — блоки питания в корпусе. Параметры: мощность 55 Вт. Серия AD-55. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
