HDP-190
MEAN WELL HDP-190 — блоки питания в корпусе. Параметры: мощность 190 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- HDP-190
- Тип
- Блоки питания в корпусе
- Мощность по каталогу
- 190 Вт
- Выход 1
- 3,8 В · 33 А
- Выход 2
- 2,8 В · 20 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,02 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +3.8V33A +2.8V20A
- Размеры (Д × Ш × В)
- 215 × 115 × 36 мм
- GTIN
- 4711232760926
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- +3.8 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 33 А PDF, стр. 1 ↗
- Диапазон выходного тока (макс.)
- 0 ~ 40 А PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- 3.6 ~ 4 В PDF, стр. 1 ↗Условия измерения: примечания 6 в документе.
- Допуск выходного напряжения
- ±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±2.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 1000 мс, 50 мс/230 В перем. 2500 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Время удержания (тип.)
- 16 мс/230 В перем. 16 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности≧0.94/230 В перем. коэффициент мощности≧0.98/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- КПД (тип.)
- 86% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 2.7 А/115 В перем. 1.1 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- 30 А/115 В перем. 45 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- <0.7 мА / 240 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 215*115*36 мм (Д × Ш × В) PDF, стр. 1 ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 1
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Графики и чертежи производителя

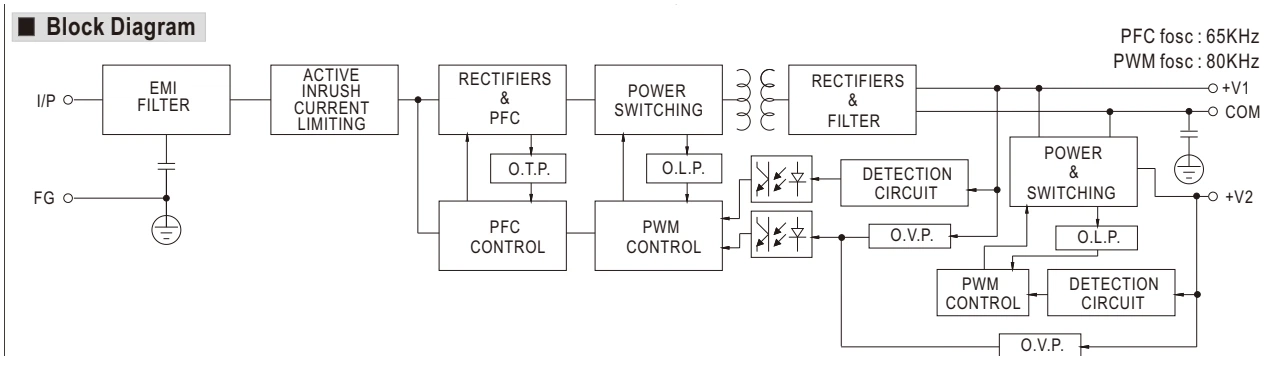

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- FG
- Защитное заземление
- MM
- мм
- FOSC
- Частота преобразования

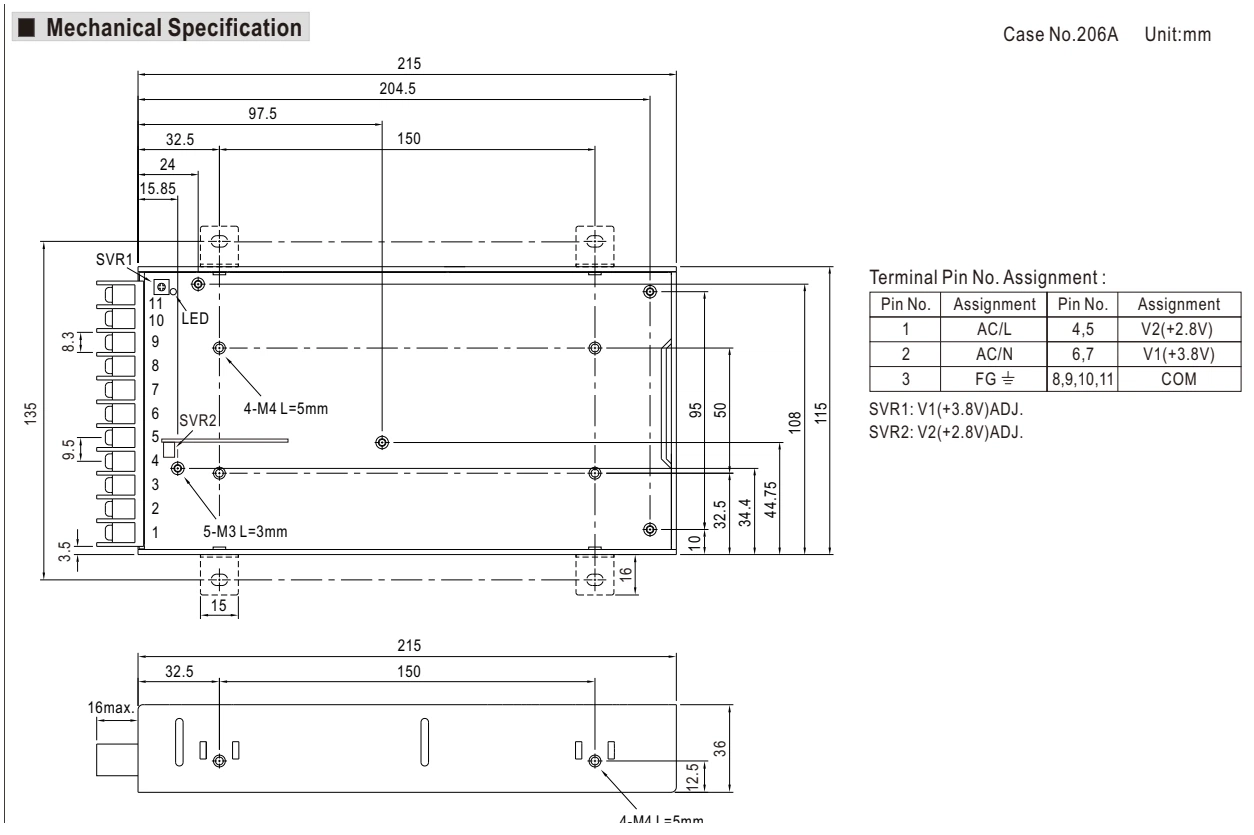

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- MAX.
- Максимум
- FG
- Защитное заземление
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TERMINAL PIN NO.
- Номер контакта клеммы

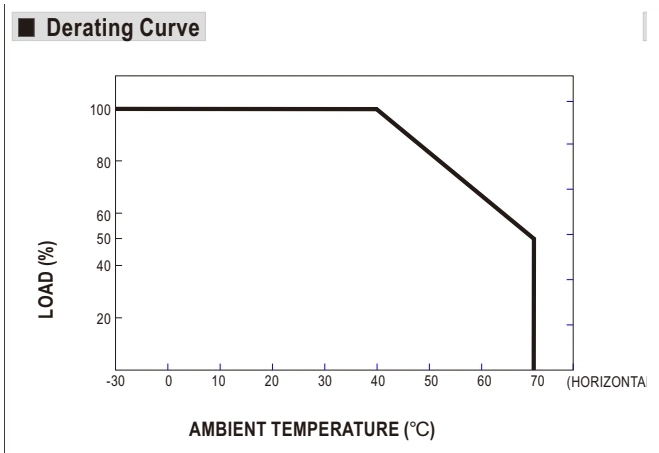

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

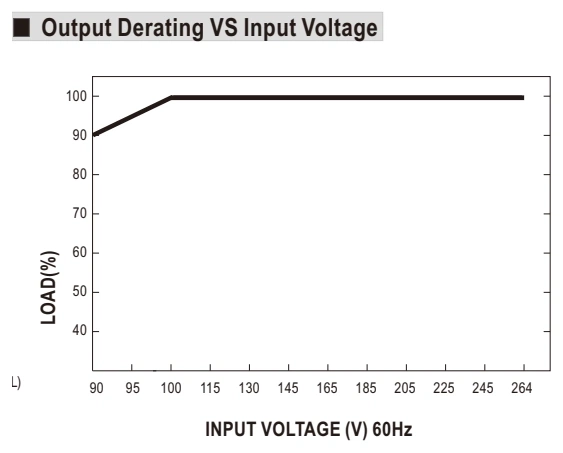

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL HDP-190 — блоки питания в корпусе. Параметры: мощность 190 Вт. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
