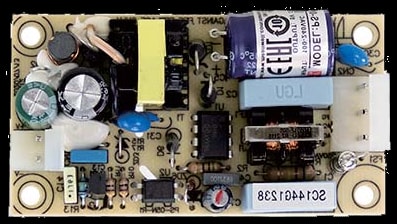

PS-05-24
MEAN WELL PS-05-24 — источники для монтажа на плату. Параметры: мощность 5 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- PS-05-24
- Тип
- Источники для монтажа на плату
- Мощность по каталогу
- 5 Вт
- Выходное напряжение
- 24 В
- Выходной ток
- 0.22 А
- Выход 1
- 24 В · 0,22 А
- Стандарты безопасности (по каталогу)
- CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,05 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P 24V/0.22A
- Размеры (Д × Ш × В)
- 75 × 40 × 20 мм
- GTIN
- 4711287425627
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 24 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 0.22 А PDF, стр. 1 ↗
- Диапазон выходного тока
- 0 ~ 0.25 А PDF, стр. 1 ↗
- Номинальная выходная мощность
- 5.28 Вт PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 200 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 1 ↗
- Время запуска и нарастания
- 1000 мс, 20 мс PDF, стр. 1 ↗
- Время удержания (тип.)
- 100 мс при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 1 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- КПД (тип.)
- 76% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 0.15 А/115 В перем. 0.07 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск30 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- <0.5 мА/ 240 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -10 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.05%/°C(0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 75*40*20 мм (Д × Ш × В) PDF, стр. 1 ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Графики и чертежи производителя

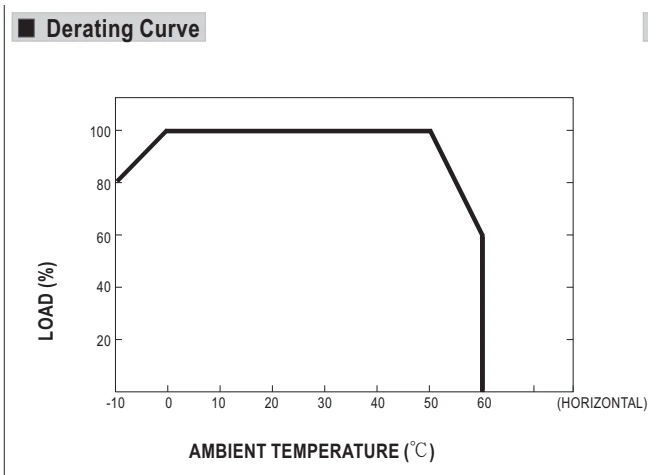

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение

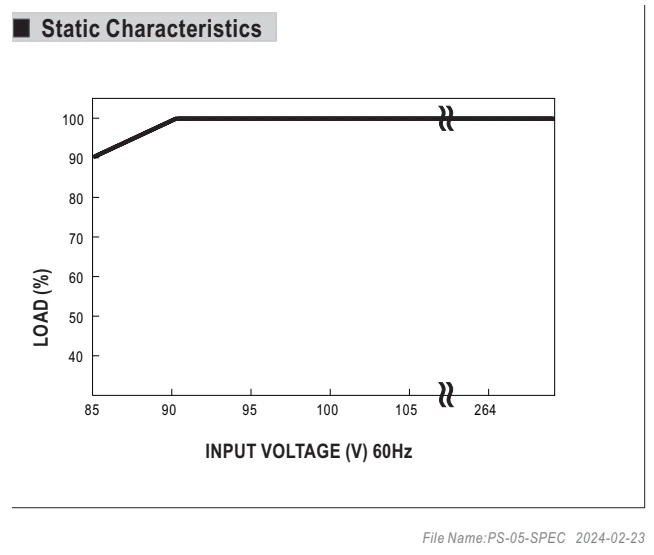

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц

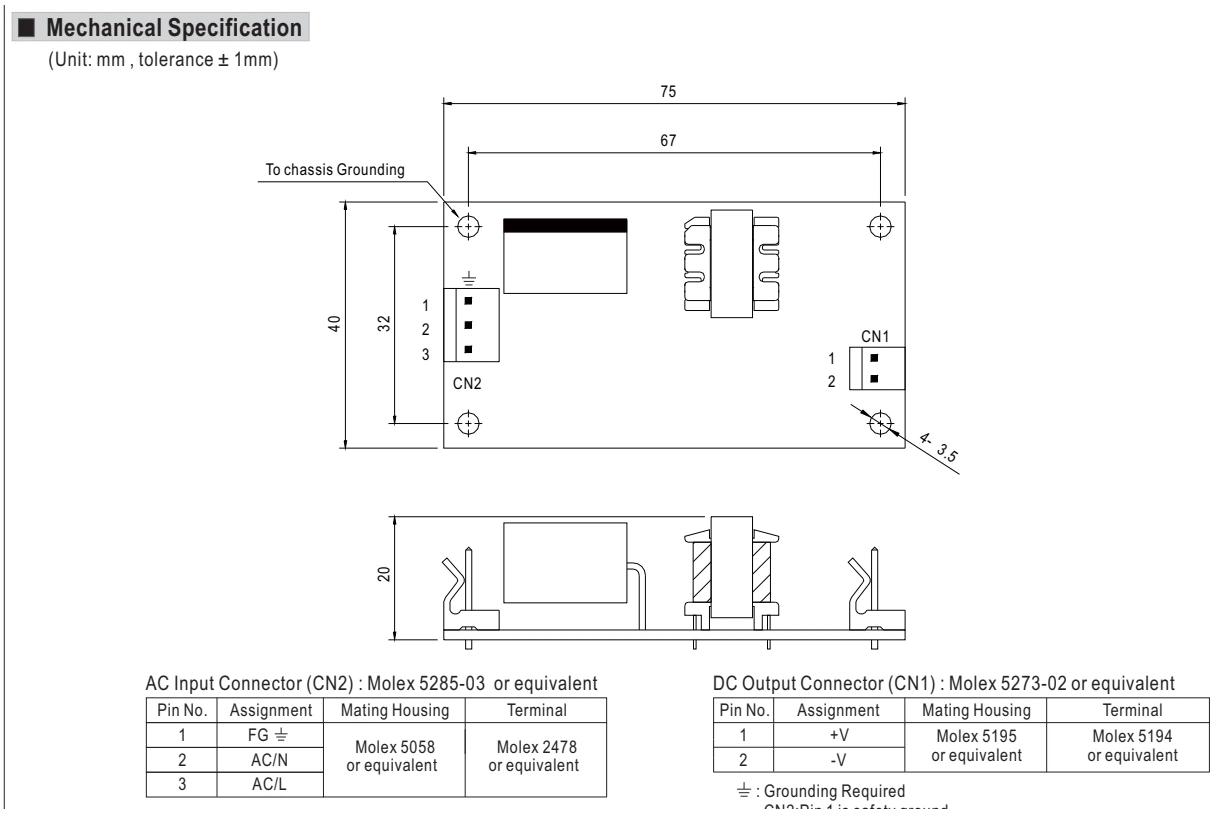

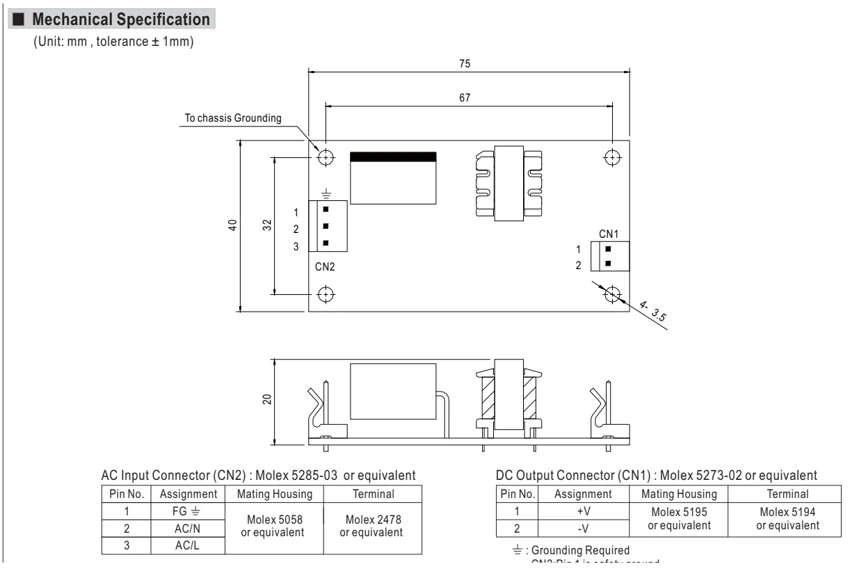

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- PIN NO.
- Номер контакта
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ±1MM
- Размеры в миллиметрах; допуск ±1 мм.

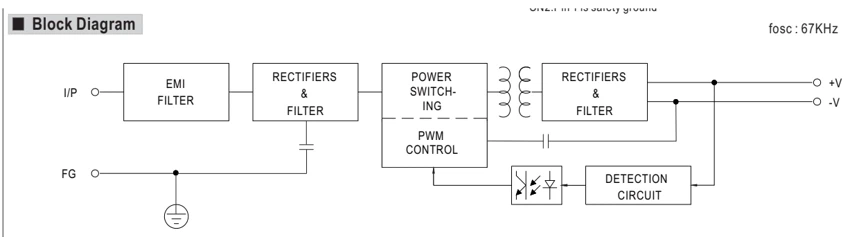

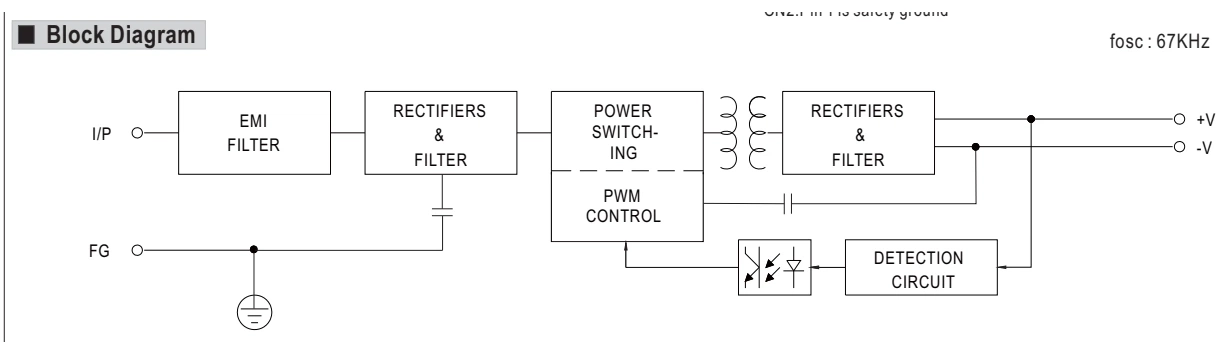

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- POWER
- Мощность
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL PS-05-24 — источники для монтажа на плату. Параметры: мощность 5 Вт. Характеристики, документация и запрос поставки в Казахстане.
Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.
Что проверить при выборе
Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
Для модели или серии есть уведомление о жизненном цикле. Перед заказом необходимо уточнить доступность и возможную замену.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Документы для семейства PS-05-24 уточнит менеджер при обращении.
