ELP-75-5

Характеристики

Производитель

MEAN WELL

Модель

ELP-75-5

Тип

Источники для монтажа на плату

Выходная мощность (U × I)

75 Вт

Выходное напряжение

5 В

Выходной ток

15 А

Выход 1

5 В · 15 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,25 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +5V15A

Размеры (Д × Ш × В)

175 × 60 × 27 мм

GTIN

4711287425450

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 1 ↗

Номинальный выходной ток

15 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 15 А PDF, стр. 1 ↗

Номинальная выходная мощность

75 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

80 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

4.75 ~ 5.5 В PDF, стр. 1 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.5% PDF, стр. 1 ↗

Время запуска и нарастания

2500 мс, 50 мс/230 В перем. 2500 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

20 мс/230 В перем. 20 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 6 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Коэффициент мощности (тип.)

3.3 В: коэффициент мощности>0.91/230 В перем. 5 В~48 В: коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

КПД (тип.)

82% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

1.8 А/115 В перем. 1 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 60 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1 мА/240 В перем. PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Габариты

плата:175*60*27 мм (Д × Ш × В) с дополнительным корпусом:195*68.5*33 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия ELP-75

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия ELP-75

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия ELP-75

175 × 60 × 27 мм Источник ↗

Сертификаты серии · серия ELP-75

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

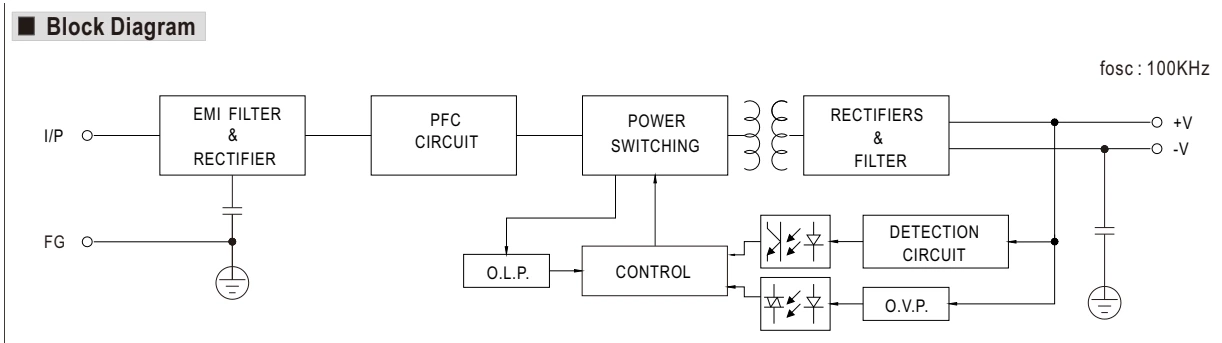

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

RECTIFIER

Выпрямитель

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

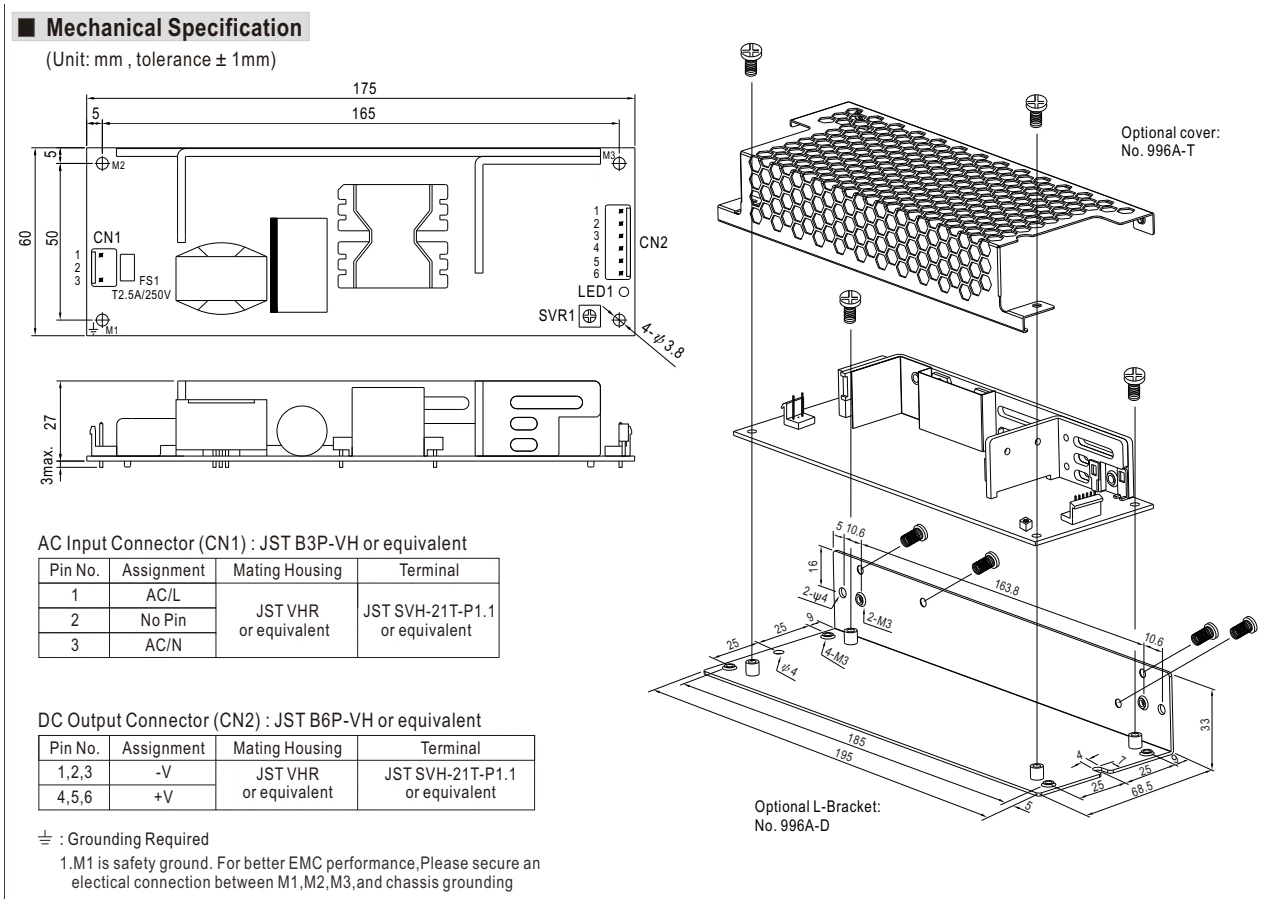

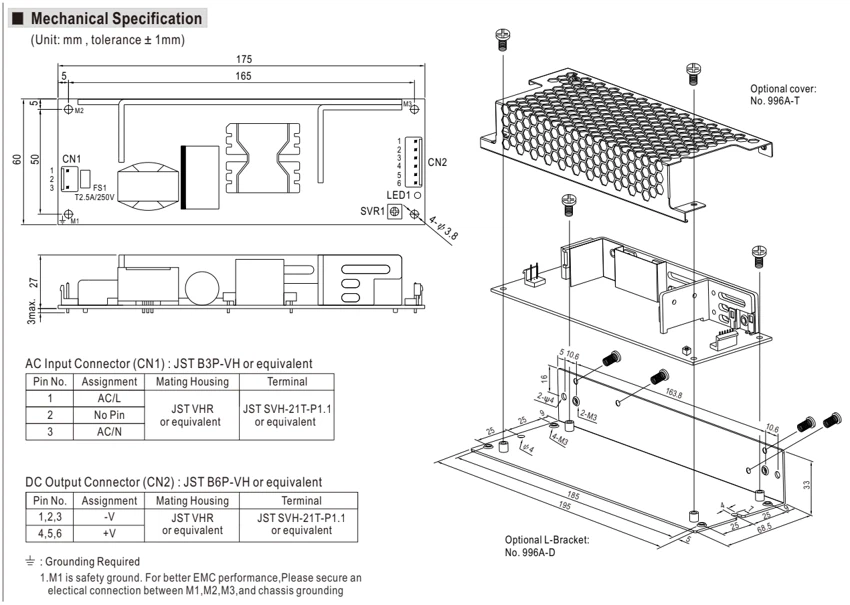

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

AC/L

Фаза входного питания

MATING HOUSING

Корпус ответного разъёма

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

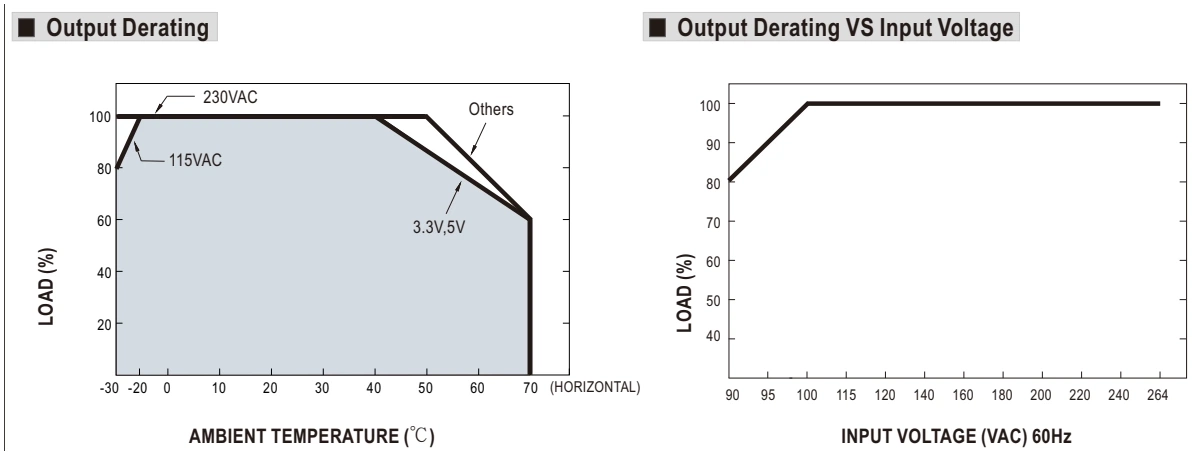

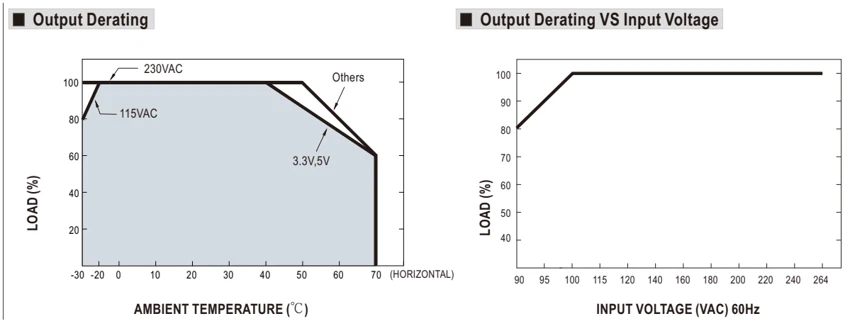

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 2 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL ELP-75-5 — источники для монтажа на плату. Параметры: выходное напряжение 5 В, выходной ток 15 А, мощность 75 Вт. Серия ELP-75. Характеристики, документация и запрос поставки в Казахстане.

Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.

Что проверить при выборе

Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
