XTR-240-24
MEAN WELL XTR-240-24 — блоки питания на din-рейку. Параметры: выходное напряжение 24 В, выходной ток 10 А, мощность 240 Вт. Серия XTR-240. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- XTR-240-24
- Тип
- Блоки питания на DIN-рейку
- Выходная мощность (U × I)
- 240 Вт
- Выходное напряжение
- 24 В
- Выходной ток
- 10 А
- Выход 1
- 24 В · 10 А
- Стандарты безопасности (по каталогу)
- CUL-Listed,TUV-62368-1,CCC,CB,CE,BSMI,BIS,KC,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,992 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 320~600
- Обозначение параметров в каталоге
- O/P +24V10A
- Размеры (Д × Ш × В)
- 48 × 125.2 × 125 мм
- GTIN
- 4711287490458
- Страна производства
- Китай
- Гарантия производителя
- 60 мес.
Данные производителя
- Охлаждение · серия XTR-240
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия XTR-240
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия XTR-240
- 125 × 48 × 125.2 мм Источник ↗
- Сертификаты серии · серия XTR-240
- CUL-Listed, CCC, CB, CE, BSMI, TUV-62368-1, RCM, BIS, EAC, UKCA, KC, DNV, TUV-SEMI Источник ↗
Графики и чертежи производителя

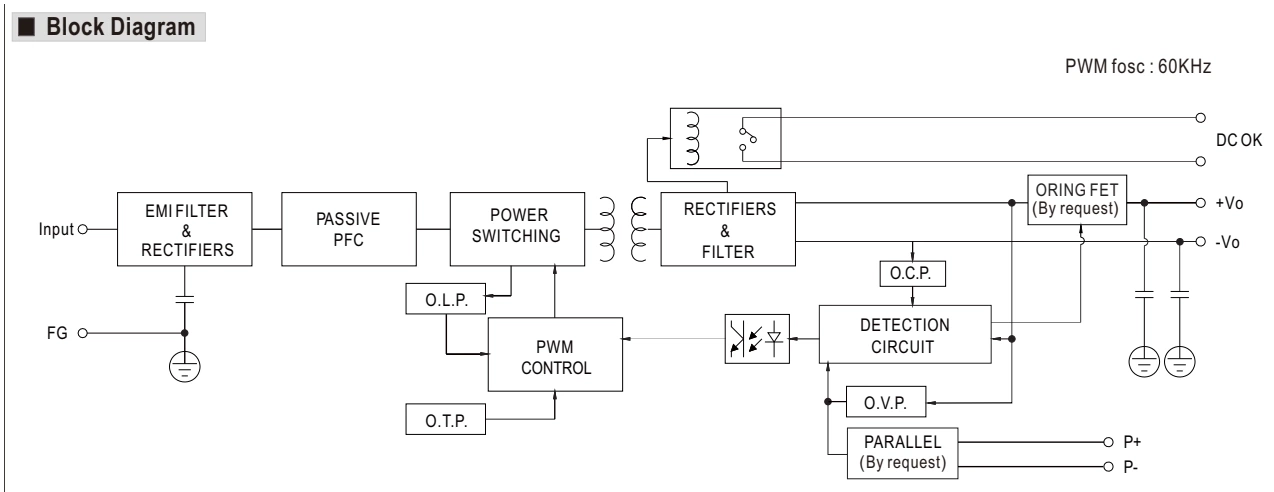

Функциональная схема · стр. 4
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- O.C.P.
- Защита от превышения тока
- PFC
- Коррекция коэффициента мощности
- FG
- Защитное заземление
- FOSC
- Частота преобразования

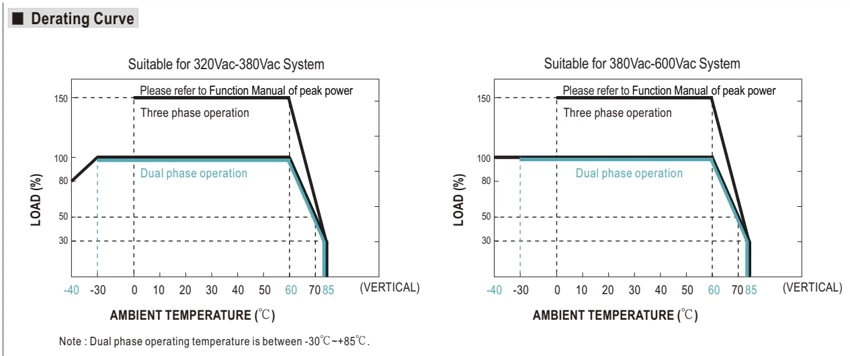

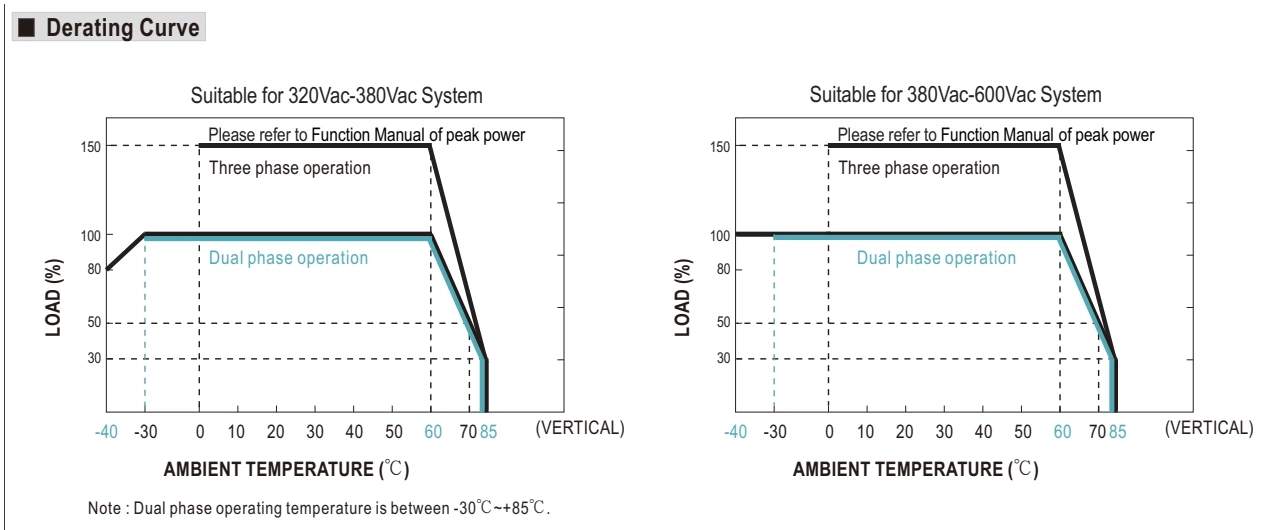

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OPERATING
- Рабочий режим
- VERTICAL
- Вертикальное положение
- FUNCTION
- Назначение
- POWER
- Мощность
- LOAD
- Нагрузка
- VAC
- В переменного тока

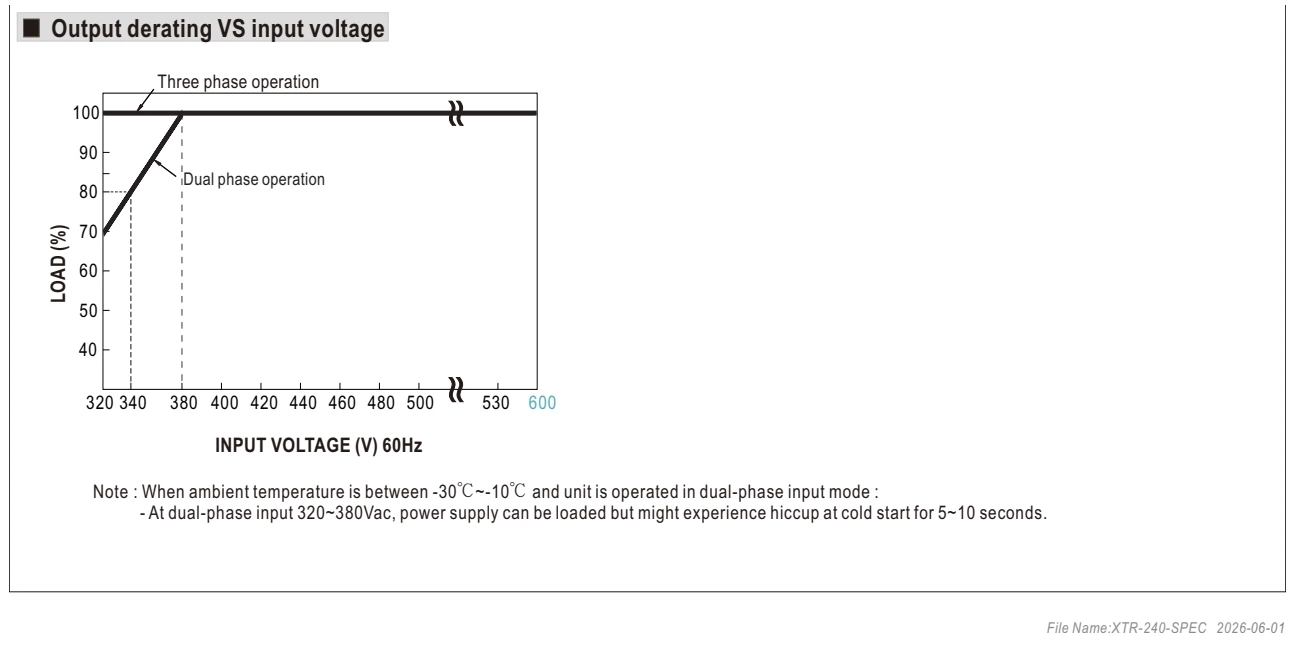

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- INPUT VOLTAGE
- Входное напряжение
- HICCUP
- Циклическое отключение и повторный запуск
- POWER
- Мощность
- LOAD
- Нагрузка
- UNIT
- Единицы измерения
- VAC
- В переменного тока
- HZ
- Гц

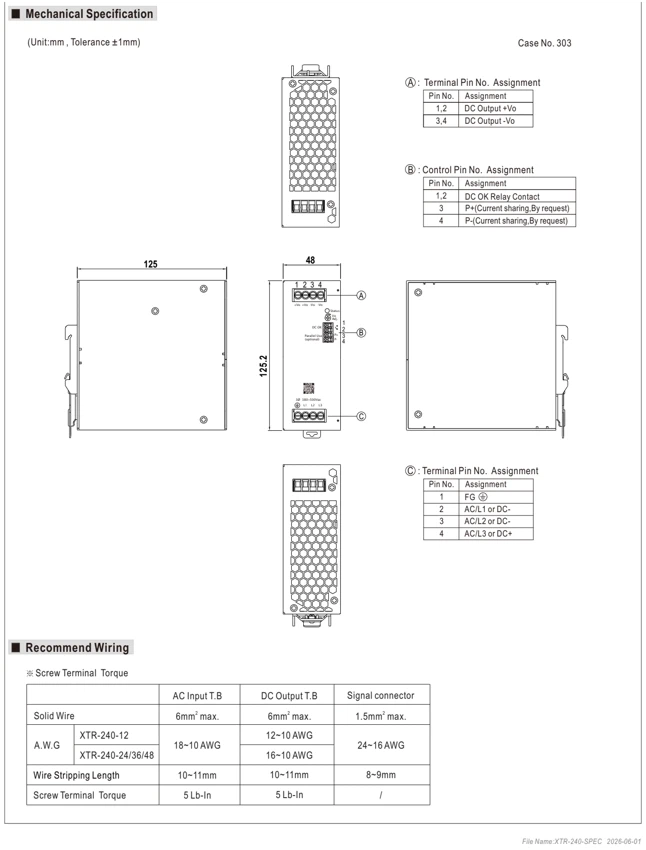

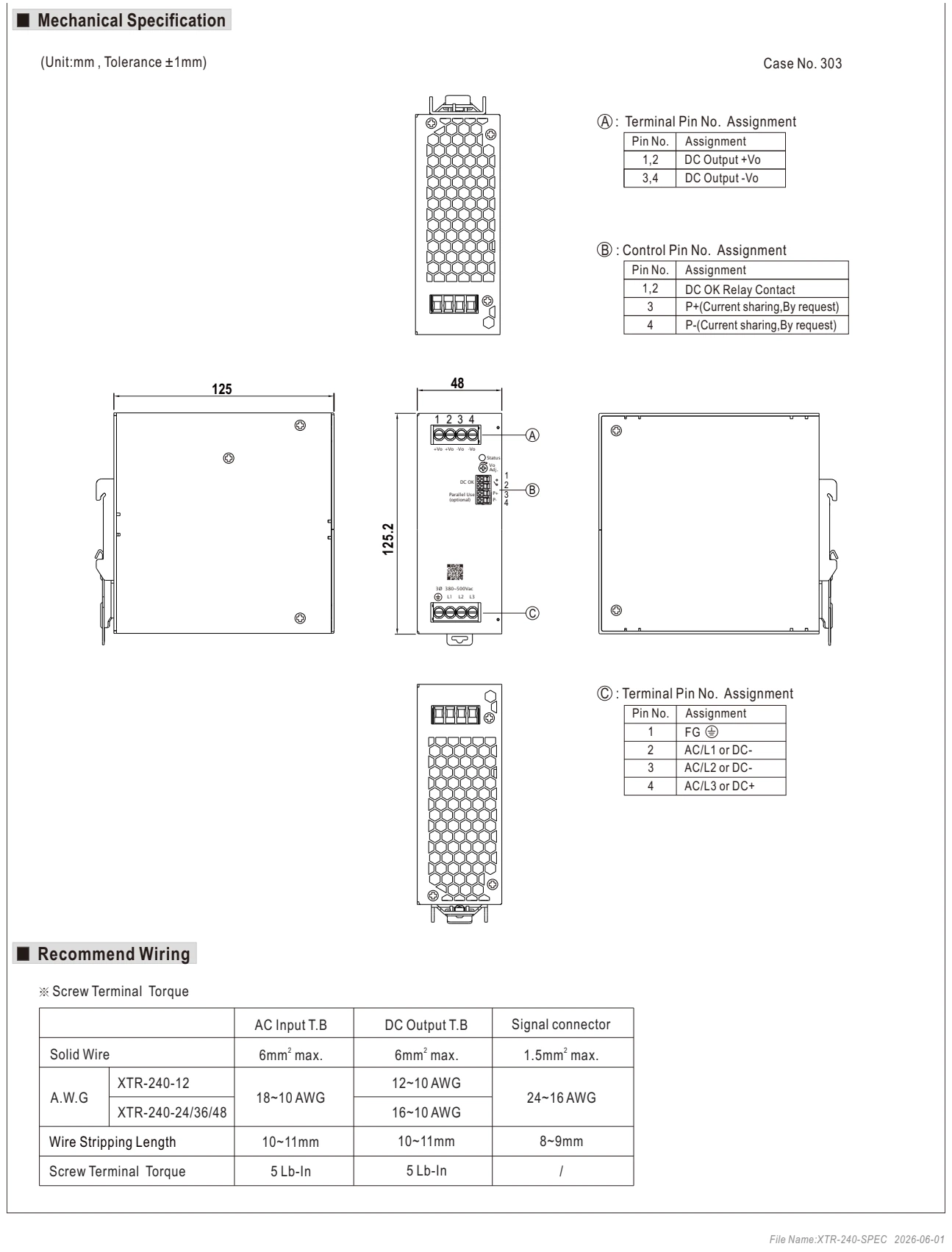

Габаритный чертёж · стр. 9
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- CONTROL
- Управление
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- WIRE
- Провод
- MAX.
- Максимум
- VAC
- В переменного тока
- FG
- Защитное заземление
- AC/L
- Фаза входного питания
- TERMINAL PIN NO.
- Номер контакта клеммы
- CURRENT SHARING
- Распределение тока при параллельной работе
- UNIT:MM , TOLERANCE ±1MM
- Размеры в миллиметрах; допуск ±1 мм.

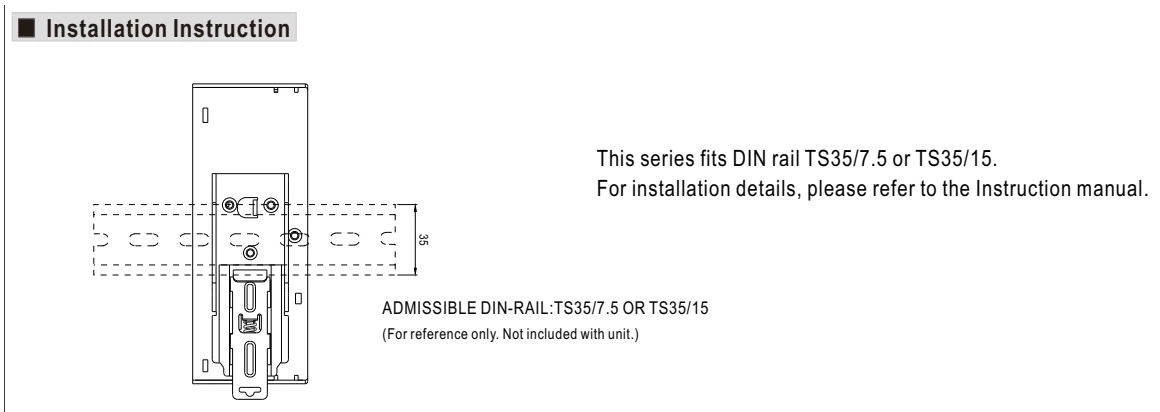

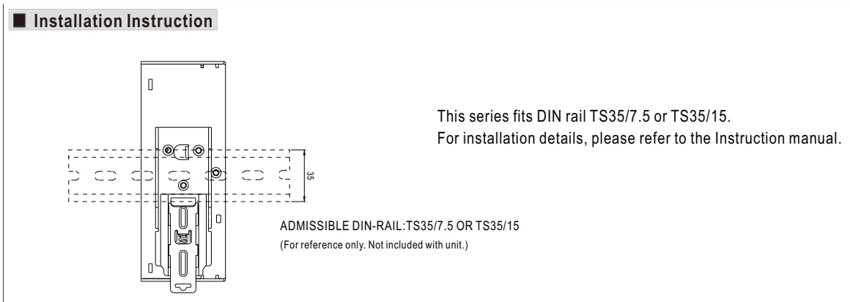

Схема установки · стр. 10
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL XTR-240-24 — блоки питания на din-рейку. Параметры: выходное напряжение 24 В, выходной ток 10 А, мощность 240 Вт. Серия XTR-240. Характеристики, документация и запрос поставки в Казахстане.
Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.
Что проверить при выборе
Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства XTR-240 уточнит менеджер при обращении.
Документация относится к семейству XTR-240. Открыть страницу производителя ↗
