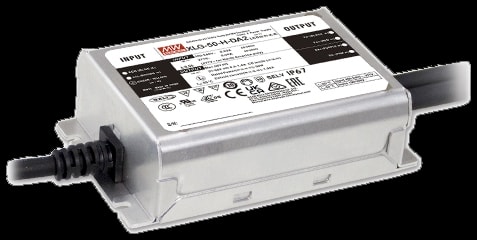

XLG-50-L-DA2
MEAN WELL XLG-50-L-DA2 — led-драйверы и питание освещения. Параметры: мощность 50 Вт. Серия XLG-50-DA2. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- XLG-50-L-DA2
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 50 Вт
- Выходной ток
- 0.25 А
- Выход 1
- 60–142 В · 0,25 А
- Стандарты безопасности (по каталогу)
- CUL,CCC,CB,CE,ENEC05,BIS,EAC,DALI2.0,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,396 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~305
- Обозначение параметров в каталоге
- O/P+60~142V 0.25A~0.7A
- Размеры (Д × Ш × В)
- 105 × 65 × 30 мм
- GTIN
- 4711287510286
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия XLG-50-DA2
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия XLG-50-DA2
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия XLG-50-DA2
- 105 × 65 × 30 мм Источник ↗
- Сертификаты серии · серия XLG-50-DA2
- CUL, CCC, CB, CE, ENEC05, DALI2.0, UKCA, EAC, BIS Источник ↗
Графики и чертежи производителя
Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- FOSC
- Частота преобразования
Режимы питания светодиодного модуля · стр. 3
Увеличить рисунок ↗Обозначения
- OPERATING
- Рабочий режим
Диммирование · стр. 4
Увеличить рисунок ↗Обозначения
- DIMMING
- Диммирование
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLUE
- Синий
- GREEN/YELLOW
- Жёлто-зелёный
- RED
- Красный
- BLACK
- Чёрный
Выходная нагрузка и температура · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT CURRENT
- Выходной ток
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- POWER
- Мощность
- LOAD
- Нагрузка
- VAC
- В переменного тока
- ON
- Включено
- INPUT ONLY
- Только вход
Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.
Коэффициент мощности · стр. 4
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- PF
- Коэффициент мощности
Гармонические искажения · стр. 5
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса
КПД и нагрузка · стр. 5
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
Срок службы · стр. 5
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL XLG-50-L-DA2 — led-драйверы и питание освещения. Параметры: мощность 50 Вт. Серия XLG-50-DA2. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Другие материалы
Документы для семейства XLG-50-DA2 уточнит менеджер при обращении.
Документация относится к семейству XLG-50-DA2. Открыть страницу производителя ↗
