XLC-60-H-KN
MEAN WELL XLC-60-H-KN — knx и управление зданиями. Серия XLC-60-KN. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- XLC-60-H-KN
- Тип
- KNX и управление зданиями
- Выход 1
- 9–54 В · 0,9–1,7 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,28 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- O/P +9~54V 900~1700mA
- GTIN
- 4711287491288
- Страна производства
- Китай
- Гарантия производителя
- 60 мес.
Данные производителя
- Диапазон напряжения в режиме стабилизации тока
- 9~54 В PDF, стр. 2 ↗
- Номинальная выходная мощность
- 60 Вт PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Пульсации выходного тока
- <4% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Время запуска и нарастания
- 800 мс,100 мс/230 В перем. ,1000 мс,100 мс/115 В перем. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Входное напряжение
- 100 ~ 305 В перем. 155 ~400 В пост. PDF, стр. 2 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности≥0.95/115 В перем., коэффициент мощности≥0.95/230 В перем.,коэффициент мощности≥0.9/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
- КПД (тип.)
- 90% PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.
- Входной ток переменного напряжения
- 0.75 А/115 В перем., 0.35 А/230 В перем., 0.3 А/277 В перем. PDF, стр. 2 ↗
- Пусковой ток
- Холодный пуск 15 А(длительность импульса=310 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
- Ток утечки
- <0.75 мА / 277 В перем. PDF, стр. 2 ↗
- Рабочая температура
- температура корпуса=-25~90 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
- Максимальная температура корпуса
- температура корпуса=90 °C PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- 176*45*32 мм , 136*45*32 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия XLC-60-KN
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия XLC-60-KN
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия XLC-60-KN
- 176 × 45 × 32 мм Источник ↗
- Сертификаты серии · серия XLC-60-KN
- CCC, CB, CE, EAC, RCM, UKCA, ENEC18 Источник ↗
Условия измерений и применения
Примечание 6 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 9 · стр. 2
Пульсации света измерены при полной нагрузке с источником света, предоставленным MEAN WELL.
Примечание в документе производителя ↗Примечание 10 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 12 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 14 · стр. 2
Дополнительные сведения уточняйте у представителя MEAN WELL.
Примечание в документе производителя ↗Графики и чертежи производителя

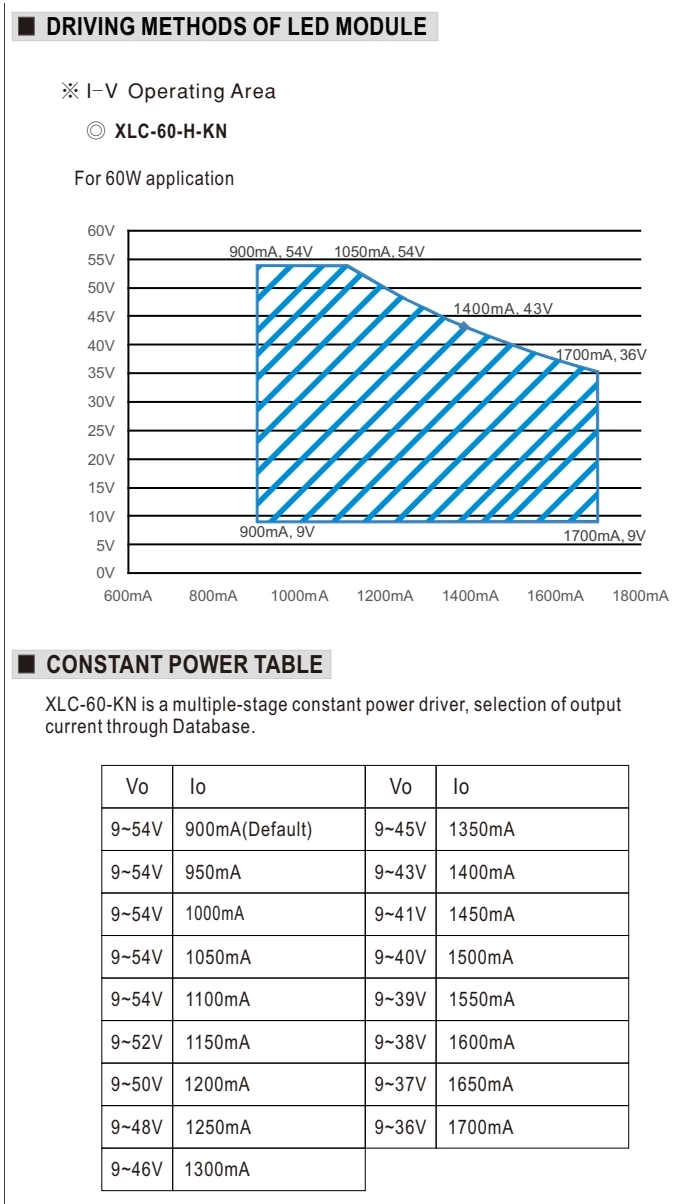

Способы питания светодиодных модулей · стр. 3
Увеличить рисунок ↗Обозначения
- OUTPUT CURRENT
- Выходной ток
- OPERATING
- Рабочий режим
- POWER
- Мощность

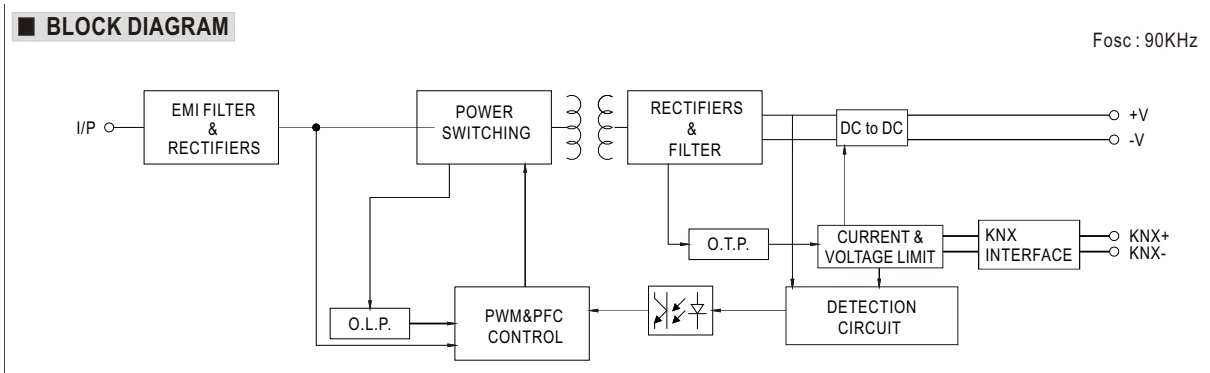

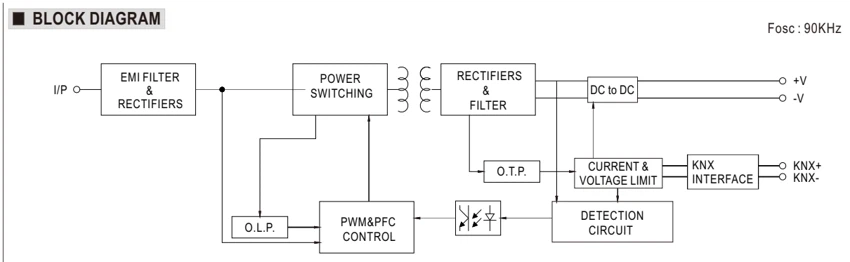

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.T.P.
- Защита от перегрева
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

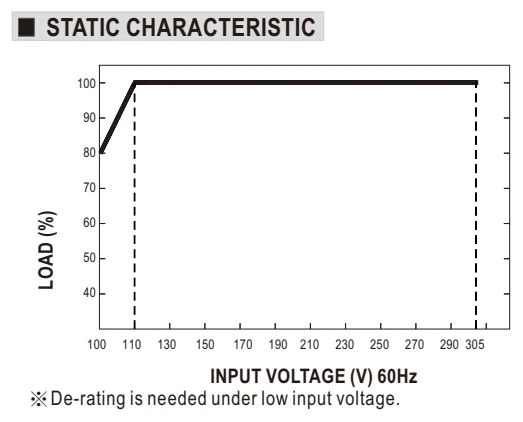

Нагрузка и входное напряжение · стр. 6
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

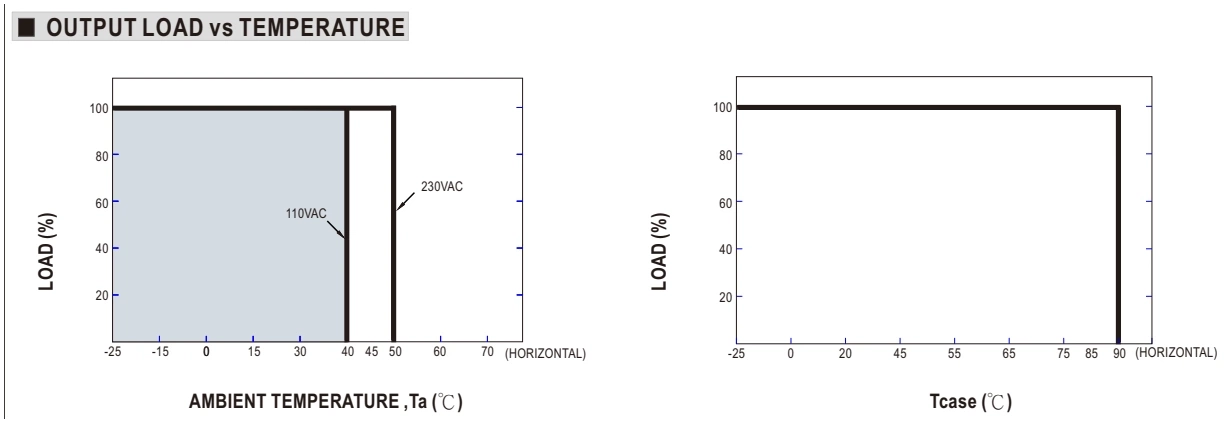

Выходная нагрузка и температура · стр. 6
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

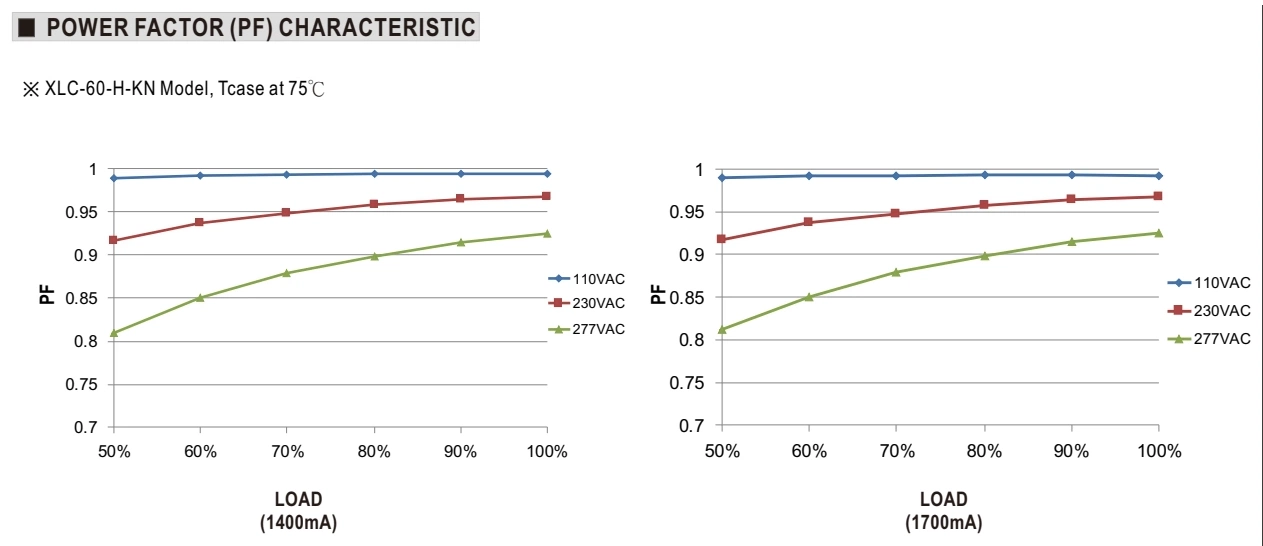

Коэффициент мощности · стр. 7
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

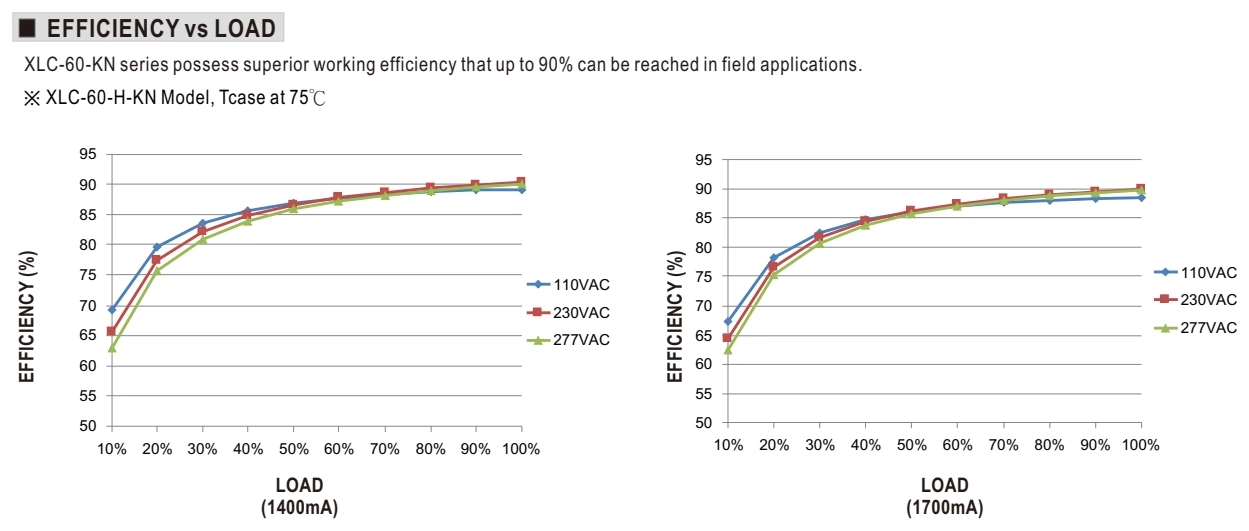

КПД и нагрузка · стр. 7
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

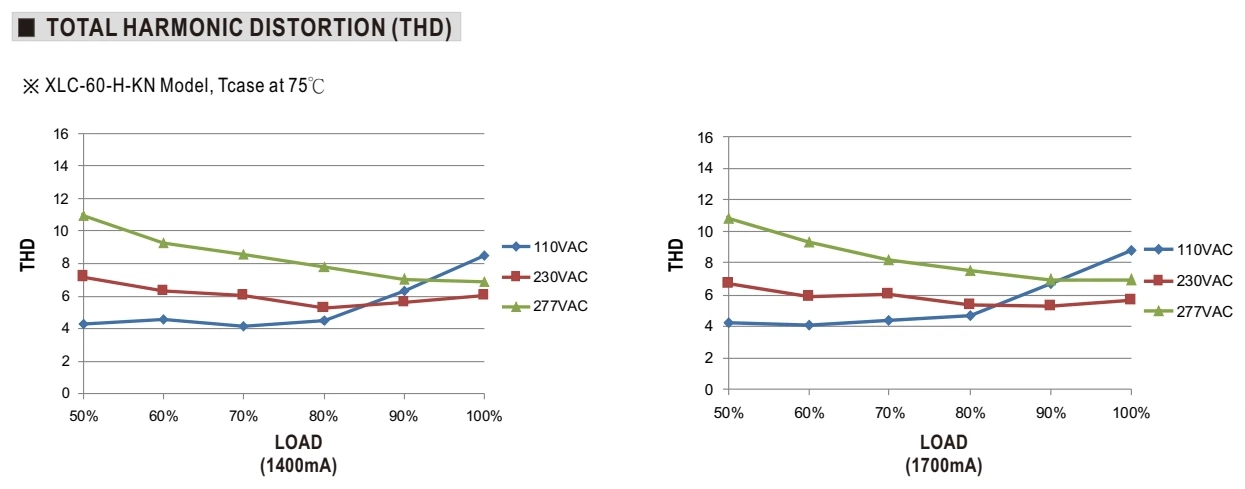

Гармонические искажения · стр. 7
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

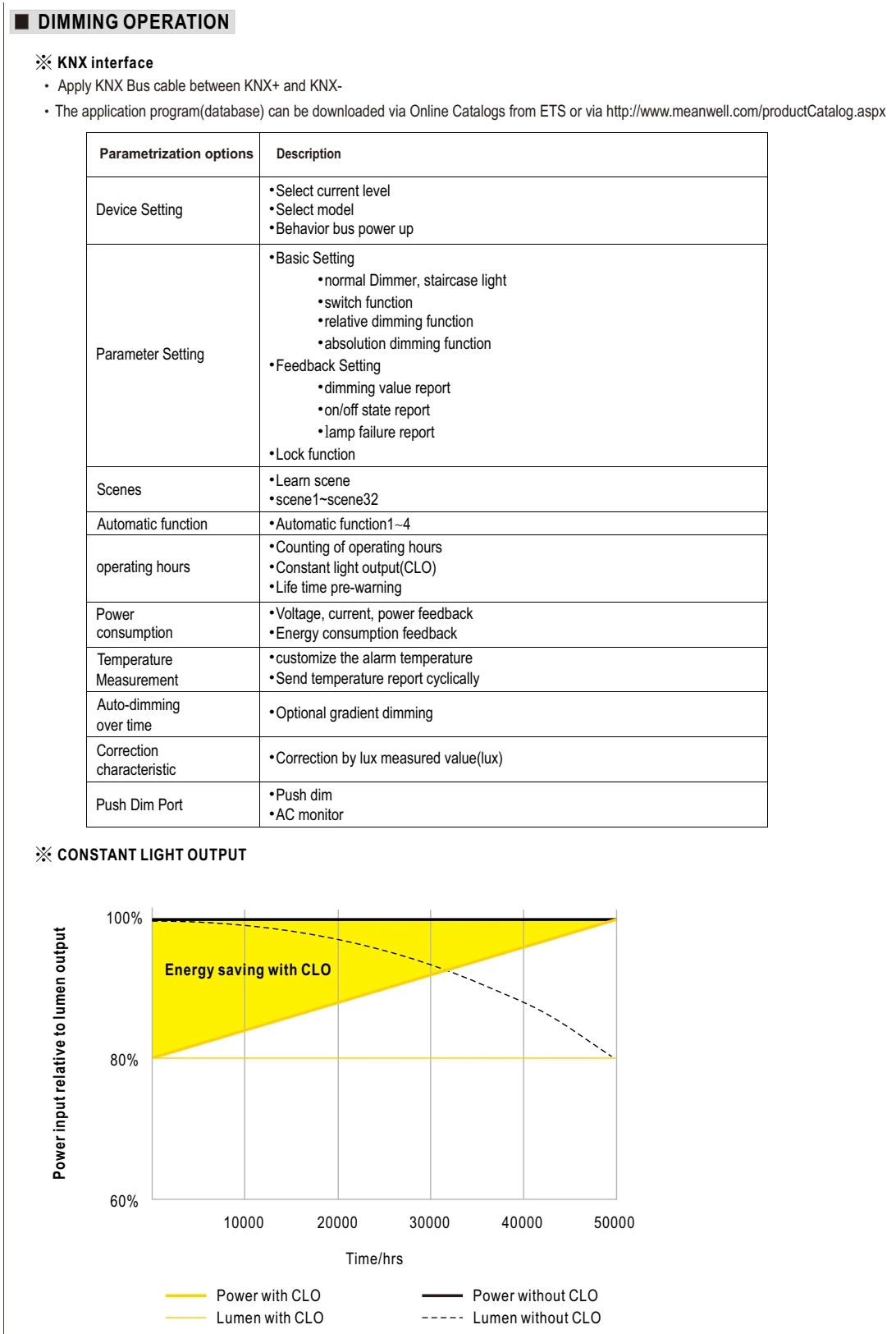

Диммирование · стр. 4
Увеличить рисунок ↗Обозначения
- DESCRIPTION
- Описание
- LIFE TIME
- Срок службы
- OPERATING
- Рабочий режим
- FUNCTION
- Назначение
- DIMMING
- Диммирование
- POWER
- Мощность
- HOURS
- Часы
- OFF
- Выключено
- ON
- Включено
Срок службы · стр. 6
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса

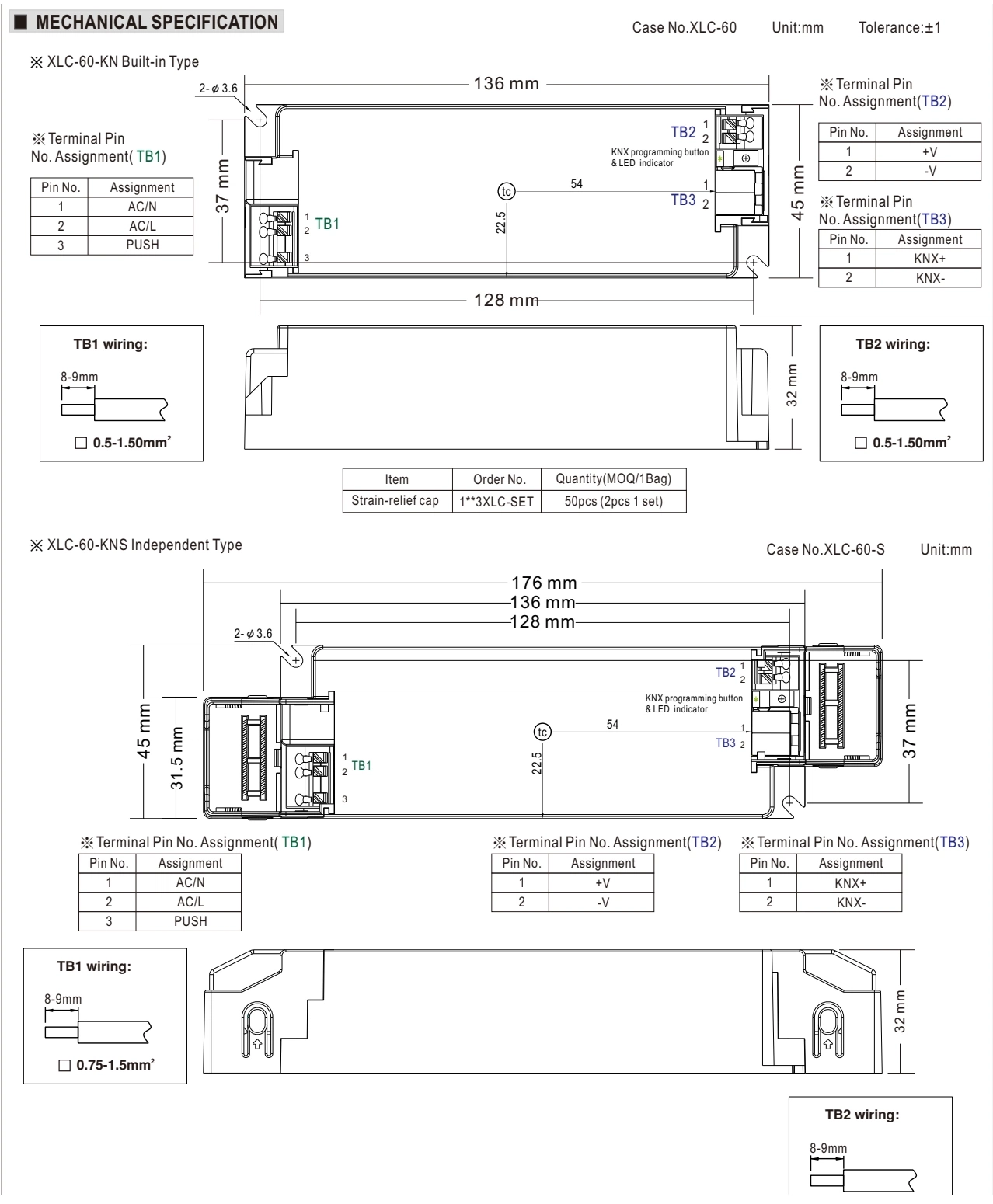

Габаритный чертёж · стр. 8
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TC
- Контрольная точка температуры корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL XLC-60-H-KN — knx и управление зданиями. Серия XLC-60-KN. Характеристики, документация и запрос поставки в Казахстане.
В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.
Что проверить при выборе
Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.
