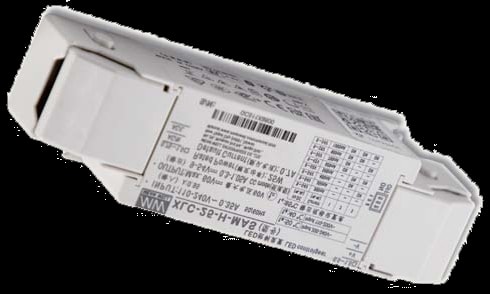

XLC-25-H-MA
MEAN WELL XLC-25-H-MA — led-драйверы и питание освещения. Параметры: мощность 25 Вт. Серия XLC-25-MA. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- XLC-25-H-MA
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 25 Вт
- Выход 1
- 9–54 В · 0,3–1,05 А
- Стандарты безопасности (по каталогу)
- CCC,CB,CE,EAC,RCM,UKCA,AUnotCover
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,142 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 100~305
- Обозначение параметров в каталоге
- O/P +9~54V300~1050mA
- GTIN
- 4711287491165
- Страна производства
- Китай
- Гарантия производителя
- 60 мес.
Данные производителя
- Номинальная выходная мощность
- 25 Вт PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Пульсации выходного тока
- <4%(@полная нагрузка) PDF, стр. 2 ↗
- Время запуска и нарастания
- 2500 мс, 100 мс/230 В перем., 2500 мс, 100 мс/115 В перем. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Входное напряжение
- 100~ 305 В перем. 141 ~ 400 В пост. PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности≧0.97/115 В перем., коэффициент мощности≧0.95/230 В перем., коэффициент мощности≧0.92/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
- КПД (тип.)
- 88% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Входной ток переменного напряжения
- 0.35 А/ 115 В перем. 0.18 А/ 230 В перем. 0.15 А/277 В перем. PDF, стр. 2 ↗
- Ток утечки
- <0.75 мА/ 277 В перем. PDF, стр. 2 ↗
- Максимальная температура корпуса
- температура корпуса=85 °C PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C(0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход: 3.75 кВ перем. PDF, стр. 2 ↗
- Габариты
- 147*40*32 мм,107*40*32 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия XLC-25-MA
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия XLC-25-MA
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Сертификаты серии · серия XLC-25-MA
- CE, EAC, CB, UKCA, CCC, ENEC18, RCM Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 13 · стр. 2
Дополнительные сведения уточняйте у представителя MEAN WELL.
Примечание в документе производителя ↗Графики и чертежи производителя

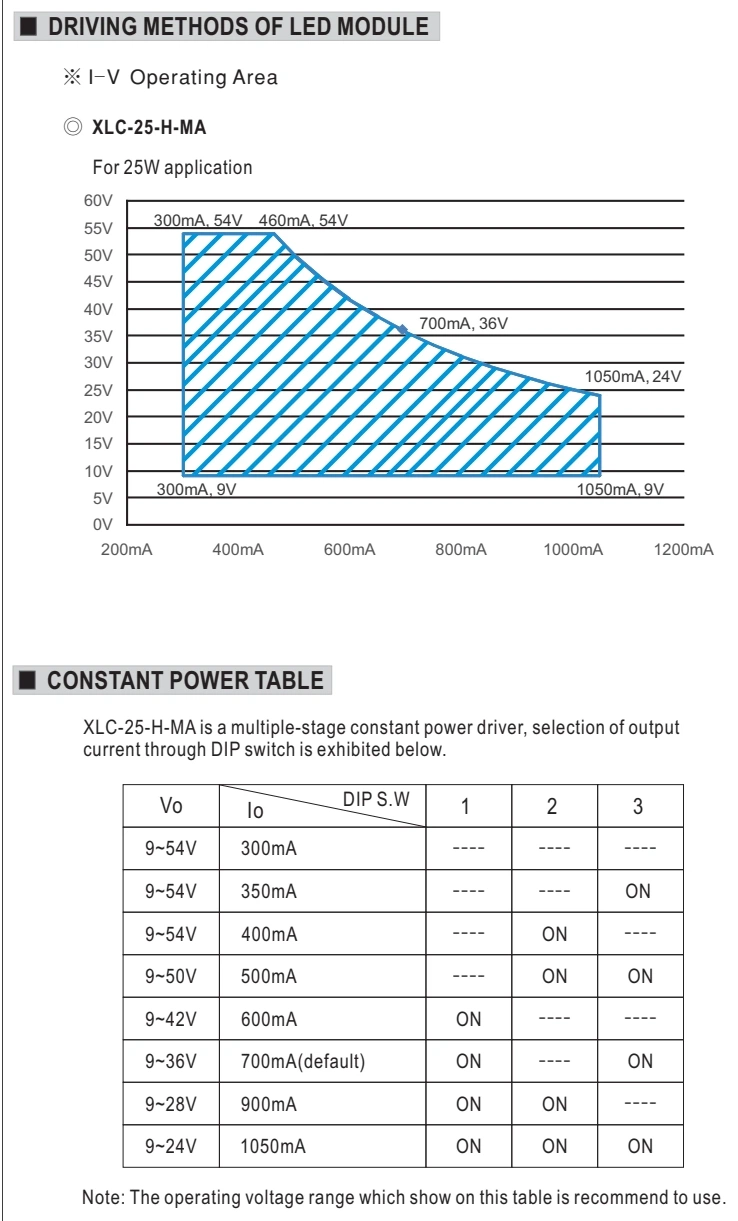

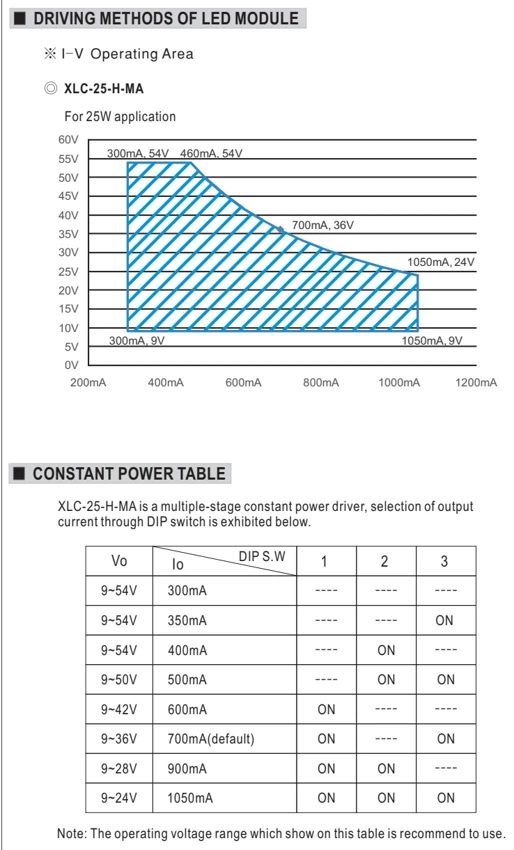

Способы питания светодиодных модулей · стр. 3
Увеличить рисунок ↗Обозначения
- OUTPUT CURRENT
- Выходной ток
- OPERATING
- Рабочий режим
- POWER
- Мощность
- ON
- Включено

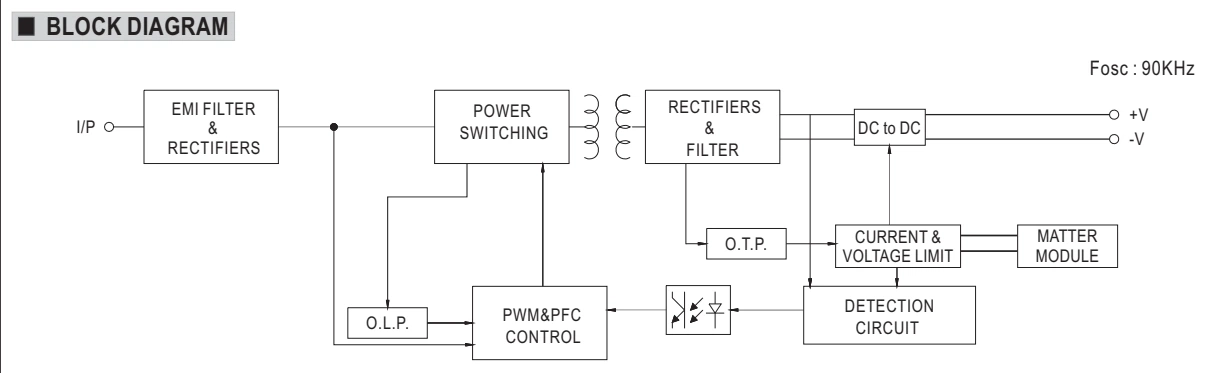

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.T.P.
- Защита от перегрева
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

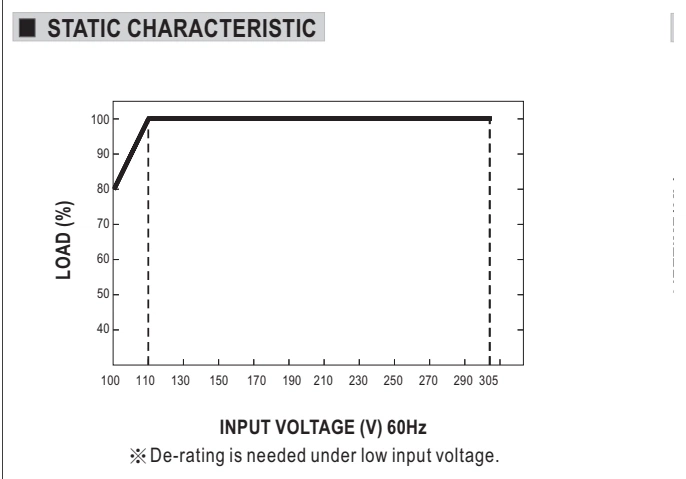

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

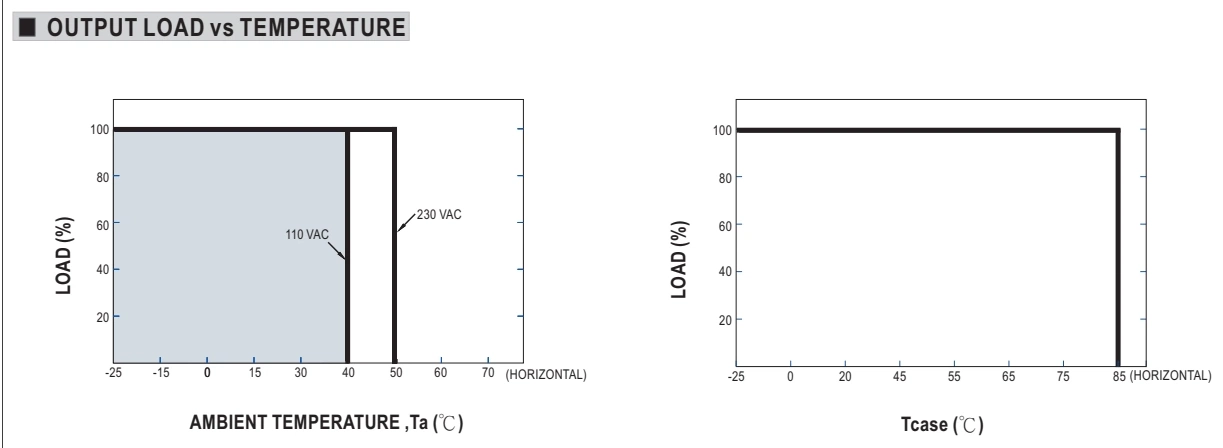

Выходная нагрузка и температура · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

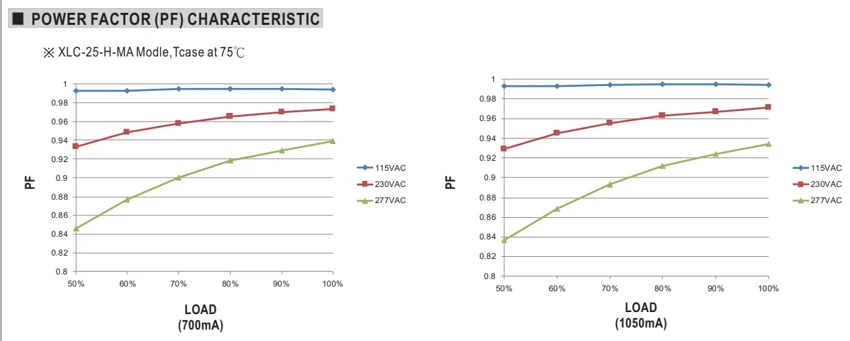

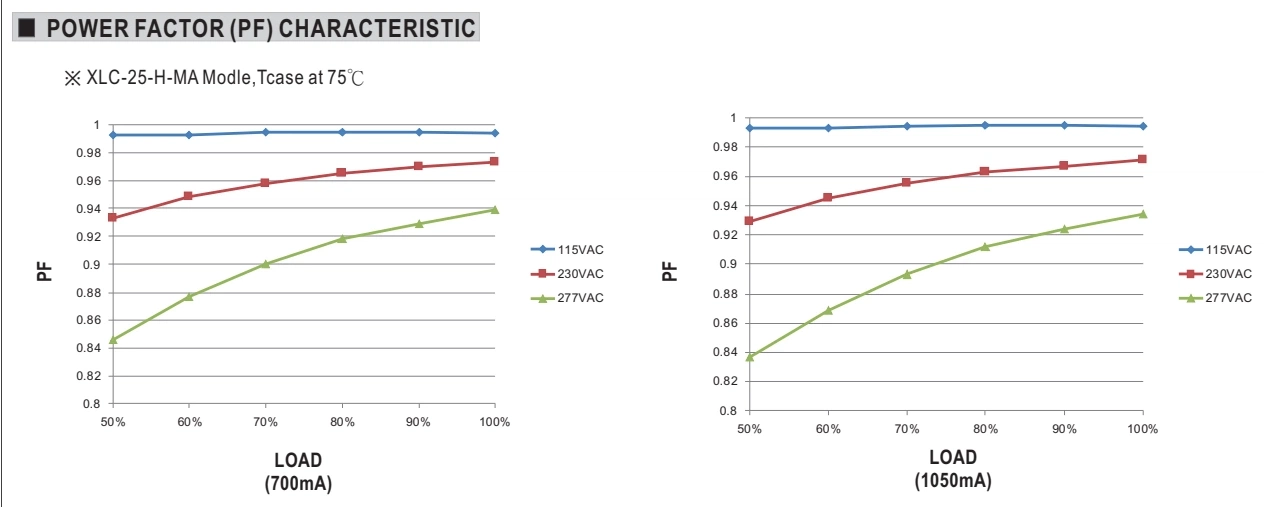

Коэффициент мощности · стр. 5
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

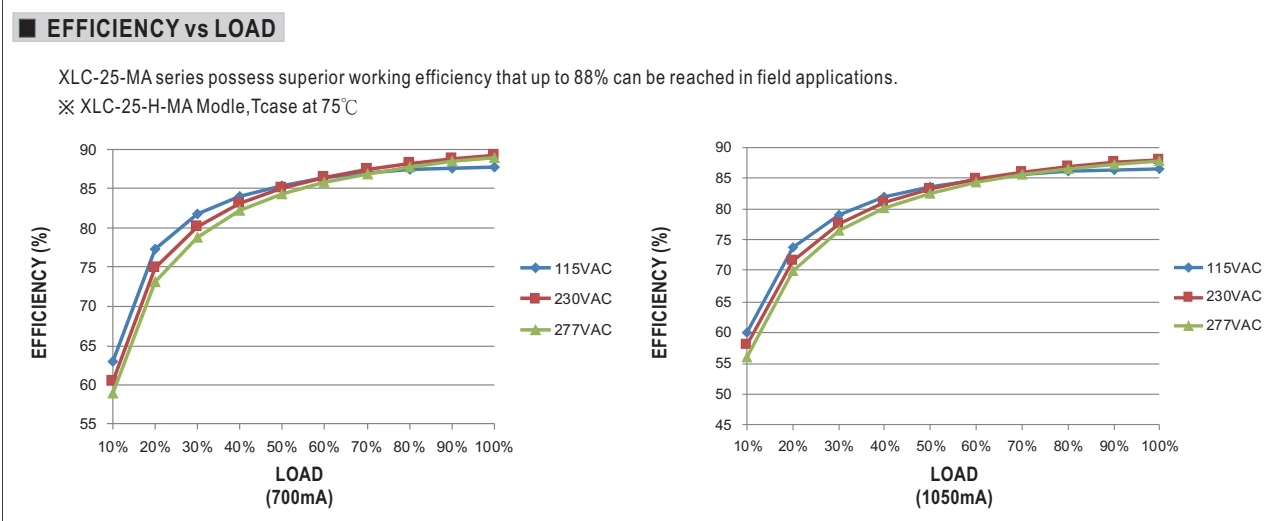

КПД и нагрузка · стр. 5
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

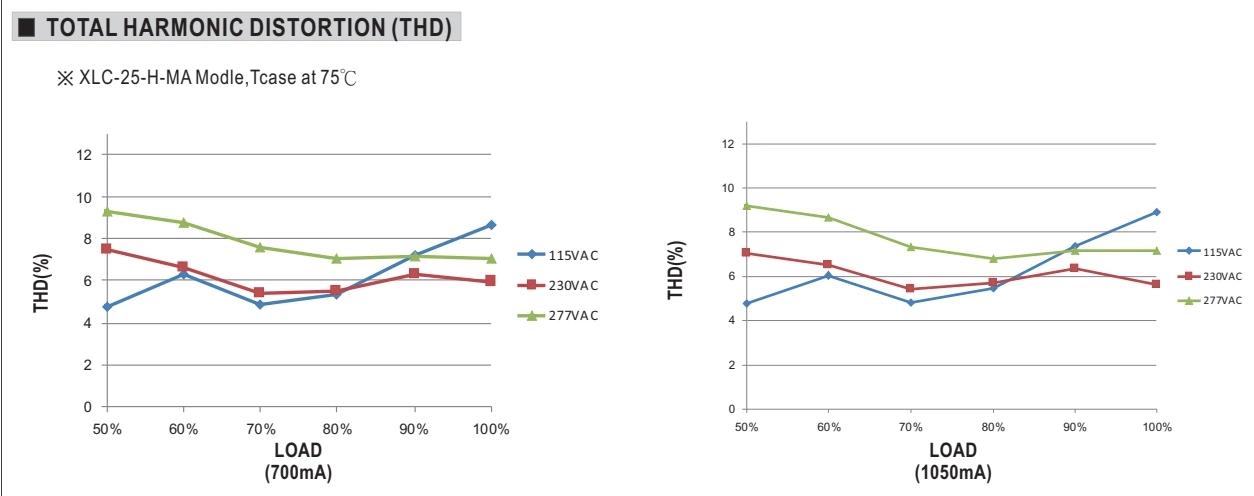

Гармонические искажения · стр. 5
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

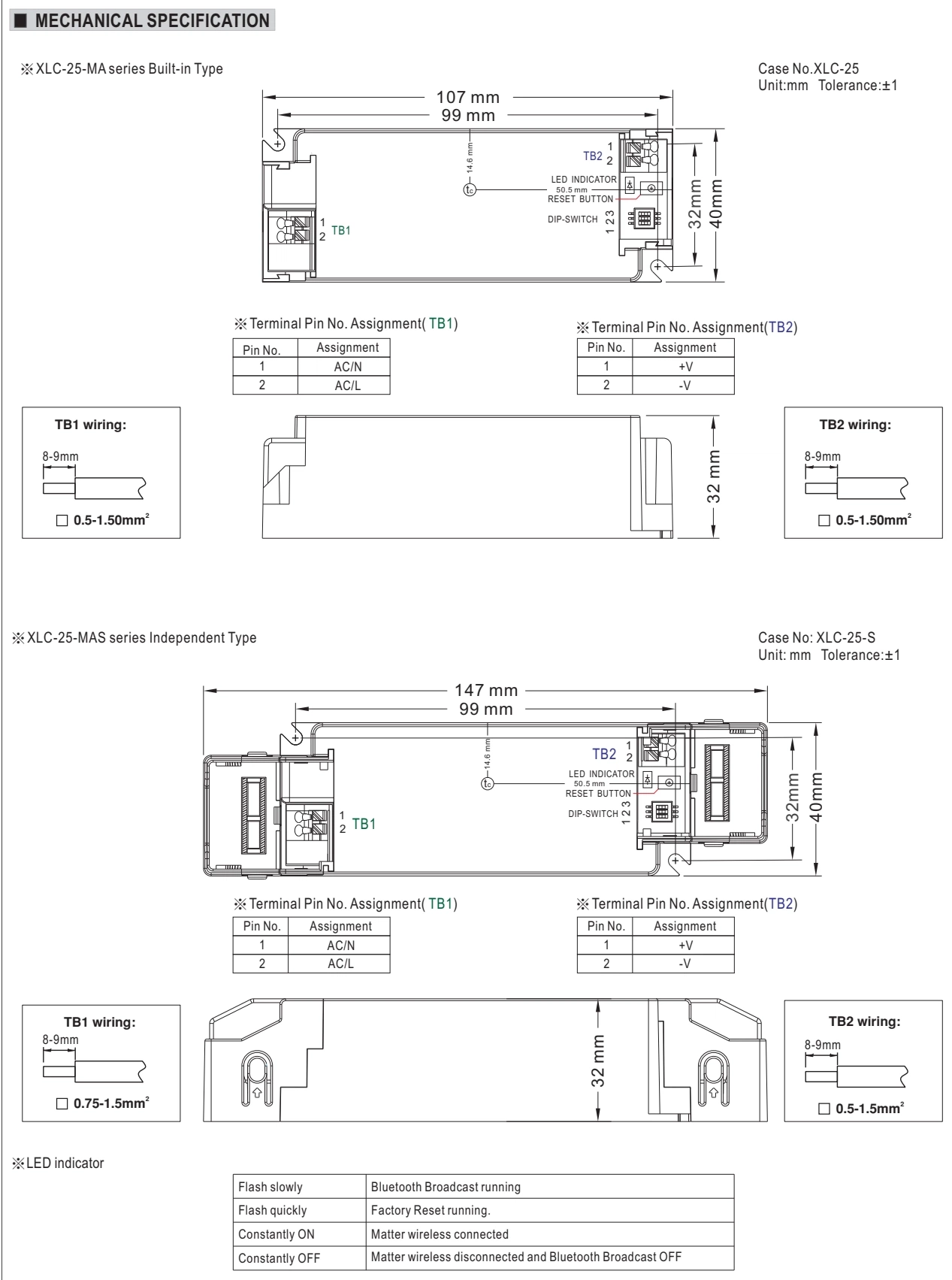

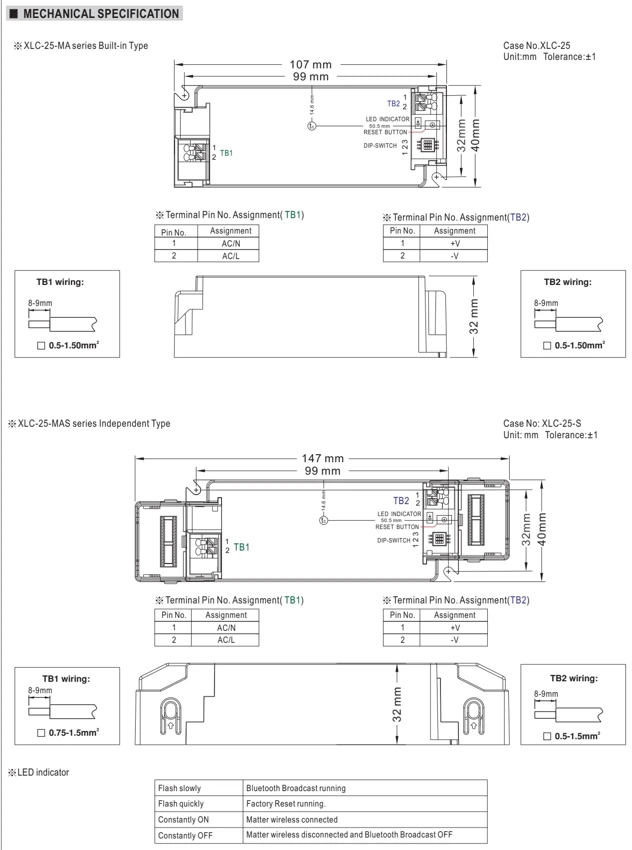

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- OFF
- Выключено
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- ON
- Включено
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TOLERANCE
- Допуск

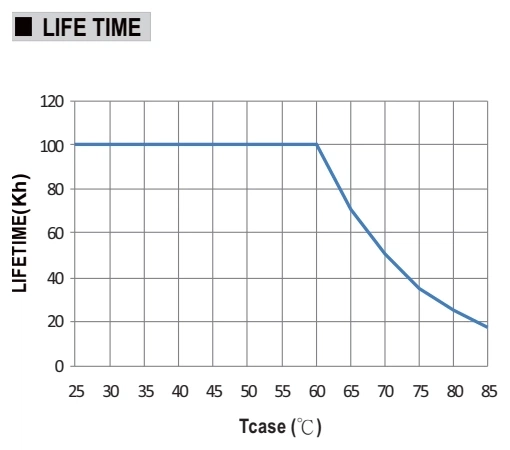

Срок службы · стр. 4
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL XLC-25-H-MA — led-драйверы и питание освещения. Параметры: мощность 25 Вт. Серия XLC-25-MA. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
