XLC-25-H-B
MEAN WELL XLC-25-H-B — led-драйверы и питание освещения. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- XLC-25-H-B
- Тип
- LED-драйверы и питание освещения
- Выход 1
- 9–54 В · 0,3–1,05 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,142 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- O/P +9~54V300~1050mA
- GTIN
- 4711287487267
- Страна производства
- Китай
- Гарантия производителя
- 60 мес.
Данные производителя
- Диапазон напряжения в режиме стабилизации тока
- 9~54 В PDF, стр. 3 ↗Условия измерения: примечания 3 в документе.
- Номинальная выходная мощность
- 25 Вт PDF, стр. 3 ↗Условия измерения: примечания 4 в документе.
- Пульсации выходного тока
- <4% PDF, стр. 3 ↗
- Входное напряжение
- 100~ 305 В перем. 141 ~ 400 В пост. PDF, стр. 3 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 3 ↗
- Коэффициент мощности
- коэффициент мощности≧0.97/115 В перем., коэффициент мощности≧0.95/230 В перем., коэффициент мощности≧0.92/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 3 ↗
- КПД (тип.)
- 88% PDF, стр. 3 ↗Условия измерения: примечания 7 в документе.
- Входной ток переменного напряжения
- 0.35 А / 115 В перем. 0.18 А / 230 В перем. 0.15 А/277 В перем. PDF, стр. 3 ↗
- Пусковой ток (тип.)
- Холодный пуск 10 А(длительность импульса=100 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 3 ↗
- Ток утечки
- <0.75 мА / 277 В перем. PDF, стр. 3 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 3 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 3 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 3 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. PDF, стр. 3 ↗
- Габариты
- 147*40*32 мм,107*40*32 мм (Д × Ш × В) PDF, стр. 3 ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Пульсации света измерены при полной нагрузке с источником света, предоставленным MEAN WELL.
Примечание в документе производителя ↗Примечание 8 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 10 · стр. 2

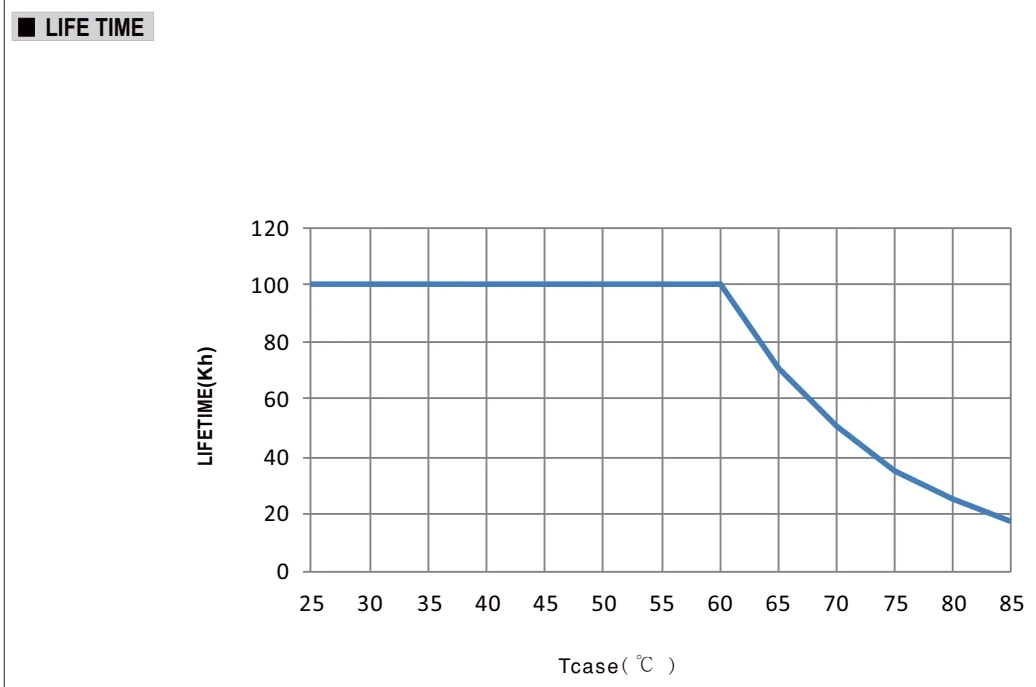

Типичный расчётный срок службы серии превышает 50 000 часов при температуре корпуса в контрольной точке tc (TMP по DLC) не выше примерно 70 °C. Это условие расчётного срока службы, а не гарантийный срок.
Примечание в документе производителя ↗Примечание 12 · стр. 2
У продукции, предназначенной для рынков Северной и Южной Америки, маркировки CCC/PSE/BIS/KC могут отсутствовать. Уточняйте данные исполнения у представителя MEAN WELL.
Примечание в документе производителя ↗Примечание 13 · стр. 2
Дополнительные сведения уточняйте у представителя MEAN WELL.
Примечание в документе производителя ↗Примечание 1 · стр. 3
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 5 · стр. 3
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 9 · стр. 3
Пульсации света измерены при полной нагрузке с источником света, предоставленным MEAN WELL.
Примечание в документе производителя ↗Примечание 10 · стр. 3
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 13 · стр. 3
Типичный расчётный срок службы серии превышает 50 000 часов при температуре корпуса в контрольной точке tc (TMP по DLC) не выше примерно 70 °C. Это условие расчётного срока службы, а не гарантийный срок.
Примечание в документе производителя ↗Примечание 16 · стр. 3
У продукции, предназначенной для рынков Северной и Южной Америки, маркировки CCC/PSE/BIS/KC могут отсутствовать. Уточняйте данные исполнения у представителя MEAN WELL.
Примечание в документе производителя ↗Примечание 17 · стр. 3
Дополнительные сведения уточняйте у представителя MEAN WELL.
Примечание в документе производителя ↗Примечание 2 · стр. 6
Выходной ток может уменьшиться до нуля при сопротивлении на входе диммирования около 0 кОм, напряжении около 0 В постоянного тока либо ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Примечание в документе производителя ↗Графики и чертежи производителя

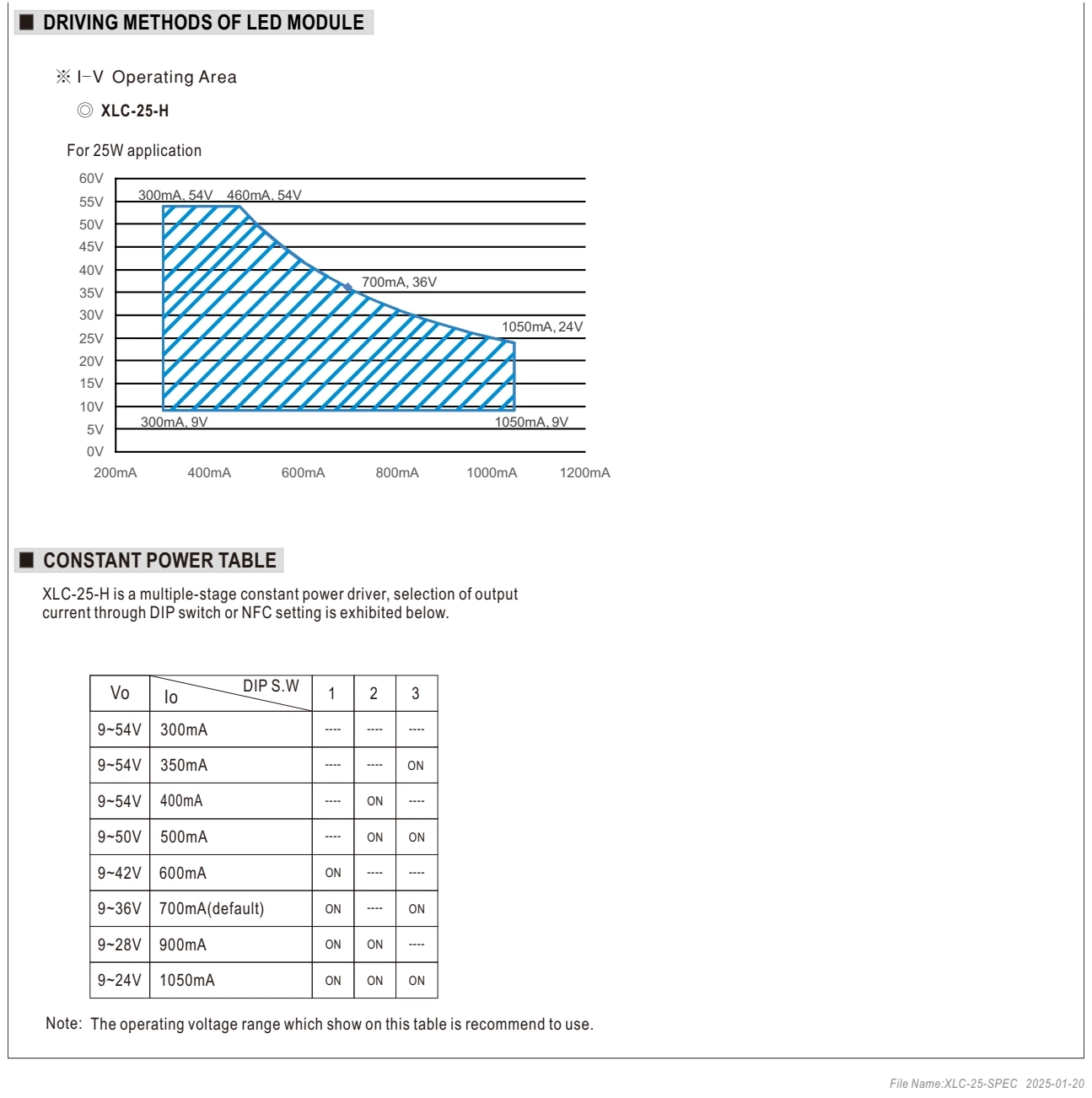

Способы питания светодиодных модулей · стр. 4
Увеличить рисунок ↗Обозначения
- OUTPUT CURRENT
- Выходной ток
- OPERATING
- Рабочий режим
- POWER
- Мощность
- ON
- Включено

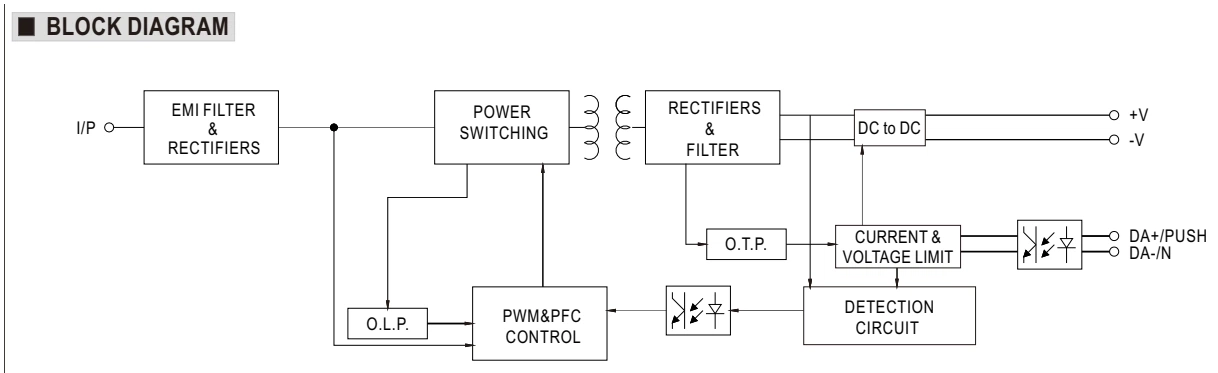

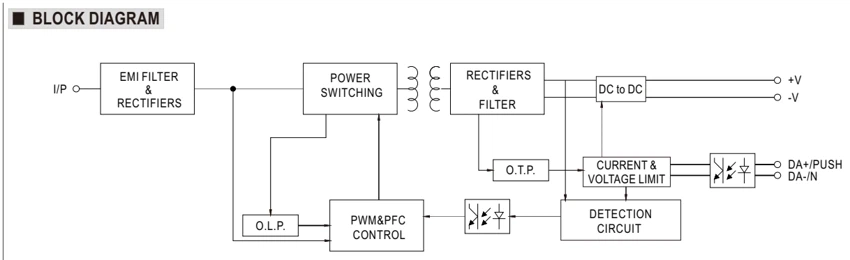

Функциональная схема · стр. 4
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.T.P.
- Защита от перегрева
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода

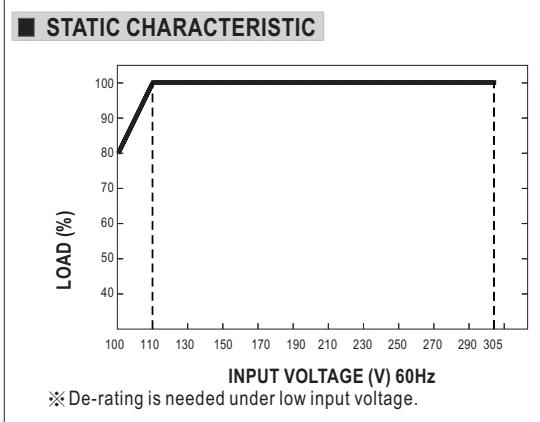

Нагрузка и входное напряжение · стр. 8
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

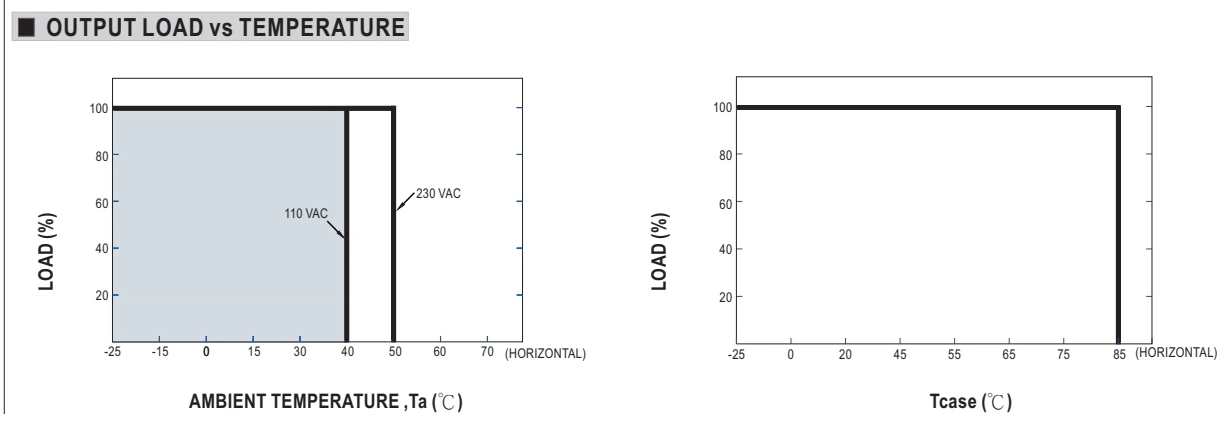

Выходная нагрузка и температура · стр. 8
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

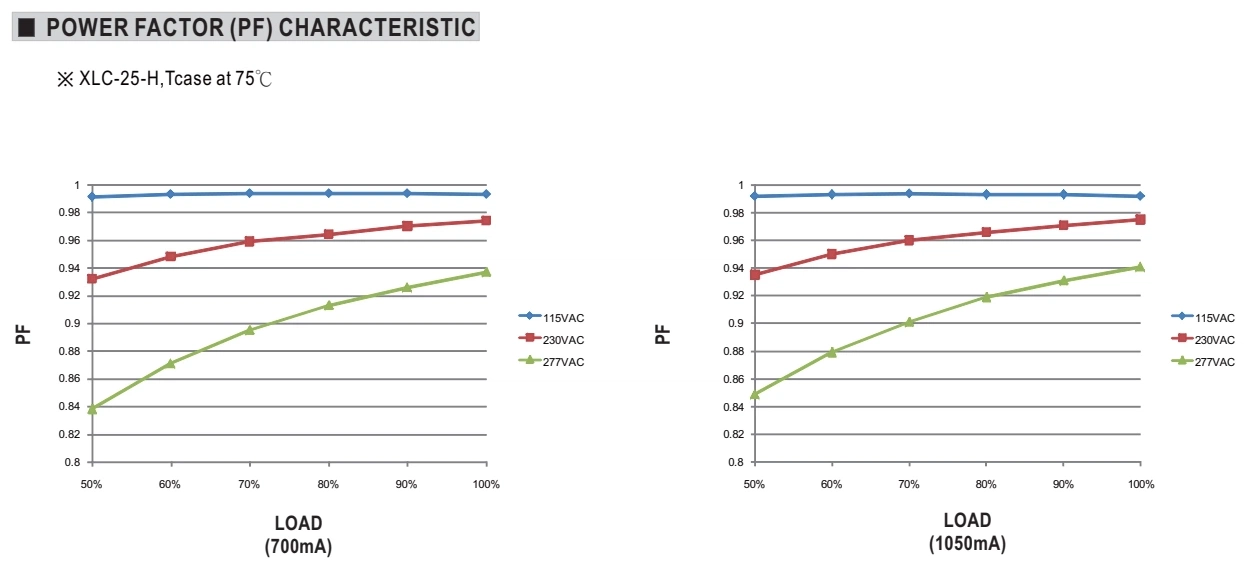

Коэффициент мощности · стр. 9
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

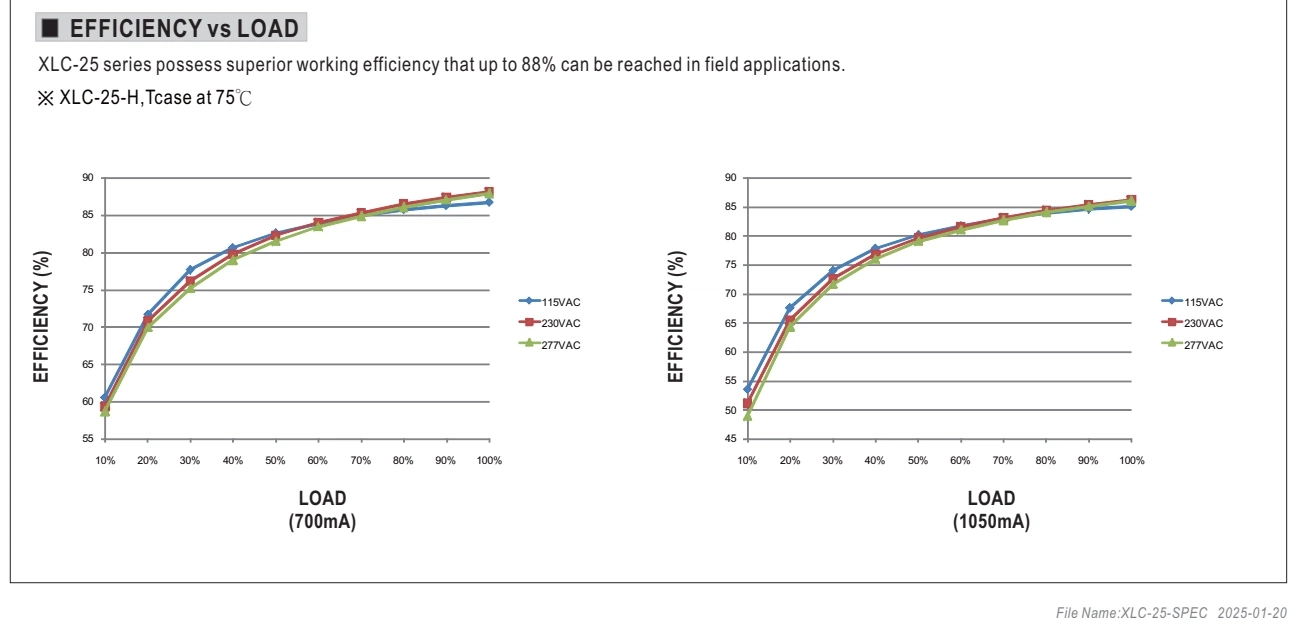

КПД и нагрузка · стр. 9
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

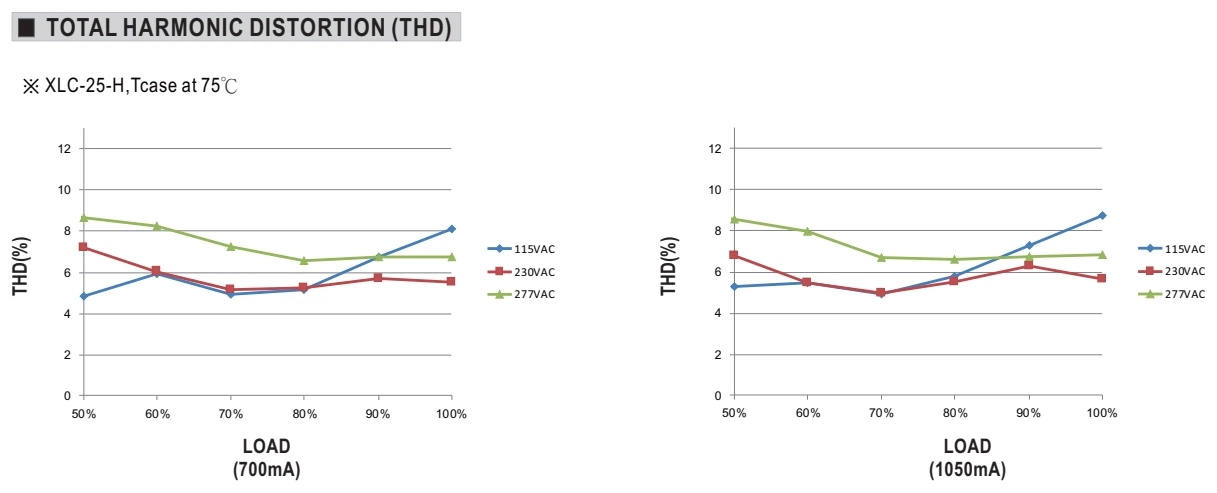

Гармонические искажения · стр. 9
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

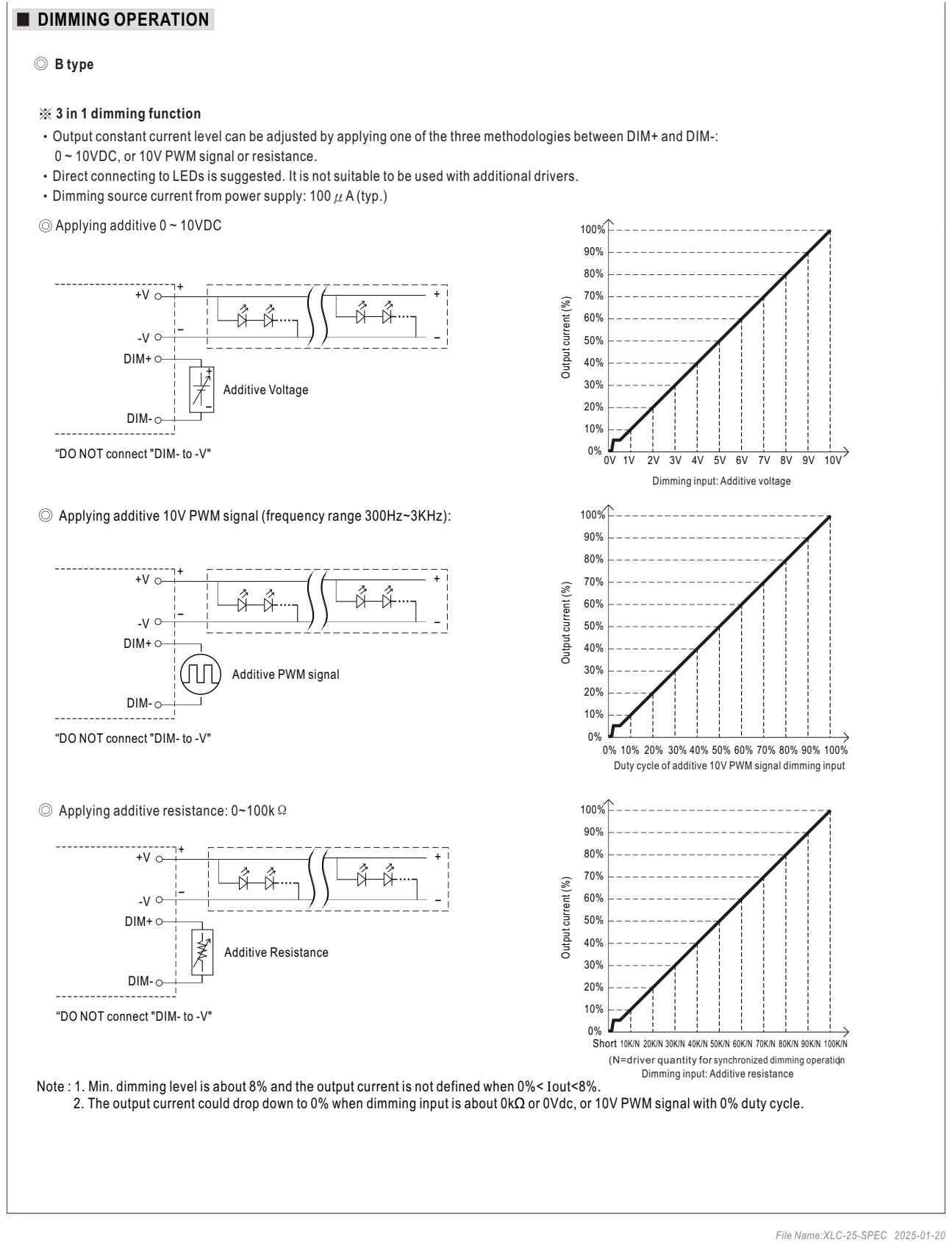

Диммирование · стр. 6
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT CURRENT
- Выходной ток
- RESISTANCE
- Сопротивление
- DUTY CYCLE
- Коэффициент заполнения
- FREQUENCY
- Частота
- FUNCTION
- Назначение
- DIMMING
- Диммирование
- TYP.
- Типовое значение
- MIN.
- Минимум
- VDC
- В постоянного тока
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- HZ
- Гц

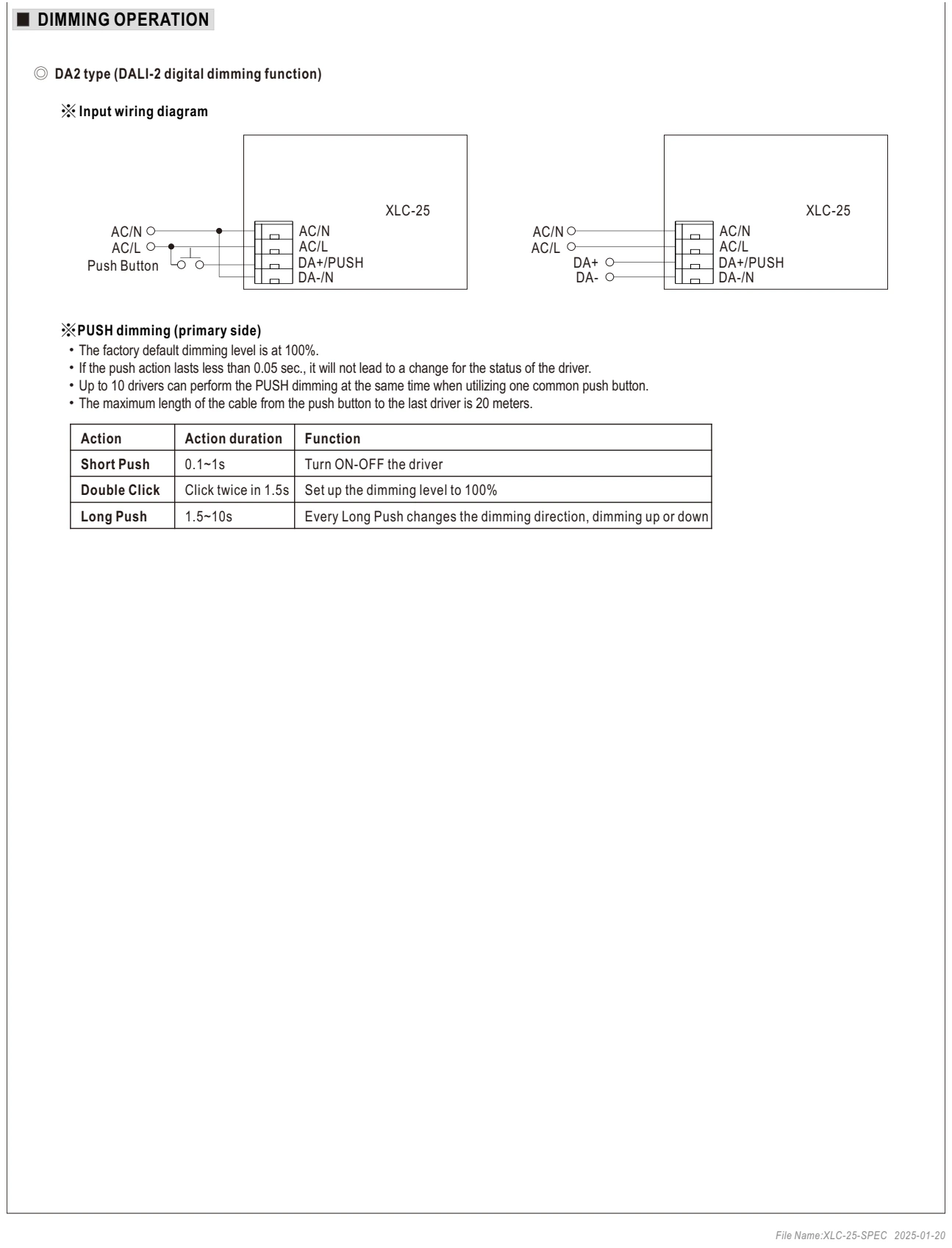

- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- DIMMING INPUT
- Вход управления яркостью
- ADDITIVE VOLTAGE
- Внешнее управляющее напряжение
- ADDITIVE RESISTANCE
- Внешнее управляющее сопротивление
- ADDITIVE PWM SIGNAL
- Внешний ШИМ-сигнал
- DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
- Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
- DO NOT CONNECT "DIM- TO -V"
- Не соединяйте DIM− с −V.
- DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
- Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.
- OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:
- Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:
- DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)
- Типовой ток от источника питания на входе диммирования: 100 мкА.
Диммирование · стр. 7
Увеличить рисунок ↗Обозначения
- FUNCTION
- Назначение
- DIMMING
- Диммирование
- OFF
- Выключено
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- DIRECTION
- Направление

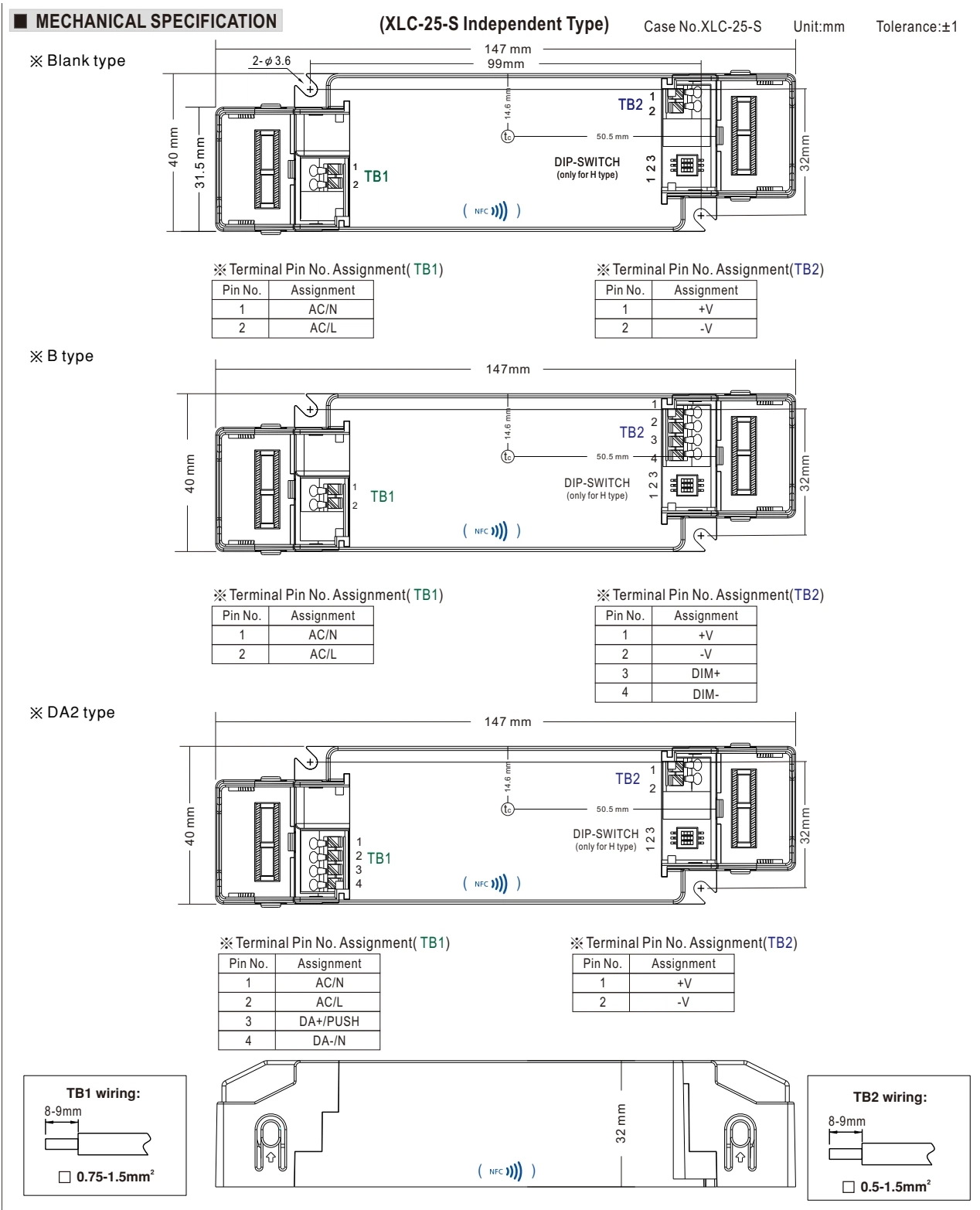

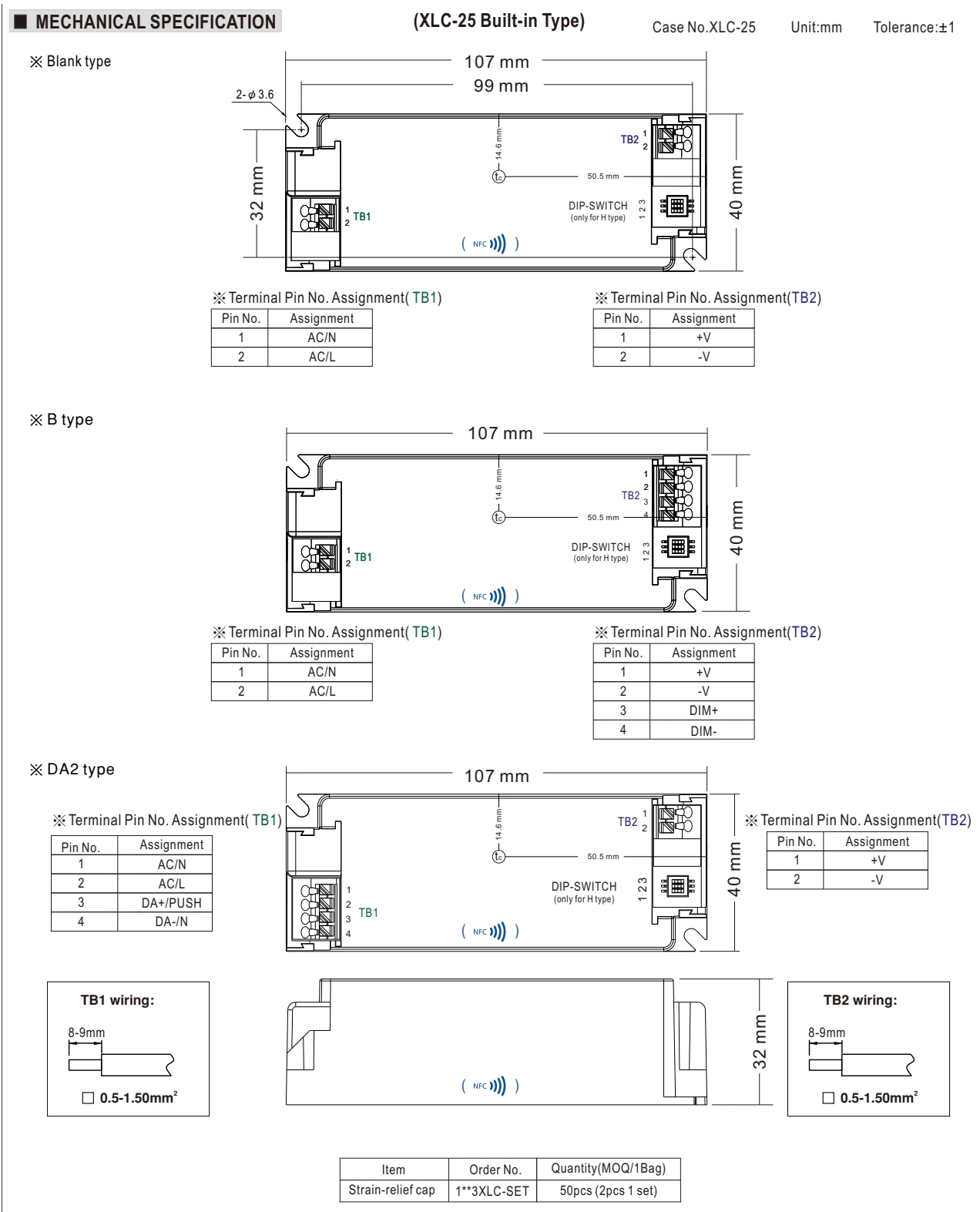

Габаритный чертёж · стр. 10
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TC
- Контрольная точка температуры корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск
Габаритный чертёж · стр. 11
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TC
- Контрольная точка температуры корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL XLC-25-H-B — led-драйверы и питание освещения. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Документы для семейства XLC-25-H-B уточнит менеджер при обращении.
