MEAN WELL / WDR-480
MEAN WELL WDR-480-24 — фото серии WDR-480
Изображение серии WDR-480. Внешний вид исполнения может отличаться.
Блоки питания на DIN-рейку

WDR-480-24

MEAN WELL WDR-480-24 — блоки питания на din-рейку. Параметры: выходное напряжение 24 В, выходной ток 20 А, мощность 480 Вт. Серия WDR-480. Характеристики, документация и запрос поставки в Казахстане.

Мощность480 Вт
Напряжение24 В
Ток20 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
WDR-480-24
Тип
Блоки питания на DIN-рейку
Выходная мощность (U × I)
480 Вт
Выходное напряжение
24 В
Выходной ток
20 А
Выход 1
24 В · 20 А
Стандарты безопасности (по каталогу)
CUL-Listed,CB,CE,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 1,7 кг
ECCN по каталогу
EAR99
Входное напряжение
180~550
Обозначение параметров в каталоге
O/P +24V20A
Размеры (Д × Ш × В)
85.5 × 125.2 × 128.5 мм
GTIN
4711287422619
Страна производства
Китай

Данные производителя

Выходное напряжение
24 В PDF, стр. 1 ↗
Номинальный выходной ток
20 А PDF, стр. 1 ↗
Диапазон выходного тока
0 ~ 20 А PDF, стр. 1 ↗
Номинальная выходная мощность
480 Вт PDF, стр. 1 ↗
Пульсации и шум (макс.)
100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
Диапазон регулировки напряжения
24 ~ 28 В PDF, стр. 1 ↗
Допуск выходного напряжения
±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
Нестабильность по входному напряжению
±0.5% PDF, стр. 1 ↗
Нестабильность по нагрузке
±1.0% PDF, стр. 1 ↗
Время запуска и нарастания
800 мс, 150 мс/400 В перем. 2000 мс, 150 мс/230 В перем. при полной нагрузке PDF, стр. 1 ↗
Время удержания (тип.)
18 мс / 400 В перем. 16 мс / 230 В перем. при полной нагрузке PDF, стр. 1 ↗
Входное напряжение
180 ~ 550 В перем. 254 ~ 780 В пост. PDF, стр. 1 ↗Условия измерения: примечания 6 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 1 ↗
Коэффициент мощности (тип.)
коэффициент мощности≥0.84/400 В перем. коэффициент мощности≥0.84/230 В перем. PDF, стр. 1 ↗
КПД (тип.)
92% PDF, стр. 1 ↗
Входной ток переменного напряжения (тип.)
1.6 А/400 В перем. 4 А/230 В перем. PDF, стр. 1 ↗
Пусковой ток (тип.)
Холодный пуск 50 А PDF, стр. 1 ↗
Ток утечки
<3.5 мА / 530 В перем. PDF, стр. 1 ↗
Рабочая температура
-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.
Рабочая влажность
20 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗
Температура и влажность хранения
-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗
Электрическая прочность изоляции
вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 1 ↗
Сопротивление изоляции
вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
Габариты
85.5*125.2*128.5 мм (Ш × В × Г) PDF, стр. 1 ↗
Охлаждение · серия WDR-480
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия WDR-480
3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия WDR-480
128.5 × 85.5 × 125.2 мм Источник ↗
Сертификаты серии · серия WDR-480
CUL-Listed, CB, CE, EAC, UKCA, BIS, RCM Источник ↗
Условия измерений и применения

Примечание 1 · стр. 1

Если отдельно не указано иное, параметры измерены при входном напряжении 400 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 2 · стр. 1

Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.

Примечание в документе производителя ↗

Примечание 3 · стр. 1

Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.

Примечание в документе производителя ↗

Примечание 4 · стр. 1

Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».

Примечание в документе производителя ↗

Примечание 5 · стр. 1

Для длительной работы на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу и по 5 мм слева и справа. Если соседнее устройство выделяет тепло, рекомендуется зазор 15 мм.

Примечание в документе производителя ↗

Примечание 6 · стр. 1

При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.

Примечание в документе производителя ↗

Примечание 7 · стр. 1

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗
Графики и чертежи производителя

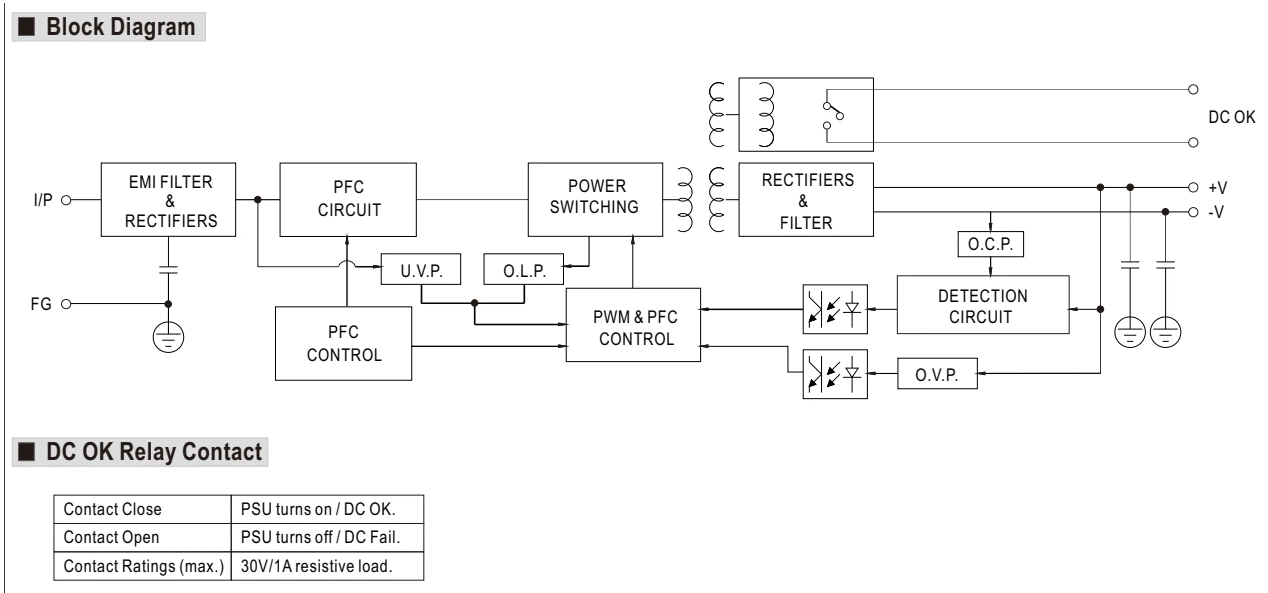

Функциональная схема · стр. 2

Функциональная схема · стр. 2Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.C.P.
Защита от превышения тока
LOAD
Нагрузка
MAX.
Максимум
PFC
Коррекция коэффициента мощности
I/P
Вход
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ON
Включено
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Функциональная схема · стр. 2Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.C.P.
Защита от превышения тока
LOAD
Нагрузка
MAX.
Максимум
PFC
Коррекция коэффициента мощности
I/P
Вход
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ON
Включено
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Оригинал в PDF · стр. 2 ↗

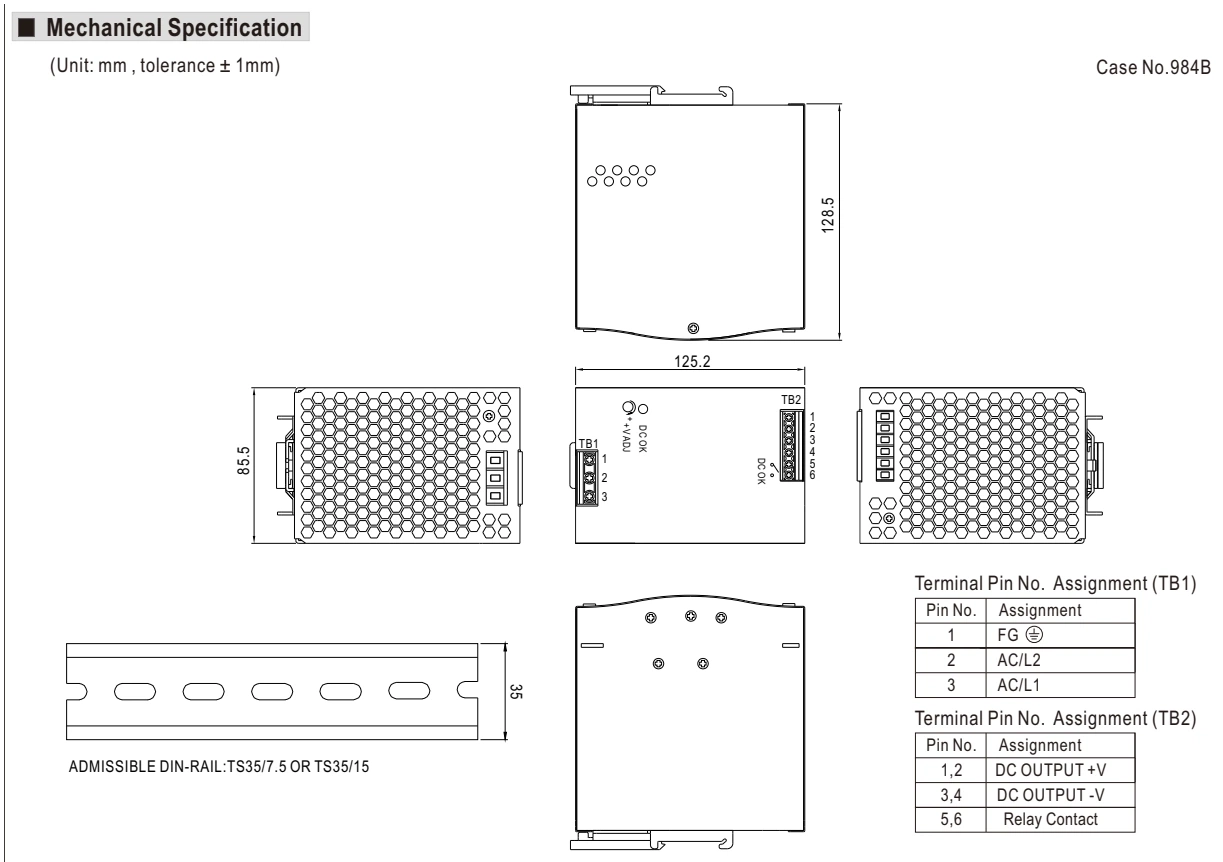

Габаритный чертёж · стр. 2

Габаритный чертёж · стр. 2Увеличить рисунок ↗
Обозначения
ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
CASE NO.
Номер корпуса
TERMINAL
Клемма
PIN NO.
Номер контакта
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ADMISSIBLE DIN-RAIL
Подходящая DIN-рейка
AC/L
Фаза входного питания
TERMINAL PIN NO.
Номер контакта клеммы
UNIT: MM , TOLERANCE ± 1MM
Размеры в миллиметрах; допуск ±1 мм.
Габаритный чертёж · стр. 2Открыть изображение ↗

Обозначения

ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
CASE NO.
Номер корпуса
TERMINAL
Клемма
PIN NO.
Номер контакта
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ADMISSIBLE DIN-RAIL
Подходящая DIN-рейка
AC/L
Фаза входного питания
TERMINAL PIN NO.
Номер контакта клеммы
UNIT: MM , TOLERANCE ± 1MM
Размеры в миллиметрах; допуск ±1 мм.
Оригинал в PDF · стр. 2 ↗

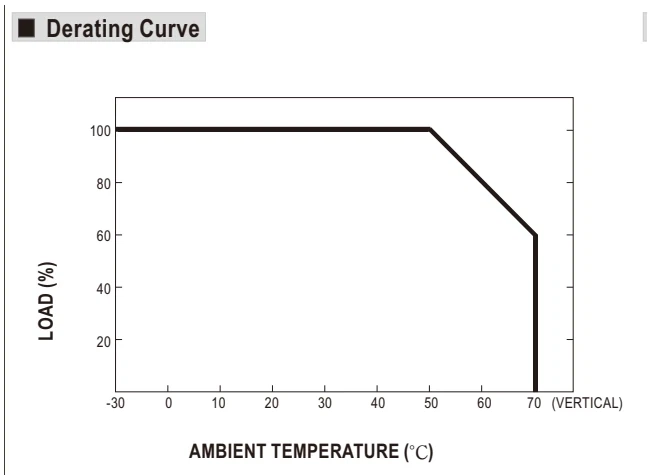

Снижение допустимой нагрузки · стр. 3

Снижение допустимой нагрузки · стр. 3Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
VERTICAL
Вертикальное положение
LOAD
Нагрузка
Снижение допустимой нагрузки · стр. 3Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
VERTICAL
Вертикальное положение
LOAD
Нагрузка
Оригинал в PDF · стр. 3 ↗

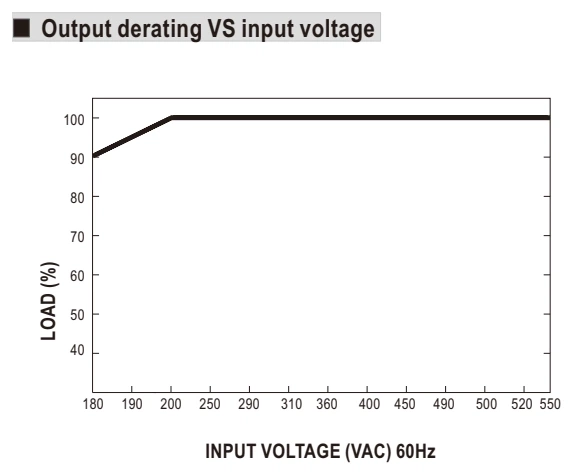

Нагрузка и входное напряжение · стр. 3

Нагрузка и входное напряжение · стр. 3Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Нагрузка и входное напряжение · стр. 3Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL WDR-480-24 — блоки питания на din-рейку. Параметры: выходное напряжение 24 В, выходной ток 20 А, мощность 480 Вт. Серия WDR-480. Характеристики, документация и запрос поставки в Казахстане.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства WDR-480 уточнит менеджер при обращении.

Документация относится к семейству WDR-480. Открыть страницу производителя ↗
