WDR-120-24

Характеристики

Производитель

MEAN WELL

Модель

WDR-120-24

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

120 Вт

Выходное напряжение

24 В

Выходной ток

5 А

Выход 1

24 В · 5 А

Стандарты безопасности (по каталогу)

CUL-Listed,CB,CE,BIS,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,65 кг

ECCN по каталогу

EAR99

Входное напряжение

180~550

Обозначение параметров в каталоге

O/P +24V5A

Размеры (Д × Ш × В)

40 × 125.2 × 113.5 мм

GTIN

4711287422572

Страна производства

Китай

Данные производителя

Диапазон выходного тока

0 ~ 5 А 0 PDF, стр. 1 ↗

Пульсации и шум (макс.)

120 мВ пик-пик 1 PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

24 ~ 29 В 4 PDF, стр. 1 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 1 ↗

Входное напряжение

180 ~ 550 В перем. 254 ~ 780 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Входной ток переменного напряжения

0.7 А/400 В перем. 1.2 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (макс.)

Холодный пуск 50 А PDF, стр. 1 ↗

Ток утечки

<3.5 мА / 530 В перем. PDF, стр. 1 ↗

Рабочая температура

-25 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

40*125.2*113.5 мм (Ш × В × Г) PDF, стр. 1 ↗

Охлаждение · серия WDR-120

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия WDR-120

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия WDR-120

113.5 × 40 × 125.2 мм Источник ↗

Сертификаты серии · серия WDR-120

CUL-Listed, CB, CE, EAC, UKCA, BIS, RCM Источник ↗

Графики и чертежи производителя

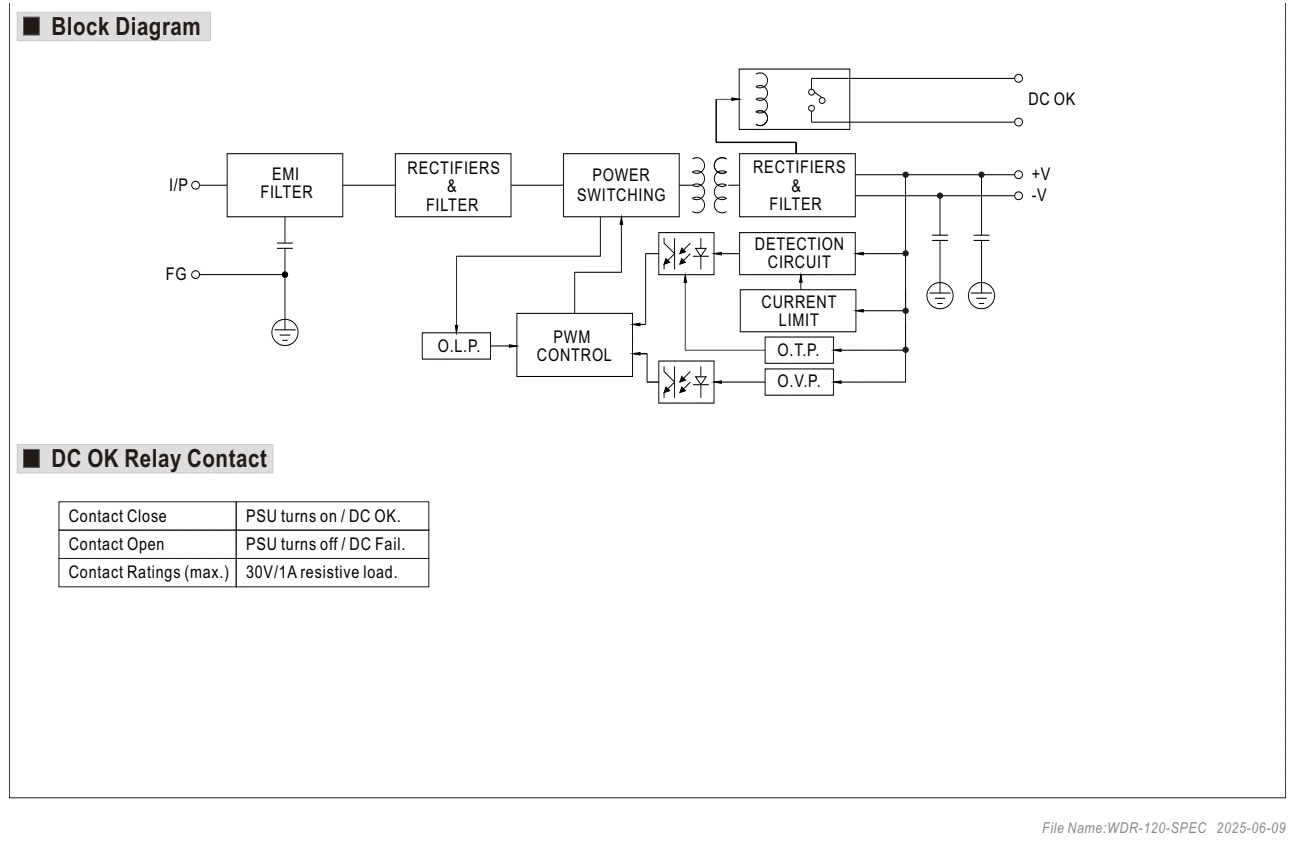

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

LOAD

Нагрузка

MAX.

Максимум

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

Оригинал в PDF · стр. 2 ↗

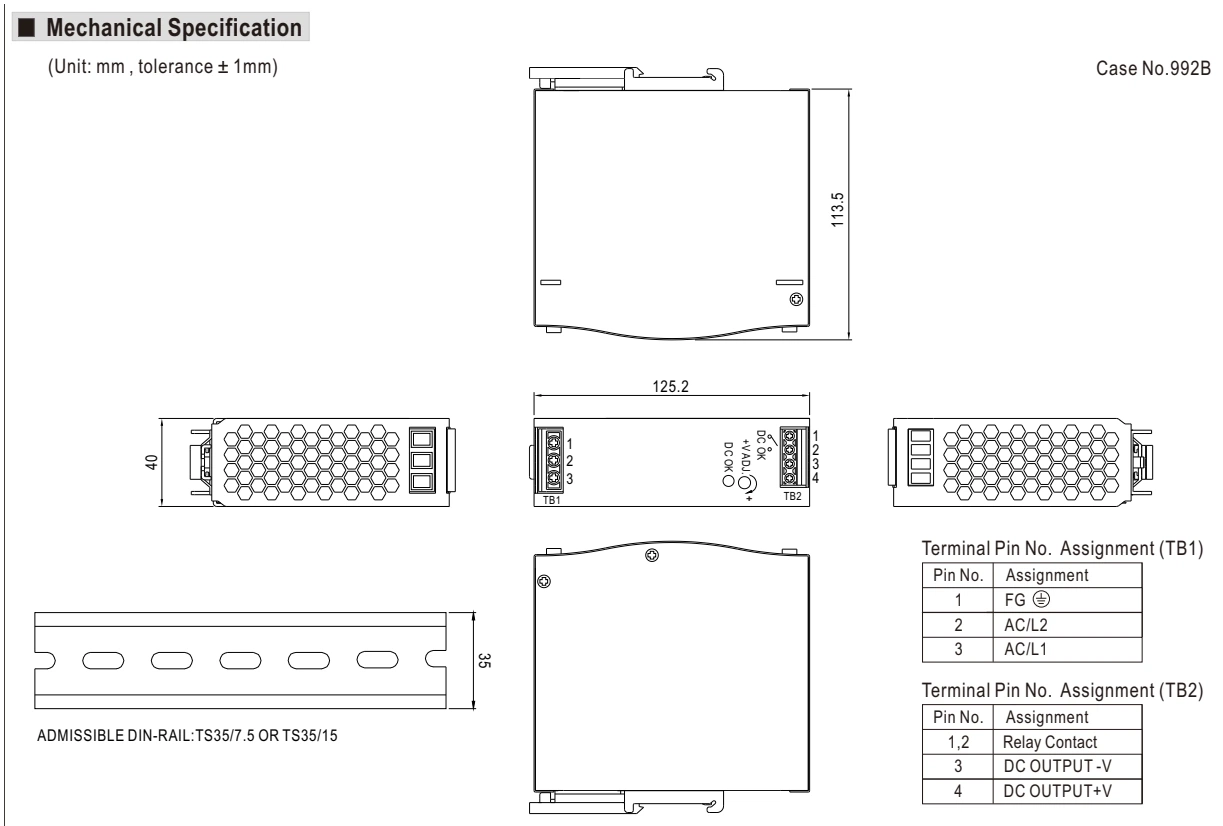

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

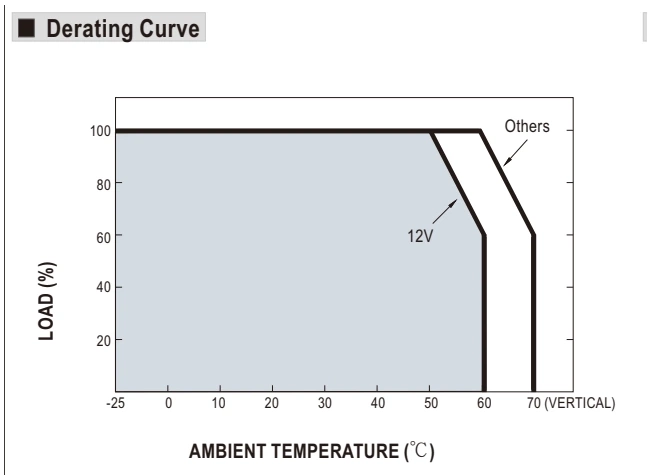

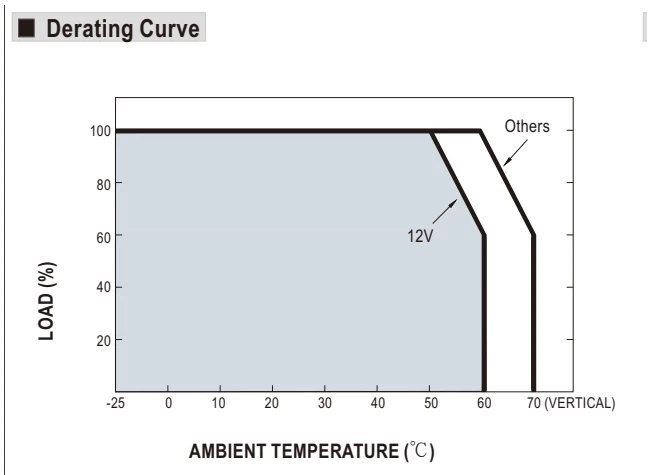

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

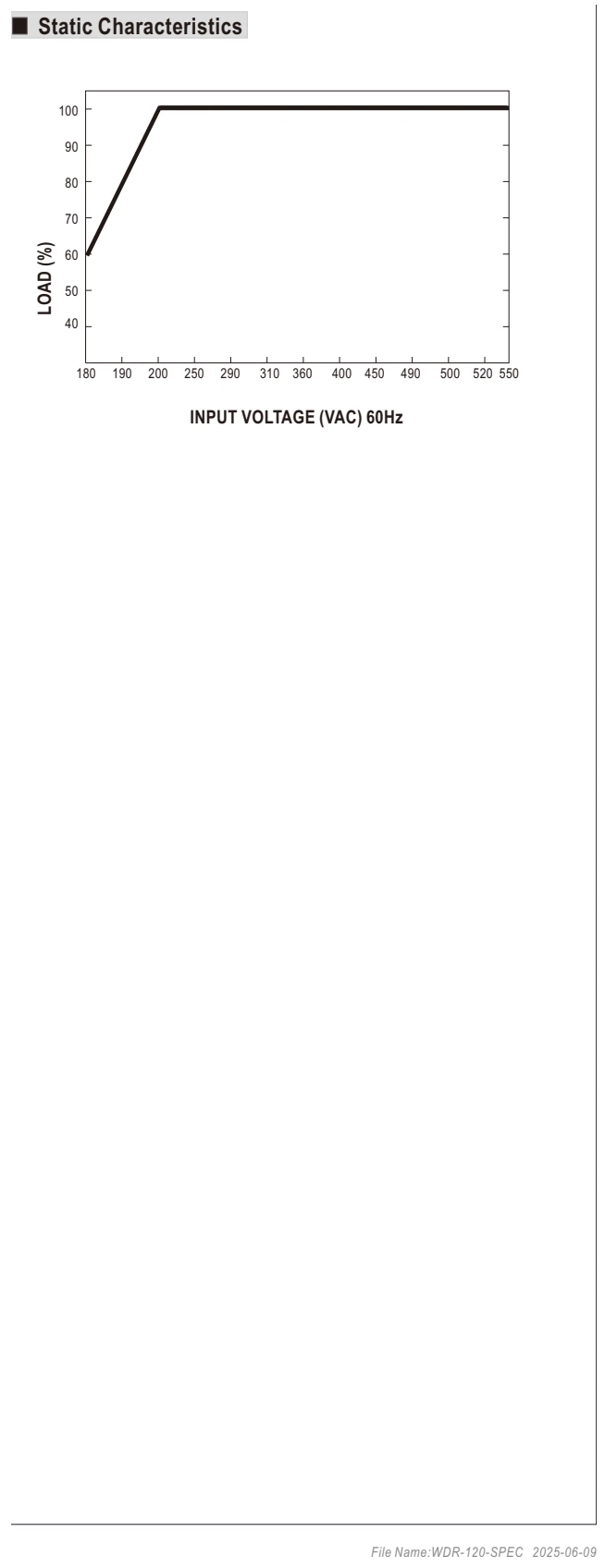

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Промышленный источник питания на DIN-рейке AC-DC; Выход 24 В пост. Тока при 5А; металлический корпус; Ультра широкий входной сигнал 180-550 В переменного тока для одно- и трехфазной сети

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
