VFD-350P-230
MEAN WELL VFD-350P-230 — приводы и преобразователи vfd. Параметры: мощность 350 Вт. Серия VFD-350P-230. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- VFD-350P-230
- Тип
- Приводы и преобразователи VFD
- Мощность по каталогу
- 350 Вт
- Стандарты безопасности (по каталогу)
- TUV-60601-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,265 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- 230Vac input / Output UVW 0~240V
- Размеры (Д × Ш × В)
- 127 × 76.2 × 35 мм
- GTIN
- 4711287496023
- Страна производства
- Китай
- Гарантия производителя
- 36 мес.
Данные производителя
- Номинальная выходная мощность
- 350 Вт PDF, стр. 2 ↗
- КПД
- 93% PDF, стр. 2 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности>0.99/115 В перем., коэффициент мощности>0.93/230 В перем. при полной нагрузке PDF, стр. 2 ↗
- Пусковой ток
- Холодный пуск 70 А /230 В перем. PDF, стр. 2 ↗
- Ток утечки
- <2 мА/240 В перем. PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–земля:2 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–земля:100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 2 ↗
- Охлаждение · серия VFD-350P-230
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия VFD-350P-230
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия VFD-350P-230
- 127 × 76.2 × 35 мм Источник ↗
- Сертификаты серии · серия VFD-350P-230
- CB, CE, EAC, UKCA, TUV-62368-1 Источник ↗
Условия измерений и применения
Примечание 4 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Графики и чертежи производителя
Гармонические искажения · стр. 2

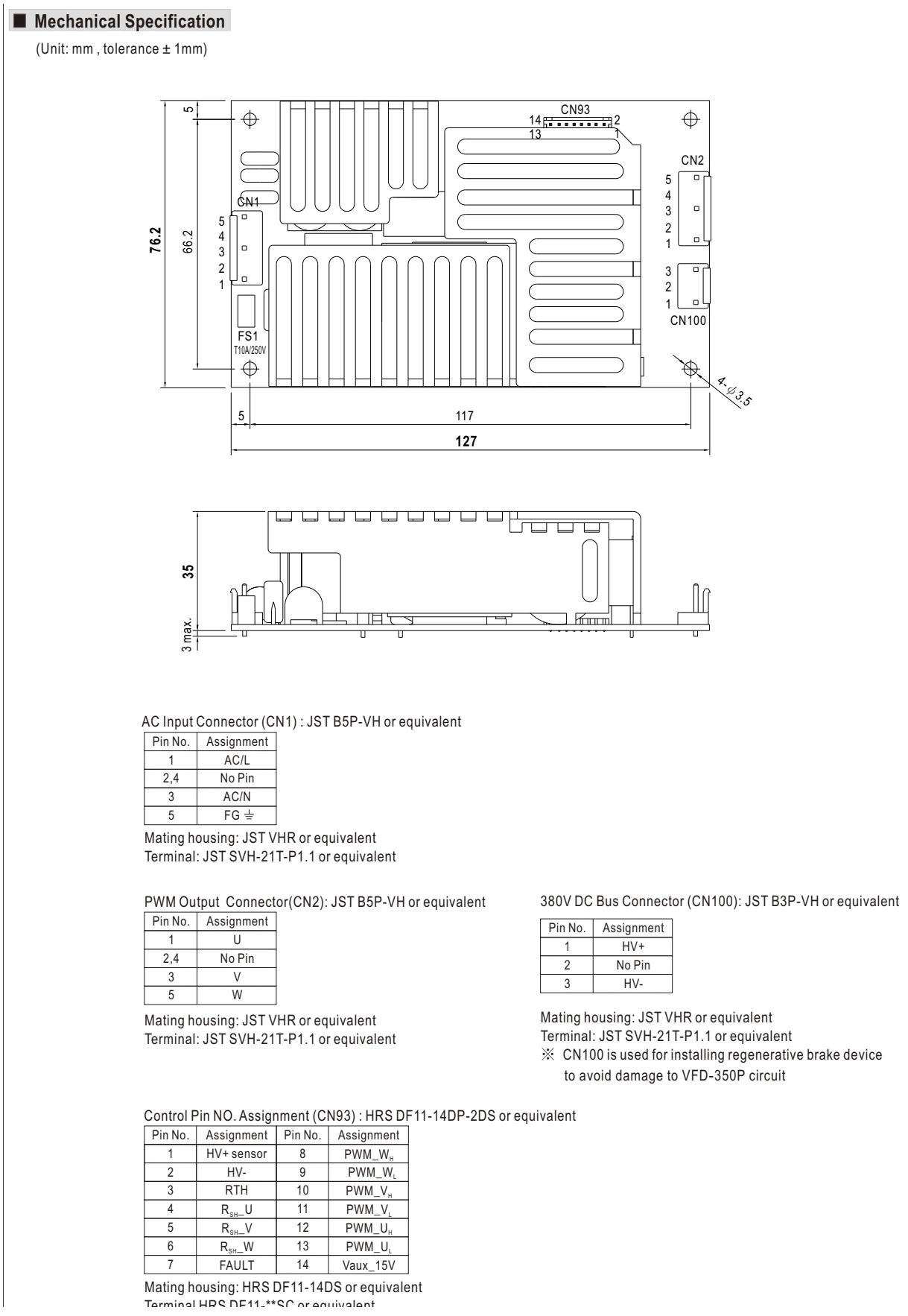

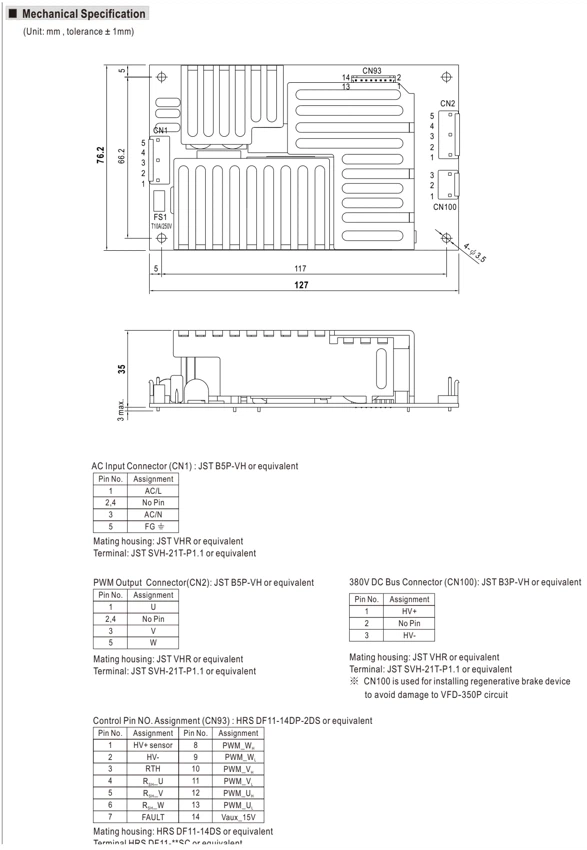

Оригинал в PDF · стр. 2 ↗Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- CIRCUIT
- Цепь
- CONTROL
- Управление
- PIN NO.
- Номер контакта
- MAX.
- Максимум
- PWM
- ШИМ
- FG
- Защитное заземление
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

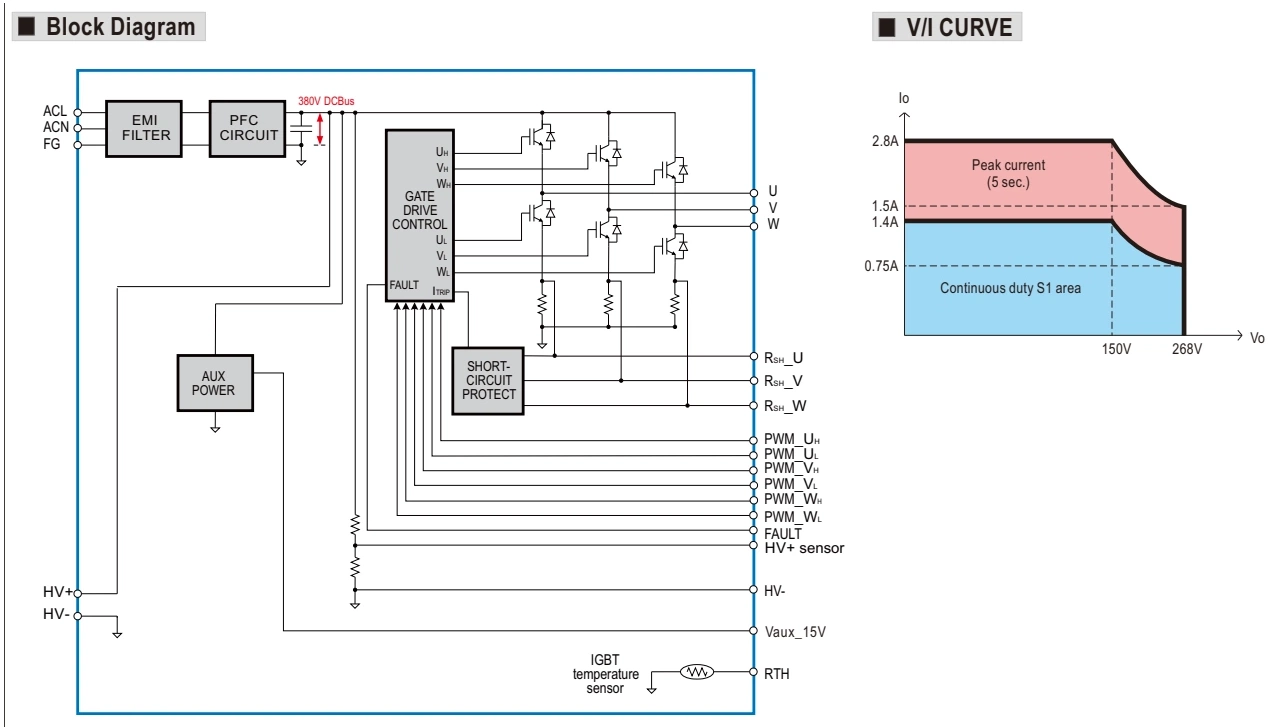

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- EMI FILTER
- Фильтр электромагнитных помех
- CIRCUIT
- Цепь
- CONTROL
- Управление
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- FG
- Защитное заземление

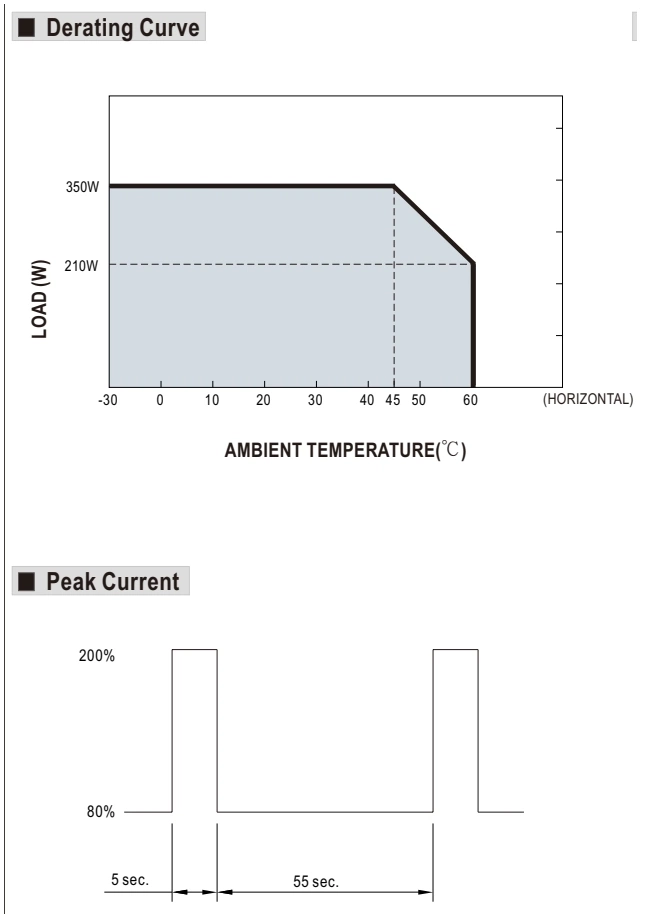

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

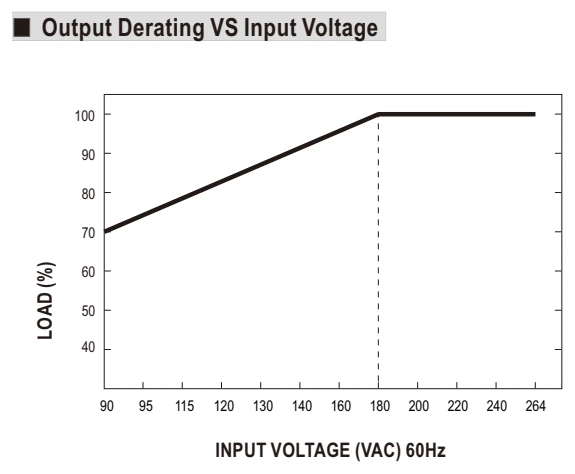

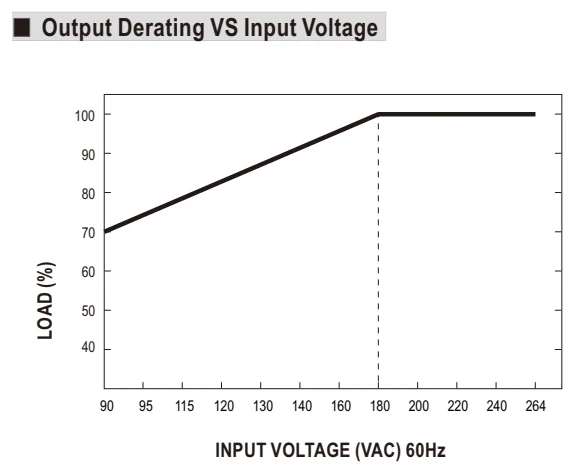

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц

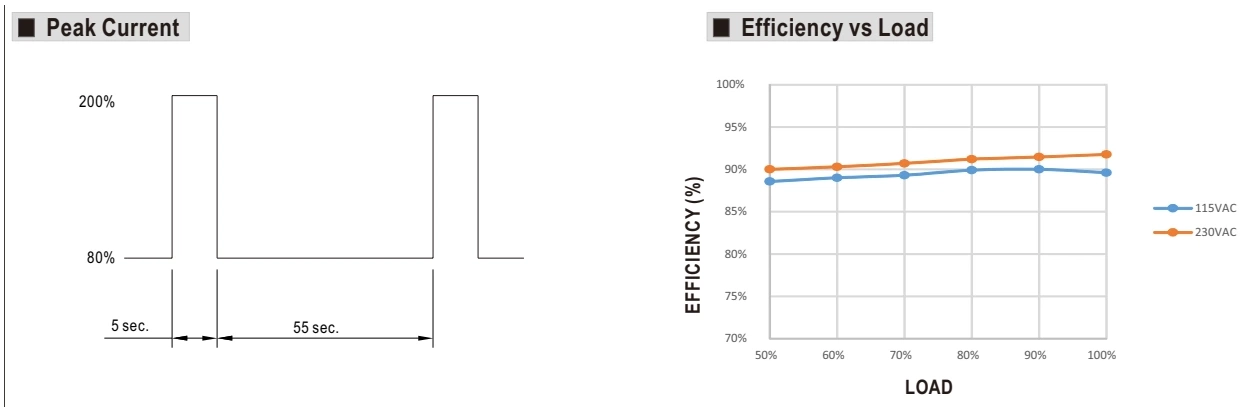

КПД и нагрузка · стр. 3
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL VFD-350P-230 — приводы и преобразователи vfd. Параметры: мощность 350 Вт. Серия VFD-350P-230. Характеристики, документация и запрос поставки в Казахстане.
Преобразователи VFD предназначены для задач электропривода. Согласование с двигателем требует проверки параметров и алгоритма управления выбранного исполнения.
Что проверить при выборе
Сверьте тип двигателя, входное питание, фазность выхода и режим нагрузки. Не выбирайте привод только по совпадению мощности.
