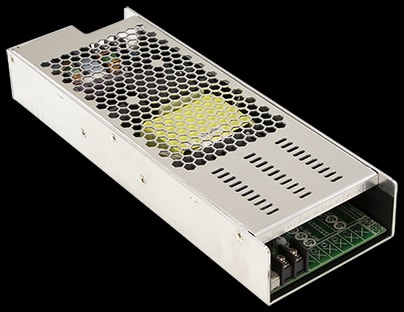

UMP-400-48

Характеристики

Производитель

MEAN WELL

Модель

UMP-400-48

Тип

Стоечные и модульные системы питания

Выходная мощность (U × I)

398.4 Вт

Выходное напряжение

48 В

Выходной ток

8.3 А

Выход 1

48 В · 8,3 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,857 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +48V8.3A

Размеры (Д × Ш × В)

250 × 89 × 37 мм

GTIN

4711232769646

Страна производства

Китай

Данные производителя

Выходное напряжение

48 В PDF, стр. 2 ↗

Номинальный выходной ток

8.3 А PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Коэффициент мощности

коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входной ток переменного напряжения

2.5 А/230 В перем. 4.7 А/115 В перем. PDF, стр. 2 ↗

Пусковой ток

40 А/230 В перем. 25 А/115 В перем. PDF, стр. 2 ↗

Ток утечки

ток утечки на землю <300мкА/ 264 В перем.,ток прикосновения <100мкА/264 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход: 4 кВ перем. вход–земля: 2 кВ перем. выход–земля: 1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля: 100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Охлаждение · серия UMP-400

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия UMP-400

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия UMP-400

250 × 89 × 37 мм Источник ↗

Графики и чертежи производителя

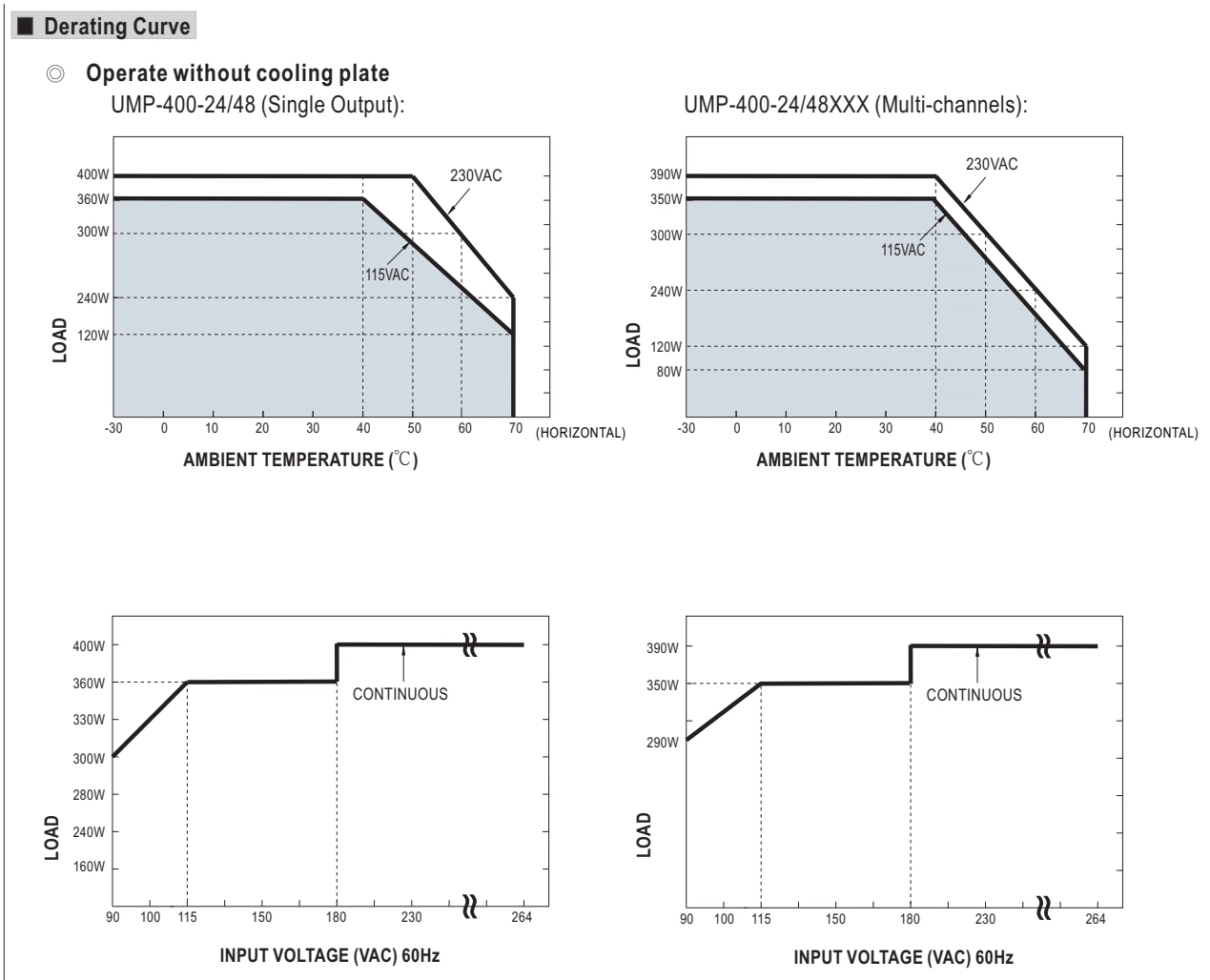

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

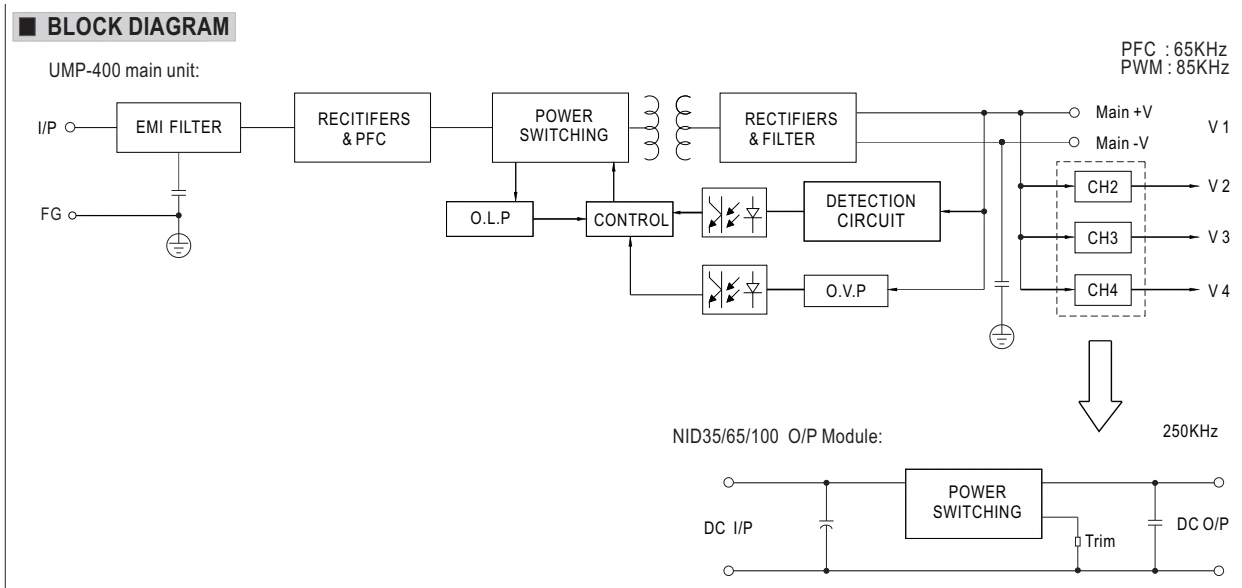

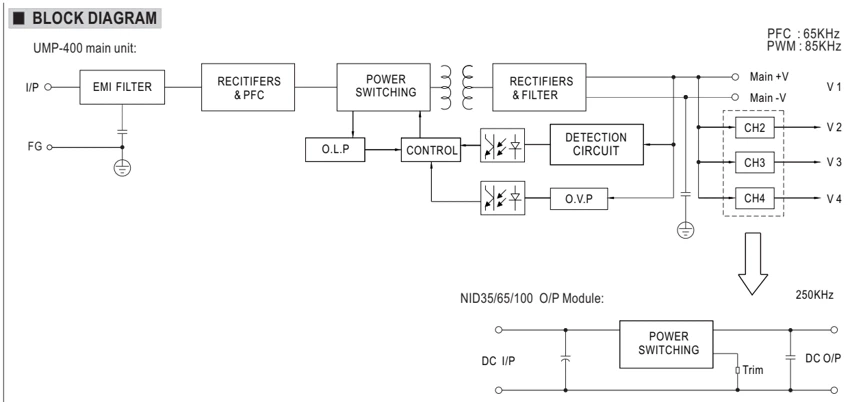

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

RECTIFIERS

Выпрямители

CONTROL

Управление

UNIT

Единицы измерения

PWM

ШИМ

PFC

Коррекция коэффициента мощности

I/P

Вход

O/P

Выход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

Оригинал в PDF · стр. 3 ↗

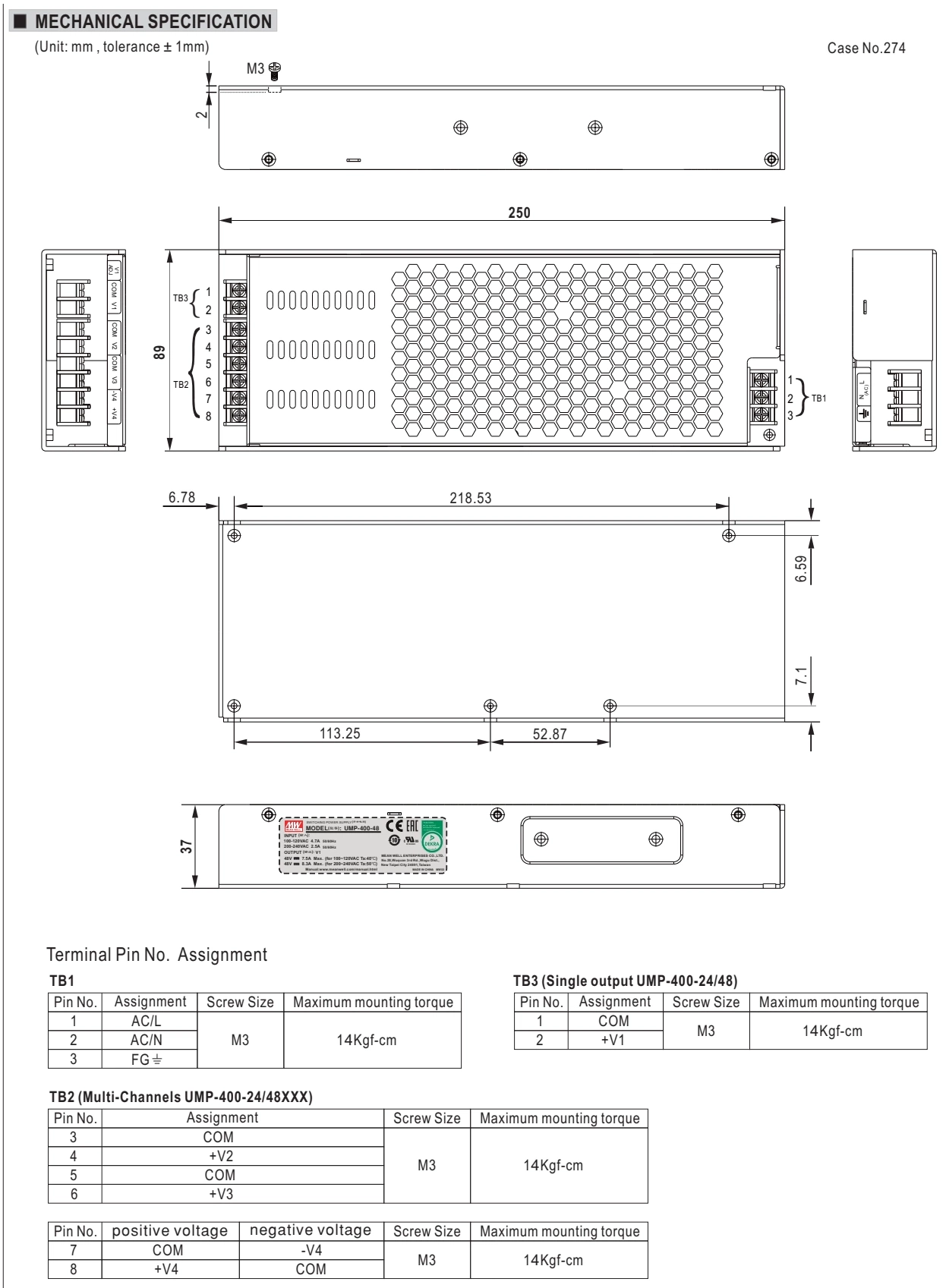

Габаритный чертёж · стр. 5

Увеличить рисунок ↗

Габаритный чертёж · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

MOUNTING

Крепление

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 5 ↗

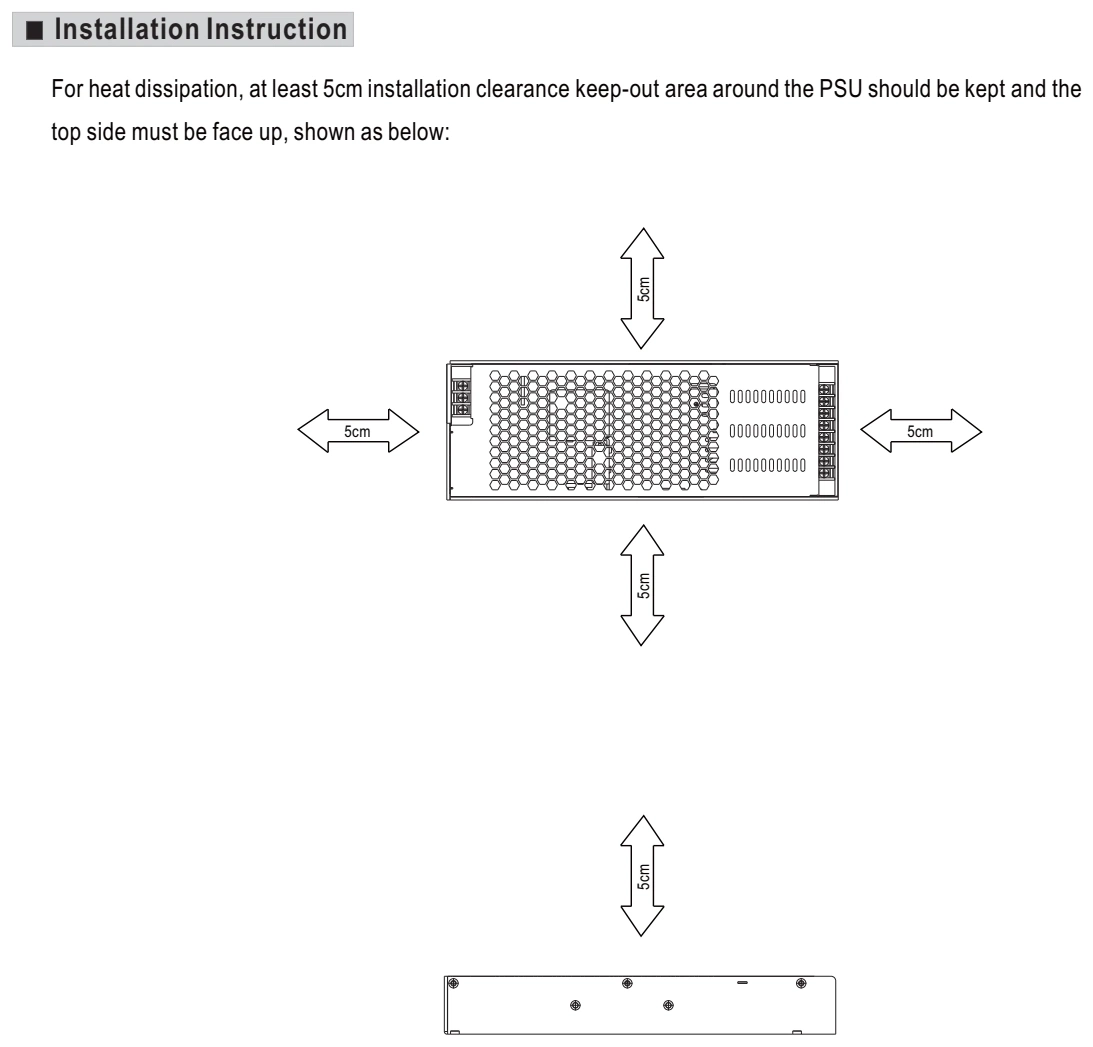

Схема установки · стр. 6

Увеличить рисунок ↗

Схема установки · стр. 6100%Открыть изображение ↗Закрыть ×

Оригинал в PDF · стр. 6 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL UMP-400-48 — стоечные и модульные системы питания. Параметры: выходное напряжение 48 В, выходной ток 8.3 А, мощность 398.4 Вт. Серия UMP-400. Характеристики, документация и запрос поставки в Казахстане.

Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.

Что проверить при выборе

Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.
