UHP-1500-380E

Характеристики

Производитель

MEAN WELL

Модель

UHP-1500-380E

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

1501 Вт

Выходное напряжение

380 В

Выходной ток

3.95 А

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,5 кг

ECCN по каталогу

EAR99

Обозначение параметров в каталоге

OP +380V3.95A

GTIN

4711287482279

Страна производства

Китай

Гарантия производителя

60 мес.

Данные производителя

Номинальный выходной ток (макс.)

3.95 А PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1800 мс, 60 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс/230 В перем. при 75% нагрузки 10 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 250 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≥0.95/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

95.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

8 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<0.75 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля,выход–земля:100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 2 ↗Условия измерения: примечания 8 в документе.

Габариты

290*140*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия UHP-1500-HV

Естественное воздушное охлаждение / Теплоотвод через корпус Источник ↗

Гарантия производителя · серия UHP-1500-HV

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия UHP-1500-HV

290 × 140 × 41 мм Источник ↗

Сертификаты серии · серия UHP-1500-HV

CUL, CB, CE, EAC, UKCA, Derka-old Источник ↗

Графики и чертежи производителя

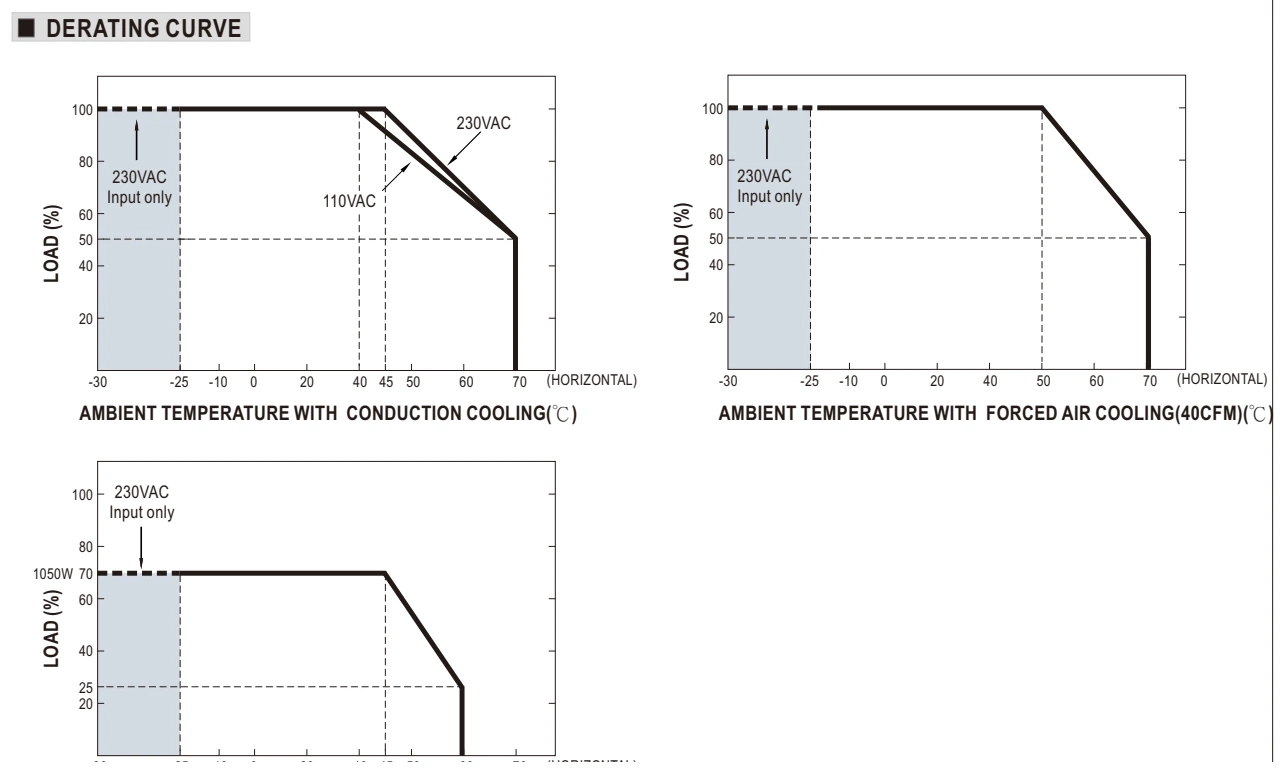

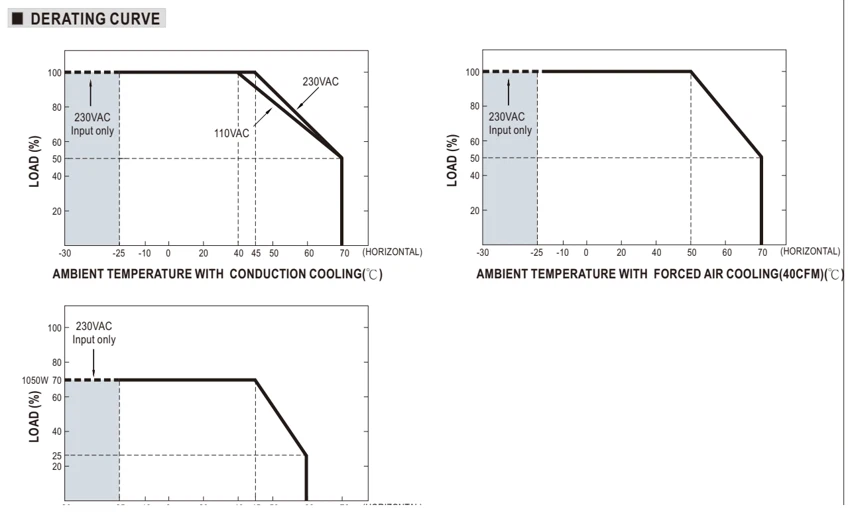

Снижение допустимой нагрузки · стр. 4

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

FORCED AIR

Принудительное воздушное охлаждение

LOAD

Нагрузка

VAC

В переменного тока

INPUT ONLY

Только вход

Оригинал в PDF · стр. 4 ↗

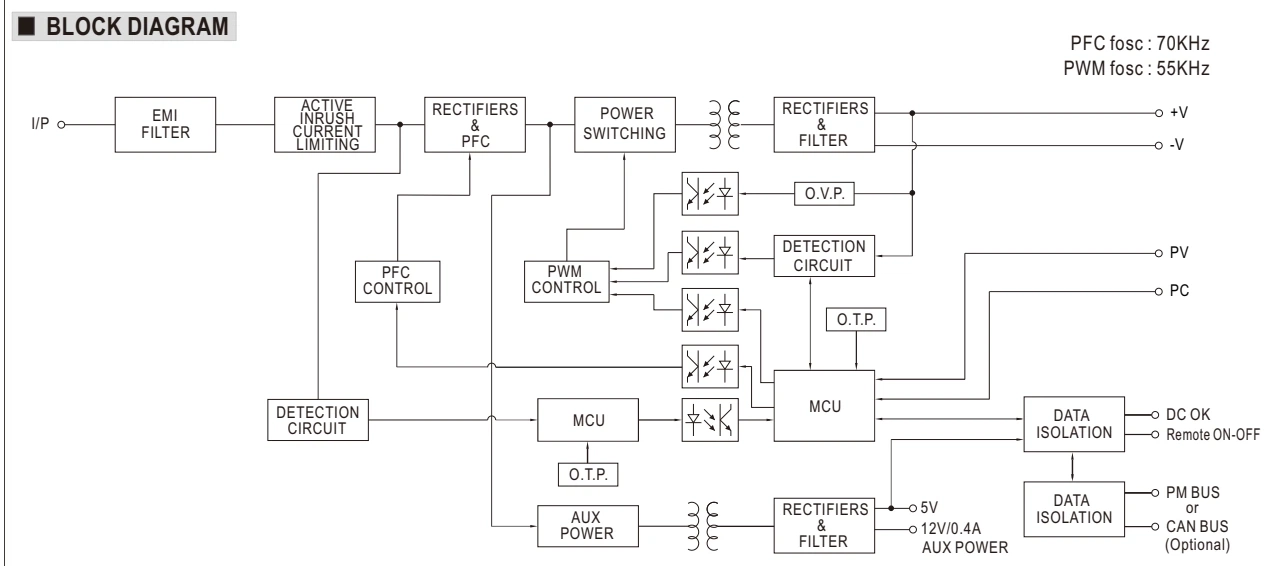

Функциональная схема · стр. 4

Увеличить рисунок ↗

Функциональная схема · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

PWM CONTROL

ШИМ-контроллер

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PFC

Коррекция коэффициента мощности

I/P

Вход

OFF

Выключено

ON

Включено

TC

Контрольная точка температуры корпуса

FOSC

Частота преобразования

Оригинал в PDF · стр. 4 ↗

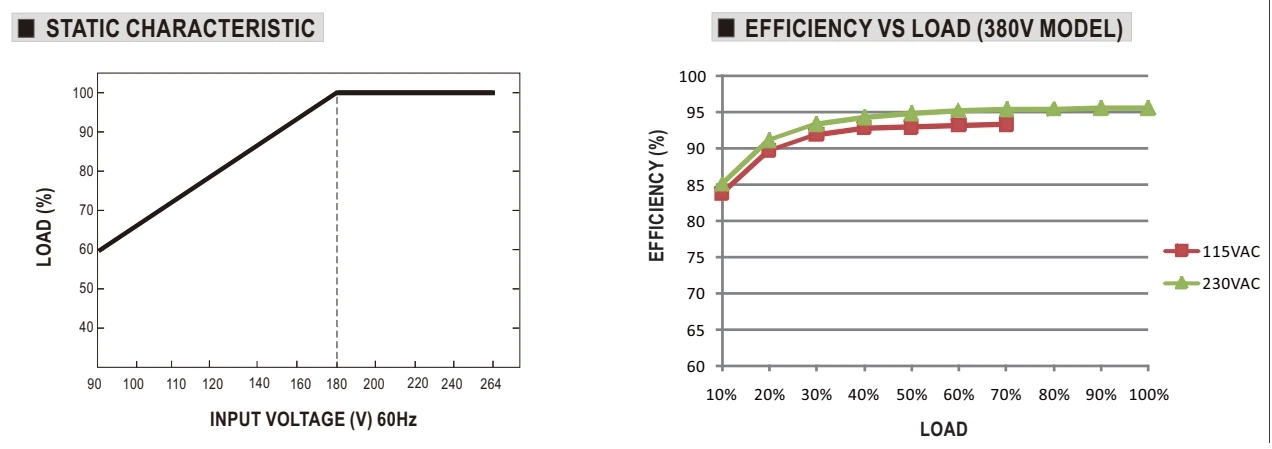

Нагрузка и входное напряжение · стр. 4

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 4 ↗

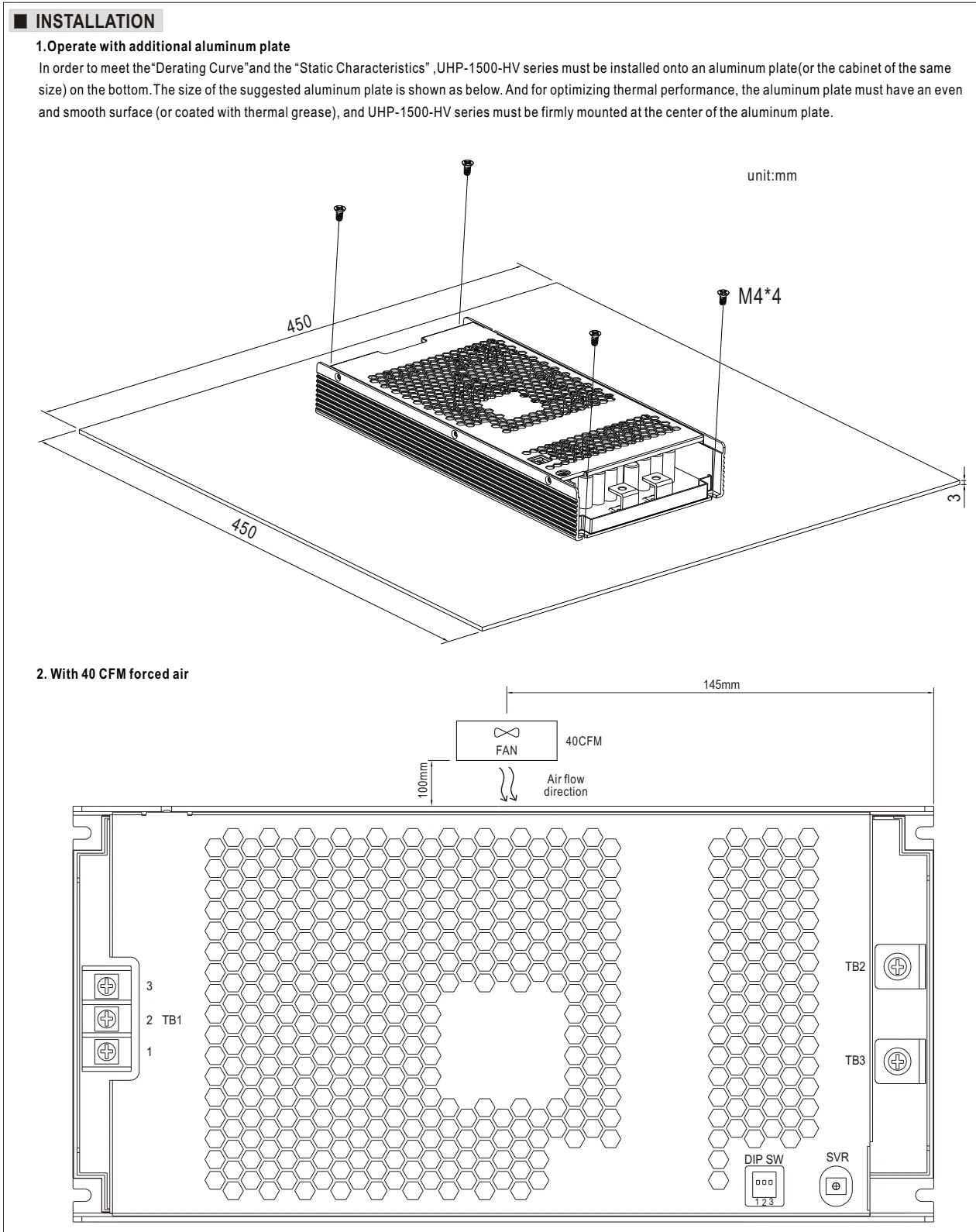

Установка · стр. 10

Увеличить рисунок ↗

Установка · стр. 10100%Открыть изображение ↗Закрыть ×

Обозначения

FORCED AIR

Принудительное воздушное охлаждение

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

FAN

Вентилятор

ON

Включено

MM

мм

AIR FLOW

Поток воздуха

DIRECTION

Направление

Оригинал в PDF · стр. 10 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
