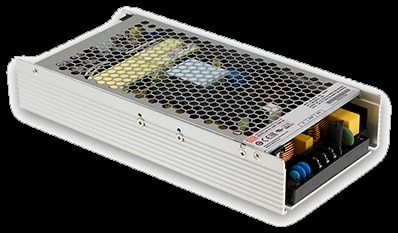

UHP-1000-36

Характеристики

Производитель

MEAN WELL

Модель

UHP-1000-36

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

1008 Вт

Выходное напряжение

36 В

Выходной ток

28 А

Выход 1

36 В · 28 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,738 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +36V28A

Размеры (Д × Ш × В)

240 × 115 × 41 мм

GTIN

4711287432939

Страна производства

Тайвань

Данные производителя

Выходное напряжение

36 В PDF, стр. 2 ↗

Номинальный выходной ток

28 А PDF, стр. 2 ↗

Номинальная выходная мощность

1008 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

240 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1000 мс, 50 мс/230 В перем. 1000 мс,50 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Время удержания (тип.)

12 мс/230 В перем. 12 мс/115 В перем. PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 250 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≥0.95/230 В перем. коэффициент мощности≥0.99/115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

КПД (тип.)

95.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

10.1 А/115 В перем. 5.3 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 20 А/115 В перем. 40 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<0.75 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход: 3.75 кВ перем. вход–земля: 2 кВ перем. выход–земля: 1.25 кВ перем. PDF, стр. 2 ↗

Габариты

240*115*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия UHP-1000

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия UHP-1000

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия UHP-1000

240 × 115 × 41 мм Источник ↗

Сертификаты серии · серия UHP-1000

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

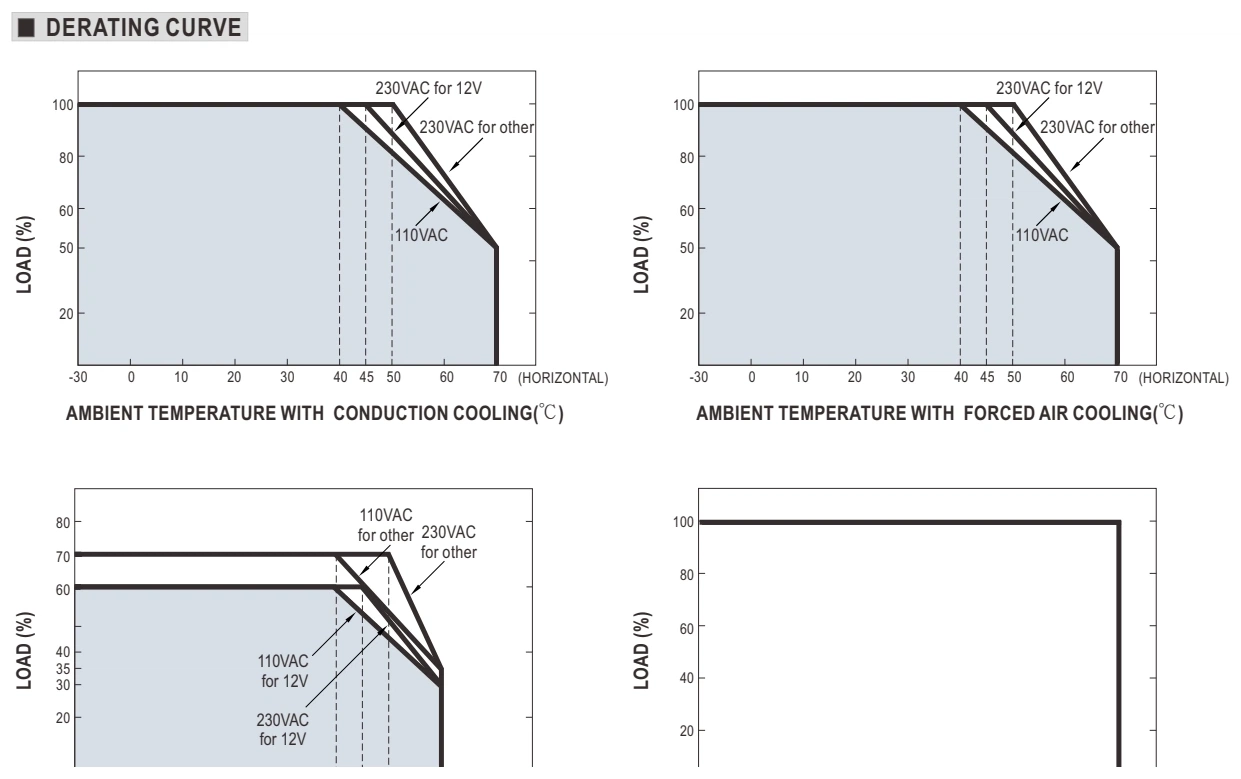

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

FORCED AIR

Принудительное воздушное охлаждение

LOAD

Нагрузка

VAC

В переменного тока

Оригинал в PDF · стр. 3 ↗

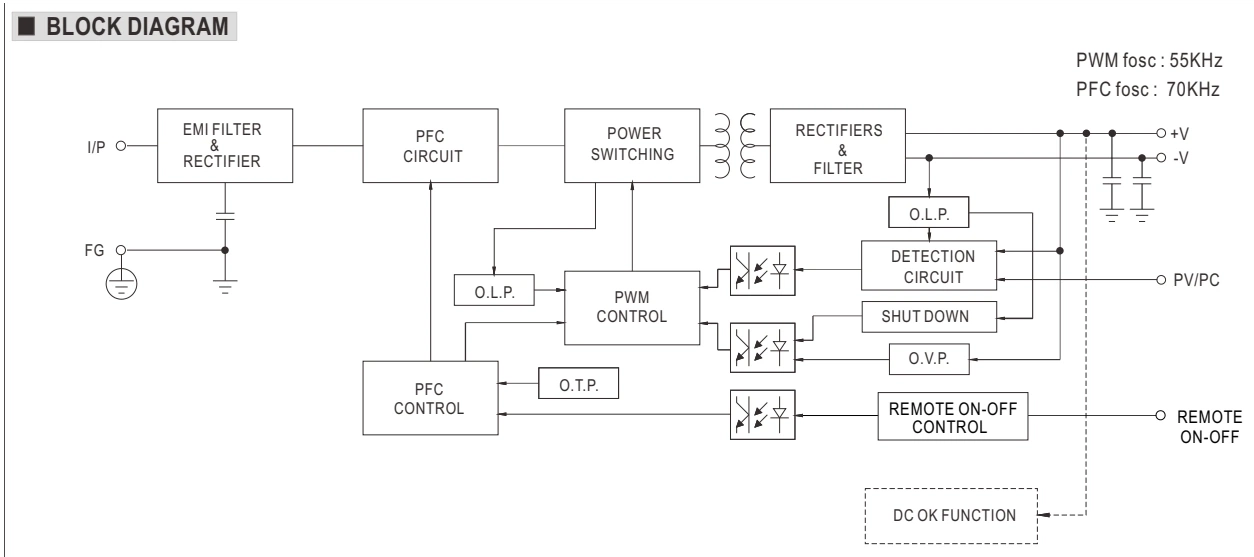

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

FUNCTION

Назначение

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PFC

Коррекция коэффициента мощности

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

REMOTE CONTROL

Дистанционное управление

Оригинал в PDF · стр. 3 ↗

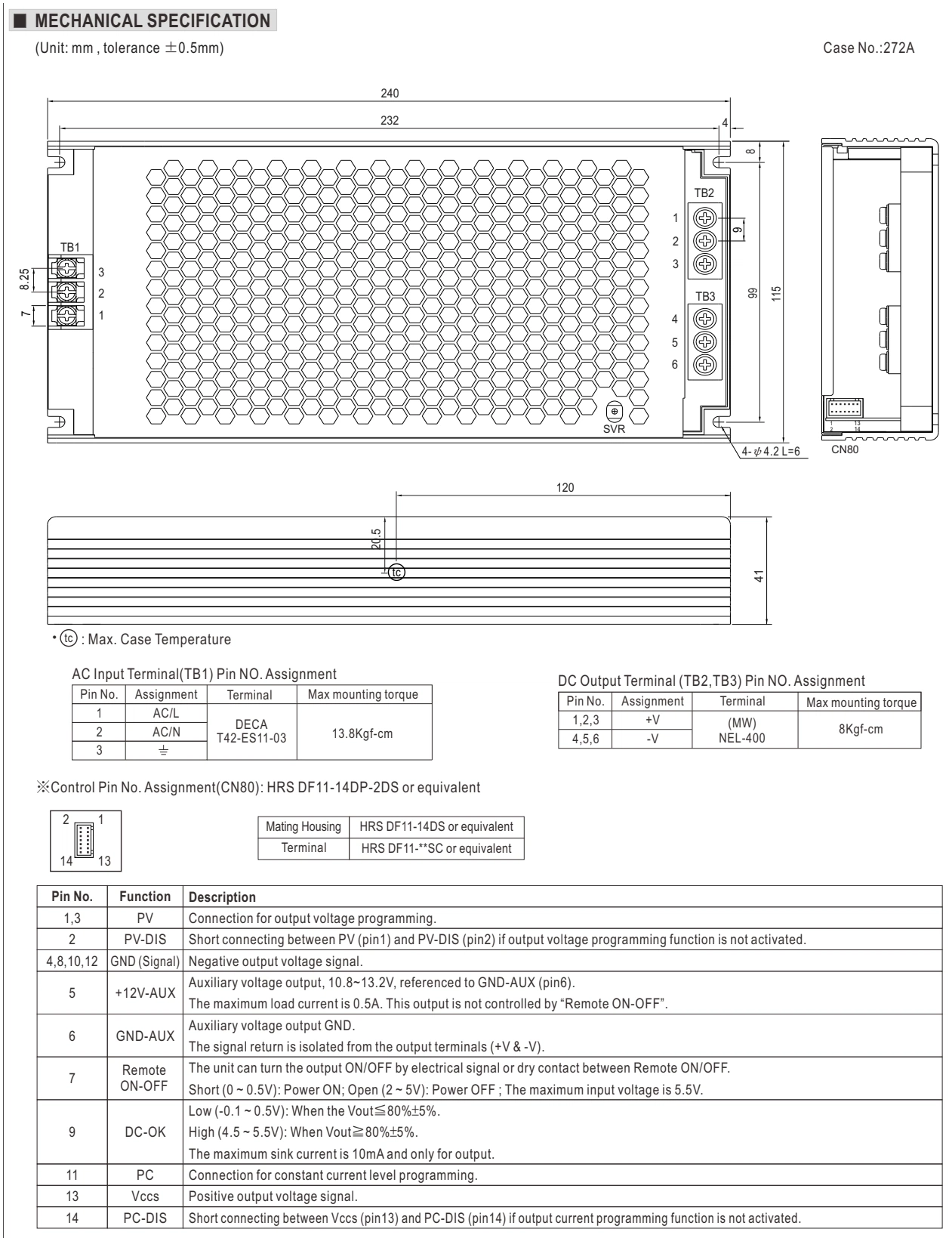

Габаритный чертёж · стр. 6

Увеличить рисунок ↗

Габаритный чертёж · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

CONSTANT CURRENT

Стабилизация тока

OUTPUT VOLTAGE

Выходное напряжение

OUTPUT CURRENT

Выходной ток

INPUT VOLTAGE

Входное напряжение

DESCRIPTION

Описание

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

POWER

Мощность

LOAD

Нагрузка

MAX.

Максимум

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

MATING HOUSING

Корпус ответного разъёма

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 6 ↗

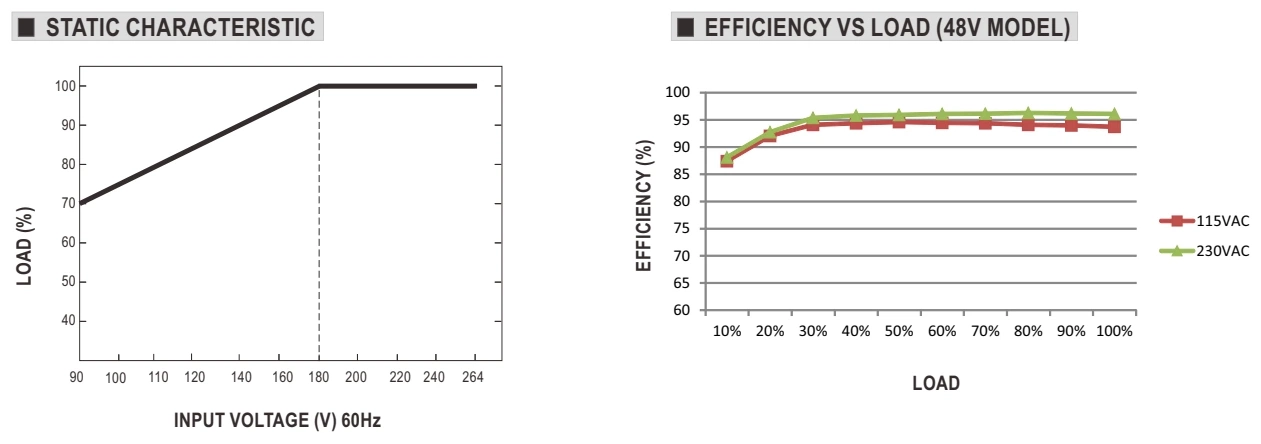

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗
