TS-400-224B

Характеристики

Производитель

MEAN WELL

Модель

TS-400-224B

Тип

Инверторы DC/AC

Мощность по каталогу

400 Вт

Стандарты безопасности (по каталогу)

CE,FCC,Ee-Mark,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,733 кг

Код HS по каталогу

8504401400

ECCN по каталогу

EAR99

Входное напряжение

10.5~15, 21~30, 42~60

Обозначение параметров в каталоге

I/P +24V20A

Размеры (Д × Ш × В)

205 × 158 × 67 мм

GTIN

4711287467726

Страна производства

Китай

Данные производителя

Графики и чертежи производителя

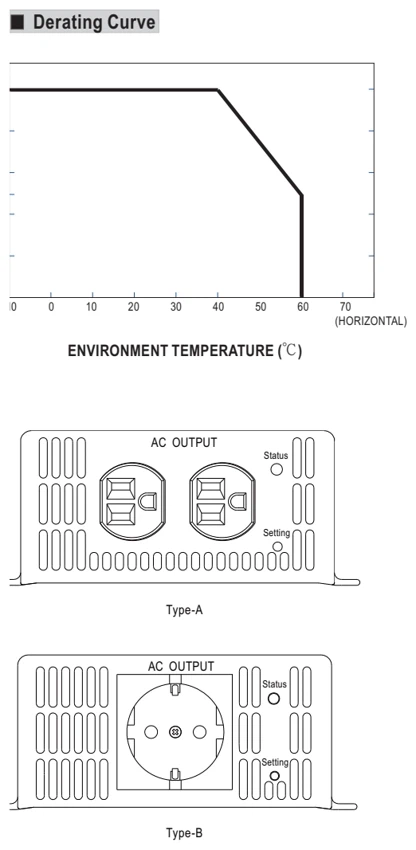

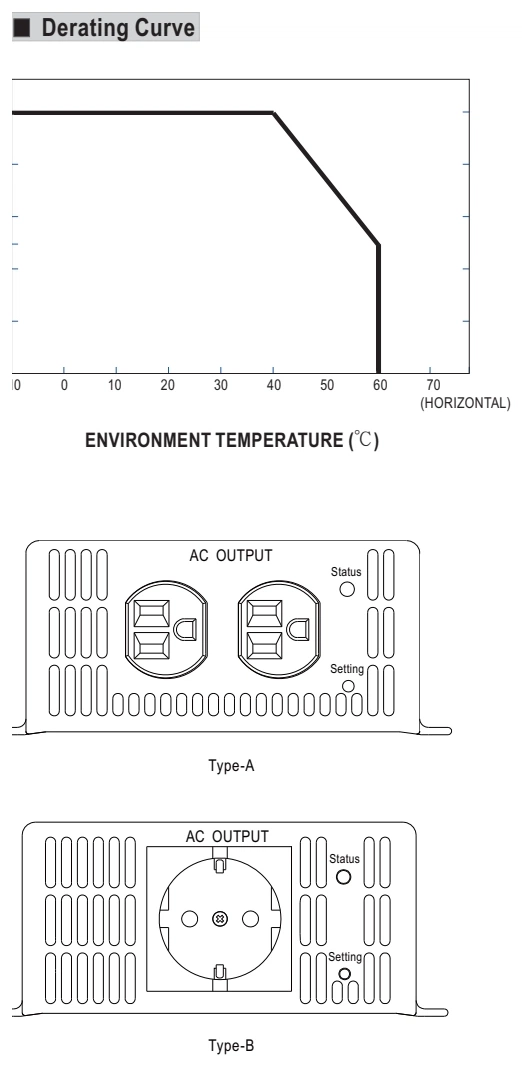

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

HORIZONTAL

Горизонтальное положение

Оригинал в PDF · стр. 2 ↗

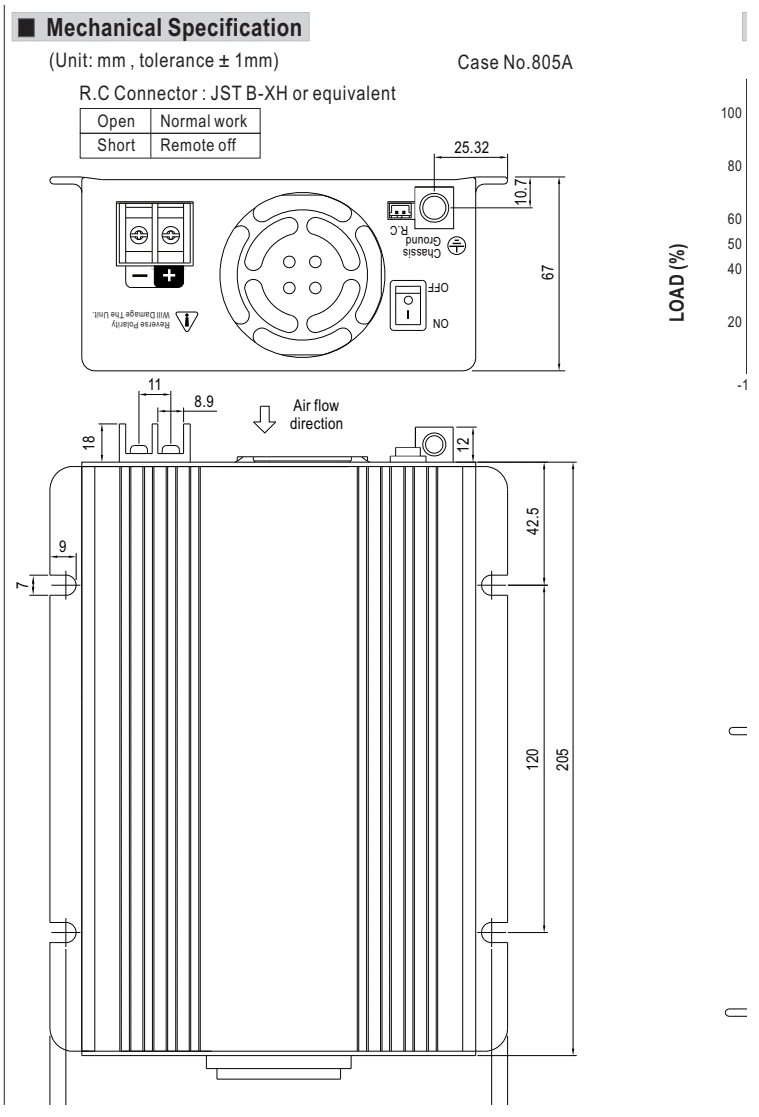

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

CONNECTOR

Разъём

CASE NO.

Номер корпуса

OFF

Выключено

AIR FLOW

Поток воздуха

DIRECTION

Направление

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

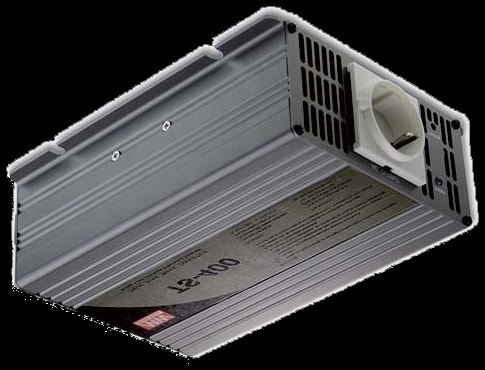

Силовой DC-AC инвертор с чистой синусоидой. Выходная мощность 400 Вт. Выход 230 В AC. Напряжение батареи 24 В DC. Соединитель (розетка) TYPE-B стандартный Европа.

Инверторы преобразуют постоянное напряжение в переменное. Подбор зависит от характера нагрузки, формы выходного сигнала и режима работы.

Что проверить при выборе

Проверьте пусковую мощность потребителей, диапазон напряжения батареи и допустимое время перегрузки. Сетевые и автономные исполнения имеют разные требования к подключению.

Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
