TDR-960-48

Характеристики

Производитель

MEAN WELL

Модель

TDR-960-48

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

960 Вт

Выходное напряжение

48 В

Выходной ток

20 А

Выход 1

48 В · 20 А

Стандарты безопасности (по каталогу)

CB,CE,BIS,EAC,UKCA,UL-1

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,467 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

340~550

Обозначение параметров в каталоге

O/P +48V20A

Размеры (Д × Ш × В)

110 × 125.2 × 150 мм

GTIN

4711287422510

Страна производства

Тайвань

Данные производителя

Выходное напряжение

48 В PDF, стр. 1 ↗

Номинальный выходной ток

20 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 20 А PDF, стр. 1 ↗

Номинальная выходная мощность

960 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

250 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

48 ~ 55 В PDF, стр. 1 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Время запуска и нарастания

1000 мс, 100 мс/400 В перем. 800 мс, 100 мс/500 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

12 мс / 400 В перем. 14 мс / 500 В перем. при полной нагрузке PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Коэффициент мощности (тип.)

коэффициент мощности≧0.88/400 В перем. коэффициент мощности≧0.86/500 В перем. при полной нагрузке PDF, стр. 1 ↗

КПД (тип.)

94.5% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

2 А/400 В перем. 1.4 А/500 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 60 А PDF, стр. 1 ↗

Ток утечки

<3.5 мА / 530 В перем. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

110*125.2*150 мм (Ш × В × Г) PDF, стр. 1 ↗

Охлаждение · серия TDR-960

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия TDR-960

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия TDR-960

150 × 110 × 125.2 мм Источник ↗

Сертификаты серии · серия TDR-960

CB, CE, EAC, UKCA, BIS, UL-1, RCM Источник ↗

Графики и чертежи производителя

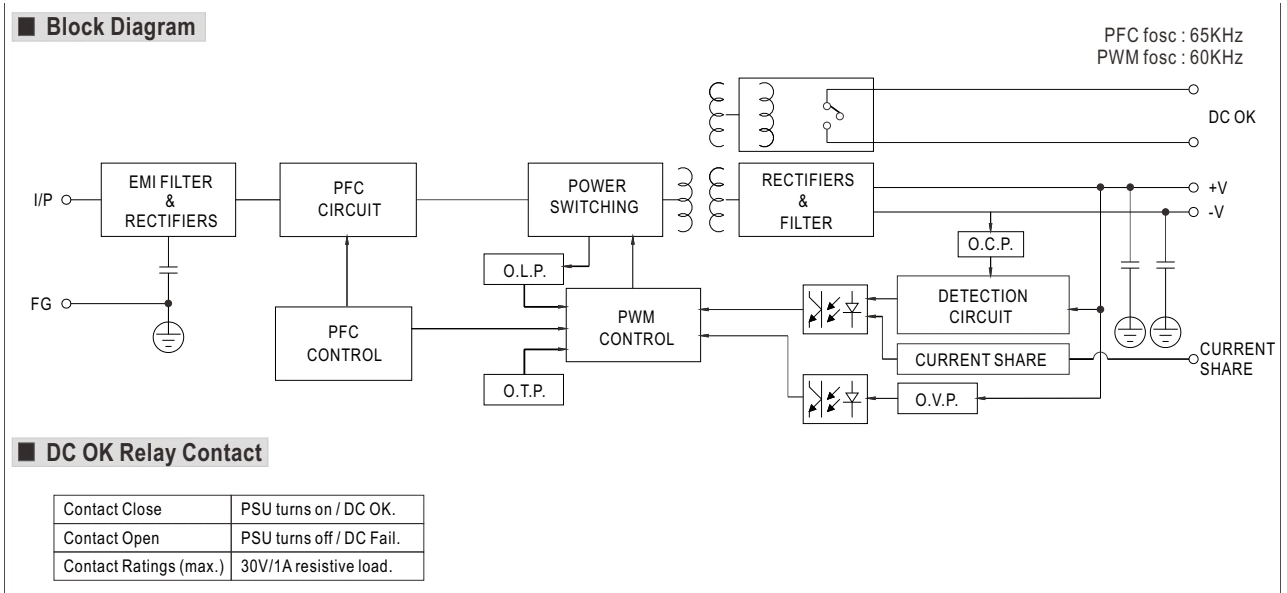

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

O.C.P.

Защита от превышения тока

LOAD

Нагрузка

MAX.

Максимум

PFC

Коррекция коэффициента мощности

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

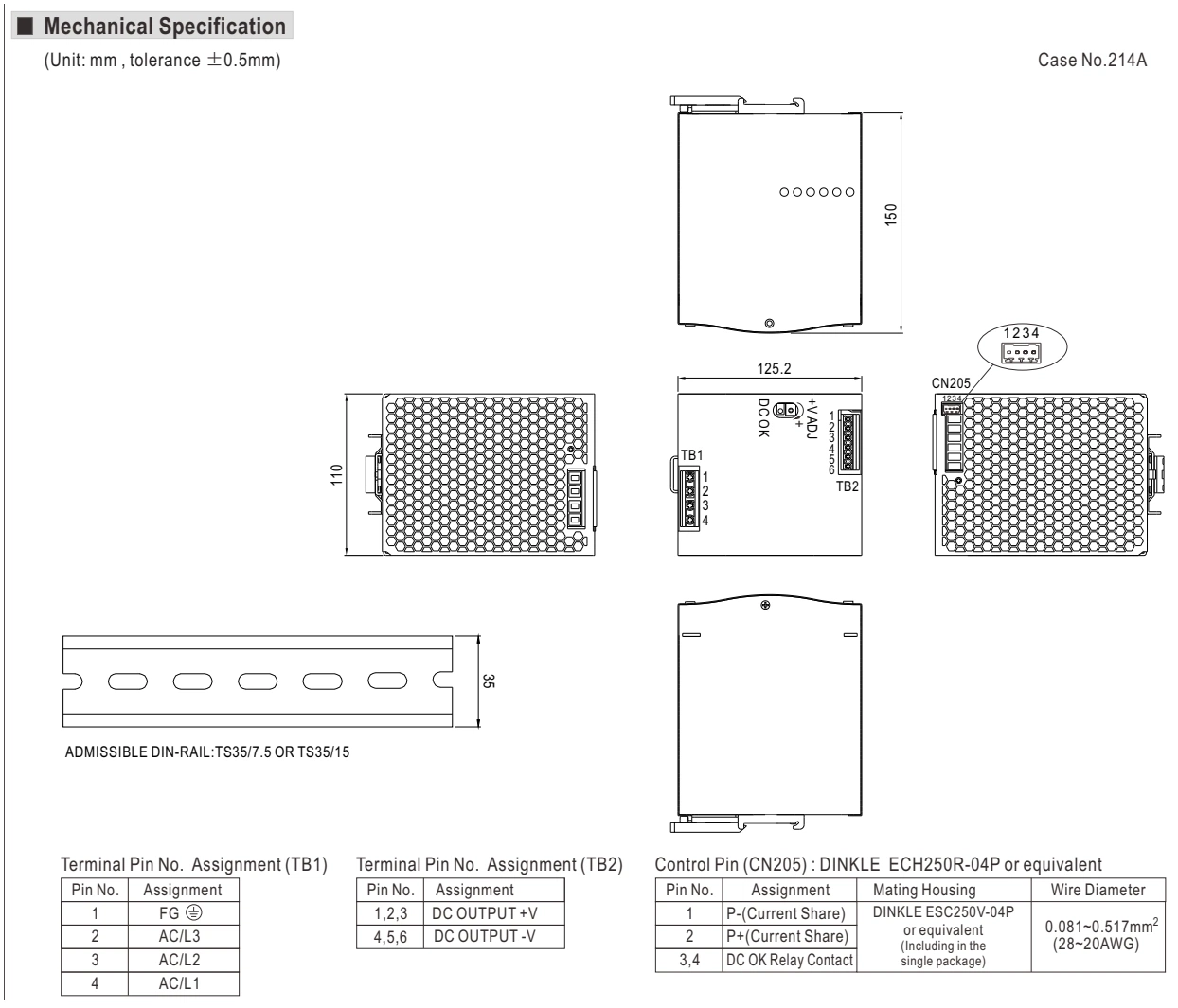

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

CONTROL

Управление

PIN NO.

Номер контакта

WIRE

Провод

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 2 ↗

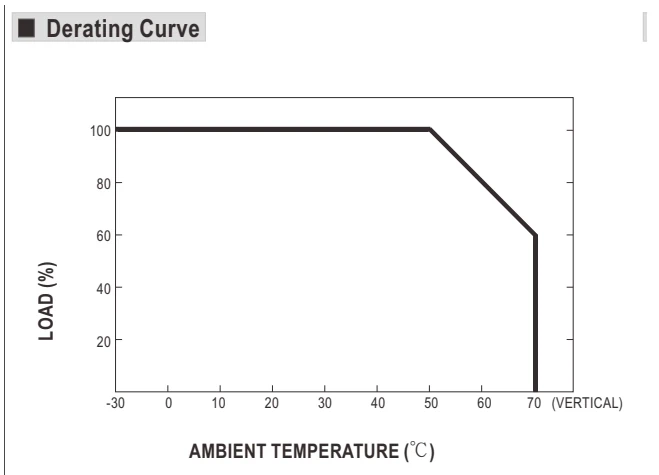

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

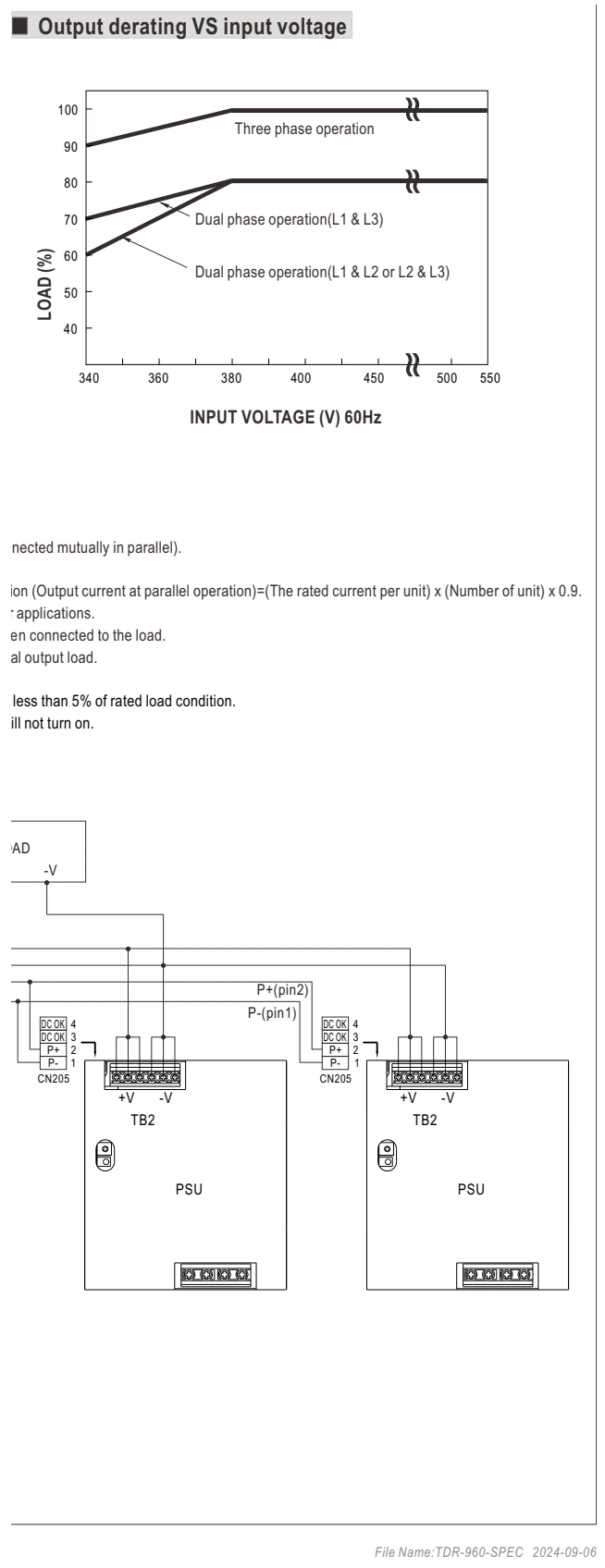

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT CURRENT

Выходной ток

INPUT VOLTAGE

Входное напряжение

OUTPUT LOAD

Выходная нагрузка

LOAD

Нагрузка

UNIT

Единицы измерения

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL TDR-960-48 — блоки питания на din-рейку. Параметры: выходное напряжение 48 В, выходной ток 20 А, мощность 960 Вт. Серия TDR-960. Характеристики, документация и запрос поставки в Казахстане.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
