TDR-480-24

Характеристики

Производитель

MEAN WELL

Модель

TDR-480-24

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

480 Вт

Выходное напряжение

24 В

Выходной ток

20 А

Выход 1

24 В · 20 А

Стандарты безопасности (по каталогу)

CB,CE,BIS,EAC,UKCA,UL-1

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,5 кг

ECCN по каталогу

EAR99

Входное напряжение

340~550

Обозначение параметров в каталоге

O/P +24V20A

Размеры (Д × Ш × В)

85.5 × 125.2 × 128.5 мм

GTIN

4711287422480

Страна производства

Китай

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

20 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 20 А PDF, стр. 2 ↗

Номинальная выходная мощность

480 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

1200 мс, 60 мс/400 В перем. 800 мс, 60 мс/500 В перем. при полной нагрузке PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≧0.9/400 В перем. коэффициент мощности≧0.88/500 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

92.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

0.85 А/400 В перем. 0.7 А/500 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск50 А PDF, стр. 2 ↗

Ток утечки

<3.5 мА/ 530 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

85.5*125.2*128.5 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия TDR-480

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия TDR-480

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия TDR-480

128.5 × 85.5 × 125.2 мм Источник ↗

Сертификаты серии · серия TDR-480

CB, CE, EAC, UKCA, BIS, UL-1, RCM Источник ↗

Графики и чертежи производителя

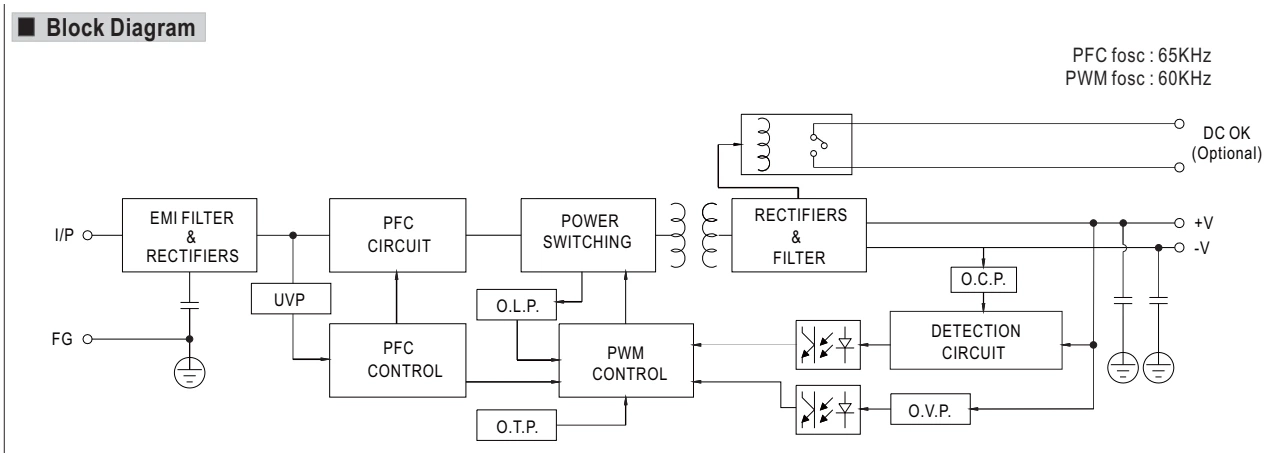

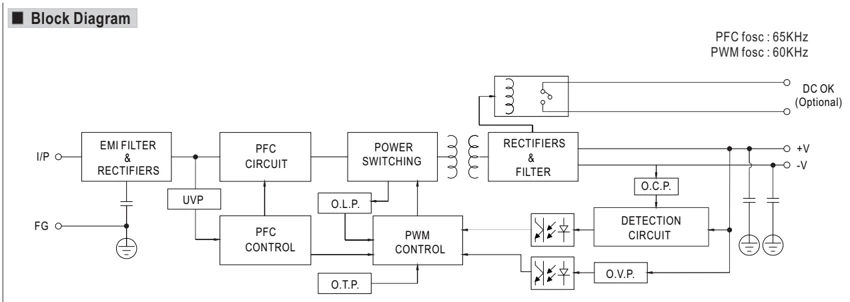

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

O.C.P.

Защита от превышения тока

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

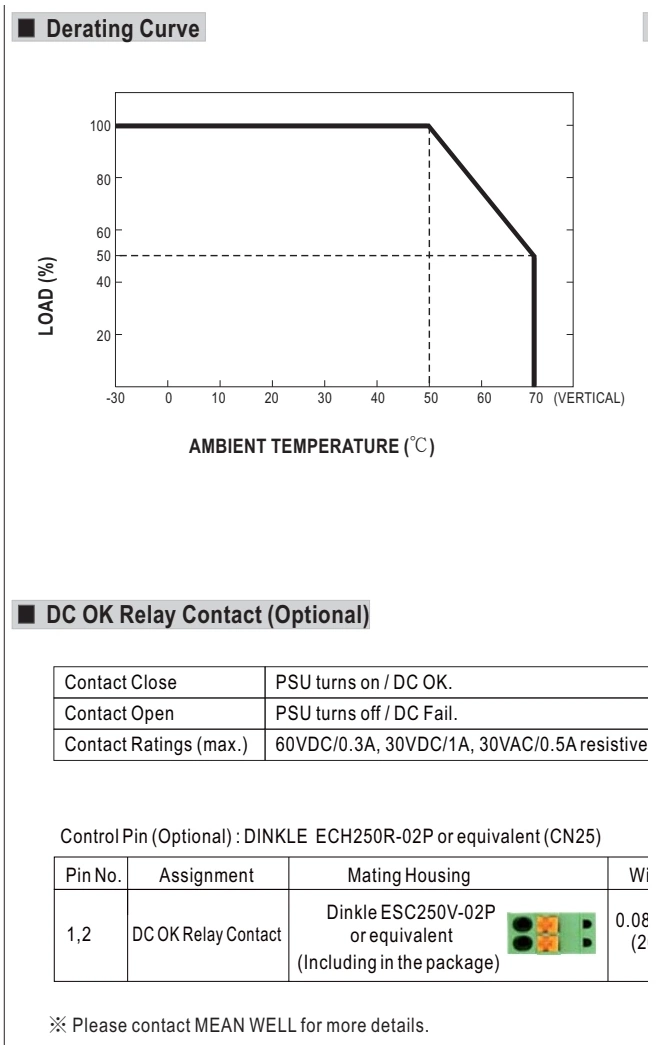

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

ASSIGNMENT

Назначение

VERTICAL

Вертикальное положение

MAX.

Максимум

OFF

Выключено

VAC

В переменного тока

VDC

В постоянного тока

ON

Включено

Оригинал в PDF · стр. 3 ↗

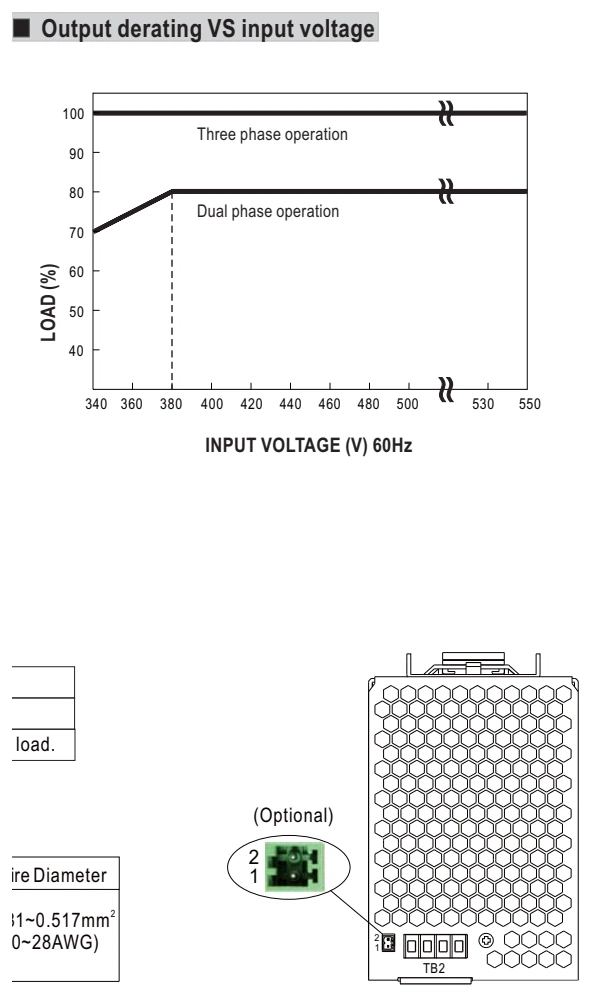

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

MM

мм

Оригинал в PDF · стр. 3 ↗

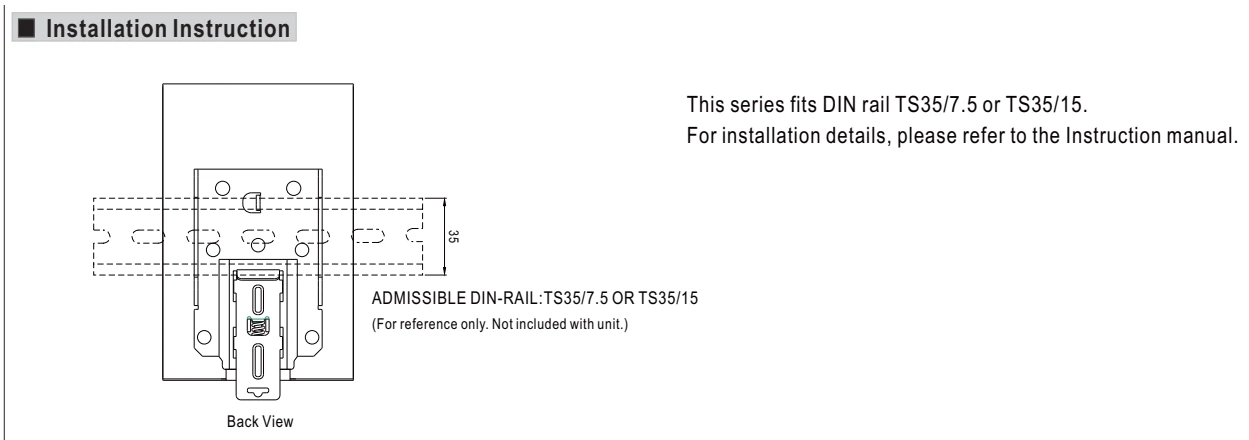

Схема установки · стр. 4

Увеличить рисунок ↗

Схема установки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

UNIT

Единицы измерения

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Трехфазный промышленный блок питания 480 Вт на DIN рейку с PFC функцией. AC/DC преобразователь: выход 24В @ 20А; вход: 3-фазы 340~550VAC (2-фазная работа возможна), 480~780VDC ; -30...+70°C

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
