MEAN WELL / TDR-240
MEAN WELL TDR-240-48 — фото серии TDR-240
Изображение серии TDR-240. Внешний вид исполнения может отличаться.
Блоки питания на DIN-рейку

TDR-240-48

240W Three Phase Industrial DIN RAIL with PFC Function TDR-240 series

Мощность240 Вт
Напряжение48 В
Ток5 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Под заказ

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
TDR-240-48
Тип
Блоки питания на DIN-рейку
Выходная мощность (U × I)
240 Вт
Выходное напряжение
48 В
Выходной ток
5 А
Выход 1
48 В · 5 А
Стандарты безопасности (по каталогу)
CUL-Listed,TUV-62368-1,CE,BIS,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
ECCN по каталогу
EAR99
Входное напряжение
340~550
Обозначение параметров в каталоге
O/P +48V5A
Размеры (Д × Ш × В)
63 × 125.2 × 113.5 мм
GTIN
4711287422473
Страна производства
Китай

Данные производителя

Выходное напряжение
48 В PDF, стр. 2 ↗
Номинальный выходной ток
5 А PDF, стр. 2 ↗
Диапазон выходного тока
0 ~ 5 А PDF, стр. 2 ↗
Номинальная выходная мощность
240 Вт PDF, стр. 2 ↗
Пульсации и шум (макс.)
120 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Допуск выходного напряжения
±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
Нестабильность по входному напряжению
±0.5% PDF, стр. 2 ↗
Нестабильность по нагрузке
±1.0% PDF, стр. 2 ↗
Время запуска и нарастания
2000 мс, 60 мс/400 В перем. 1500 мс, 60 мс/500 В перем. при полной нагрузке PDF, стр. 2 ↗
Входной ток переменного напряжения (тип.)
0.69 А/400 В перем. 0.6 А/500 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск50 А PDF, стр. 2 ↗
Ток утечки
<2 мА/ 530 В перем. PDF, стр. 2 ↗
Рабочая температура
-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
Рабочая влажность
20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температурный коэффициент
±0.05%/°C(0 ~ 60 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:4.87 кВ перем. вход–земля:2.4 кВ перем. выход–земля:0.5 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
63*125.2*113.5 мм (Ш × В × Г) PDF, стр. 2 ↗
Охлаждение · серия TDR-240
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия TDR-240
3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия TDR-240
113.5 × 63 × 125.2 мм Источник ↗
Сертификаты серии · серия TDR-240
CUL-Listed, TUV-62368-1, CE, EAC, UKCA, BIS, RCM Источник ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 400 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 2 · стр. 2

Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.

Примечание в документе производителя ↗

Примечание 5 · стр. 2

Для длительной работы на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу и по 5 мм слева и справа. Если соседнее устройство выделяет тепло, рекомендуется зазор 15 мм.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».

Примечание в документе производителя ↗
Графики и чертежи производителя

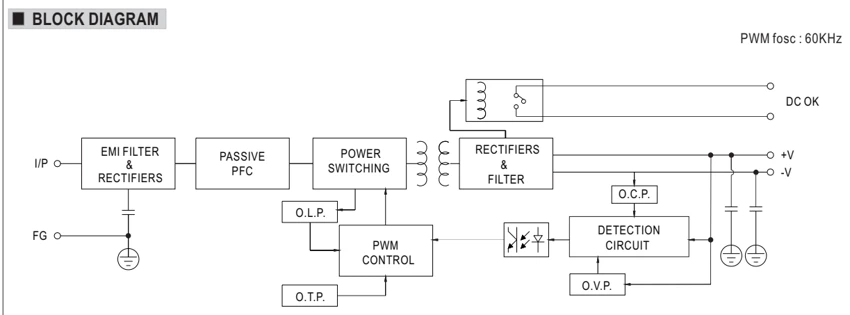

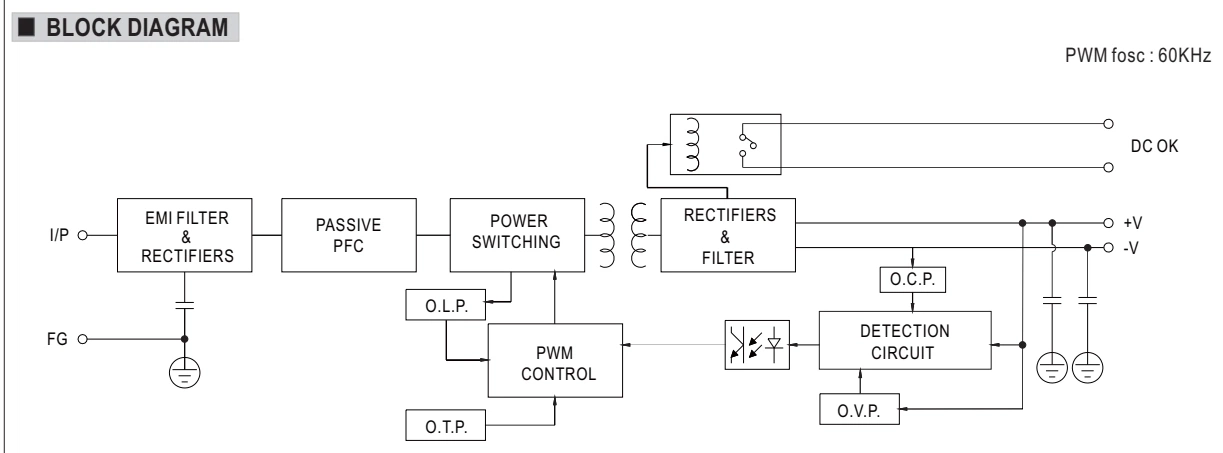

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
O.C.P.
Защита от превышения тока
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
FOSC
Частота преобразования
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
O.C.P.
Защита от превышения тока
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
FOSC
Частота преобразования
Оригинал в PDF · стр. 3 ↗

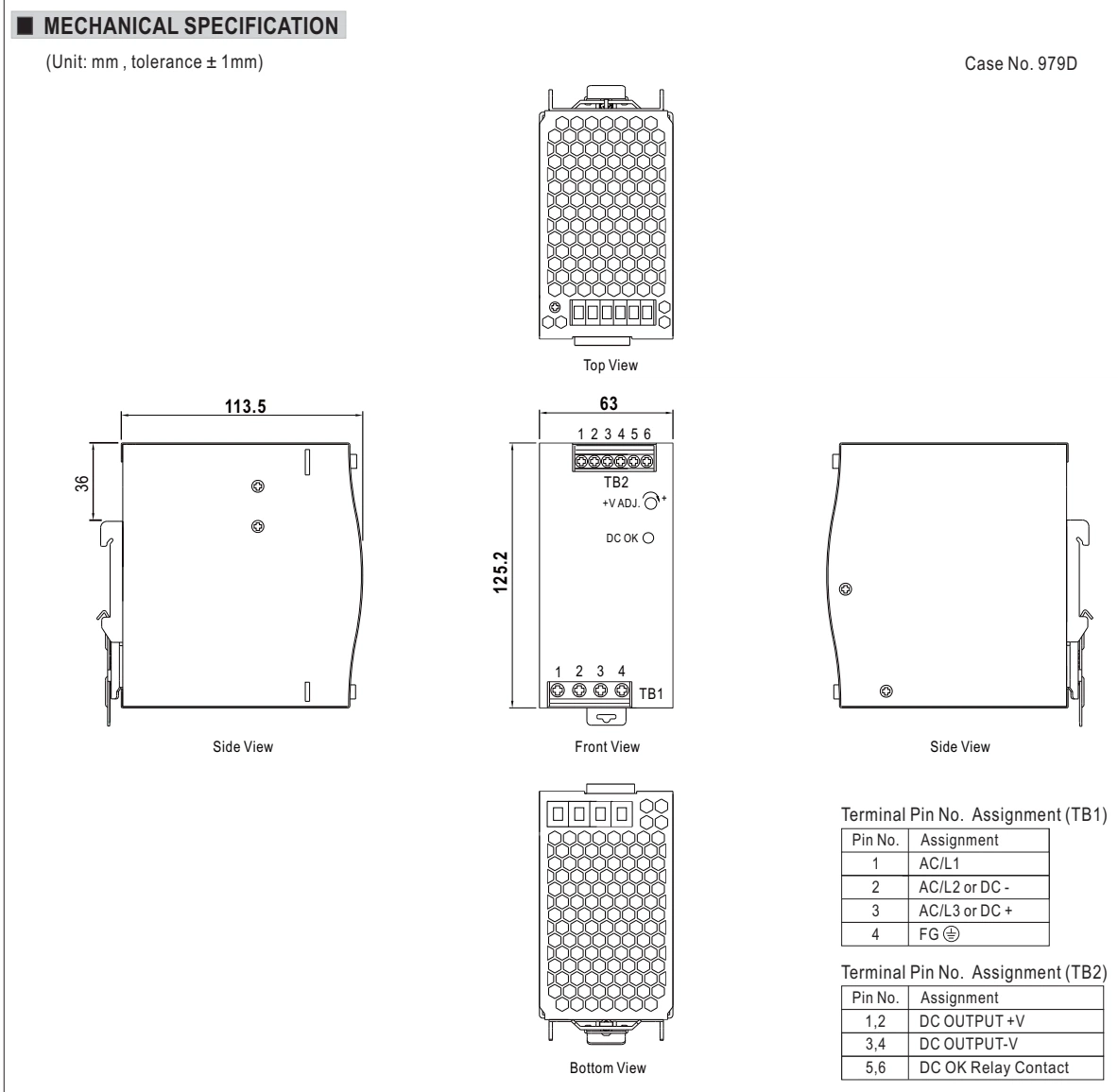

Габаритный чертёж · стр. 4

Габаритный чертёж · стр. 4Увеличить рисунок ↗
Обозначения
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
FRONT VIEW
Вид спереди
SIDE VIEW
Вид сбоку
DC OUTPUT
Выход постоянного тока
CASE NO.
Номер корпуса
TOP VIEW
Вид сверху
TERMINAL
Клемма
PIN NO.
Номер контакта
FG
Защитное заземление
AC/L
Фаза входного питания
TERMINAL PIN NO.
Номер контакта клеммы
UNIT: MM , TOLERANCE ±1MM
Размеры в миллиметрах; допуск ±1 мм.
Габаритный чертёж · стр. 4Открыть изображение ↗

Обозначения

BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
FRONT VIEW
Вид спереди
SIDE VIEW
Вид сбоку
DC OUTPUT
Выход постоянного тока
CASE NO.
Номер корпуса
TOP VIEW
Вид сверху
TERMINAL
Клемма
PIN NO.
Номер контакта
FG
Защитное заземление
AC/L
Фаза входного питания
TERMINAL PIN NO.
Номер контакта клеммы
UNIT: MM , TOLERANCE ±1MM
Размеры в миллиметрах; допуск ±1 мм.
Оригинал в PDF · стр. 4 ↗

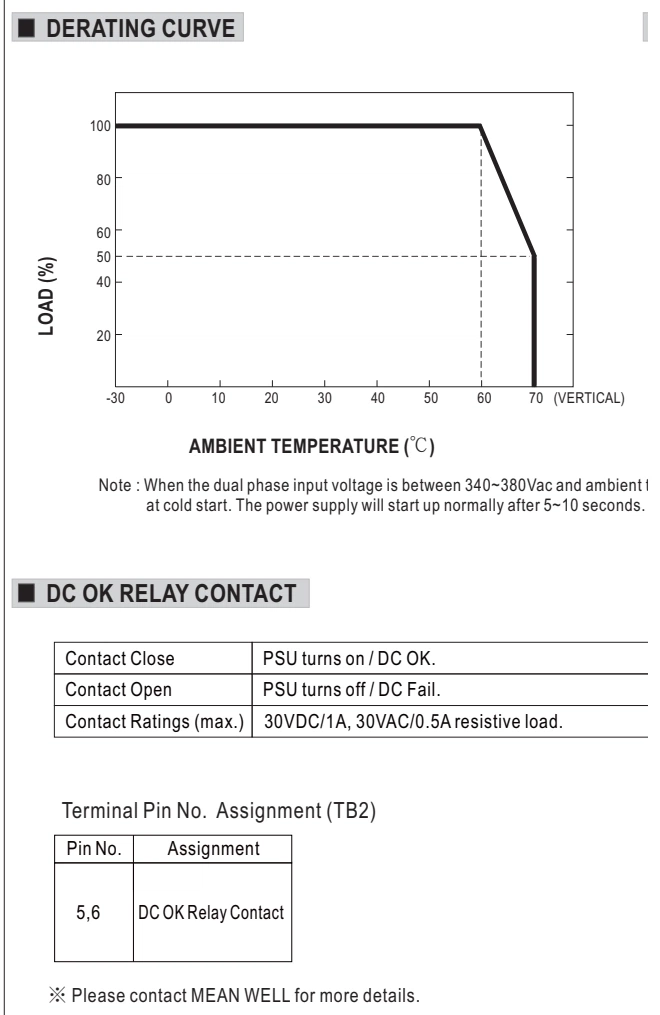

Снижение допустимой нагрузки · стр. 3

Снижение допустимой нагрузки · стр. 3Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
INPUT VOLTAGE
Входное напряжение
ASSIGNMENT
Назначение
VERTICAL
Вертикальное положение
TERMINAL
Клемма
PIN NO.
Номер контакта
POWER
Мощность
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
VAC
В переменного тока
VDC
В постоянного тока
ON
Включено
TERMINAL PIN NO.
Номер контакта клеммы
Снижение допустимой нагрузки · стр. 3Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
INPUT VOLTAGE
Входное напряжение
ASSIGNMENT
Назначение
VERTICAL
Вертикальное положение
TERMINAL
Клемма
PIN NO.
Номер контакта
POWER
Мощность
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
VAC
В переменного тока
VDC
В постоянного тока
ON
Включено
TERMINAL PIN NO.
Номер контакта клеммы
Оригинал в PDF · стр. 3 ↗

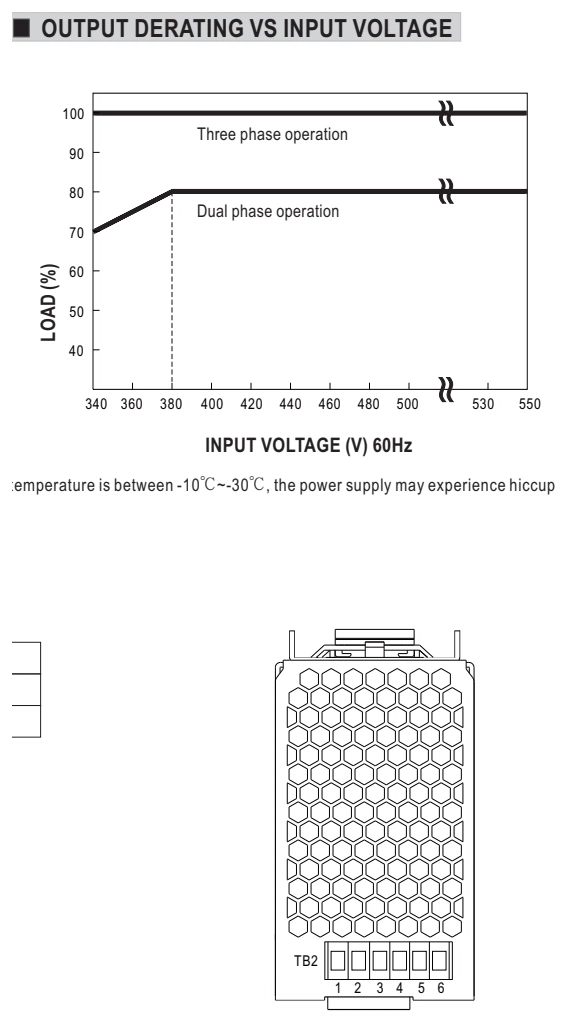

Нагрузка и входное напряжение · стр. 3

Нагрузка и входное напряжение · стр. 3Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
HICCUP
Циклическое отключение и повторный запуск
POWER
Мощность
HZ
Гц
Нагрузка и входное напряжение · стр. 3Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
HICCUP
Циклическое отключение и повторный запуск
POWER
Мощность
HZ
Гц
Оригинал в PDF · стр. 3 ↗

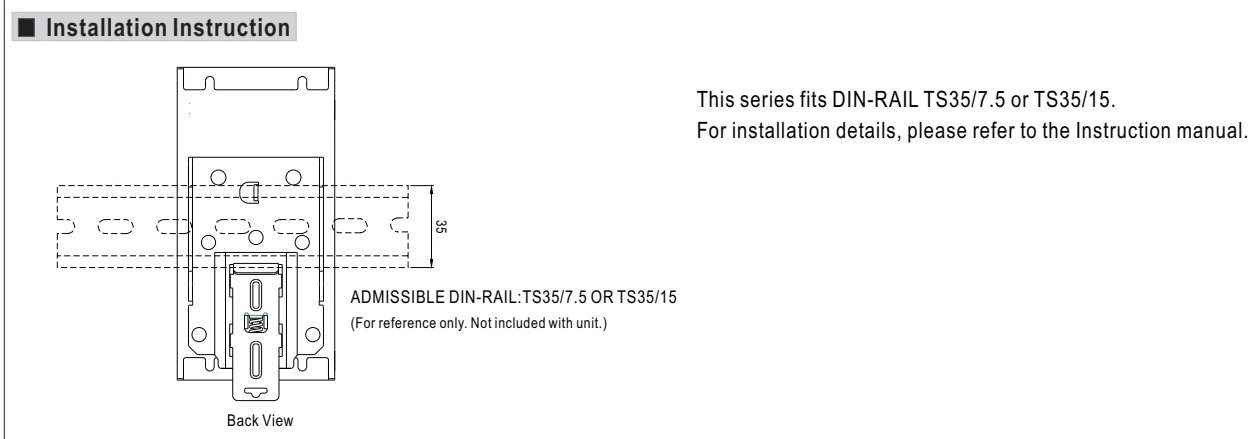

Схема установки · стр. 4

Схема установки · стр. 4Увеличить рисунок ↗
Обозначения
UNIT
Единицы измерения
ADMISSIBLE DIN-RAIL
Подходящая DIN-рейка
Схема установки · стр. 4Открыть изображение ↗

Обозначения

UNIT
Единицы измерения
ADMISSIBLE DIN-RAIL
Подходящая DIN-рейка
Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

240W Three Phase Industrial DIN RAIL with PFC Function TDR-240 series

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства TDR-240 уточнит менеджер при обращении.

Документация относится к семейству TDR-240. Открыть страницу производителя ↗
