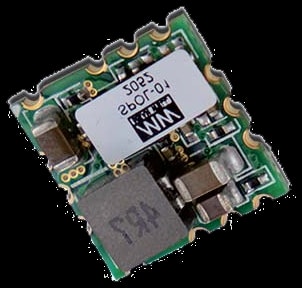

SPOL-01
MEAN WELL SPOL-01 — dc/dc-преобразователи. Параметры: мощность 5.5 Вт. Серия SPOL-01. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- SPOL-01
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 5.5 Вт
- Стандарты безопасности (по каталогу)
- CE,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,002 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 3~14
- Обозначение параметров в каталоге
- SMD POL 1A ; 3~14Vin, 0.9~5.5Vo Adj
- Размеры (Д × Ш × В)
- 12.4 × 12.4 × 4 мм
- GTIN
- 4711287486642
- Страна производства
- Тайвань
- Гарантия производителя
- 36 мес.
Данные производителя
- Входное напряжение
- 3~14 В пост. PDF, стр. 3 ↗
- Точность выходного напряжения
- ±3% PDF, стр. 3 ↗
- Номинальный выходной ток
- 1.0 А PDF, стр. 3 ↗
- Пульсации и шум
- 40 мВ пик-пик PDF, стр. 3 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.3% PDF, стр. 3 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по нагрузке
- ±0.3% PDF, стр. 3 ↗Условия измерения: примечания 5 в документе.
- Частота преобразования (тип.)
- 800 кГц PDF, стр. 3 ↗
- Рабочая температура
- -40 ~ +82 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 3 ↗
- Рабочая влажность
- 20% ~ 90% отн. вл. без конденсации PDF, стр. 3 ↗
- Температура и влажность хранения
- -55 ~ +125 °C, 10 ~ 95%отн. вл. без конденсации PDF, стр. 3 ↗
- Температурный коэффициент
- 0.03% /°C(0 ~ 90 °C) PDF, стр. 3 ↗
Графики и чертежи производителя

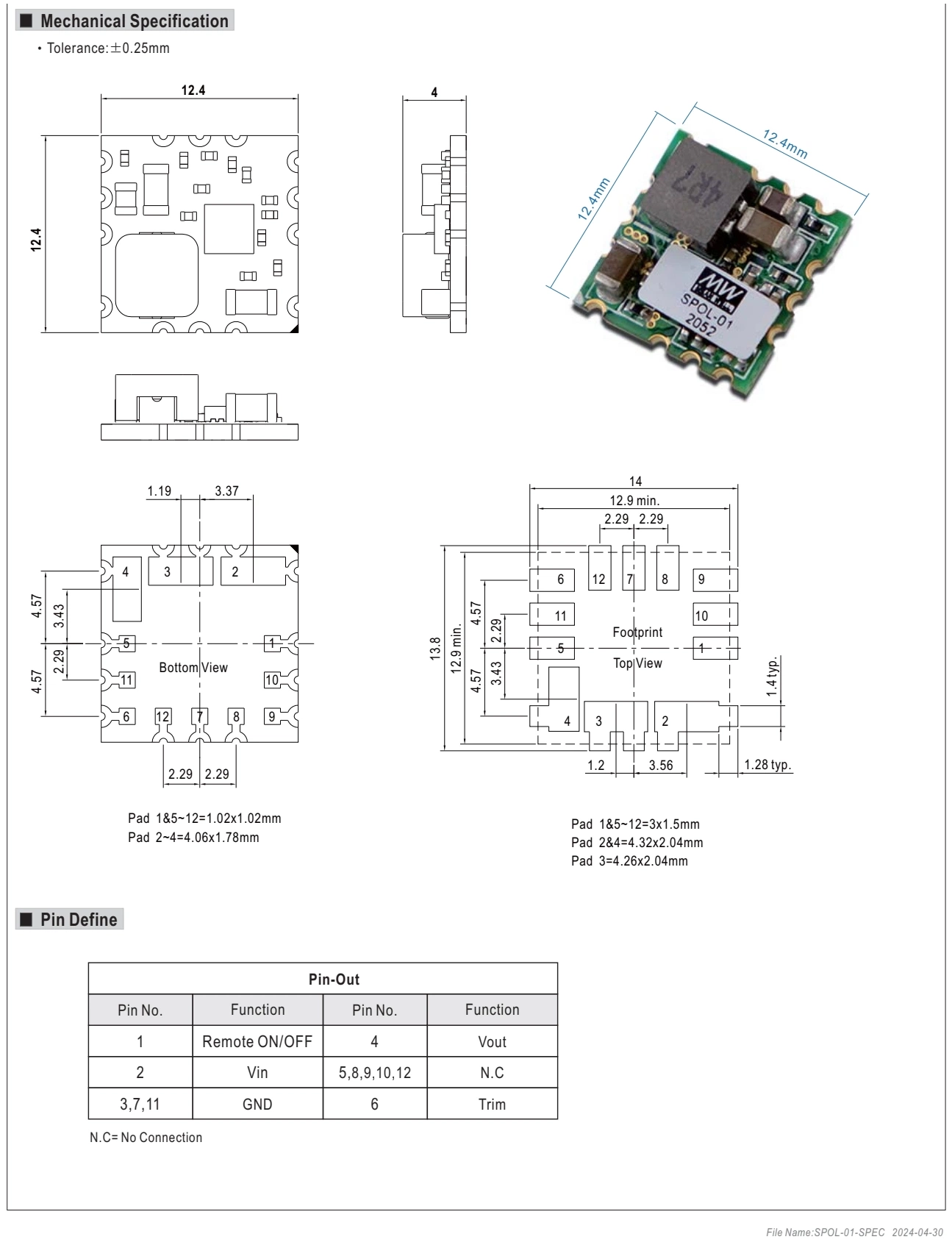

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- FUNCTION
- Назначение
- PIN NO.
- Номер контакта
- TYP.
- Типовое значение
- MIN.
- Минимум
- OFF
- Выключено
- ON
- Включено
- MM
- мм
- TOLERANCE
- Допуск

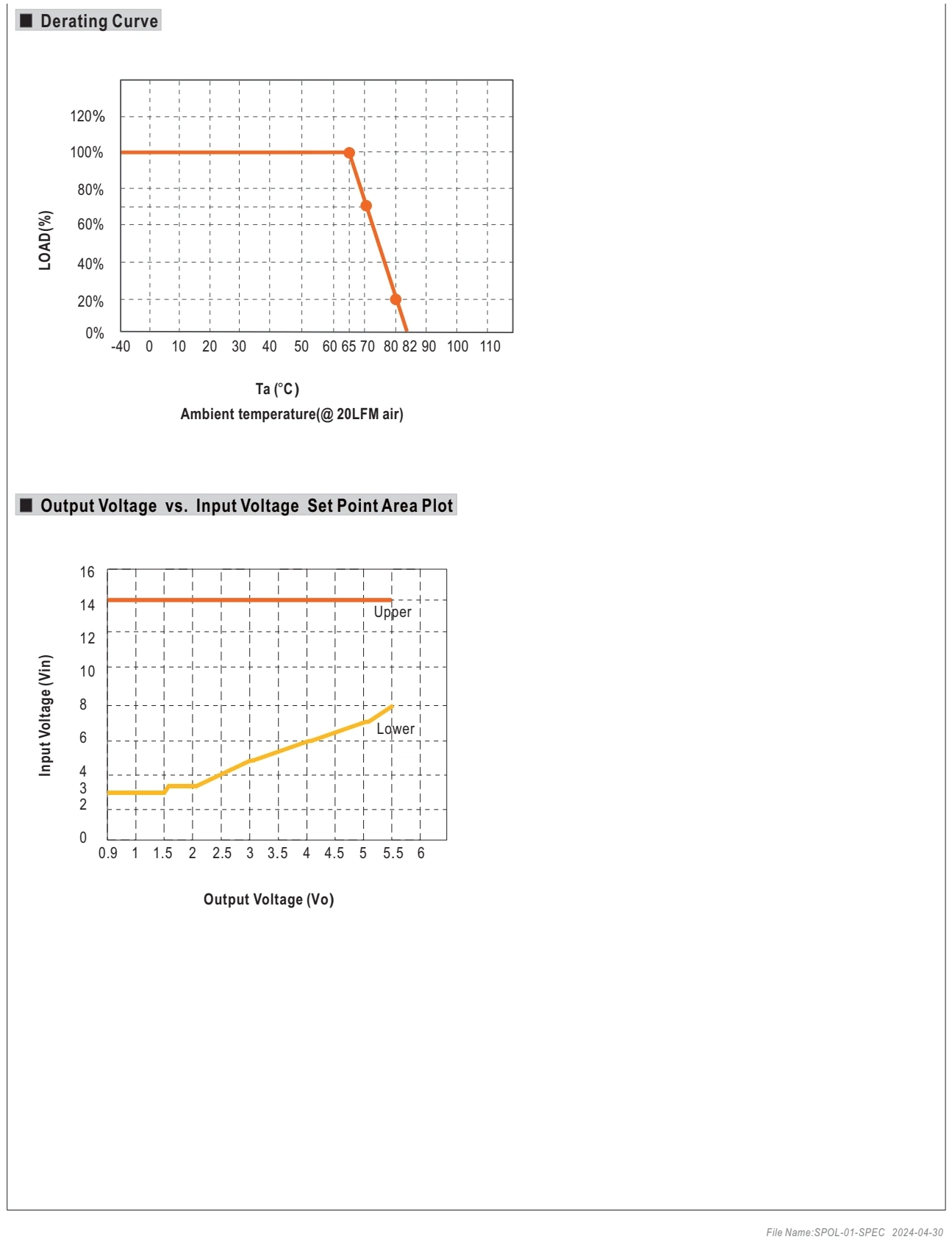

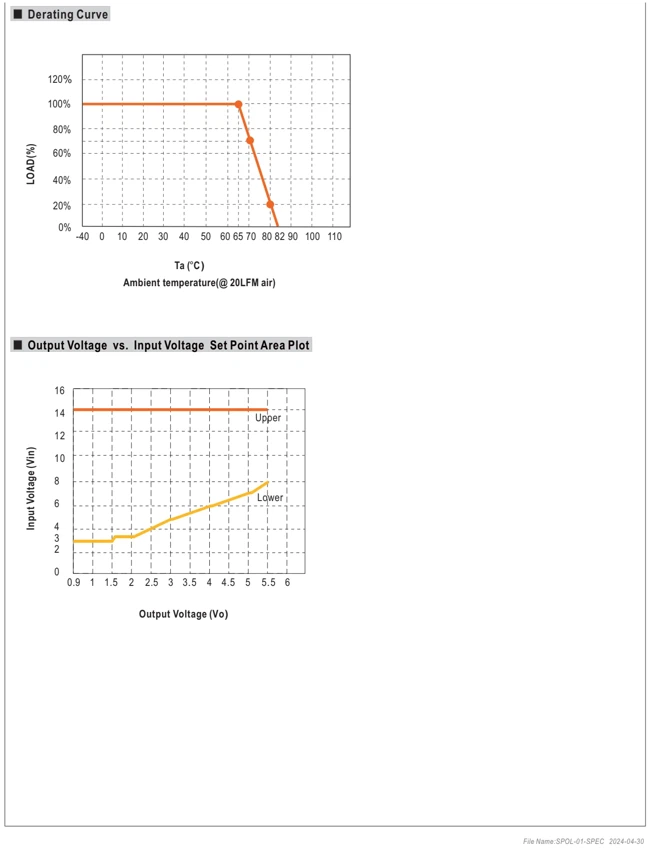

Снижение допустимой нагрузки · стр. 5
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT VOLTAGE
- Выходное напряжение
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL SPOL-01 — dc/dc-преобразователи. Параметры: мощность 5.5 Вт. Серия SPOL-01. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Документы для семейства SPOL-01 уточнит менеджер при обращении.
Документация относится к семейству SPOL-01. Открыть страницу производителя ↗
