SLD-150-12
MEAN WELL SLD-150-12 — led-драйверы и питание освещения. Параметры: мощность 150 Вт. Серия SLD-150. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- SLD-150-12
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 150 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 12 А
- Выход 1
- 12 В · 12 А
- Стандарты безопасности (по каталогу)
- CCC,CB,CE,ENEC05,BIS,EAC,RCM,Derka-橫式,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,31 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 120~305
- Обозначение параметров в каталоге
- O/P +12V/12A
- Размеры (Д × Ш × В)
- 330 × 35 × 22 мм
- GTIN
- 4711287489933
- Страна производства
- Китай
- Гарантия производителя
- 60 мес.
Данные производителя
- Номинальная выходная мощность
- 144 Вт PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Пульсации и шум (макс.)
- 180 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Допуск выходного напряжения
- ±4.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±1% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 80 мс 230 В перем. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Время удержания (тип.)
- 10 мс/230 В перем. PDF, стр. 2 ↗
- Входное напряжение
- 120~ 305 В перем. 170~ 431 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности≧0.95/230 В перем., коэффициент мощности≧0.92/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
- КПД (тип.)
- 92% PDF, стр. 2 ↗
- Входной ток переменного напряжения
- 1 А / 230 В перем. 0.8 А/277 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 65 А(длительность импульса=500 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
- Ток утечки
- <0.35 мА / 294 В перем. PDF, стр. 2 ↗
- Потребление без нагрузки
- <0.5 Вт PDF, стр. 2 ↗
- Рабочая температура
- температура корпуса=-25 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
- Максимальная температура корпуса
- температура корпуса=+85 °C PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.86 кВ перем. PDF, стр. 2 ↗
- Габариты
- 330*35*22 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия SLD-150
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия SLD-150
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия SLD-150
- 330 × 35 × 22 мм Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 4 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 9 · стр. 2
Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.
Примечание в документе производителя ↗Примечание 10 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 1 · стр. 3
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 3 · стр. 3
Учитывайте способы подключения LED-модуля, описанные в разделе «Способы питания светодиодных модулей» исходного документа.
Примечание в документе производителя ↗Примечание 5 · стр. 3
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 6 · стр. 3
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 7 · стр. 3
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 8 · стр. 3
Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.
Примечание в документе производителя ↗Примечание 9 · стр. 3
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 12 · стр. 3
Для выполнения указанных производителем требований ErP к светильникам этот драйвер необходимо подключать через выключатель, позволяющий отключать его от сети.
Примечание в документе производителя ↗Графики и чертежи производителя

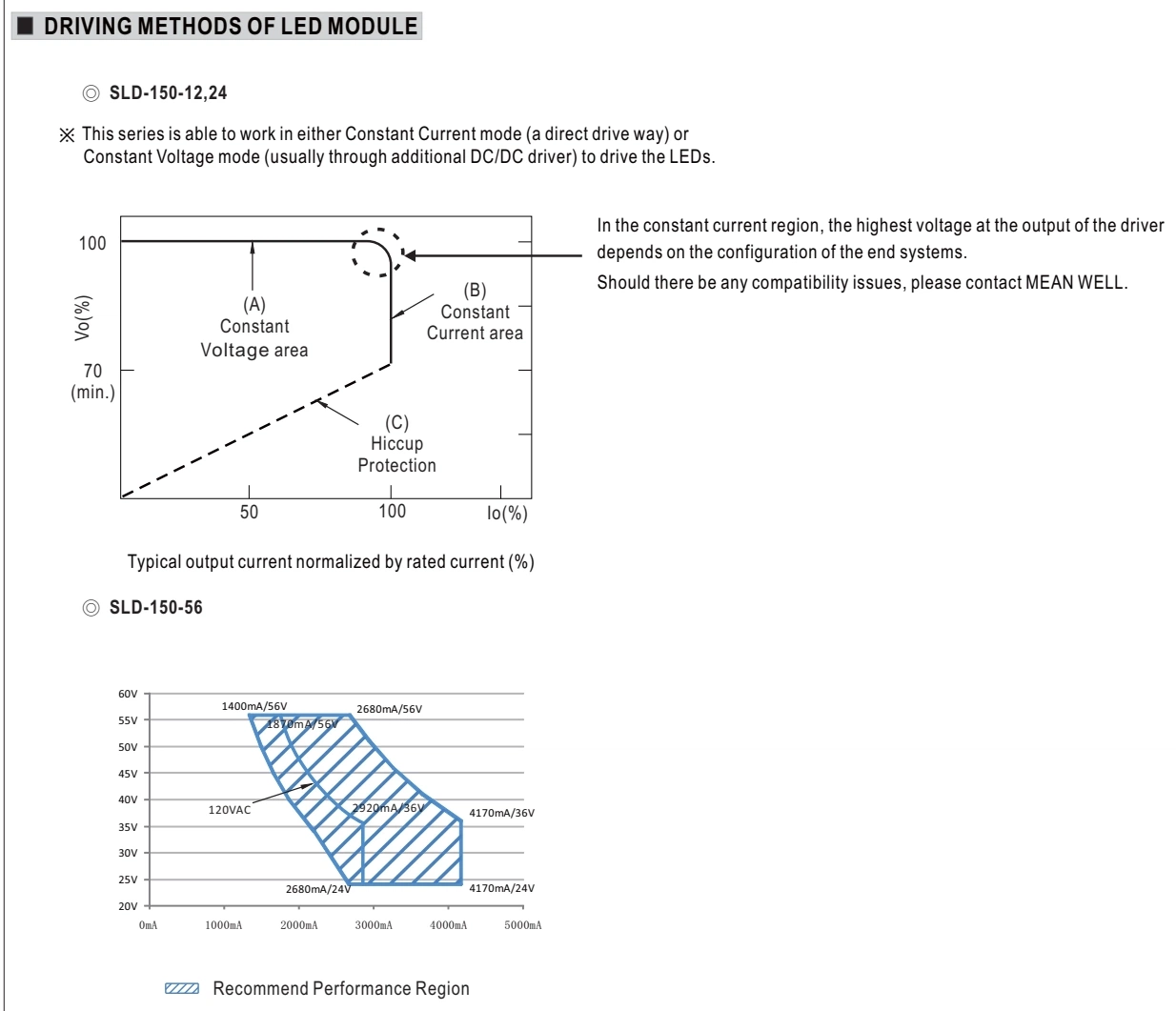

Способы питания светодиодных модулей · стр. 4
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- CONSTANT VOLTAGE
- Стабилизация напряжения
- OUTPUT CURRENT
- Выходной ток
- PROTECTION
- Защита
- HICCUP
- Циклическое отключение и повторный запуск
- MIN.
- Минимум
- VAC
- В переменного тока
- ON
- Включено
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- CONSTANT VOLTAGE MODE
- Режим стабилизации напряжения
- CURRENT AREA
- Область стабилизации тока
- TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
- Типовой выходной ток в процентах от номинального тока
- SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
- При возникновении проблем совместимости обратитесь в MEAN WELL.

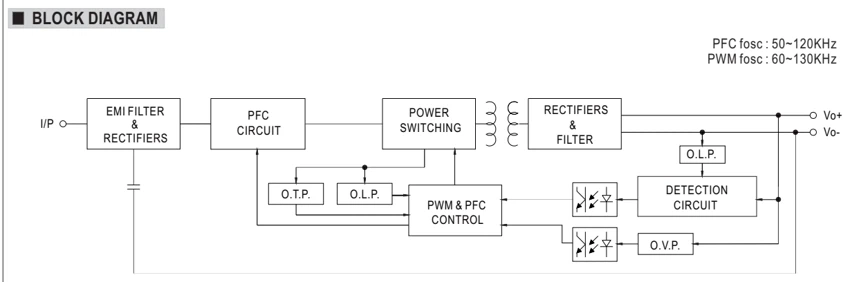

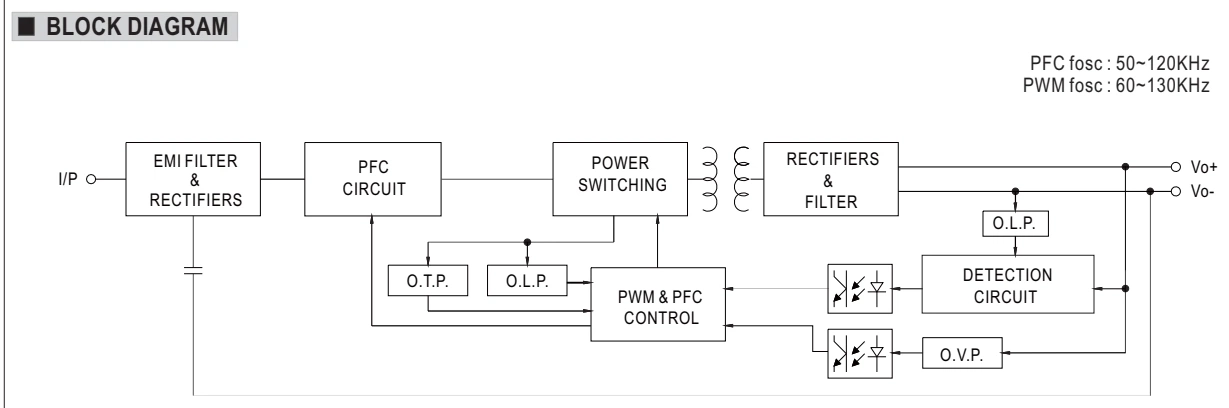

Функциональная схема · стр. 4
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- FOSC
- Частота преобразования
- PFC CIRCUIT
- Цепь коррекции коэффициента мощности
- PWM & PFC CIRCUIT
- Цепь ШИМ и коррекции коэффициента мощности

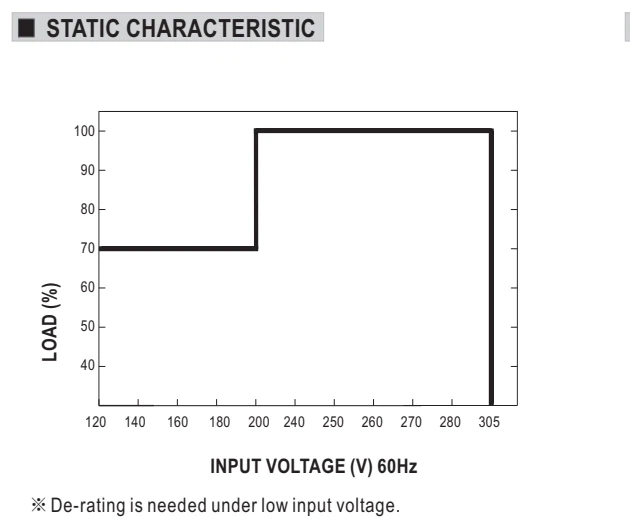

Нагрузка и входное напряжение · стр. 5
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

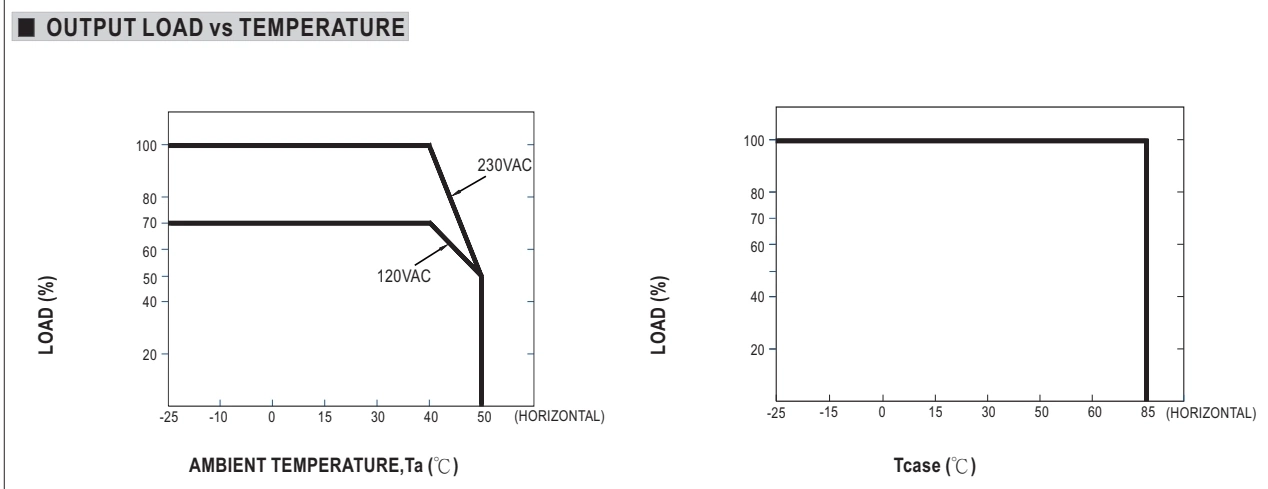

Выходная нагрузка и температура · стр. 5
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

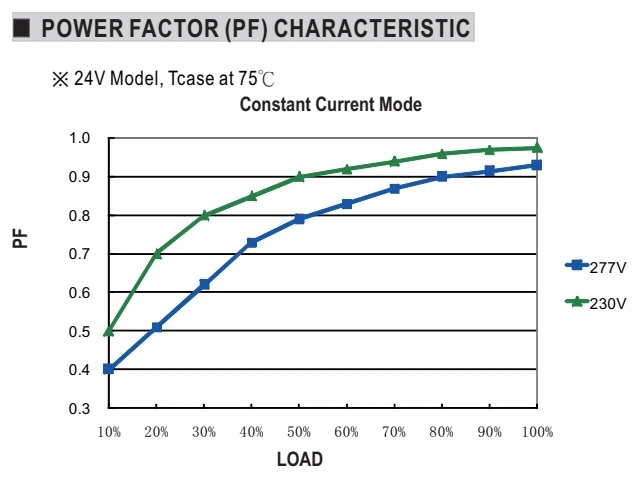

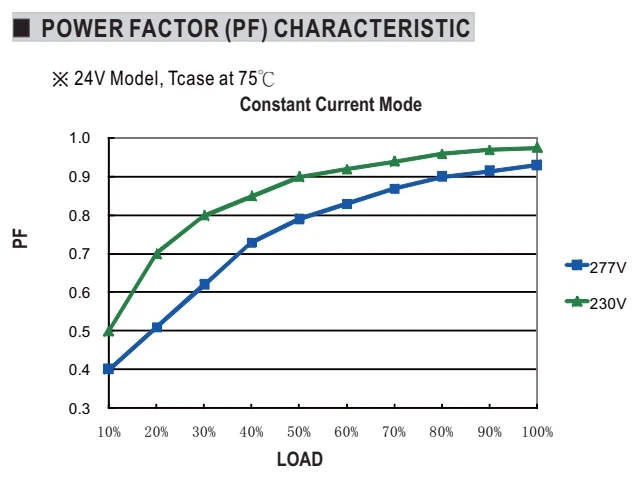

Коэффициент мощности · стр. 5
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- TCASE
- Температура корпуса
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- PF
- Коэффициент мощности

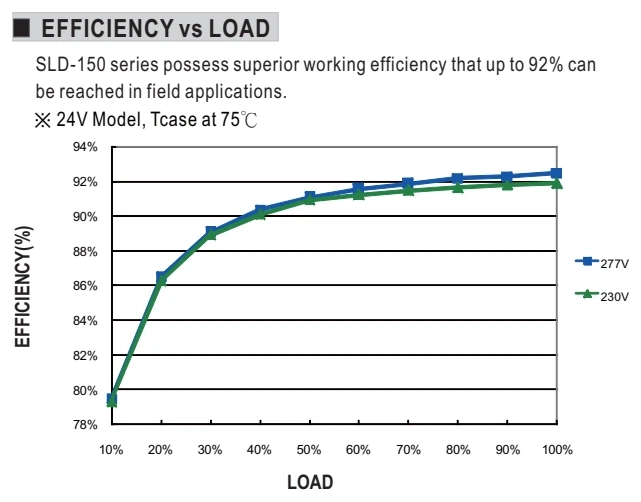

КПД и нагрузка · стр. 5
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- TCASE
- Температура корпуса

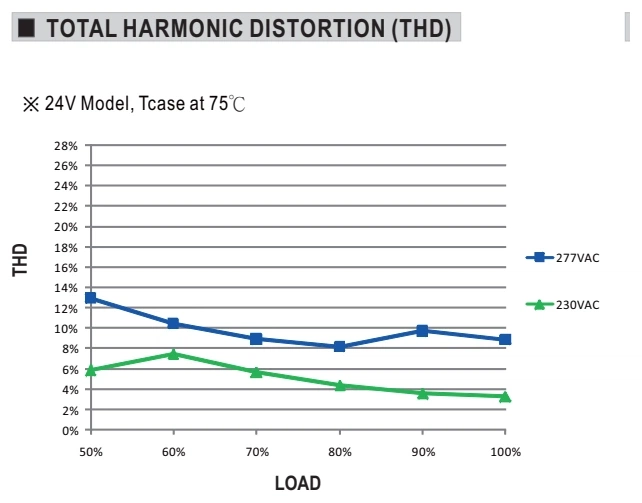

Гармонические искажения · стр. 5
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

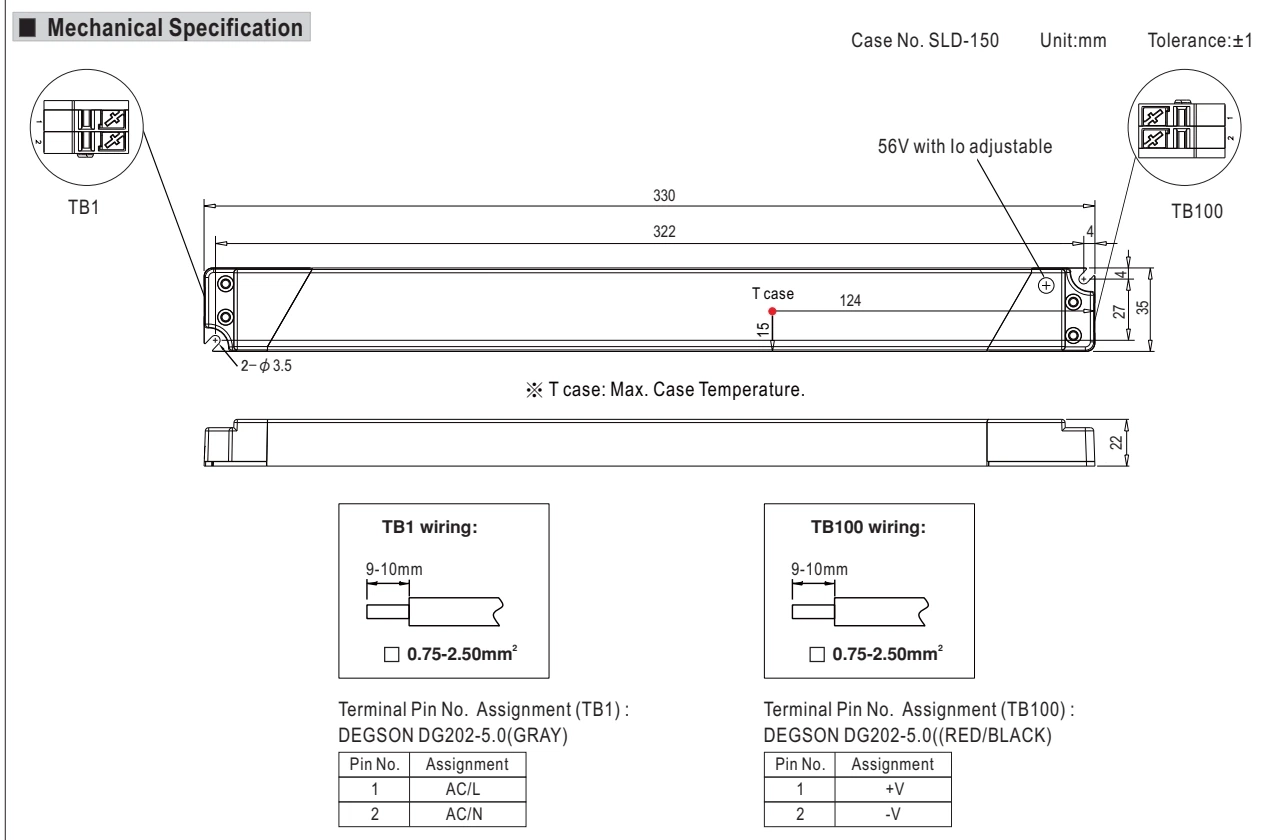

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- MAX.
- Максимум
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- RED
- Красный
- BLACK
- Чёрный
- TCASE
- Температура корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск

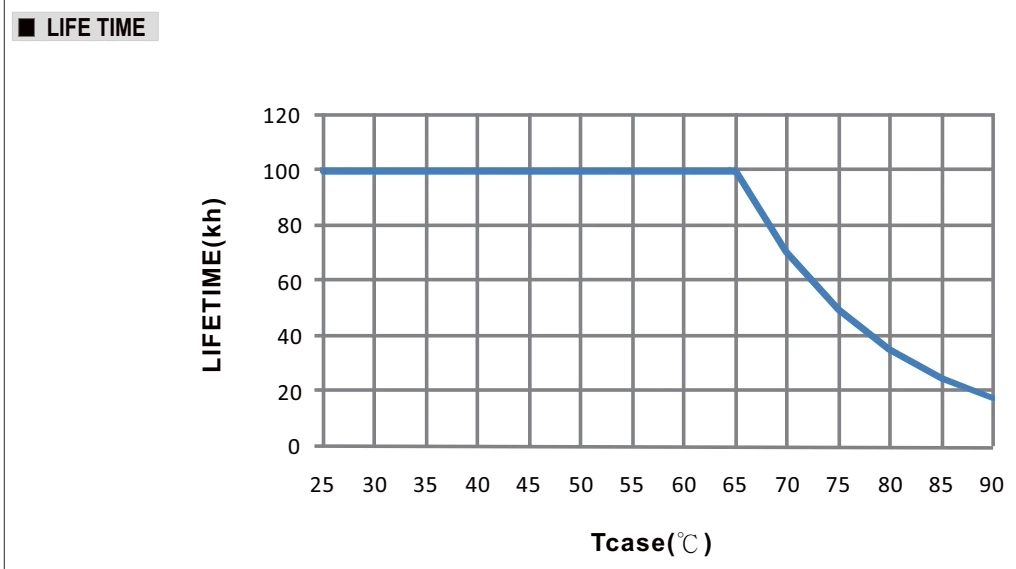

Срок службы · стр. 6
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса
