SI06W8-05
MEAN WELL SI06W8-05 — dc/dc-преобразователи. Параметры: мощность 6 Вт. Серия SI06W8. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- SI06W8-05
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 6 Вт
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,02 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 9~75
- Обозначение параметров в каталоге
- 6W; 9-75Vin; 5Vout @1200mA,1"*1"
- Размеры (Д × Ш × В)
- 25.4 × 25.4 × 10.2 мм
- GTIN
- 4711287491363
- Страна производства
- Тайвань
- Гарантия производителя
- 36 мес.
Данные производителя
- Входной ток без нагрузки
- 5 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 309 мА PDF, стр. 2 ↗
- Выходное напряжение
- 5 В PDF, стр. 2 ↗
- КПД (тип.)
- 81% PDF, стр. 2 ↗
- Максимальная ёмкость нагрузки (макс.)
- 1000 мкФ PDF, стр. 2 ↗
Графики и чертежи производителя

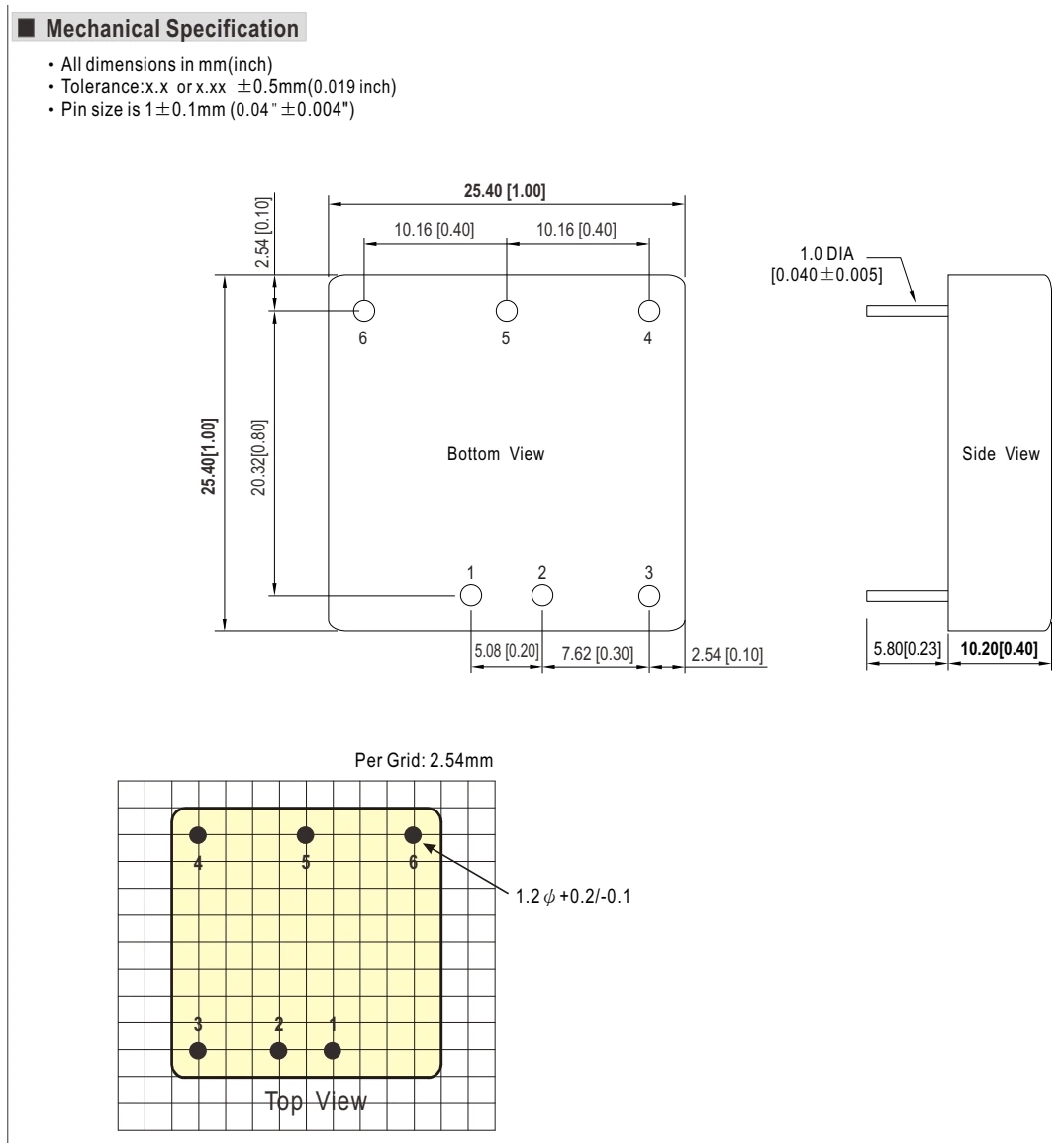

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- TOP VIEW
- Вид сверху
- MM
- мм
- TOLERANCE
- Допуск

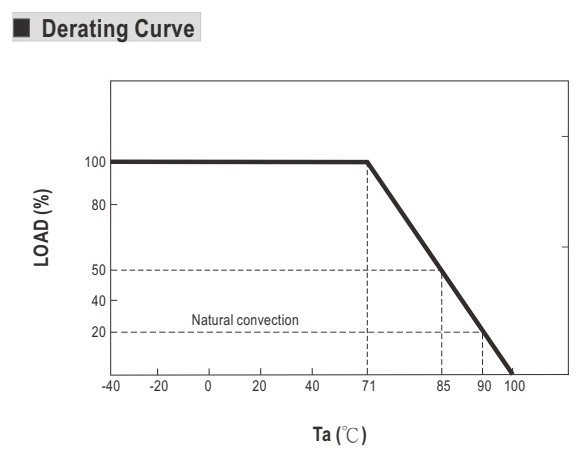

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- LOAD
- Нагрузка

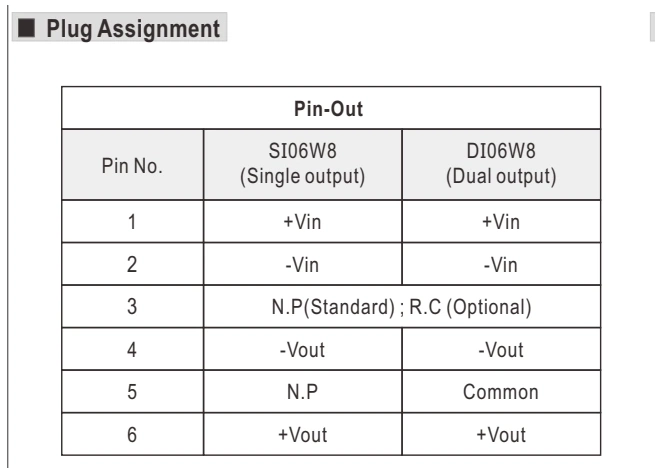

Назначение контактов разъёма · стр. 4
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL SI06W8-05 — dc/dc-преобразователи. Параметры: мощность 6 Вт. Серия SI06W8. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства SI06W8 уточнит менеджер при обращении.
Документация относится к семейству SI06W8. Открыть страницу производителя ↗
