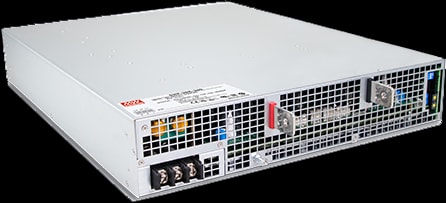

SHP-30K-055
MEAN WELL SHP-30K-055 — блоки питания в корпусе. Параметры: выходное напряжение 55 В, выходной ток 346 А, мощность 19030 Вт. Серия SHP-30K-HV. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- SHP-30K-055
- Тип
- Блоки питания в корпусе
- Выходная мощность (U × I)
- 19030 Вт
- Выходное напряжение
- 55 В
- Выходной ток
- 346 А
- Выход 1
- 55 В · 346 А
- Стандарты безопасности (по каталогу)
- CUL-Listed,TUV-62368-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 22,4 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 3Φ 3W 340~530
- Обозначение параметров в каталоге
- O/P +55V346A
- Размеры (Д × Ш × В)
- 540 × 424 × 83.5 мм
- GTIN
- 4711287489520
- Страна производства
- Тайвань
- Гарантия производителя
- 60 мес.
Данные производителя
- Охлаждение · серия SHP-30K-HV
- Вентилятор Источник ↗
- Гарантия производителя · серия SHP-30K-HV
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия SHP-30K-HV
- 540 × 424 × 83.5 мм Источник ↗
- Сертификаты серии · серия SHP-30K-HV
- TUV-62368-1, CB, CE, EAC, UKCA, RCM, CUL Источник ↗
Графики и чертежи производителя

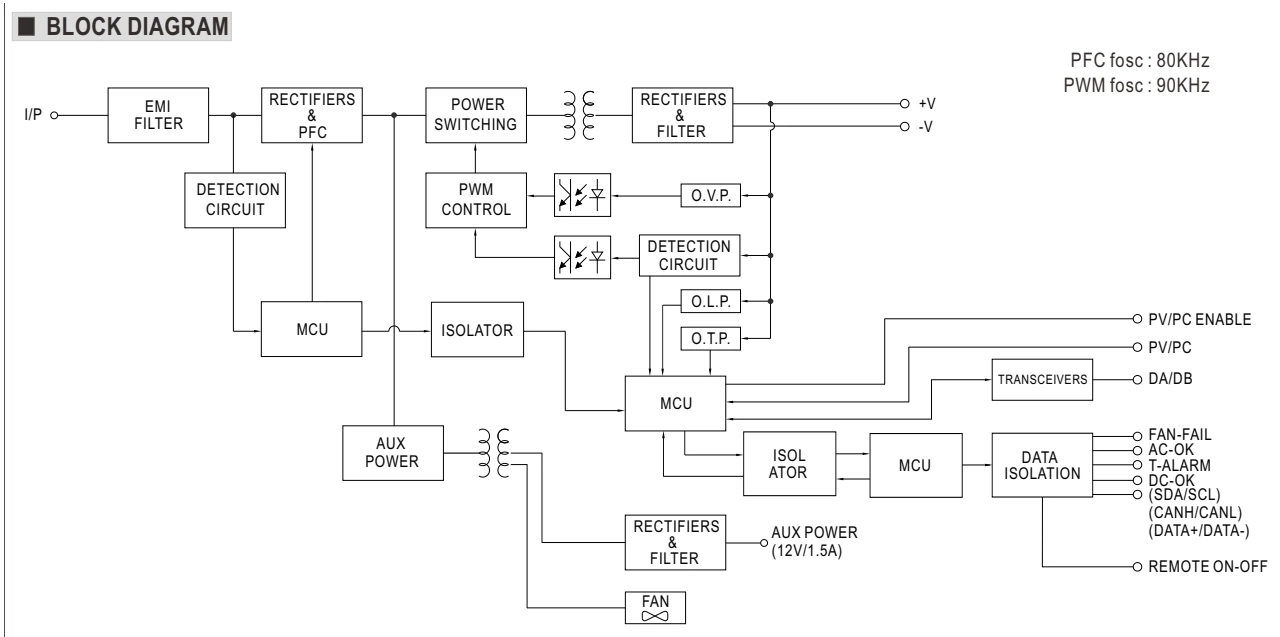

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- FAN
- Вентилятор
- OFF
- Выключено
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- ON
- Включено
- FOSC
- Частота преобразования

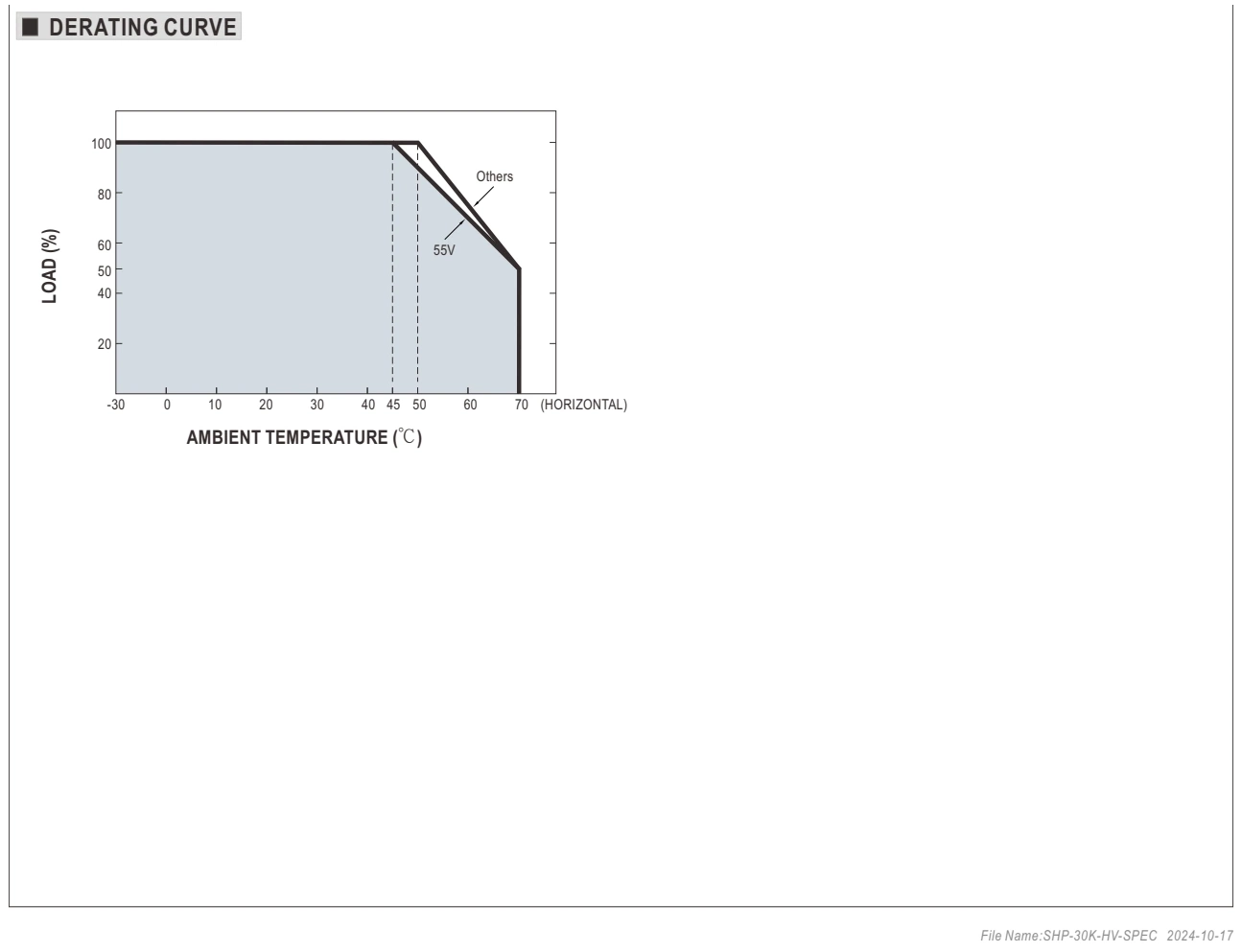

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

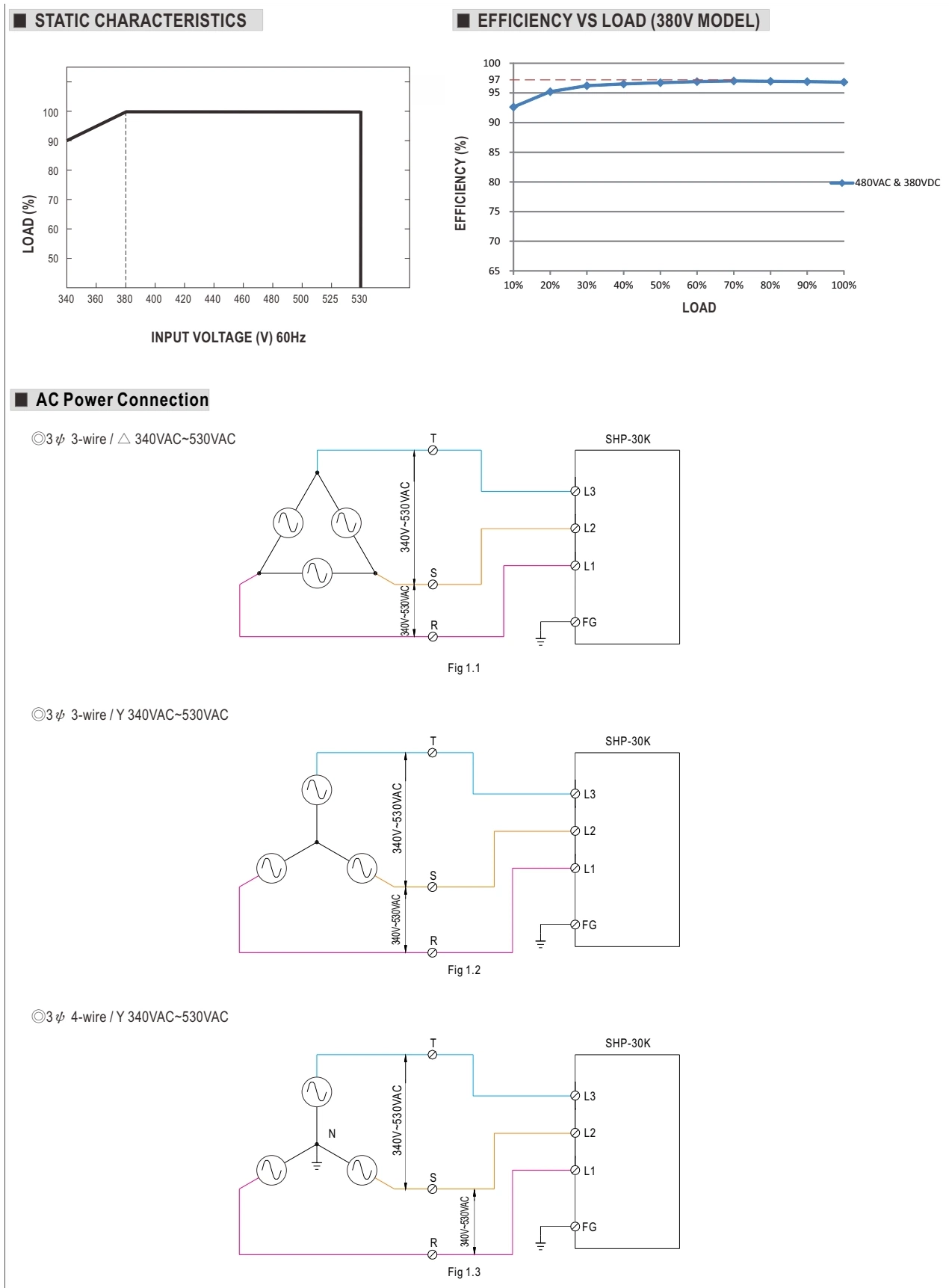

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- EFFICIENCY
- КПД
- POWER
- Мощность
- LOAD
- Нагрузка
- WIRE
- Провод
- VAC
- В переменного тока
- VDC
- В постоянного тока
- FG
- Защитное заземление
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL SHP-30K-055 — блоки питания в корпусе. Параметры: выходное напряжение 55 В, выходной ток 346 А, мощность 19030 Вт. Серия SHP-30K-HV. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства SHP-30K-HV уточнит менеджер при обращении.
Документация относится к семейству SHP-30K-HV. Открыть страницу производителя ↗
