SGAS15A05-P1J
MEAN WELL SGAS15A05-P1J — сетевые адаптеры. Параметры: выходное напряжение 5 В, выходной ток 2.4 А, мощность 12 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- SGAS15A05-P1J
- Тип
- Сетевые адаптеры
- Выходная мощность (U × I)
- 12 Вт
- Выходное напряжение
- 5 В
- Выходной ток
- 2.4 А
- Стандарты безопасности (по каталогу)
- CUL-Listed,TUV-GS,CB,CE,FCC,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,172 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- 5V2.4A;20AWG/120cm,2.1*5.5*11mm
- Размеры (Д × Ш × В)
- 85.7 × 50.9 × 33.8 мм
- GTIN
- 4711287468426
- Страна производства
- Тайвань
- Гарантия производителя
- 36 мес.
Данные производителя
- Выходное напряжение
- 5 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Номинальный выходной ток
- 2.40 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 2.40 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 12 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 80 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Допуск выходного напряжения
- ±5.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Нестабильность по нагрузке
- ±5.0% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- КПД (тип.)
- 79% PDF, стр. 2 ↗
- Входной ток переменного напряжения
- 0.4 А / 100 В перем. PDF, стр. 2 ↗
- Пусковой ток (макс.)
- Холодный пуск 30 А/ 115 В перем. 50 А / 230 В перем. PDF, стр. 2 ↗
- Ток утечки (макс.)
- 0.25 мА / 240 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -20 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03% / °C (0 ~ 40 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. , вход–земля:1.5 кВ перем. PDF, стр. 2 ↗
- Габариты
- 85.7*50.9*33.8 мм (Д × Ш × В) PDF, стр. 2 ↗
Графики и чертежи производителя

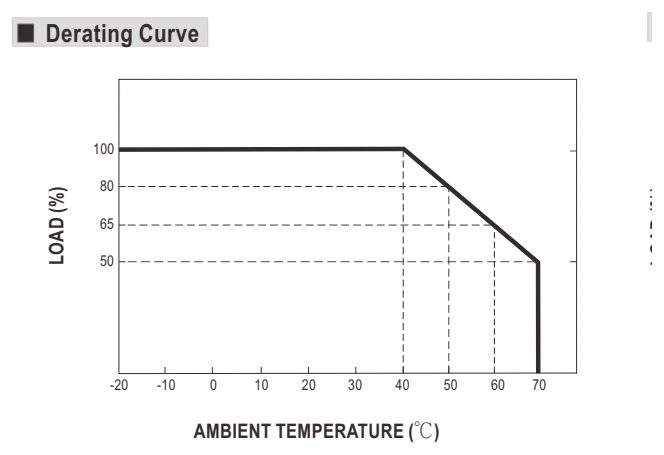

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- LOAD
- Нагрузка

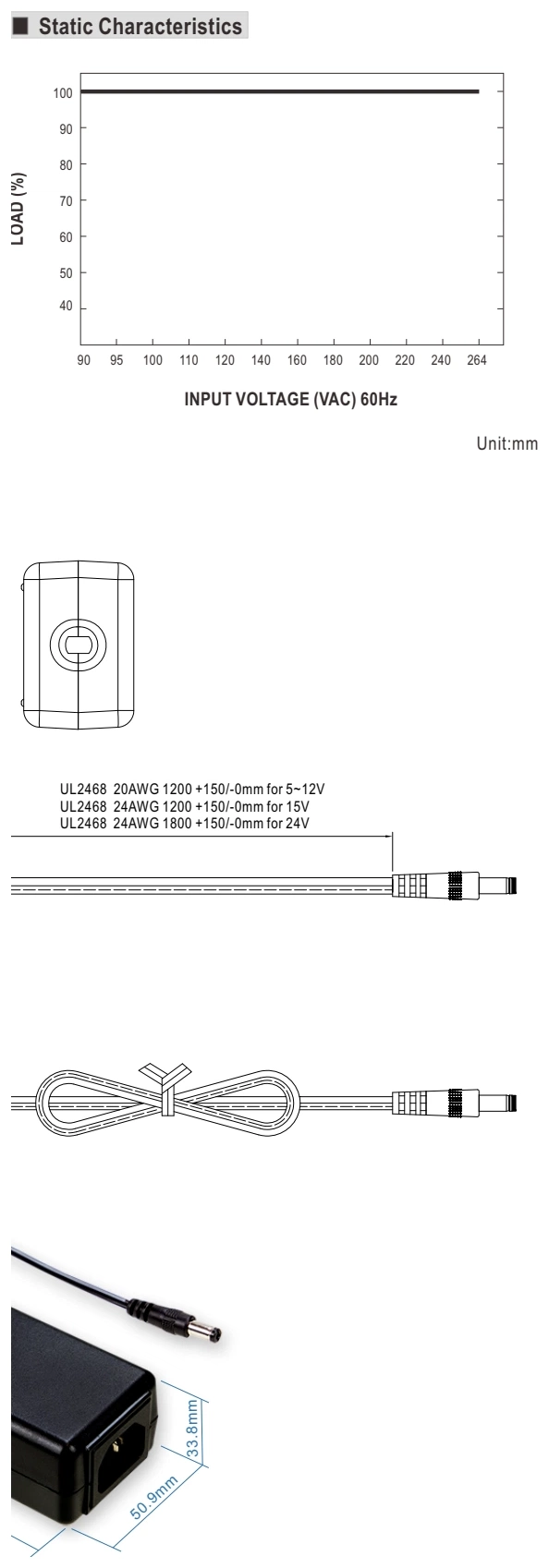

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- UNIT:MM
- Размеры в миллиметрах
- LOAD
- Нагрузка
- UNIT
- Единицы измерения
- VAC
- В переменного тока
- HZ
- Гц
- MM
- мм

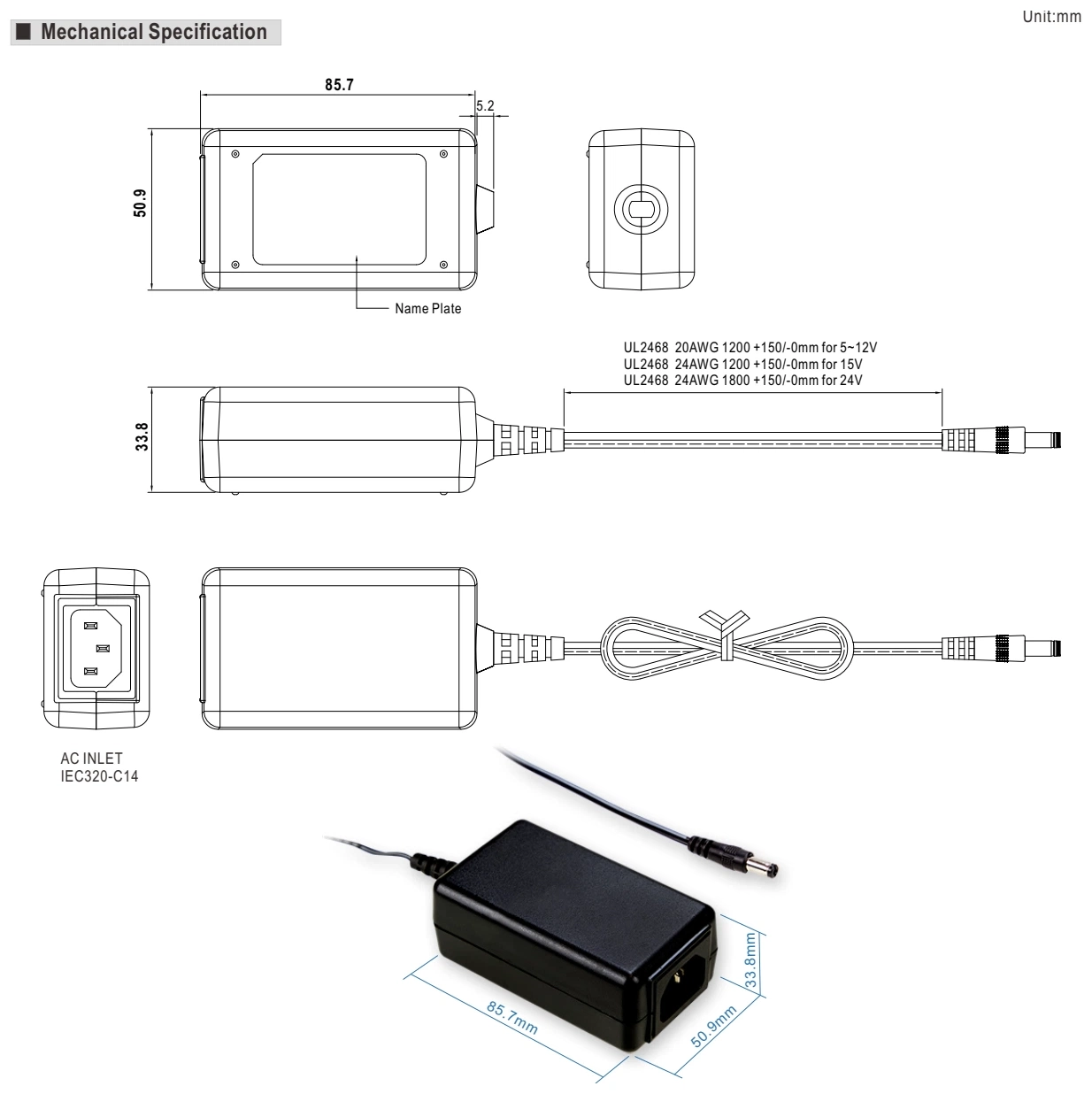

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MM
- мм
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL SGAS15A05-P1J — сетевые адаптеры. Параметры: выходное напряжение 5 В, выходной ток 2.4 А, мощность 12 Вт. Характеристики, документация и запрос поставки в Казахстане.
Внешние адаптеры позволяют вынести источник питания за пределы корпуса устройства. Подключение определяется выходным разъёмом, полярностью и параметрами нагрузки.
Что проверить при выборе
Одного совпадения напряжения недостаточно: проверьте ток, размеры штекера, полярность и комплектность сетевого кабеля по исполнению.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
