SE-1500-48

Характеристики

Производитель

MEAN WELL

Модель

SE-1500-48

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

1502.4 Вт

Выходное напряжение

48 В

Выходной ток

31.3 А

Выход 1

48 В · 31,3 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,BSMI,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

180~264

Обозначение параметров в каталоге

O/P +48V31.3A

Размеры (Д × Ш × В)

278 × 177.8 × 63.5 мм

GTIN

4711287435275

Страна производства

Тайвань / Китай

Данные производителя

Выходное напряжение

48 В PDF, стр. 1 ↗

Номинальный выходной ток

31.3 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 31.3 А PDF, стр. 1 ↗

Номинальная выходная мощность

1502.4 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

43.2 ~ 56 В PDF, стр. 1 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 1 ↗

Время запуска и нарастания

150 мс, 12 мс / 230 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

26 мс / 230 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

180 ~ 264 В перем. 254 ~ 370 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

КПД (тип.)

89% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

17.5 А / 230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

60 А / 230 В перем. PDF, стр. 1 ↗

Ток утечки

<3.5 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.05%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:1.5 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Габариты

278*177.8*63.5 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия SE-1500

Вентилятор Источник ↗

Гарантия производителя · серия SE-1500

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия SE-1500

278 × 177.8 × 63.5 мм Источник ↗

Сертификаты серии · серия SE-1500

CUL, CB, CE, BSMI, EAC, UKCA Источник ↗

Графики и чертежи производителя

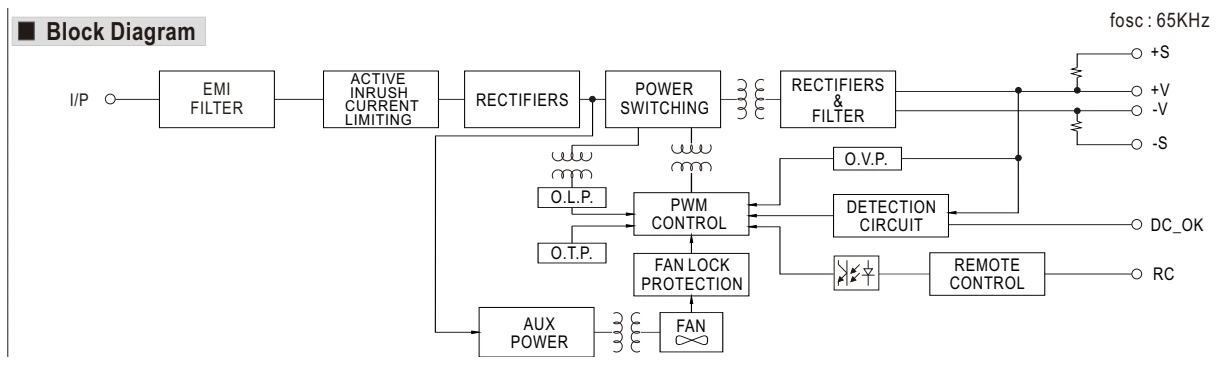

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

PROTECTION

Защита

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

I/P

Вход

FAN

Вентилятор

-V

Отрицательный вывод выхода

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

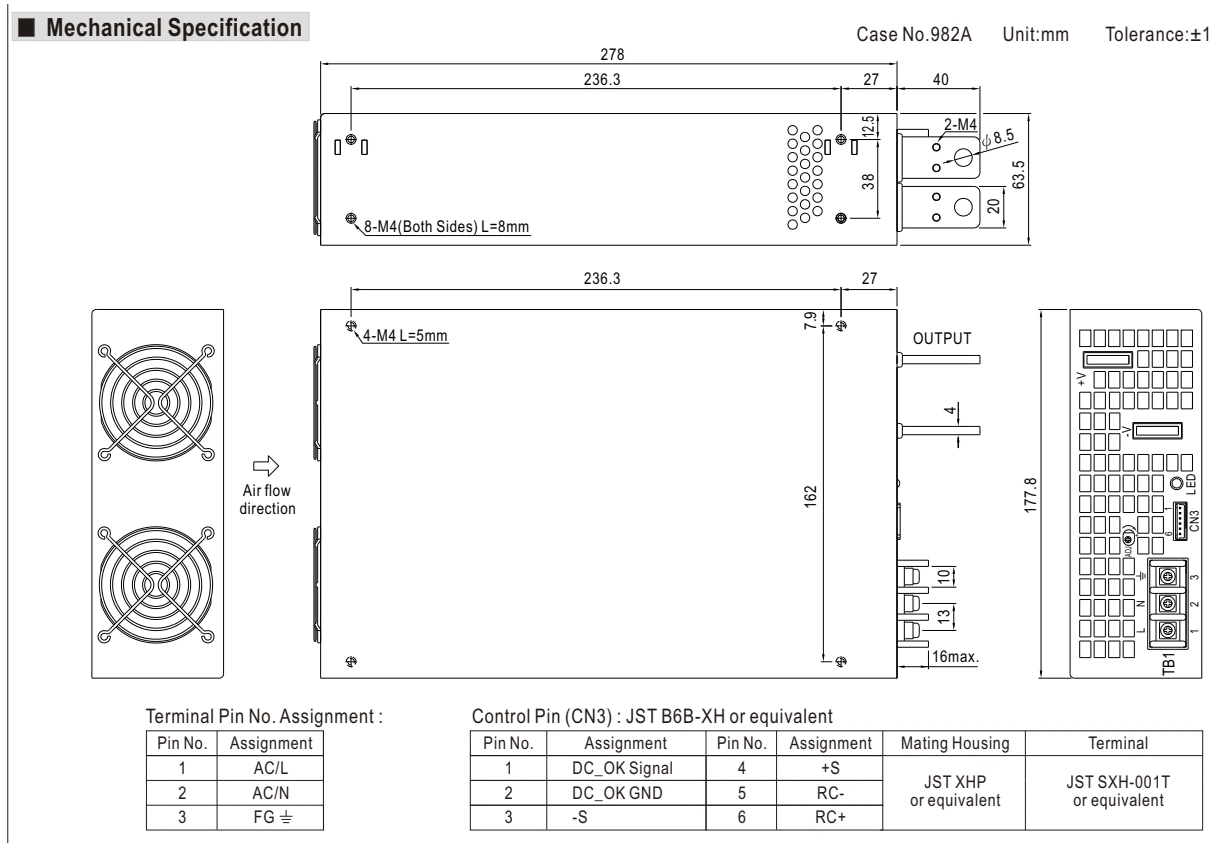

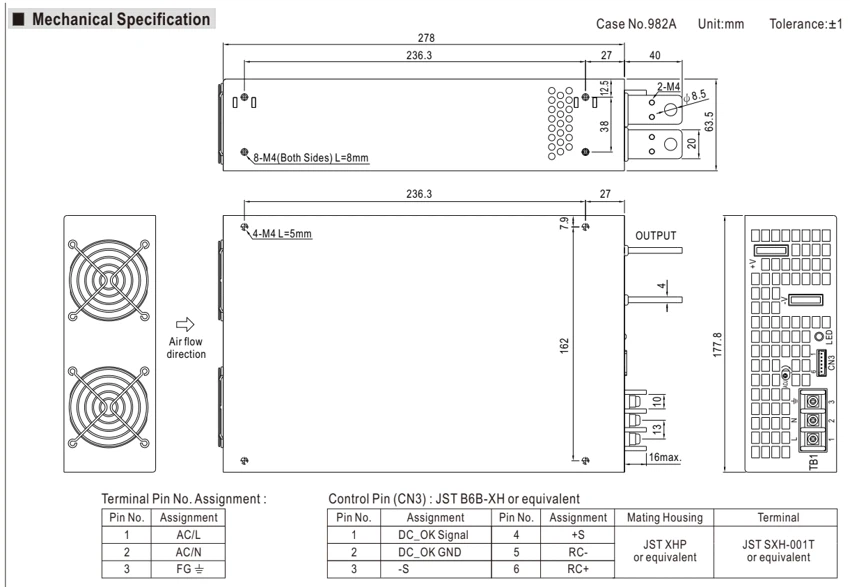

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CASE NO.

Номер корпуса

TERMINAL

Клемма

CONTROL

Управление

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

MAX.

Максимум

FG

Защитное заземление

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

AIR FLOW

Поток воздуха

DIRECTION

Направление

TOLERANCE

Допуск

Оригинал в PDF · стр. 2 ↗

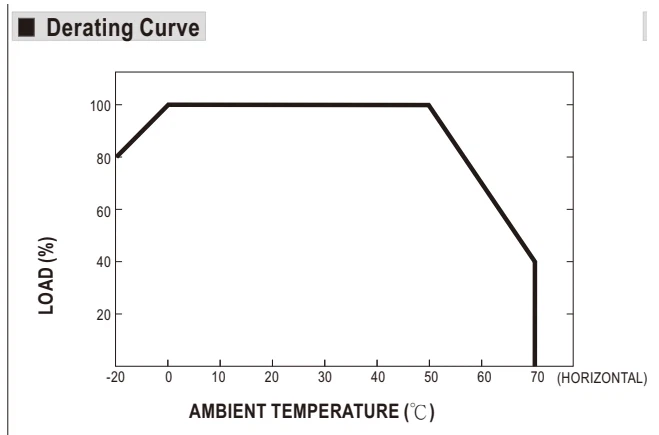

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

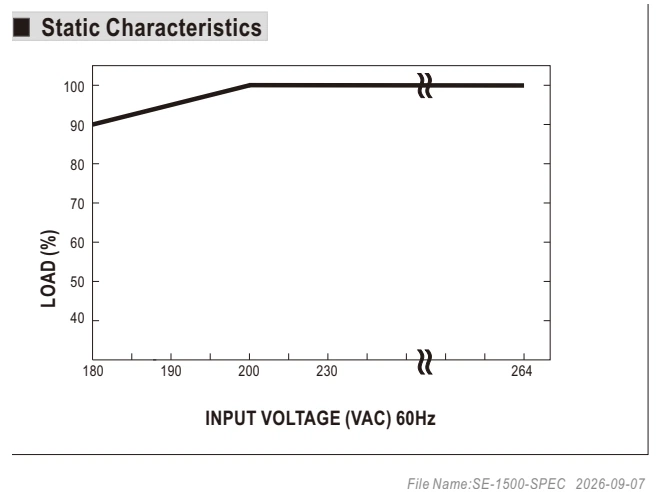

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 2 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL SE-1500-48 — блоки питания в корпусе. Параметры: выходное напряжение 48 В, выходной ток 31.3 А, мощность 1502.4 Вт. Серия SE-1500. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
