SDR-75-12

Характеристики

Производитель

MEAN WELL

Модель

SDR-75-12

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

75.6 Вт

Выходное напряжение

12 В

Выходной ток

6.3 А

Выход 1

12 В · 6,3 А

Стандарты безопасности (по каталогу)

CUL-Listed,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,511 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +12V6.3A

Размеры (Д × Ш × В)

32 × 125.2 × 102 мм

GTIN

4711287422329

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 1 ↗

Номинальный выходной ток

6.3 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 6.3 А PDF, стр. 1 ↗

Номинальная выходная мощность

75.6 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

12 ~ 14 В PDF, стр. 1 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Время запуска и нарастания

1500 мс, 60 мс/230 В перем. 3000 мс, 60 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

80 мс/230 В перем. 20 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

КПД (тип.)

88.5% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

1.4 А/115 В перем. 0.85 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

30 А/115 В перем. 50 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 60 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

32*125.2*102 мм (Ш × В × Г) PDF, стр. 1 ↗

Охлаждение · серия SDR-75

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия SDR-75

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия SDR-75

102 × 32 × 125.2 мм Источник ↗

Сертификаты серии · серия SDR-75

CUL-Listed, TUV-62368-1, CB, CE, EAC, UKCA, RCM, EPRI-SEMI47 Источник ↗

Графики и чертежи производителя

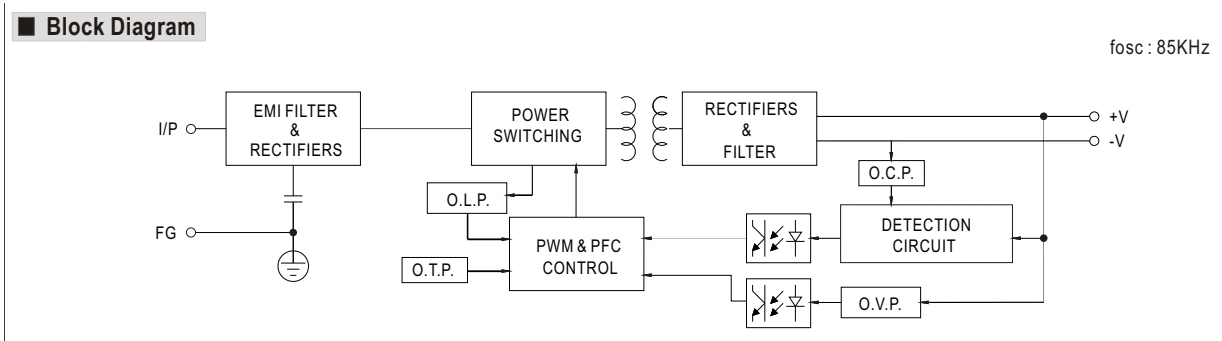

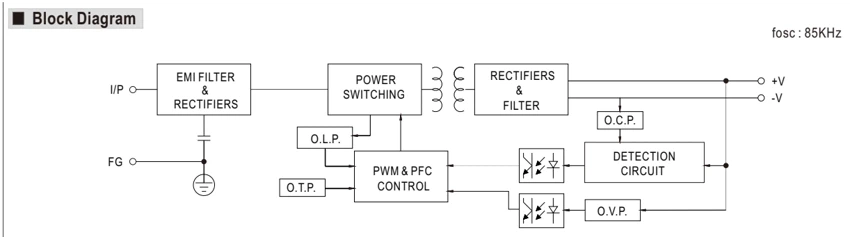

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

O.C.P.

Защита от превышения тока

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

PFC CIRCUIT

Цепь коррекции коэффициента мощности

PWM & PFC CIRCUIT

Цепь ШИМ и коррекции коэффициента мощности

Оригинал в PDF · стр. 2 ↗

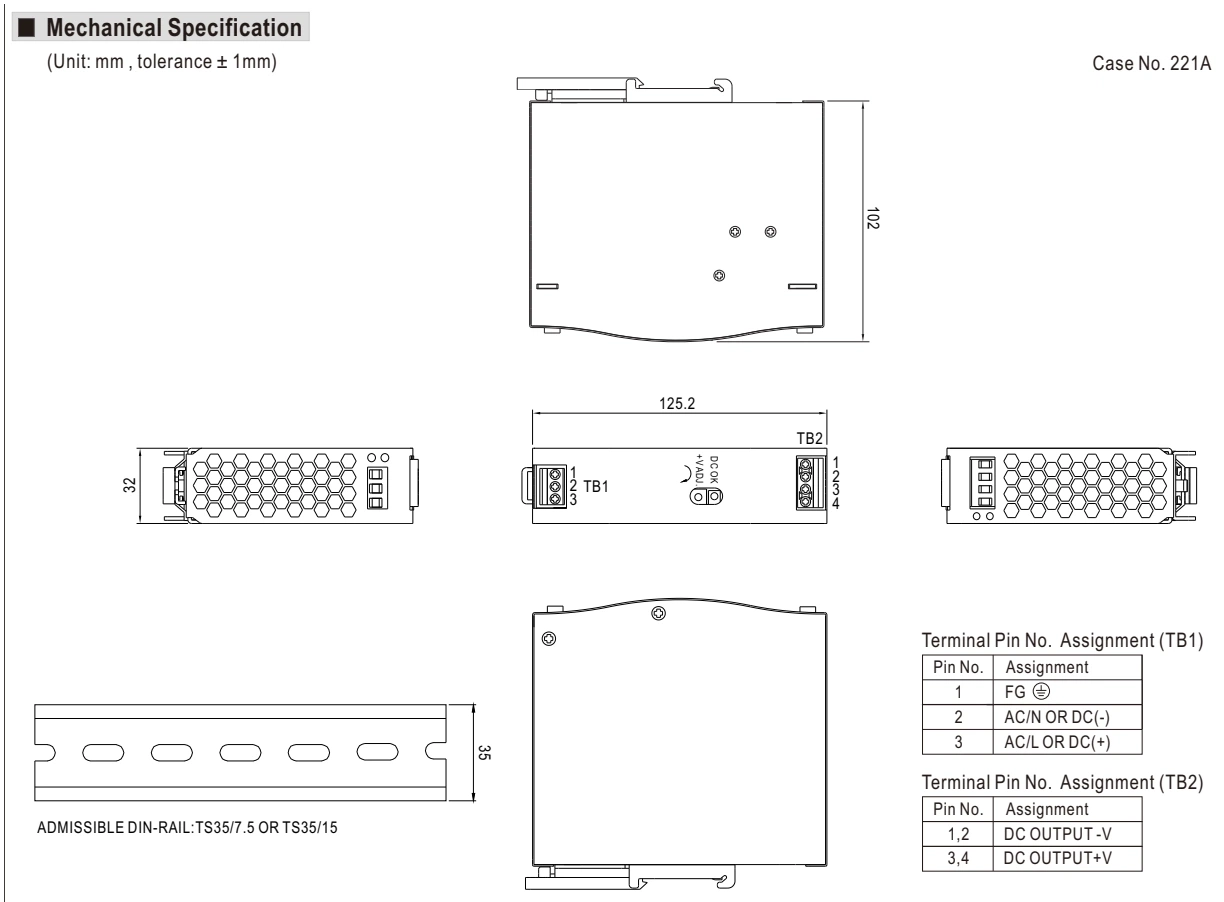

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

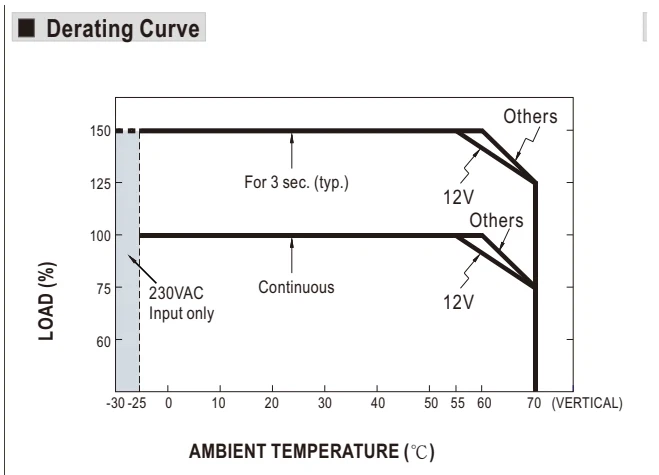

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

TYP.

Типовое значение

VAC

В переменного тока

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

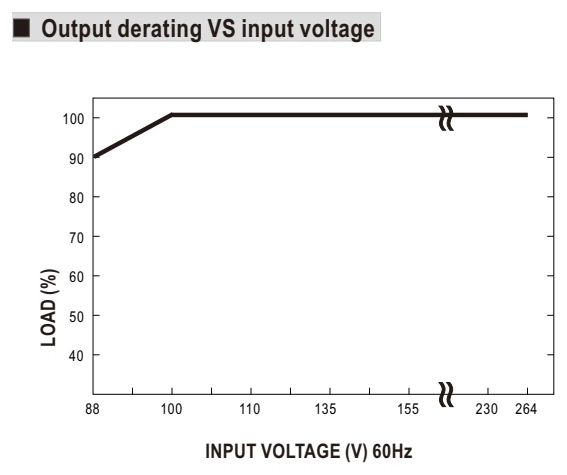

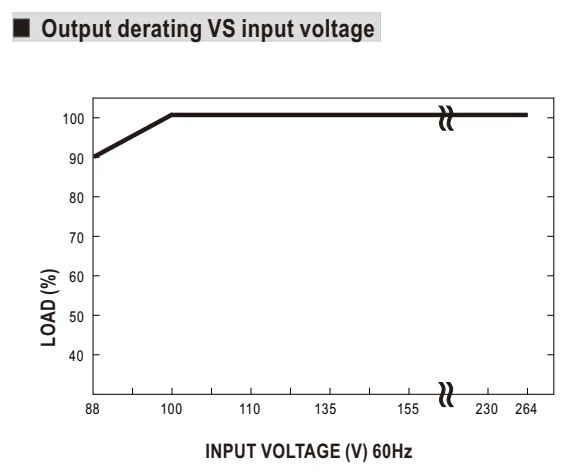

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Одноканальный промышленный источник питания. Вход: 100-240 В, 1,55 А, 50/60 Гц. Выход: 12 В, 6,3 А.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
