SDR-480-48

Характеристики

Производитель

MEAN WELL

Модель

SDR-480-48

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

480 Вт

Выходное напряжение

48 В

Выходной ток

10 А

Выход 1

48 В · 10 А

Стандарты безопасности (по каталогу)

CUL-Listed,TUV-62368-1,CB,CE,BSMI,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,725 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +48V10A

Размеры (Д × Ш × В)

85.5 × 125.2 × 128.5 мм

GTIN

4711287422411

Страна производства

Тайвань / Китай

Данные производителя

Выходное напряжение

48 В PDF, стр. 1 ↗

Номинальный выходной ток

10 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 10 А PDF, стр. 1 ↗

Номинальная выходная мощность

480 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Время запуска и нарастания

1500 мс, 150 мс/230 В перем. 3000 мс, 150 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 7 в документе.

Коэффициент мощности (тип.)

0.94/230 В перем. 0.99/115 В перем. при полной нагрузке PDF, стр. 1 ↗

КПД (тип.)

94% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

5 А/115 В перем. 2.5 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

40 А/115 В перем. 80 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<0.8 мА/ 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-25 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

85.5*125.2*128.5 мм (Ш × В × Г) PDF, стр. 1 ↗

Охлаждение · серия SDR-480

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия SDR-480

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия SDR-480

128.5 × 85.5 × 12.5 мм Источник ↗

Сертификаты серии · серия SDR-480

CUL-Listed, TUV-62368-1, CB, CE, BSMI, EAC, UKCA, RCM, EPRI-SEMI47 Источник ↗

Графики и чертежи производителя

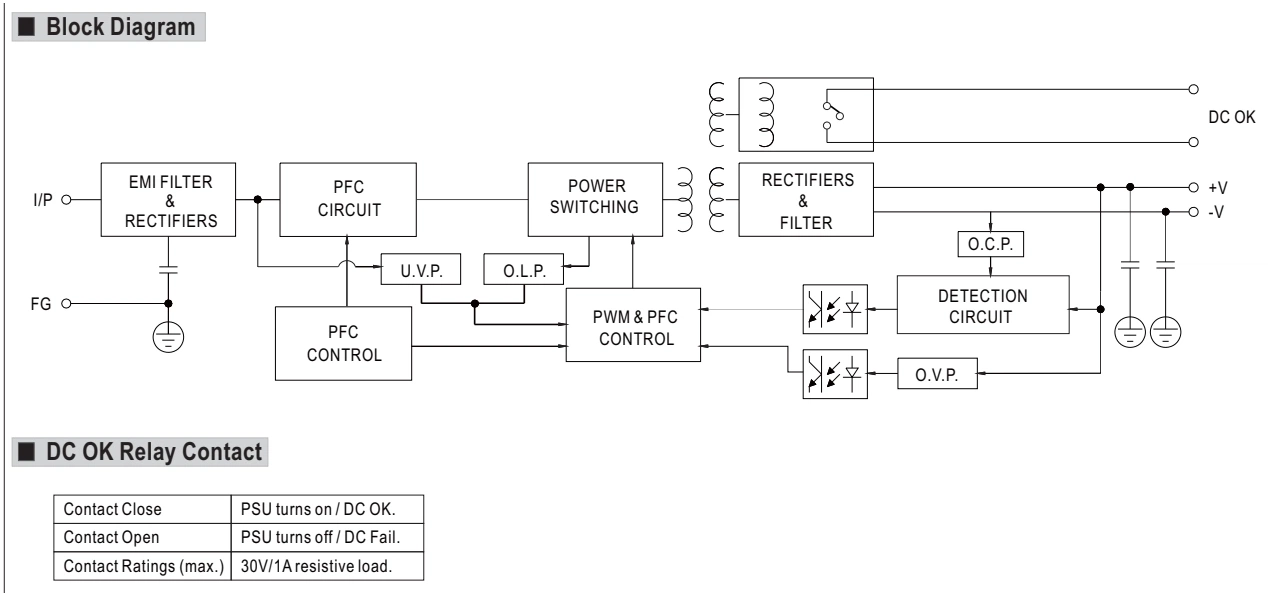

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.C.P.

Защита от превышения тока

LOAD

Нагрузка

MAX.

Максимум

PFC

Коррекция коэффициента мощности

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

PFC CIRCUIT

Цепь коррекции коэффициента мощности

PWM & PFC CIRCUIT

Цепь ШИМ и коррекции коэффициента мощности

Оригинал в PDF · стр. 2 ↗

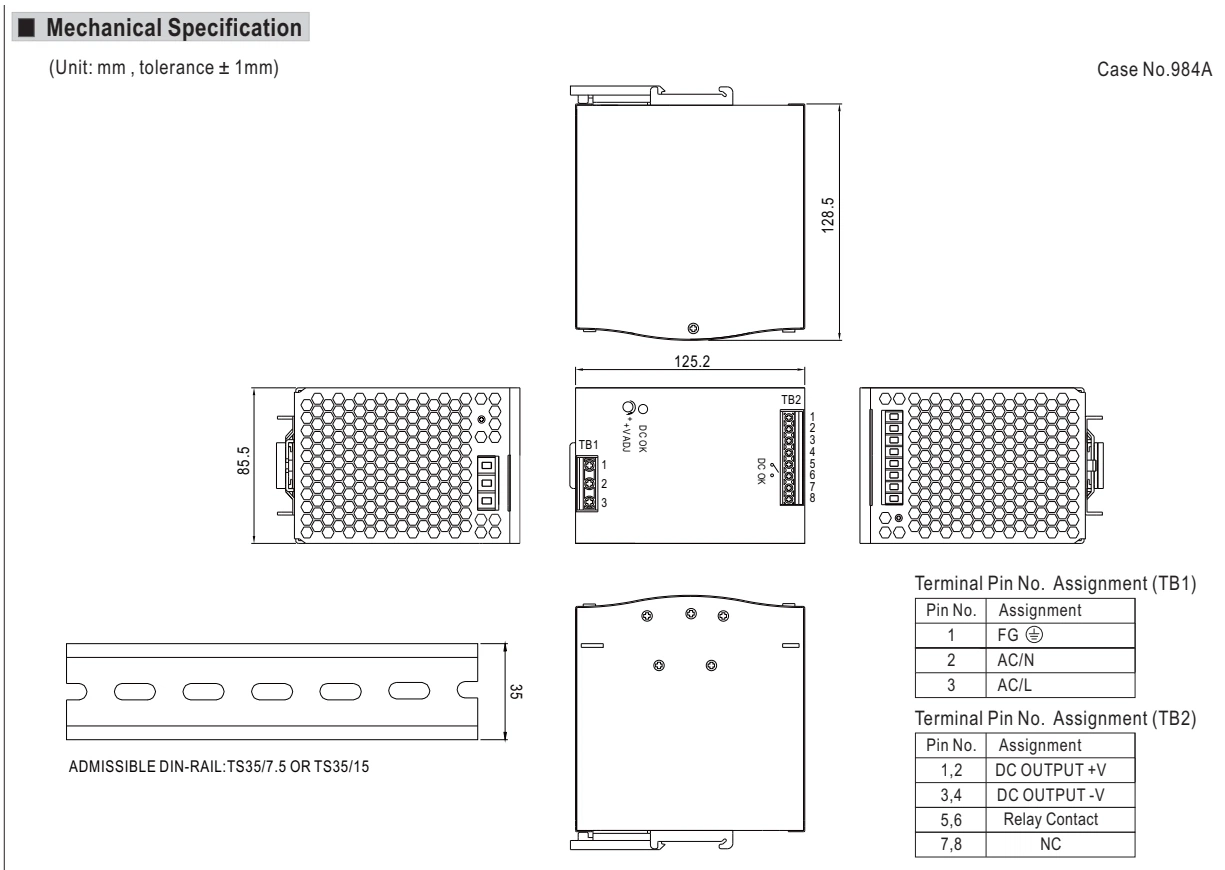

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

FG

Защитное заземление

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

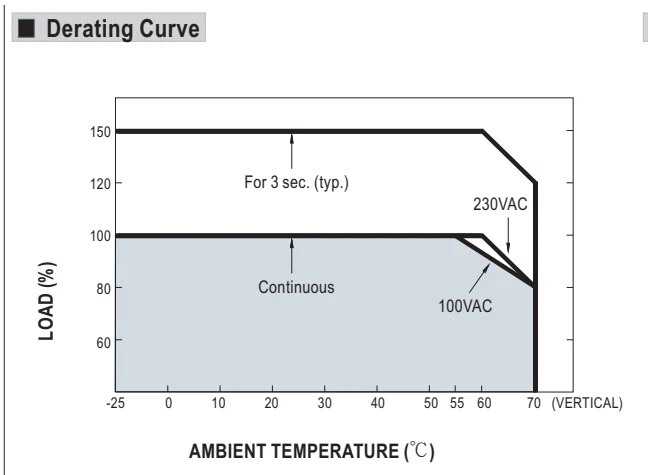

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

TYP.

Типовое значение

VAC

В переменного тока

Оригинал в PDF · стр. 3 ↗

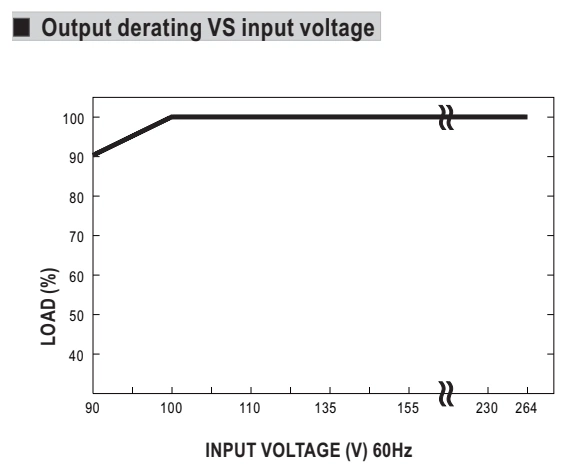

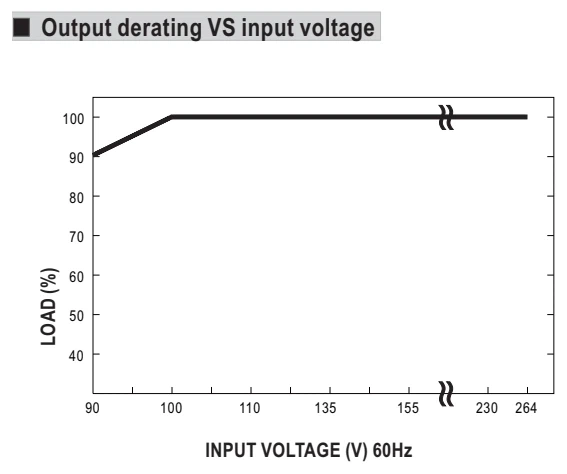

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Одноканальный промышленный блок питания 480 Ватт с PFC функцией на DIN рейку; AC/DC преобразователь: выход 48В @ 10А; вход: 90...264VAC / 127...370VDC; -25...70°C

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
