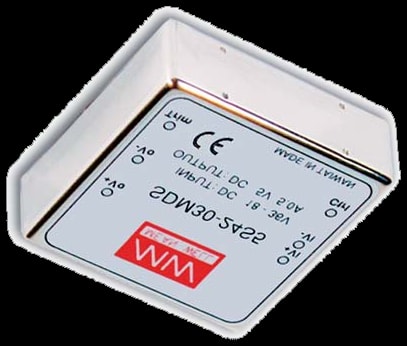

SDM30-12S5

Характеристики

Производитель

MEAN WELL

Модель

SDM30-12S5

Тип

DC/DC-преобразователи

Выходная мощность (U × I)

25 Вт

Выходное напряжение

5 В

Выходной ток

5 А

Выход 1

5 В · 5 А

Стандарты безопасности (по каталогу)

CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,1 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

9.2~18, 18~36, 36~72

Обозначение параметров в каталоге

O/P +5V5A

GTIN

4711287465784

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 1 ↗

Номинальный выходной ток

5 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 5 А PDF, стр. 1 ↗

Номинальная выходная мощность

25 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

75 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% макс. PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Входное напряжение

12S: 9.2 ~ 18 В пост. 24S: 18~ 36 В пост. 48S: 36~ 72 В пост. PDF, стр. 1 ↗

КПД (тип.)

77% PDF, стр. 1 ↗

Рабочая температура

-25 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Температура и влажность хранения

-25 ~ +85 °C, 0 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C(0~50 °C) PDF, стр. 1 ↗

Напряжение изоляции

вход–выход:1 кВ пост. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

50.8*50.8*16 мм (2"*2"*0.63") (Д × Ш × В) PDF, стр. 1 ↗

Графики и чертежи производителя

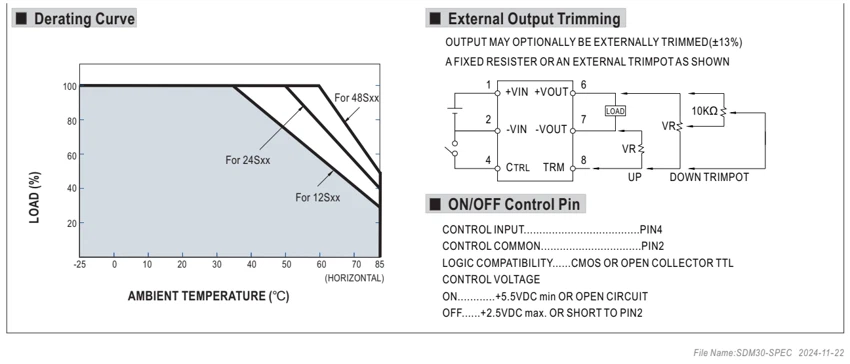

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

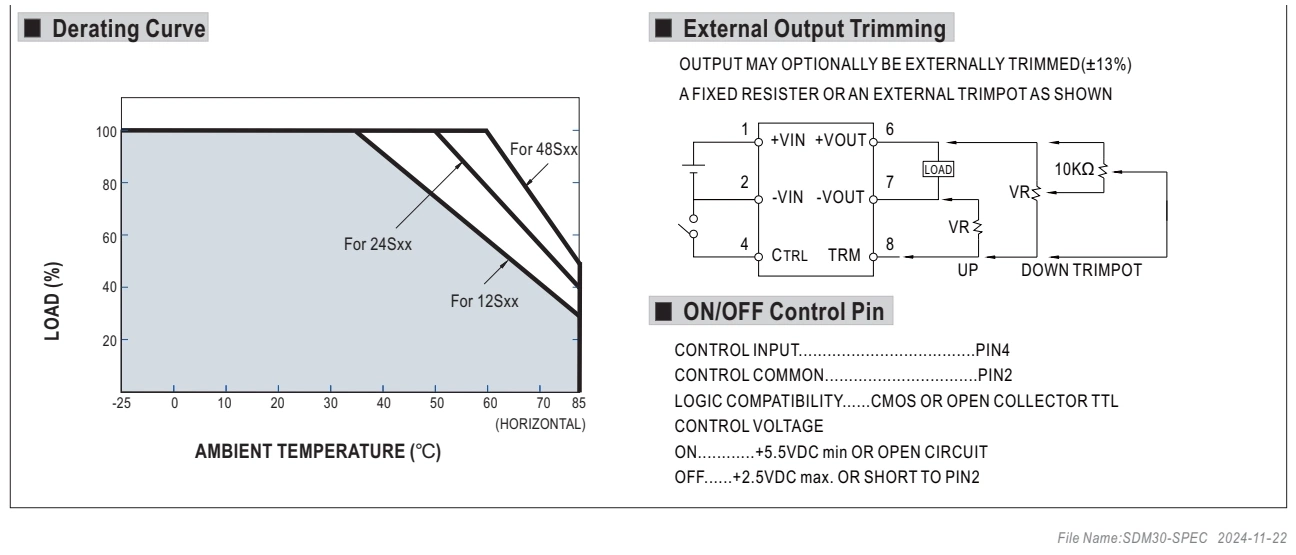

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

CIRCUIT

Цепь

CONTROL

Управление

LOAD

Нагрузка

MAX.

Максимум

OFF

Выключено

VDC

В постоянного тока

ON

Включено

Оригинал в PDF · стр. 3 ↗

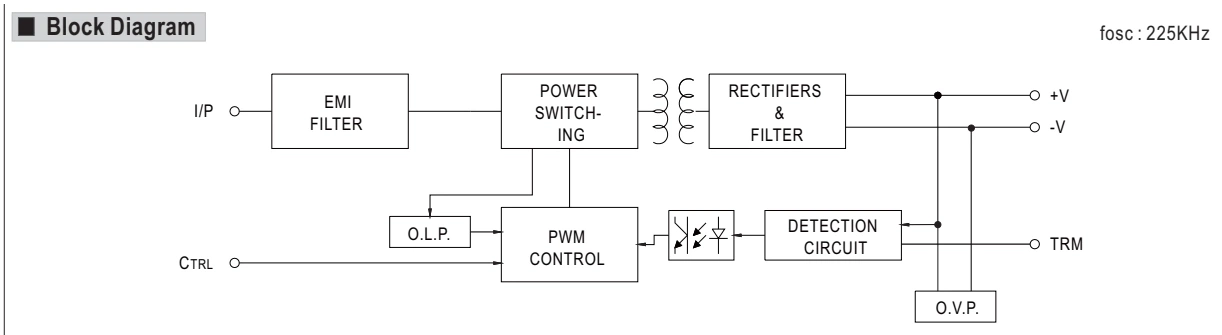

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

POWER

Мощность

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

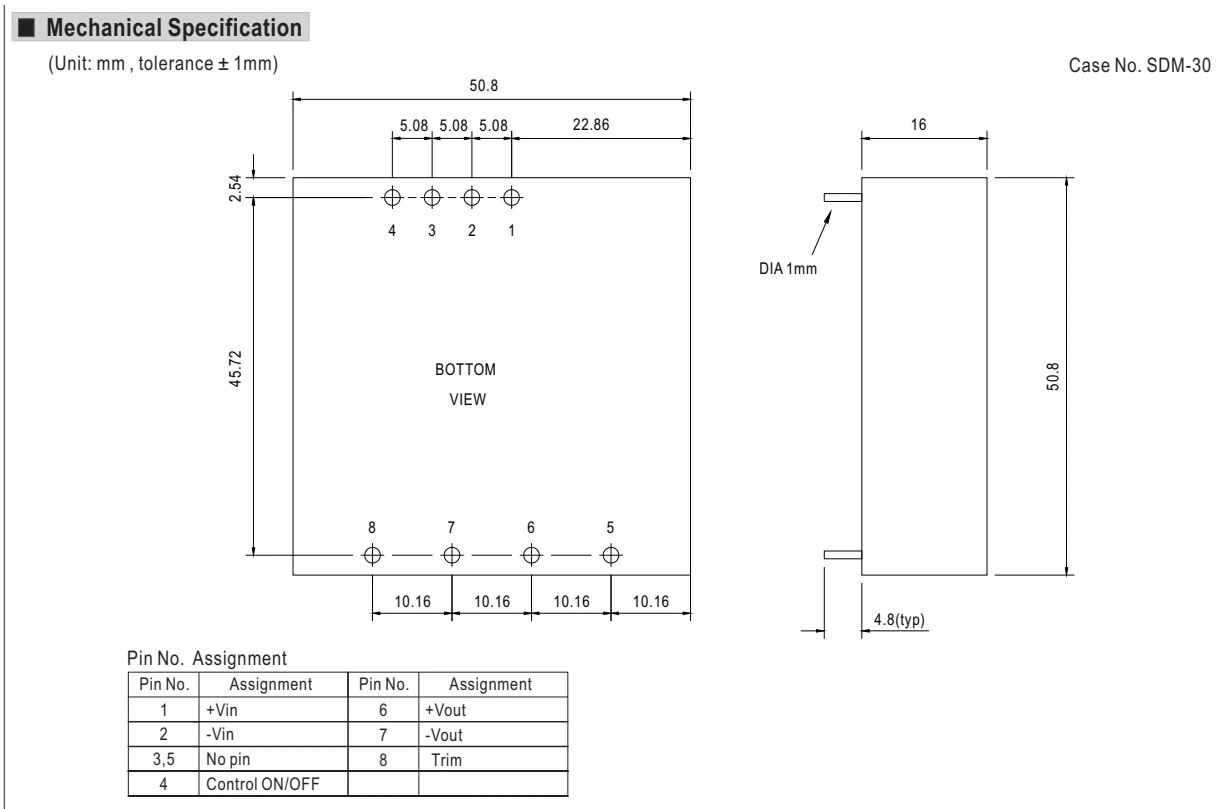

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CASE NO.

Номер корпуса

CONTROL

Управление

PIN NO.

Номер контакта

OFF

Выключено

ON

Включено

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL SDM30-12S5 — dc/dc-преобразователи. Параметры: выходное напряжение 5 В, выходной ток 5 А, мощность 25 Вт. Серия SDM30. Характеристики, документация и запрос поставки в Казахстане.

DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.

Что проверить при выборе

Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
