SCP-35-12

Характеристики

Производитель

MEAN WELL

Модель

SCP-35-12

Тип

Блоки питания в корпусе

Мощность по каталогу

35 Вт

Выходное напряжение

13.8 В

Выходной ток

2.6 А

Выход 1

13,8 В · 2,6 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,36 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P 13.8V/2.6A

Размеры (Д × Ш × В)

99 × 97 × 36 мм

GTIN

4711232760261

Страна производства

Китай

Данные производителя

Выходное напряжение

13.8 В PDF, стр. 1 ↗

Номинальный выходной ток

2.6 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 2.6 А PDF, стр. 1 ↗

Номинальная выходная мощность

35.9 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Нестабильность по нагрузке

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

Время запуска и нарастания

600 мс, 30 мс/230 В перем. 1200 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 1 ↗

КПД (тип.)

83% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

0.75 А/115 В перем. 0.5 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск45 А PDF, стр. 1 ↗

Ток утечки

<2 мА/ 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-20 ~ +60 °C(см. график снижения допустимой выходной нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.05% /°C(0 ~ 45 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2.0 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

99*97*36 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия SCP-35

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия SCP-35

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия SCP-35

99 × 97 × 36 мм Источник ↗

Сертификаты серии · серия SCP-35

CUL, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

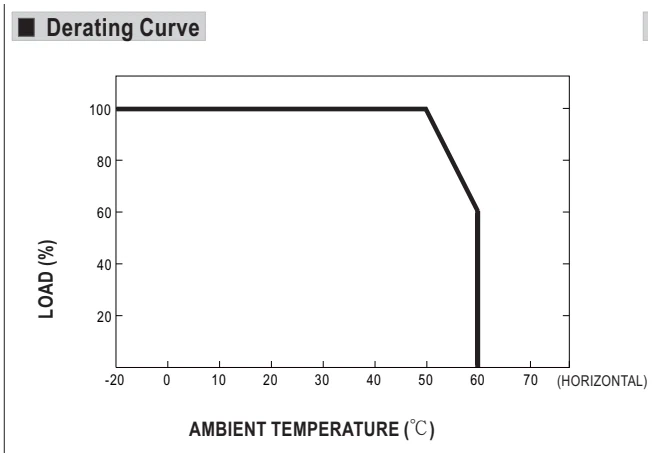

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

Оригинал в PDF · стр. 2 ↗

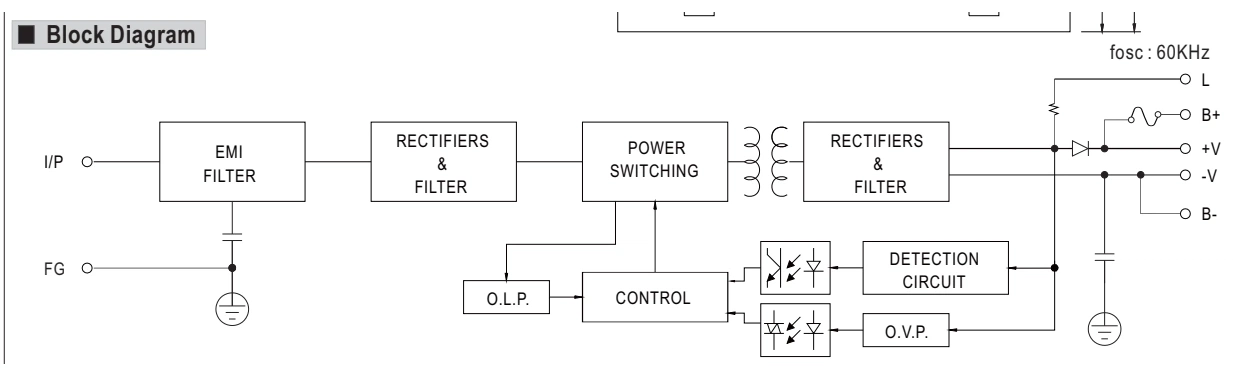

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

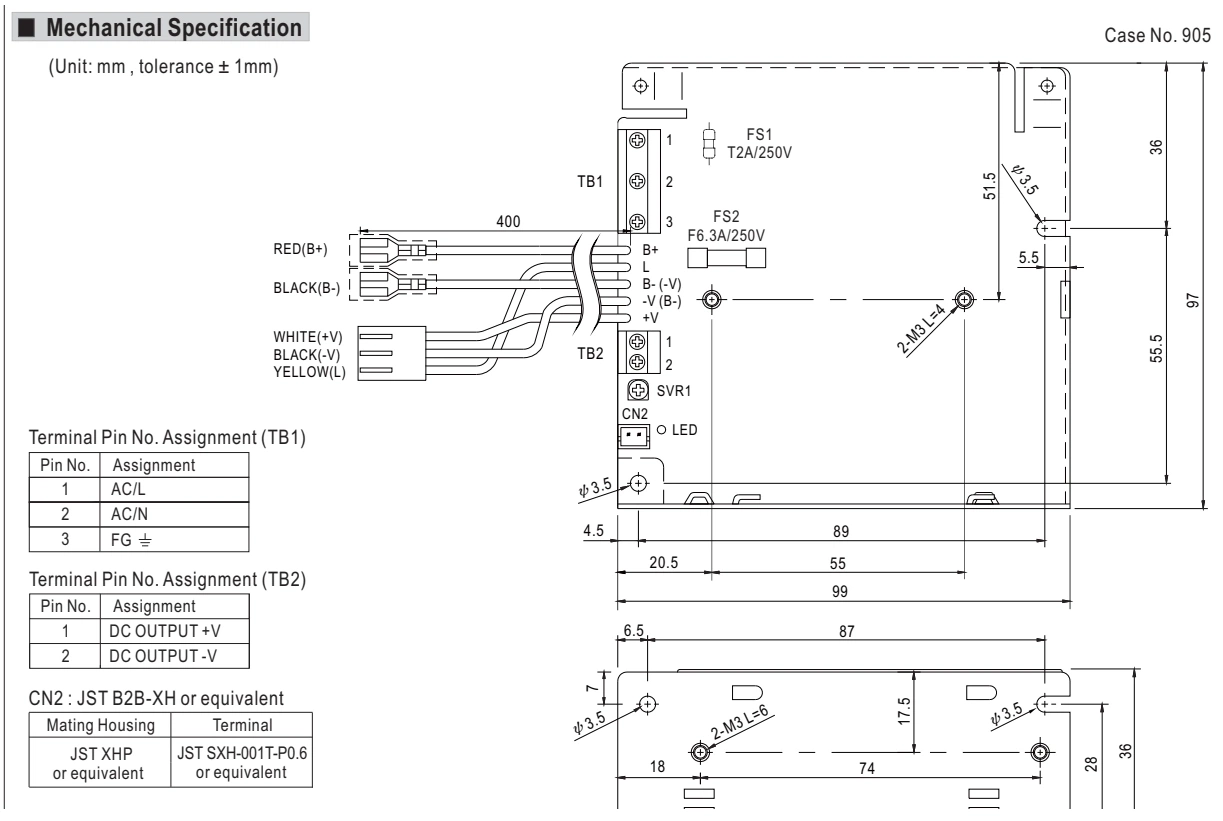

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

-V

Отрицательный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

BLACK

Чёрный

MATING HOUSING

Корпус ответного разъёма

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

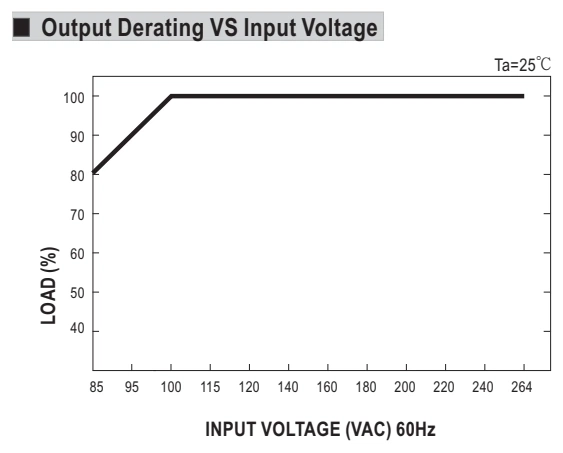

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 2 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL SCP-35-12 — блоки питания в корпусе. Параметры: мощность 35 Вт. Серия SCP-35. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
