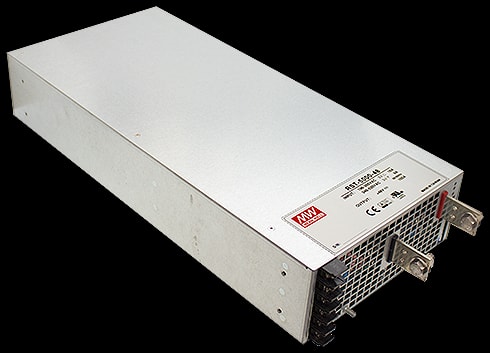

RST-5000-24

Характеристики

Производитель

MEAN WELL

Модель

RST-5000-24

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

4800 Вт

Выходное напряжение

24 В

Выходной ток

200 А

Выход 1

24 В · 200 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 10 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

3Φ 3W 196~305, 3Φ 4W 340~550

Обозначение параметров в каталоге

O/P +24V200A

Размеры (Д × Ш × В)

460 × 211 × 83.5 мм

GTIN

4711287438092

Страна производства

Тайвань

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

200 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 200 А PDF, стр. 2 ↗

Номинальная выходная мощность

4800 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

2200 мс, 80 мс при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

20 мс / 230 В перем. при 75% нагрузки 14 мс / 230 В перем. при полной нагрузке PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

0.95/230 В перем.(400 В перем.) при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

89% PDF, стр. 2 ↗

Ток утечки

<3.5 мА /△305 В перем.(Y 530 В перем.) PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Габариты

460*211*83.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия RST-5000

Вентилятор Источник ↗

Гарантия производителя · серия RST-5000

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RST-5000

460 × 211 × 83.5 мм Источник ↗

Сертификаты серии · серия RST-5000

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

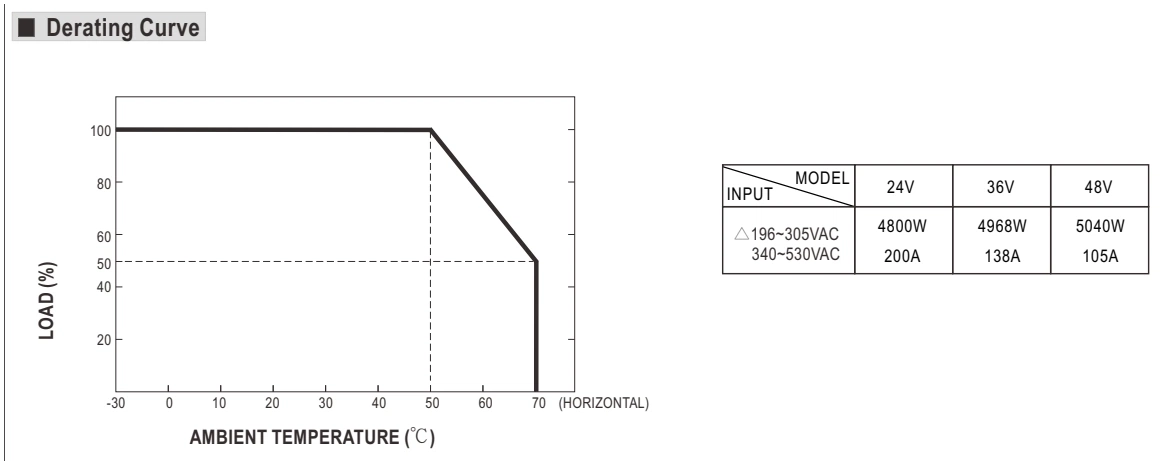

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

Оригинал в PDF · стр. 3 ↗

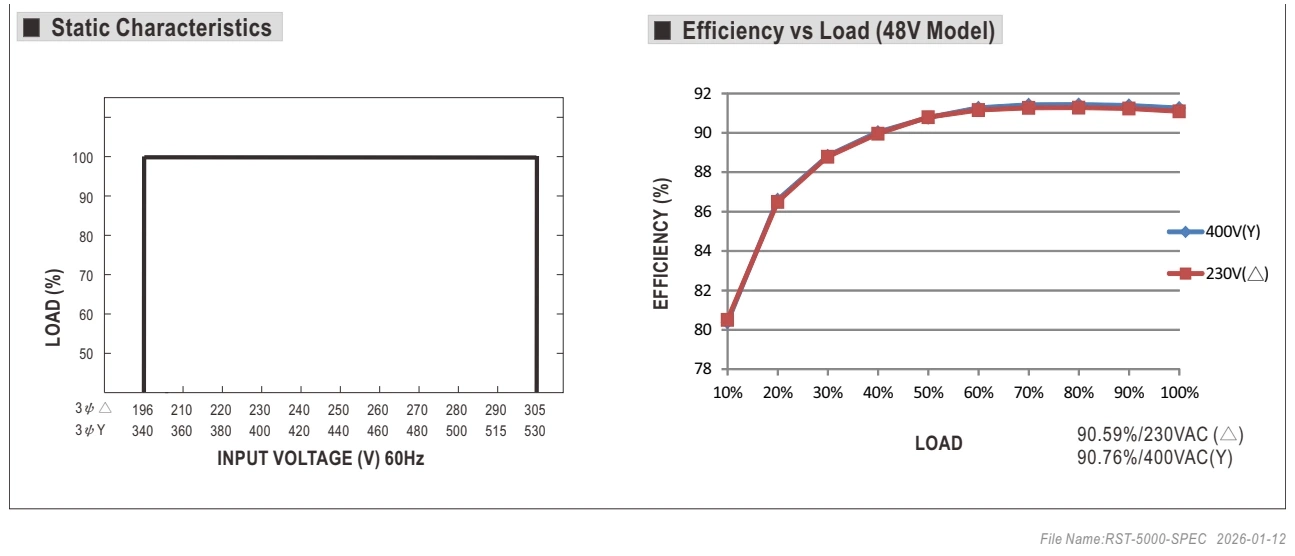

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

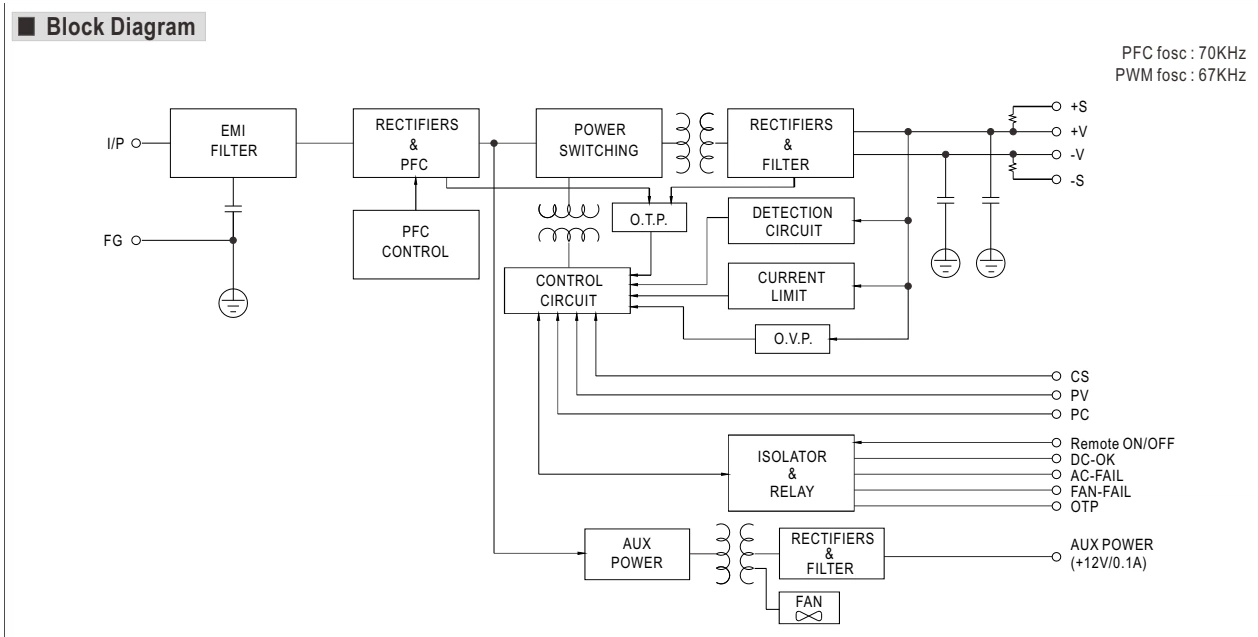

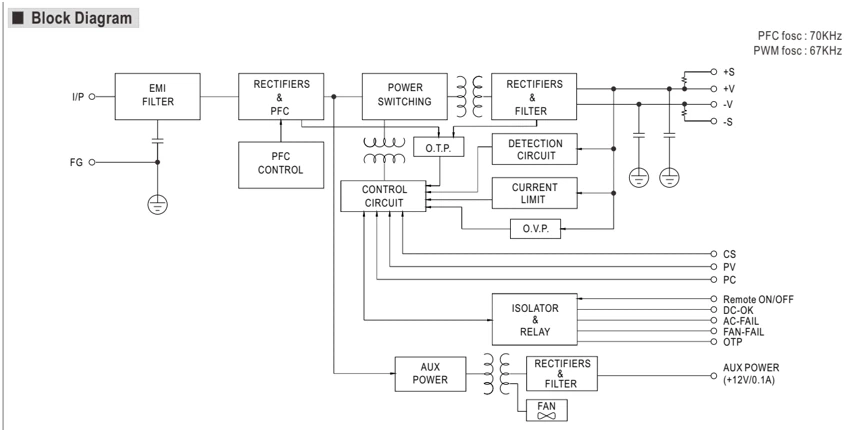

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PWM

ШИМ

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

PFC CIRCUIT

Цепь коррекции коэффициента мощности

Оригинал в PDF · стр. 3 ↗

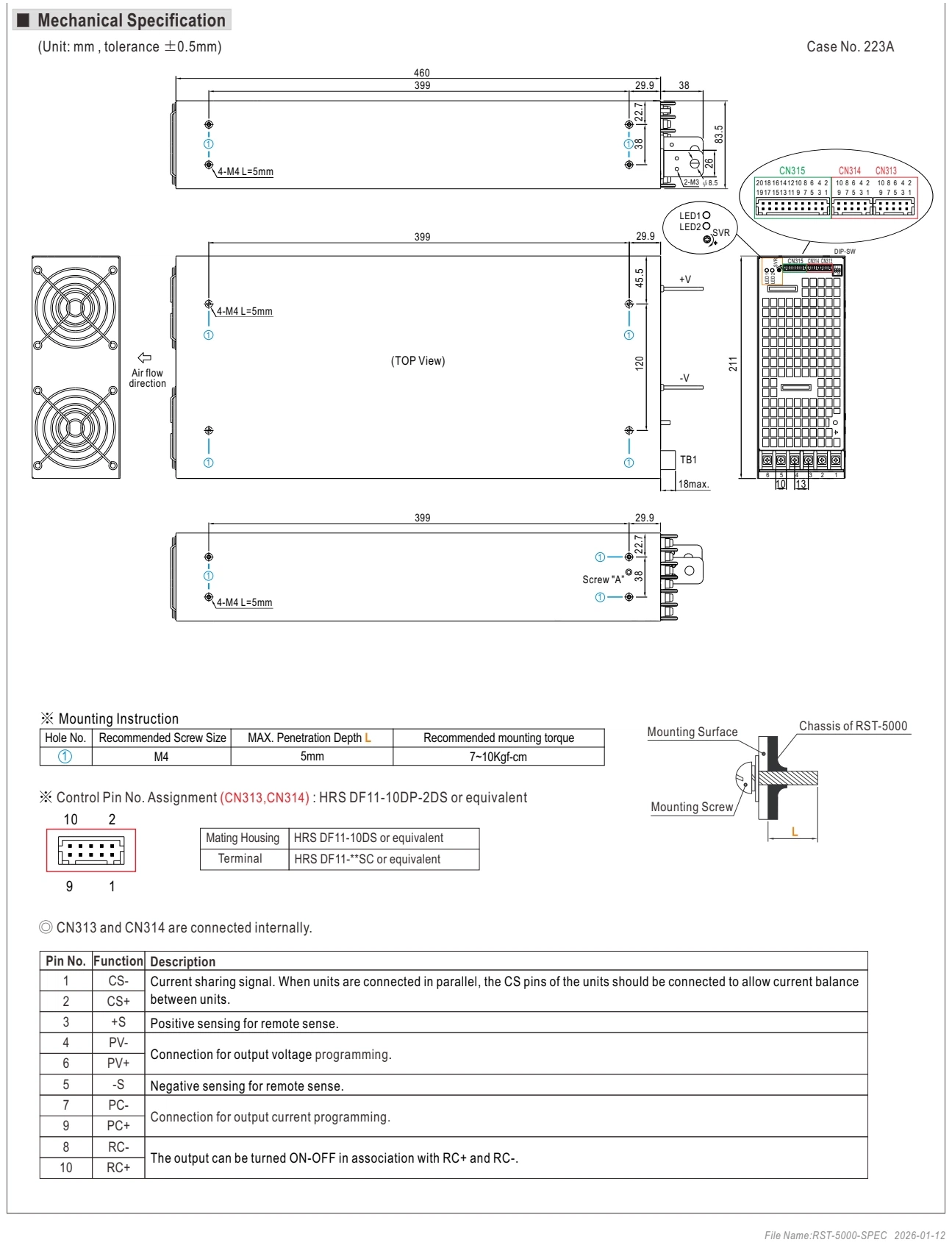

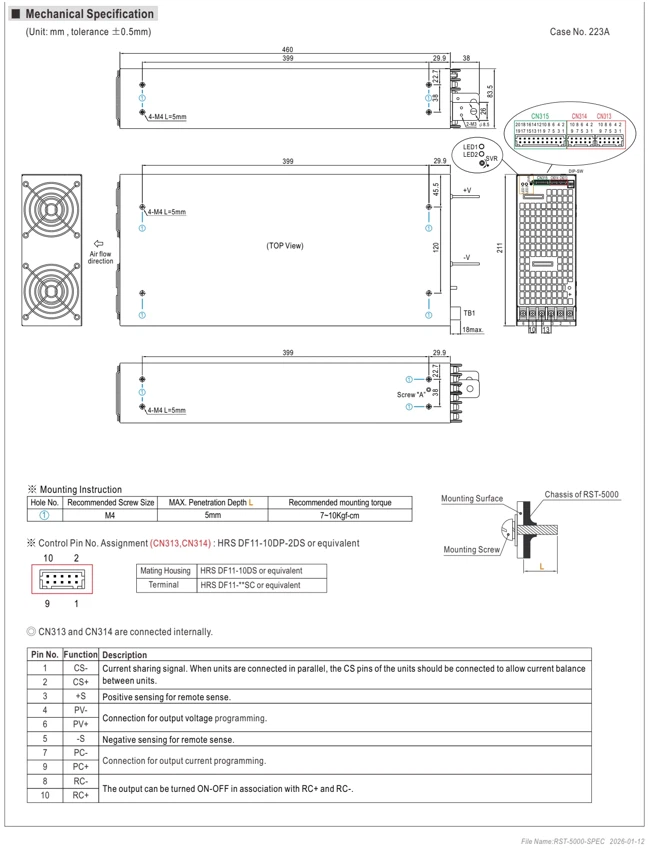

Габаритный чертёж · стр. 9

Увеличить рисунок ↗

Габаритный чертёж · стр. 9100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

OUTPUT CURRENT

Выходной ток

DESCRIPTION

Описание

ASSIGNMENT

Назначение

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

SENSE

Измерение напряжения

MAX.

Максимум

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MATING HOUSING

Корпус ответного разъёма

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

CURRENT SHARING

Распределение тока при параллельной работе

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 9 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RST-5000-24 — блоки питания в корпусе. Параметры: выходное напряжение 24 В, выходной ток 200 А, мощность 4800 Вт. Серия RST-5000. Характеристики, документация и запрос поставки в Казахстане.
