RST-10000-48

Характеристики

Производитель

MEAN WELL

Модель

RST-10000-48

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

10080 Вт

Выходное напряжение

48 В

Выходной ток

210 А

Выход 1

48 В · 210 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,BIS,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 23 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

3Φ 3W 196~305, 3Φ 4W 340~550

Обозначение параметров в каталоге

O/P +48V210A

Размеры (Д × Ш × В)

540 × 424 × 83.5 мм

GTIN

4711287438146

Страна производства

Тайвань

Данные производителя

Выходное напряжение

48 В PDF, стр. 2 ↗

Номинальный выходной ток

210 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 210 А PDF, стр. 2 ↗

Номинальная выходная мощность

10080 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

200 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

2200 мс, 80 мс при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

20 мс / 230 В перем. при 75% нагрузки 14 мс / 230 В перем. при полной нагрузке PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

0.95/230 В перем.(400 В перем.) при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

91% PDF, стр. 2 ↗

Ток утечки

<7 мА /△305 В перем.(Y 530 В перем.) PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Габариты

540*424*83.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия RST-10000

Вентилятор Источник ↗

Гарантия производителя · серия RST-10000

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RST-10000

540 × 424 × 83.5 мм Источник ↗

Сертификаты серии · серия RST-10000

CUL, TUV-62368-1, CB, CE, EAC, UKCA, BIS Источник ↗

Графики и чертежи производителя

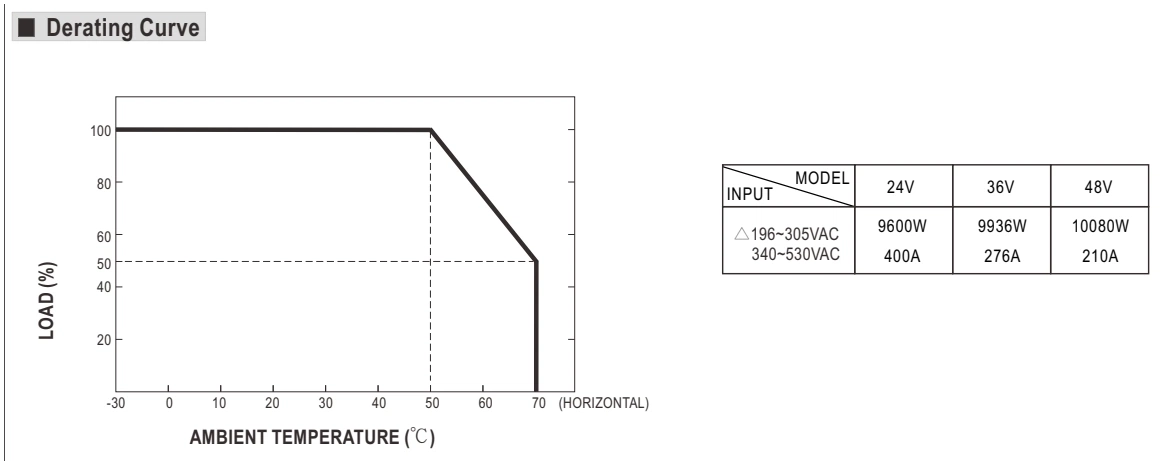

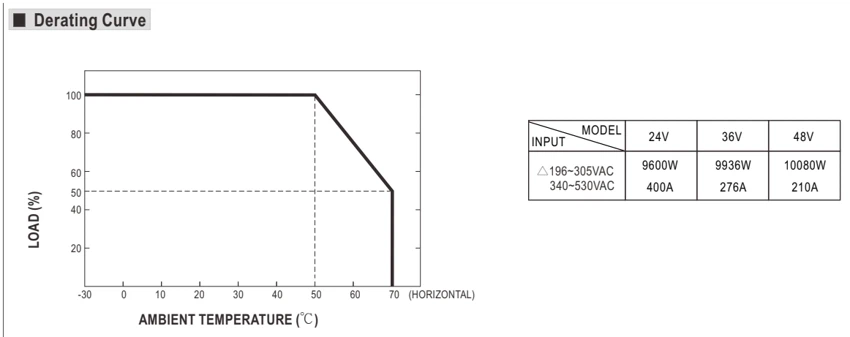

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

Оригинал в PDF · стр. 3 ↗

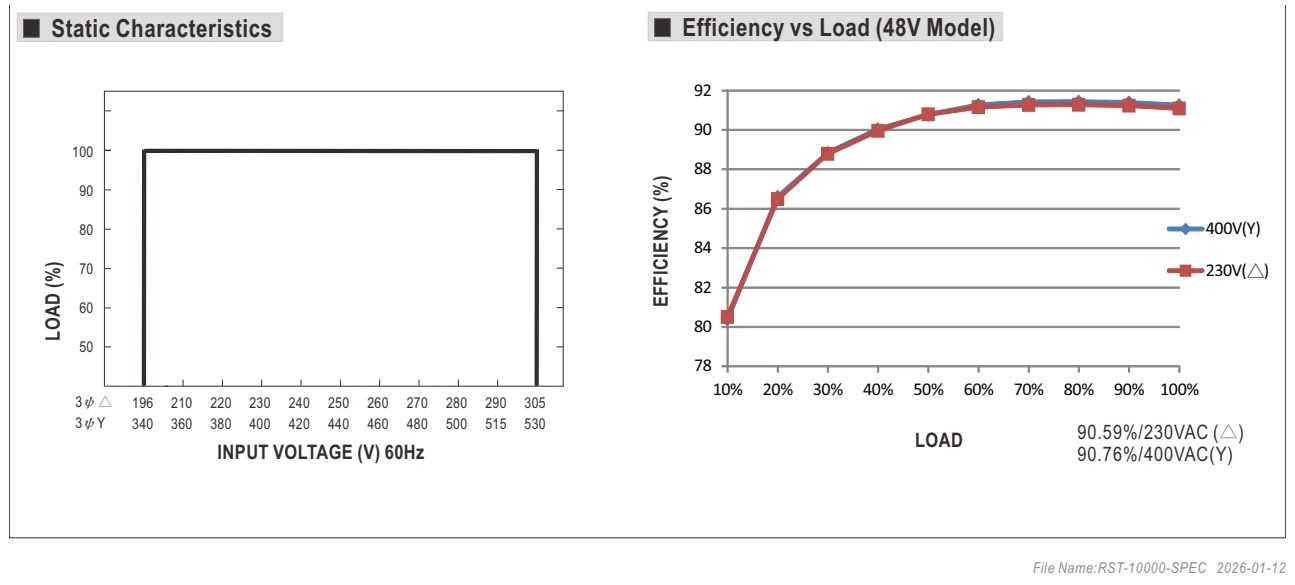

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

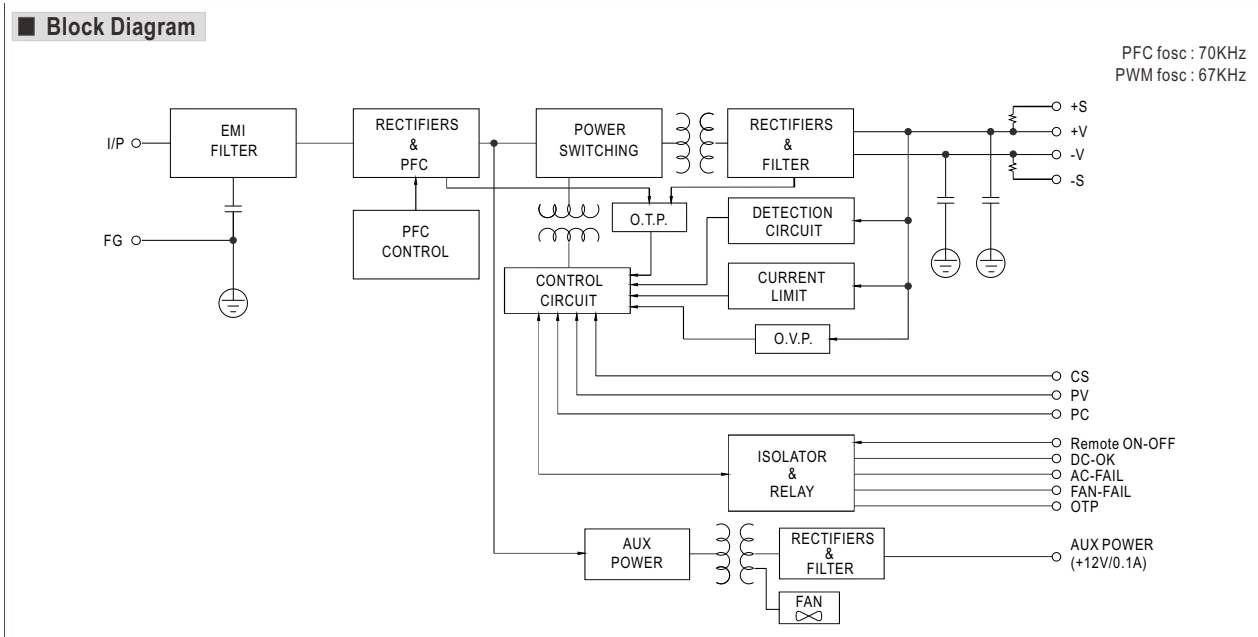

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PWM

ШИМ

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

PFC CIRCUIT

Цепь коррекции коэффициента мощности

Оригинал в PDF · стр. 3 ↗

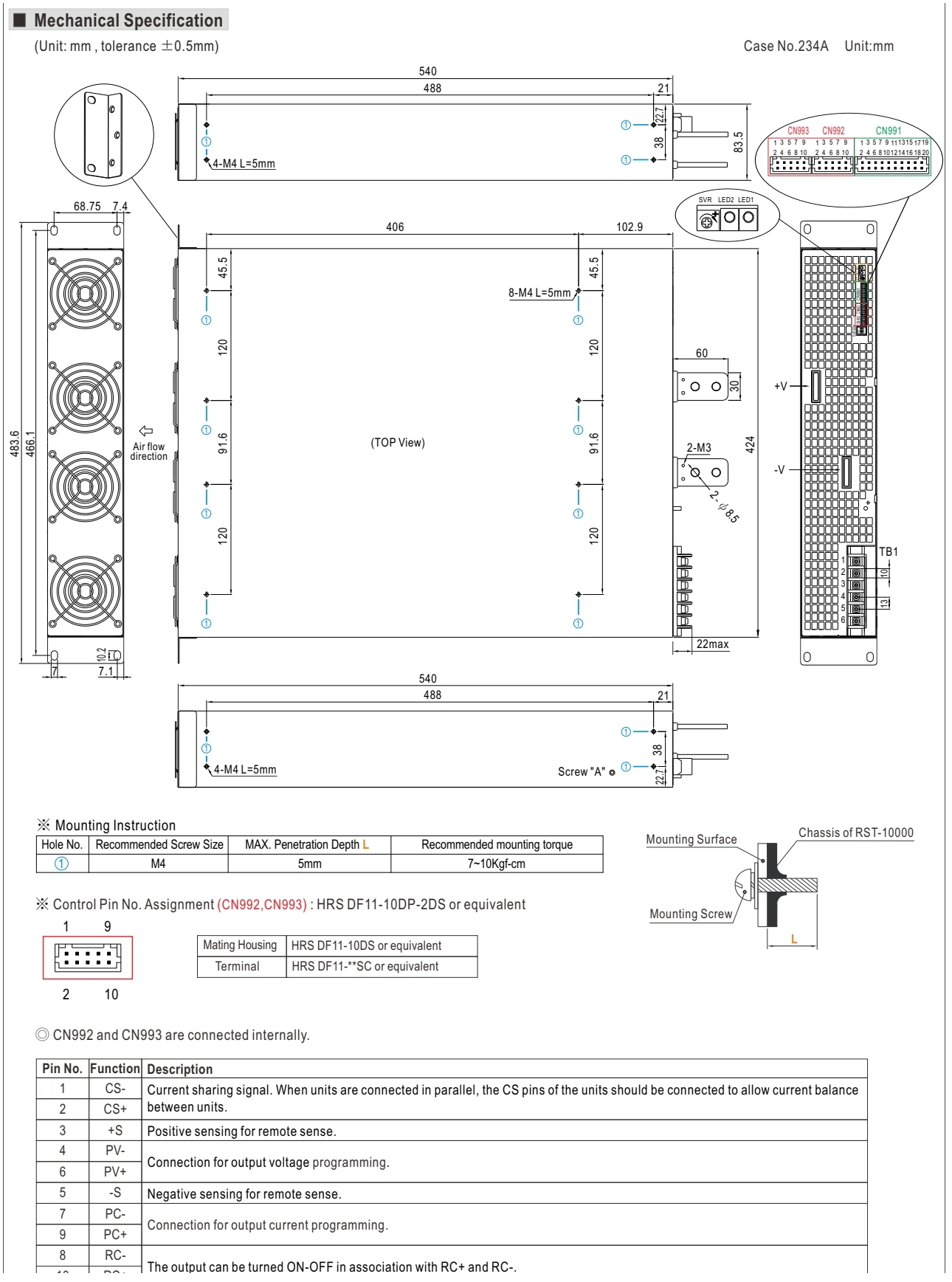

Габаритный чертёж · стр. 9

Увеличить рисунок ↗

Габаритный чертёж · стр. 9100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

OUTPUT CURRENT

Выходной ток

DESCRIPTION

Описание

ASSIGNMENT

Назначение

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

FUNCTION

Назначение

CONTROL

Управление

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

SENSE

Измерение напряжения

MAX.

Максимум

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MATING HOUSING

Корпус ответного разъёма

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

CURRENT SHARING

Распределение тока при параллельной работе

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 9 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RST-10000-48 — блоки питания в корпусе. Параметры: выходное напряжение 48 В, выходной ток 210 А, мощность 10080 Вт. Серия RST-10000. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
