RSP-1500-12

Характеристики

Производитель

MEAN WELL

Модель

RSP-1500-12

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

1500 Вт

Выходное напряжение

12 В

Выходной ток

125 А

Выход 1

12 В · 125 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,BSMI,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,925 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +12V125A

Размеры (Д × Ш × В)

278 × 127 × 83.5 мм

GTIN

4711287437903

Страна производства

Тайвань

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

125 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 125 А PDF, стр. 2 ↗

Номинальная выходная мощность

1500 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

10 ~ 13.5 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 100 мс при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

10 мс при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 250 ~ 370 В пост. PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

0.95/230 В перем. 0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

87% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

17 А/115 В перем. 8 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

30 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<2.0 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.05%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

278*127*83.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия RSP-1500

Вентилятор Источник ↗

Гарантия производителя · серия RSP-1500

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RSP-1500

278 × 127 × 83.5 мм Источник ↗

Сертификаты серии · серия RSP-1500

CUL, TUV-62368-1, CB, CE, BSMI, EAC, UKCA, RCM Источник ↗

Графики и чертежи производителя

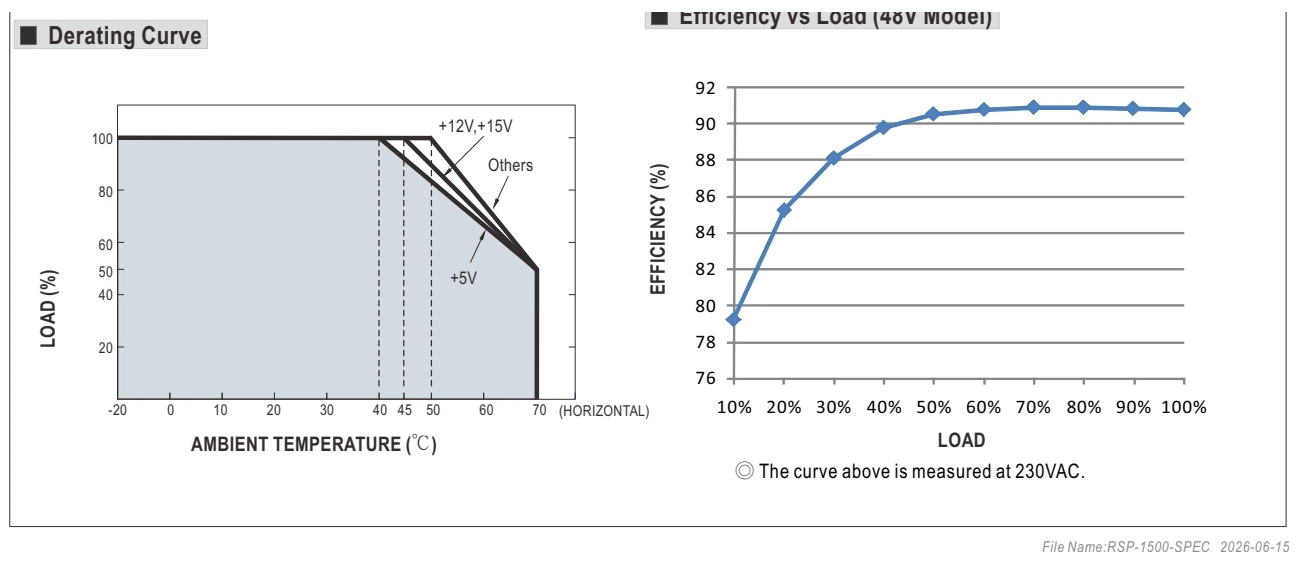

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

EFFICIENCY

КПД

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

THE CURVE ABOVE IS MEASURED AT 230VAC.

Кривая измерена при входном напряжении 230 В переменного тока.

Оригинал в PDF · стр. 3 ↗

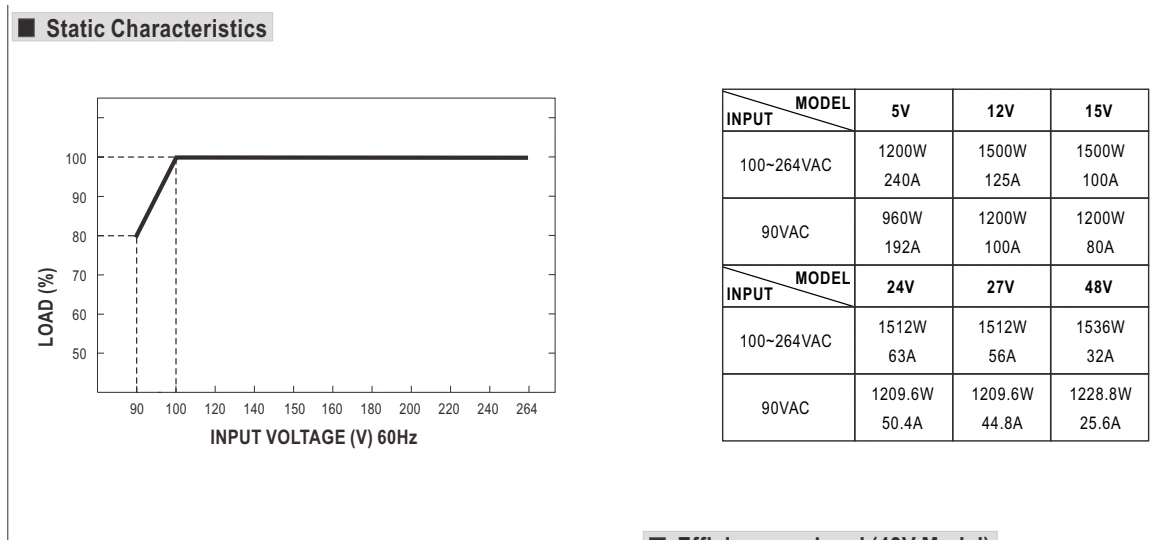

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

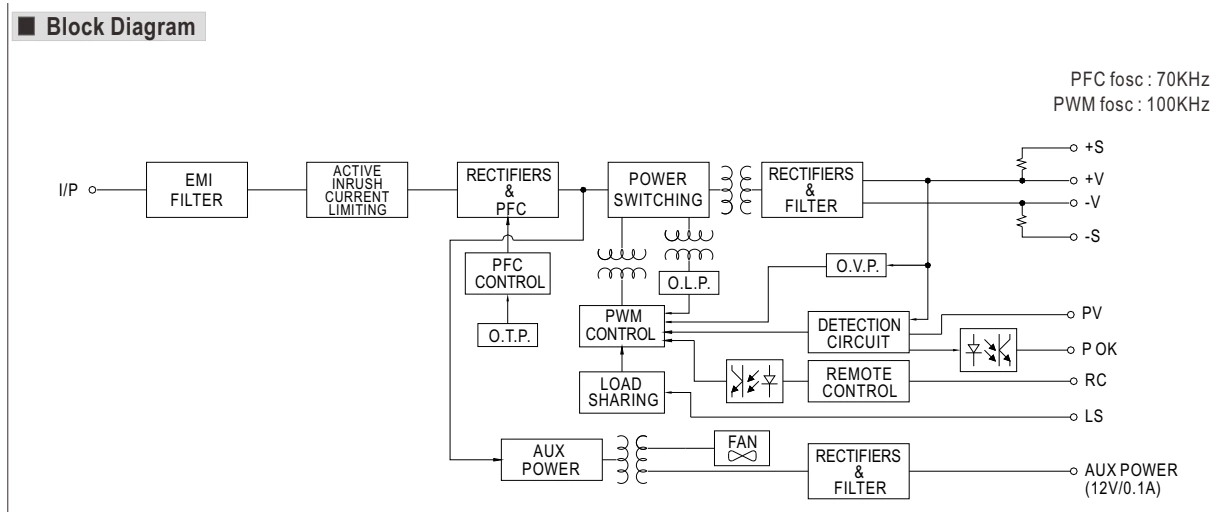

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

LOAD

Нагрузка

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

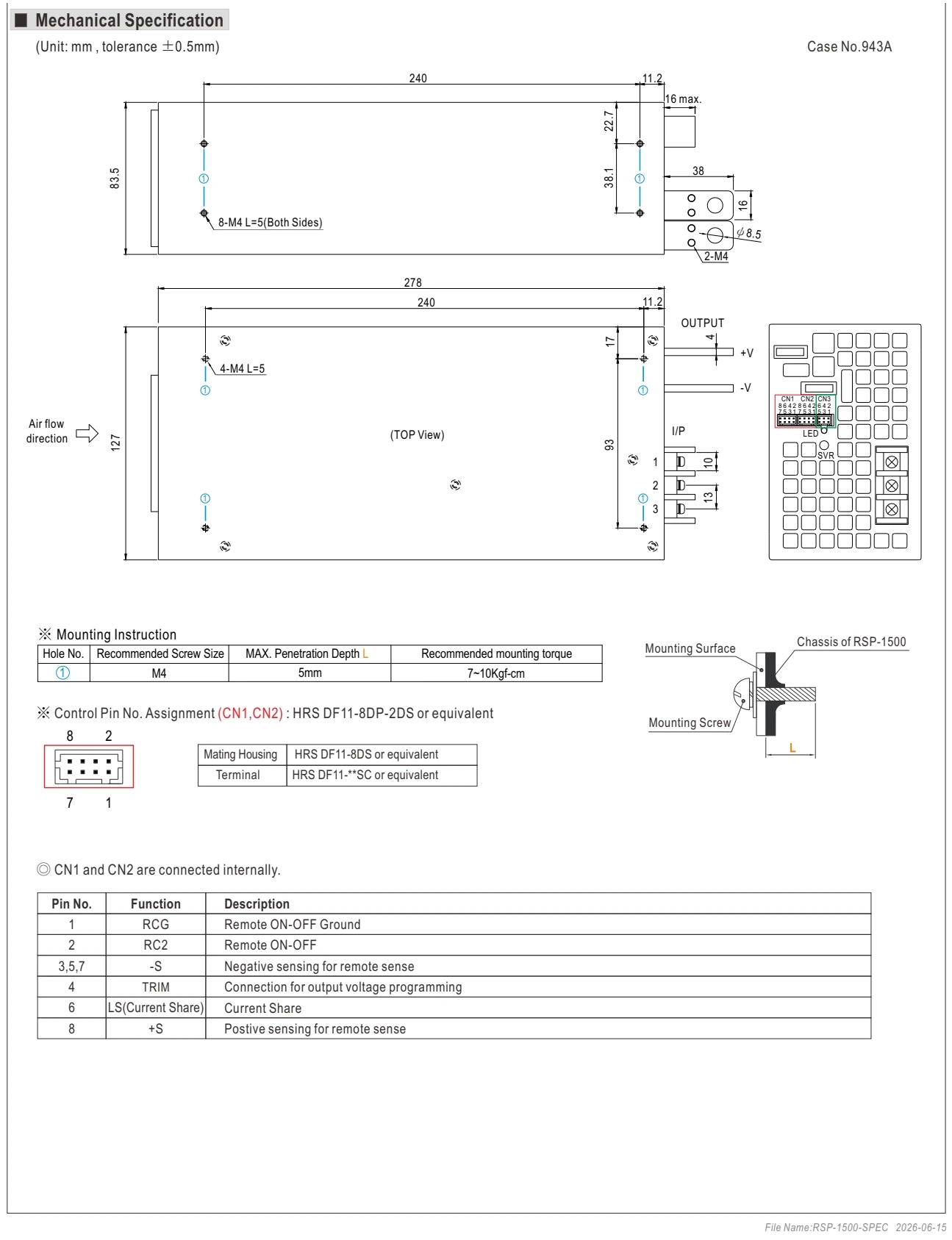

Габаритный чертёж · стр. 8

Увеличить рисунок ↗

Габаритный чертёж · стр. 8100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

DESCRIPTION

Описание

ASSIGNMENT

Назначение

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

SENSE

Измерение напряжения

MAX.

Максимум

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MATING HOUSING

Корпус ответного разъёма

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 8 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RSP-1500-12 — блоки питания в корпусе. Параметры: выходное напряжение 12 В, выходной ток 125 А, мощность 1500 Вт. Серия RSP-1500. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
