MEAN WELL / RSP-1000
MEAN WELL RSP-1000-24 — фото серии RSP-1000
Изображение серии RSP-1000. Внешний вид исполнения может отличаться.
Блоки питания в корпусе

RSP-1000-24

MEAN WELL RSP-1000-24 — блоки питания в корпусе. Параметры: выходное напряжение 24 В, выходной ток 40 А, мощность 960 Вт. Серия RSP-1000. Характеристики, документация и запрос поставки в Казахстане.

Мощность960 Вт
Напряжение24 В
Ток40 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
RSP-1000-24
Тип
Блоки питания в корпусе
Выходная мощность (U × I)
960 Вт
Выходное напряжение
24 В
Выходной ток
40 А
Выход 1
24 В · 40 А
Стандарты безопасности (по каталогу)
CUL,TUV-62368-1,CCC,CB,CE,BSMI,BIS,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 1,833 кг
Код HS по каталогу
850440
ECCN по каталогу
EAR99
Входное напряжение
90~264
Обозначение параметров в каталоге
O/P +24V40A
Размеры (Д × Ш × В)
295 × 127 × 41 мм
GTIN
4711287420608
Страна производства
Тайвань

Данные производителя

Выходное напряжение
24 В PDF, стр. 2 ↗
Номинальный выходной ток
40 А PDF, стр. 2 ↗
Диапазон выходного тока
0 ~ 40 А PDF, стр. 2 ↗
Номинальная выходная мощность
960 Вт PDF, стр. 2 ↗
Пульсации и шум (макс.)
150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Диапазон регулировки напряжения
20 ~ 26.4 В PDF, стр. 2 ↗
Допуск выходного напряжения
±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
Нестабильность по входному напряжению
±0.5% PDF, стр. 2 ↗
Нестабильность по нагрузке
±0.5% PDF, стр. 2 ↗
Время запуска и нарастания
300 мс, 50 мс при полной нагрузке PDF, стр. 2 ↗
Время удержания (тип.)
16 мс/230 В перем. 16 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
Входное напряжение
90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности (тип.)
0.95/230 В перем. 0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗
КПД (тип.)
88% PDF, стр. 2 ↗
Входной ток переменного напряжения (тип.)
12 А/115 В перем. 6 А/230 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
25 А/115 В перем. 40 А/230 В перем. PDF, стр. 2 ↗
Ток утечки
<2.0 мА / 240 В перем. PDF, стр. 2 ↗
Рабочая температура
-20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
Рабочая влажность
20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температурный коэффициент
±0.02%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
295*127*41 мм (Д × Ш × В) PDF, стр. 2 ↗
Охлаждение · серия RSP-1000
Вентилятор Источник ↗
Гарантия производителя · серия RSP-1000
5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия RSP-1000
295 × 127 × 41 мм Источник ↗
Сертификаты серии · серия RSP-1000
CUL, TUV-62368-1, CB, CE, BSMI, EAC, CCC, UKCA, BIS, RCM Источник ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 2 · стр. 2

Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.

Примечание в документе производителя ↗

Примечание 4 · стр. 2

При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.

Примечание в документе производителя ↗

Примечание 6 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗
Графики и чертежи производителя

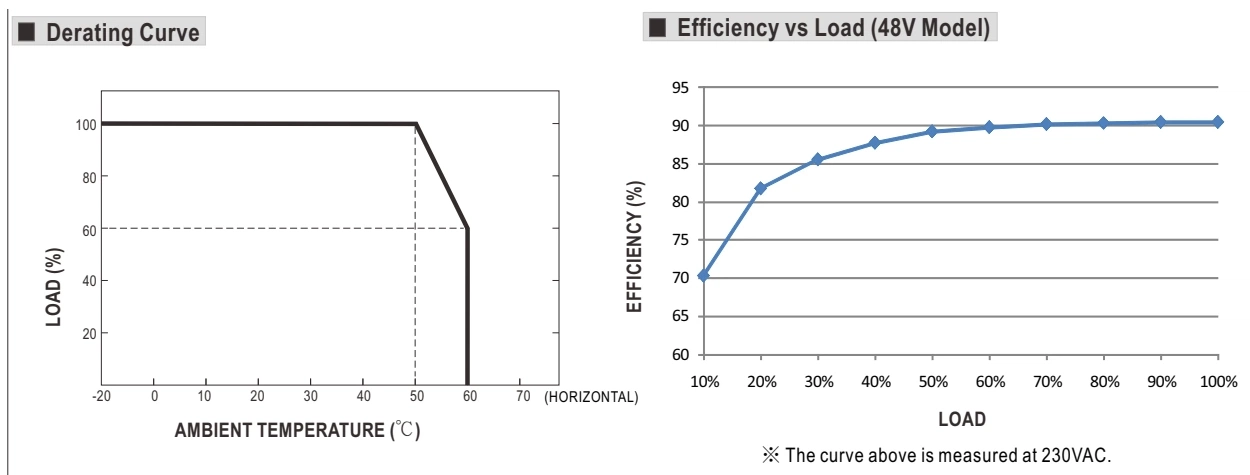

Снижение допустимой нагрузки · стр. 3

Снижение допустимой нагрузки · стр. 3Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
EFFICIENCY
КПД
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
VAC
В переменного тока
THE CURVE ABOVE IS MEASURED AT 230VAC.
Кривая измерена при входном напряжении 230 В переменного тока.
Снижение допустимой нагрузки · стр. 3Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
EFFICIENCY
КПД
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
VAC
В переменного тока
THE CURVE ABOVE IS MEASURED AT 230VAC.
Кривая измерена при входном напряжении 230 В переменного тока.
Оригинал в PDF · стр. 3 ↗

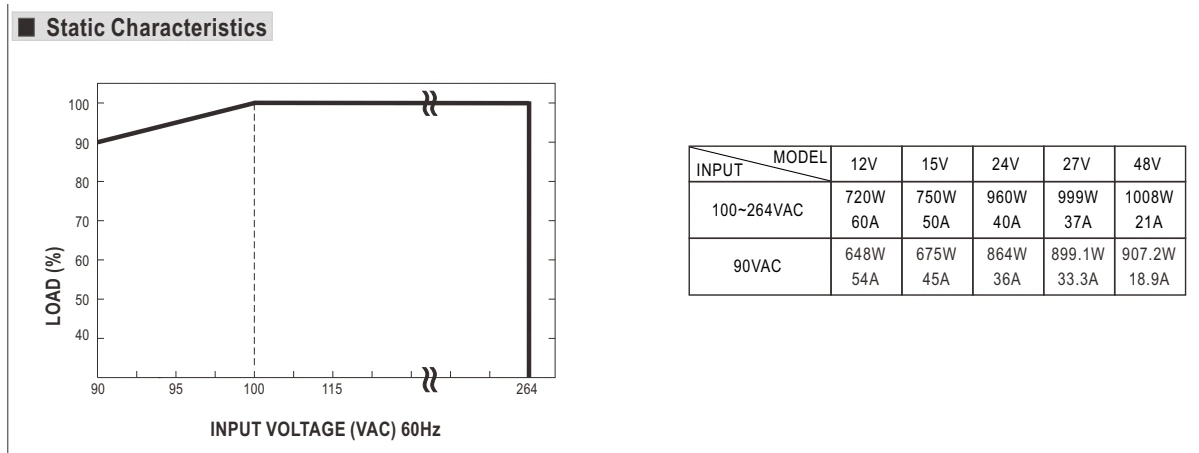

Нагрузка и входное напряжение · стр. 3

Нагрузка и входное напряжение · стр. 3Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Нагрузка и входное напряжение · стр. 3Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Оригинал в PDF · стр. 3 ↗

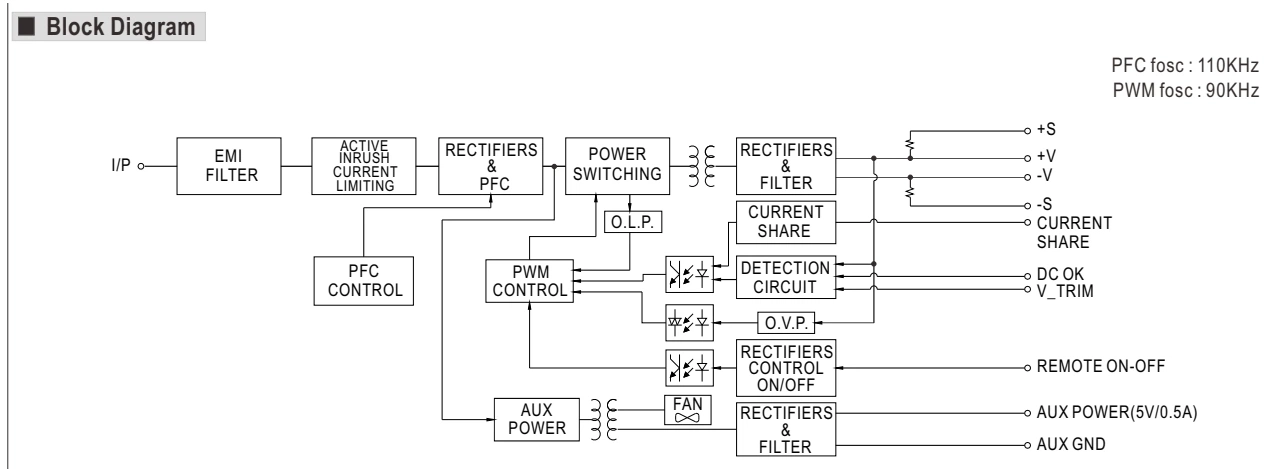

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
PFC
Коррекция коэффициента мощности
I/P
Вход
FAN
Вентилятор
OFF
Выключено
ON
Включено
FOSC
Частота преобразования
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
PFC
Коррекция коэффициента мощности
I/P
Вход
FAN
Вентилятор
OFF
Выключено
ON
Включено
FOSC
Частота преобразования
Оригинал в PDF · стр. 3 ↗

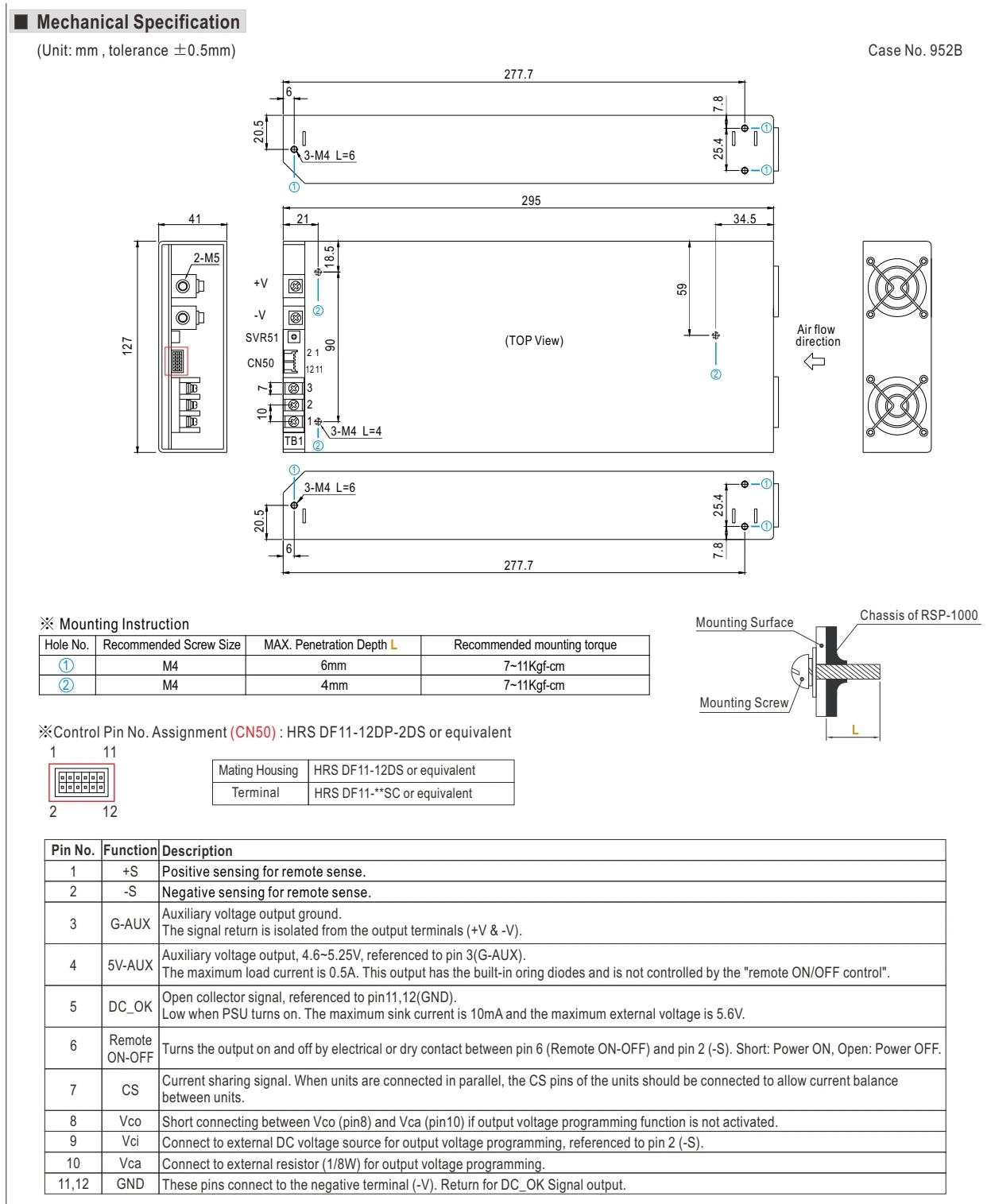

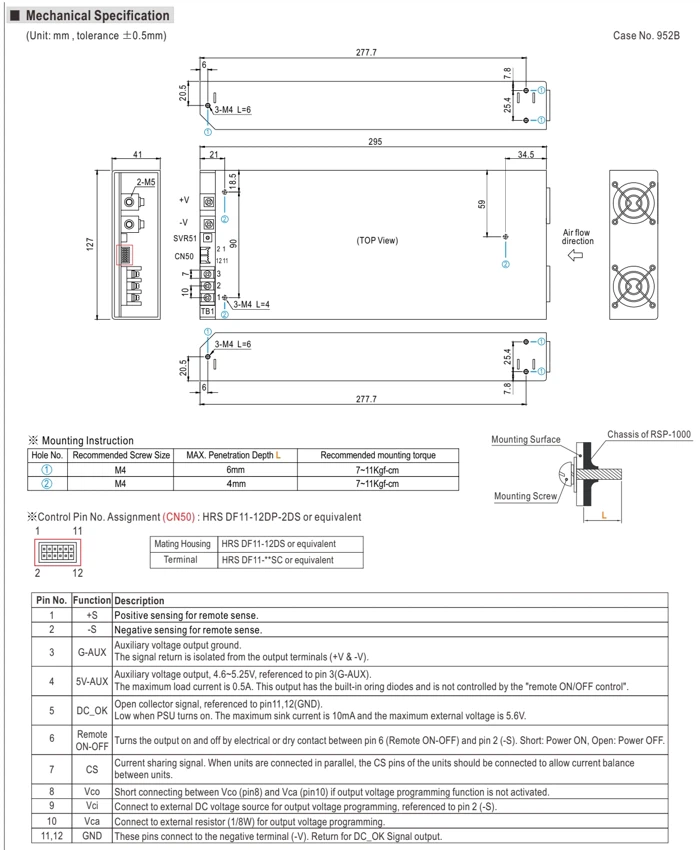

Габаритный чертёж · стр. 7

Габаритный чертёж · стр. 7Увеличить рисунок ↗
Обозначения
OUTPUT VOLTAGE
Выходное напряжение
DESCRIPTION
Описание
ASSIGNMENT
Назначение
MOUNTING
Крепление
CASE NO.
Номер корпуса
TOP VIEW
Вид сверху
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
SENSE
Измерение напряжения
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MATING HOUSING
Корпус ответного разъёма
AIR FLOW
Поток воздуха
DIRECTION
Направление
REMOTE SENSE
Дистанционное измерение напряжения
CURRENT SHARING
Распределение тока при параллельной работе
RESISTOR
Резистор
UNIT: MM , TOLERANCE ±0.5MM
Размеры в миллиметрах; допуск ±0.5 мм.
Габаритный чертёж · стр. 7Открыть изображение ↗

Обозначения

OUTPUT VOLTAGE
Выходное напряжение
DESCRIPTION
Описание
ASSIGNMENT
Назначение
MOUNTING
Крепление
CASE NO.
Номер корпуса
TOP VIEW
Вид сверху
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
SENSE
Измерение напряжения
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MATING HOUSING
Корпус ответного разъёма
AIR FLOW
Поток воздуха
DIRECTION
Направление
REMOTE SENSE
Дистанционное измерение напряжения
CURRENT SHARING
Распределение тока при параллельной работе
RESISTOR
Резистор
UNIT: MM , TOLERANCE ±0.5MM
Размеры в миллиметрах; допуск ±0.5 мм.
Оригинал в PDF · стр. 7 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL RSP-1000-24 — блоки питания в корпусе. Параметры: выходное напряжение 24 В, выходной ток 40 А, мощность 960 Вт. Серия RSP-1000. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства RSP-1000 уточнит менеджер при обращении.

Документация относится к семейству RSP-1000. Открыть страницу производителя ↗
