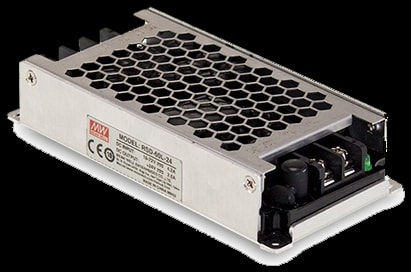

RSD-60G-5

Характеристики

Производитель

MEAN WELL

Модель

RSD-60G-5

Тип

DC/DC-преобразователи

Мощность по каталогу

60 Вт

Выходное напряжение

5 В

Выходной ток

12 А

Выход 1

5 В · 12 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,29 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

9~36, 18~72, 40~160

Обозначение параметров в каталоге

9-36VDC O/P +5V12A

Размеры (Д × Ш × В)

128 × 60 × 25 мм

GTIN

4711287464268

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 2 ↗

Номинальный выходной ток

12 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 12 А PDF, стр. 2 ↗

Номинальная выходная мощность

60 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

100 мс, 60 мс при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

см. график времени удержания на стр. 5 PDF PDF, стр. 2 ↗

КПД (тип.)

88% PDF, стр. 2 ↗

Рабочая температура

-40 ~ +55 °C (без снижения допустимой нагрузки) ; +70 °C @ 60% нагрузки при естественном воздушном охлаждении ; +70 °C (без снижения допустимой нагрузки с внешней монтажной пластиной) PDF, стр. 2 ↗

Рабочая влажность

5 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ пост. вход–земля:2.5 кВ пост. выход–земля:2.5 кВ пост. PDF, стр. 2 ↗

Габариты

128*60*25 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия RSD-60

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RSD-60

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RSD-60

128 × 60 × 25 мм Источник ↗

Сертификаты серии · серия RSD-60

CUL, CB, CE, EAC, RCM, UKCA Источник ↗

Графики и чертежи производителя

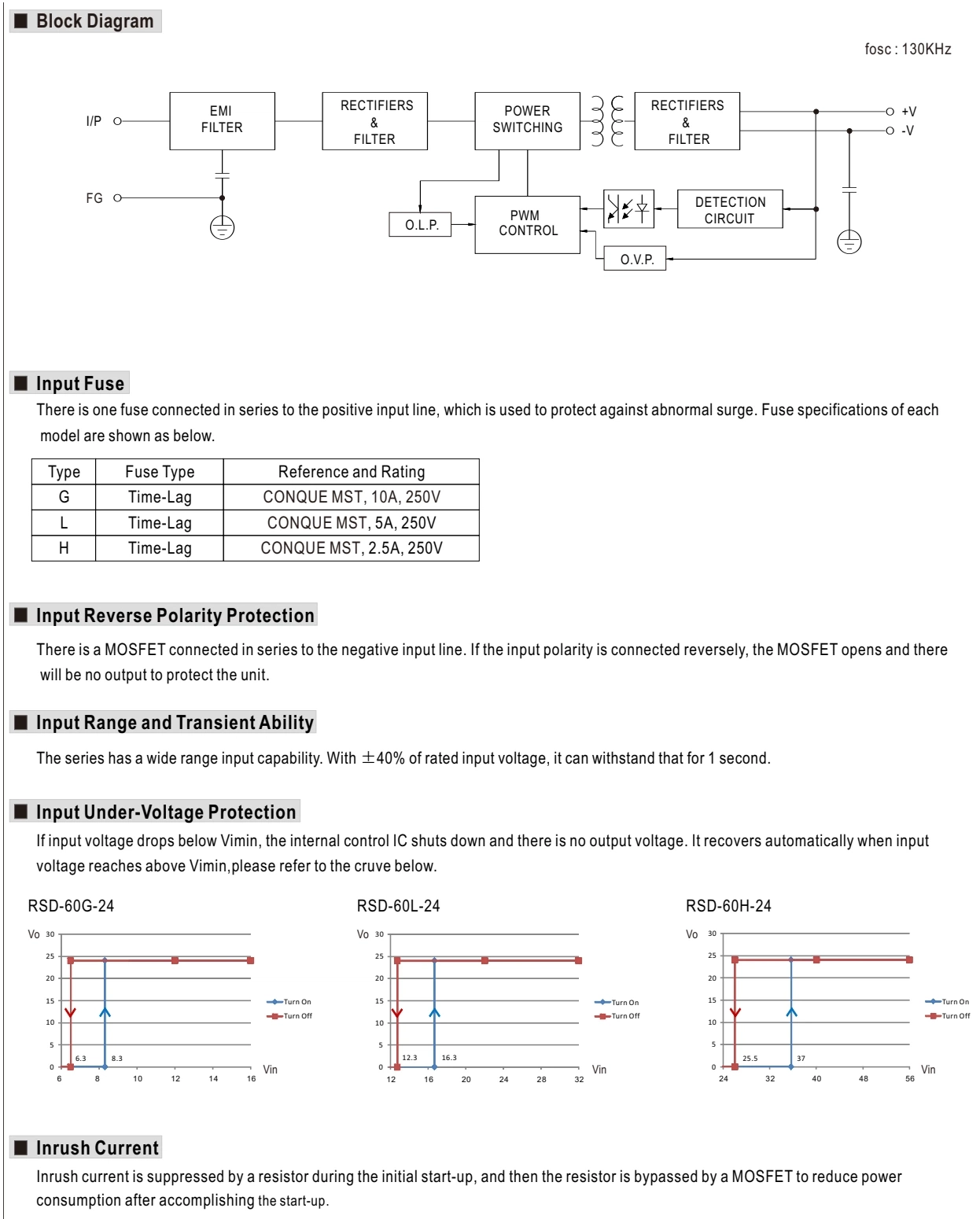

Функциональная схема · стр. 4

Увеличить рисунок ↗

Функциональная схема · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

OUTPUT VOLTAGE

Выходное напряжение

INPUT VOLTAGE

Входное напряжение

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

PROTECTION

Защита

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

UNIT

Единицы измерения

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

RESISTOR

Резистор

Оригинал в PDF · стр. 4 ↗

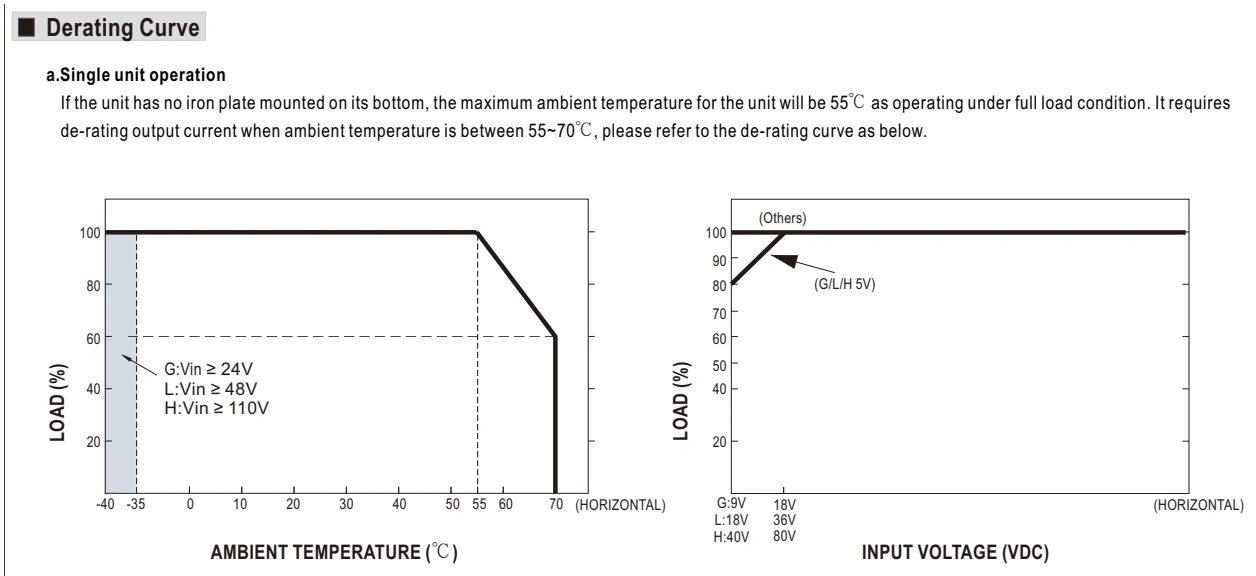

Снижение допустимой нагрузки · стр. 7

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT CURRENT

Выходной ток

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

OPERATING

Рабочий режим

LOAD

Нагрузка

UNIT

Единицы измерения

VDC

В постоянного тока

ON

Включено

Оригинал в PDF · стр. 7 ↗

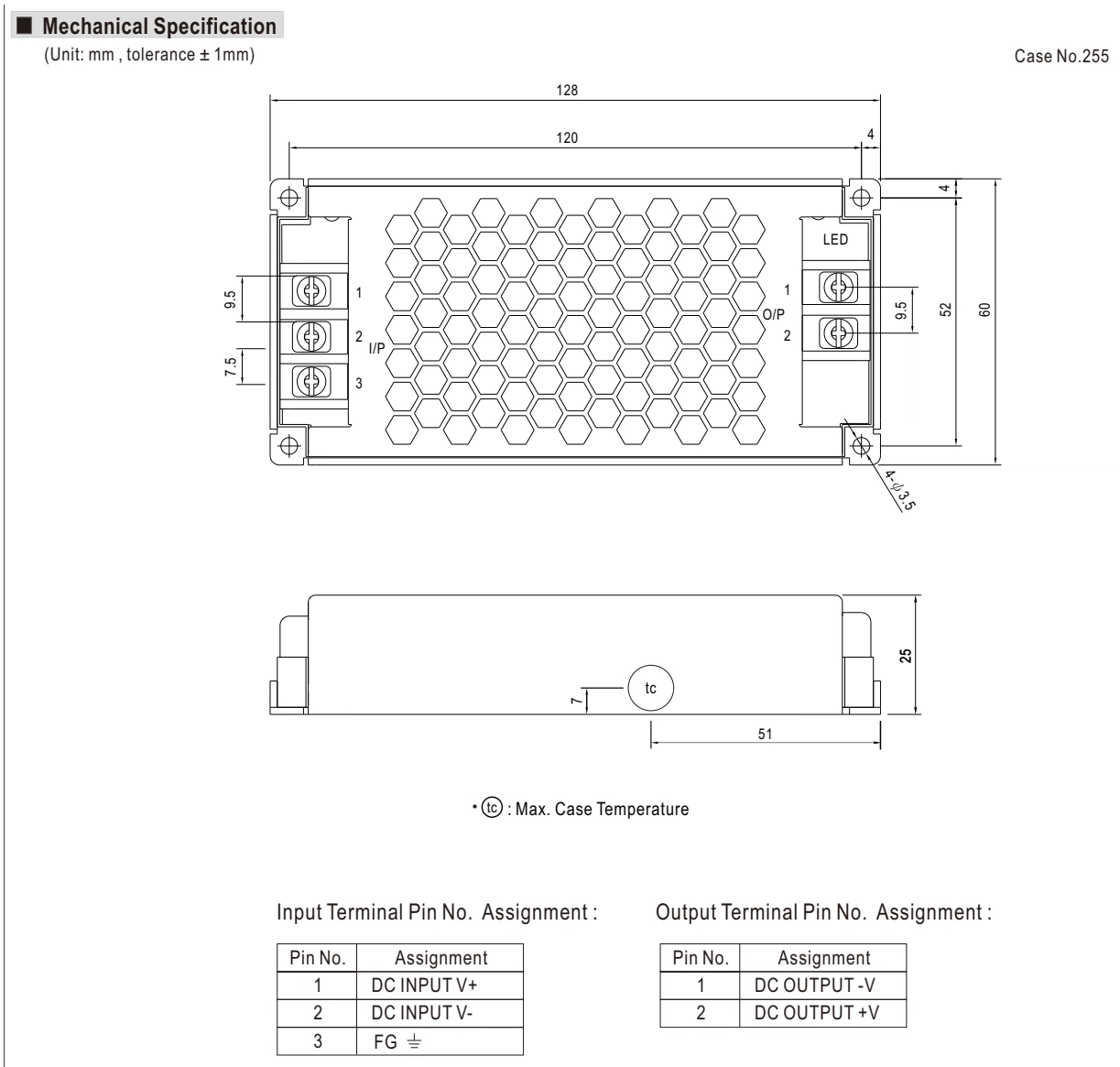

Габаритный чертёж · стр. 10

Увеличить рисунок ↗

Габаритный чертёж · стр. 10100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

MAX.

Максимум

I/P

Вход

O/P

Выход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 10 ↗

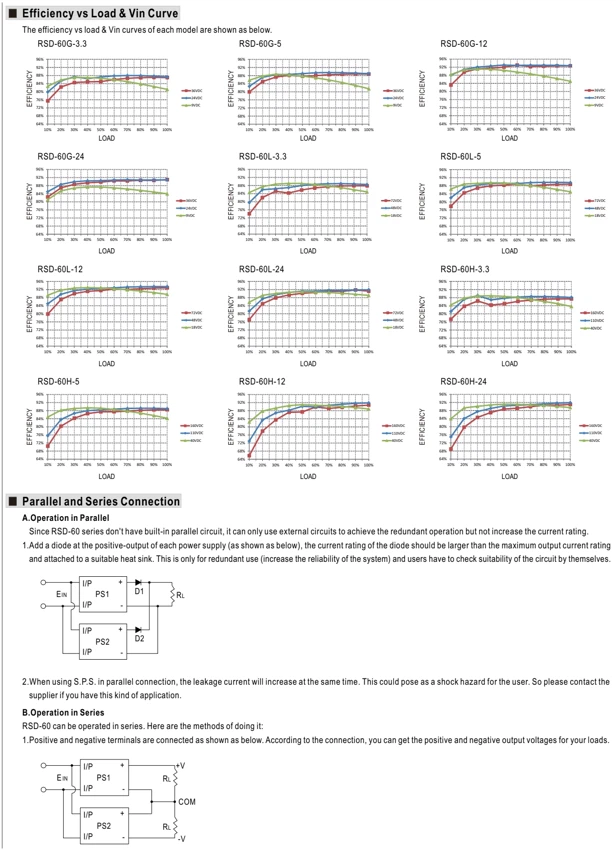

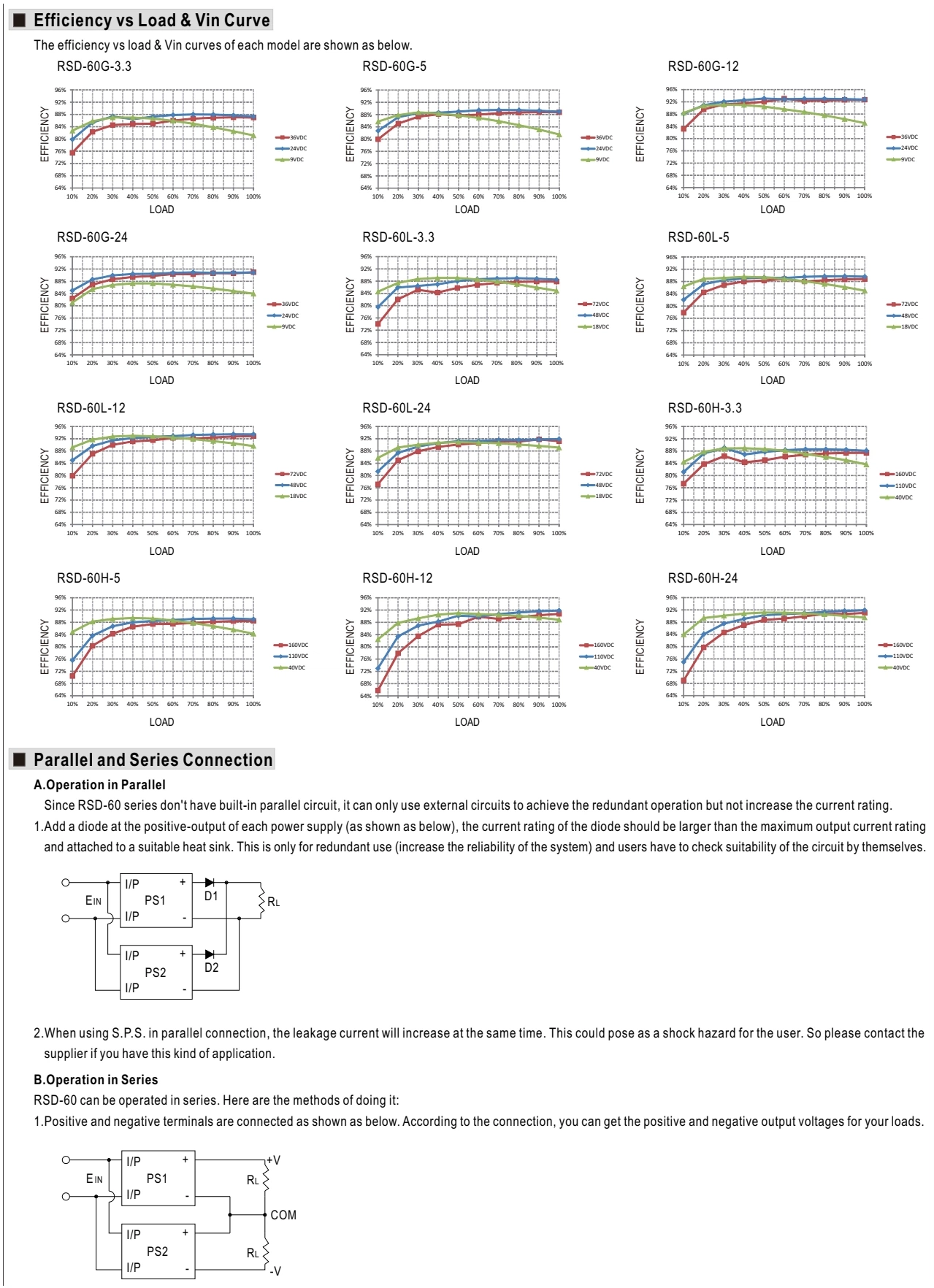

КПД и нагрузка · стр. 6

Увеличить рисунок ↗

КПД и нагрузка · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT CURRENT

Выходной ток

EFFICIENCY

КПД

CIRCUIT

Цепь

POWER

Мощность

LOAD

Нагрузка

I/P

Вход

VDC

В постоянного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 6 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RSD-60G-5 — dc/dc-преобразователи. Параметры: мощность 60 Вт. Серия RSD-60. Характеристики, документация и запрос поставки в Казахстане.

DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.

Что проверить при выборе

Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
