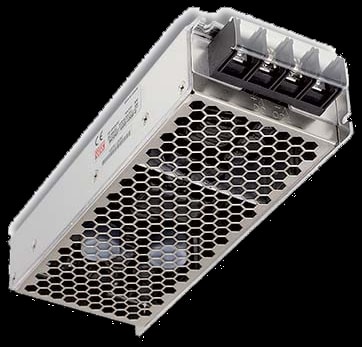

RSD-150D-5

Характеристики

Производитель

MEAN WELL

Модель

RSD-150D-5

Тип

DC/DC-преобразователи

Мощность по каталогу

150 Вт

Выходное напряжение

5 В

Выходной ток

30 А

Выход 1

5 В · 30 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,8 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

16.8 ~ 31.2, 33.6 ~ 62.4,67.2 ~ 143

Обозначение параметров в каталоге

57.6-154VDC O/P +5V30A

Размеры (Д × Ш × В)

189 × 77 × 36 мм

GTIN

4711287464534

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 1 ↗

Номинальный выходной ток

30 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 30 А PDF, стр. 1 ↗

Номинальная выходная мощность

150 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Время запуска и нарастания

800 мс, 50 мс при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

67.2 ~ 143 В пост. 57.6 ~ 154 В пост. PDF, стр. 1 ↗

КПД (тип.)

90% PDF, стр. 1 ↗

Рабочая температура

-40 ~ +55 °C(без снижения допустимой нагрузки) ; +70 °C@ 60% нагрузки при естественном воздушном охлаждении ; +70 °Cбез снижения допустимой нагрузки с внешней монтажной пластиной,соответствует классу TX PDF, стр. 1 ↗

Рабочая влажность

5 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:4 кВ пост. вход–земля:2.5 кВ пост. выход–земля:2.5 кВ пост. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

189*77*36 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия RSD-150

Естественное воздушное охлаждение / Теплоотвод через корпус Источник ↗

Гарантия производителя · серия RSD-150

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RSD-150

189 × 77 × 36 мм Источник ↗

Сертификаты серии · серия RSD-150

CUL, CB, CE, EAC, RCM, UKCA Источник ↗

Графики и чертежи производителя

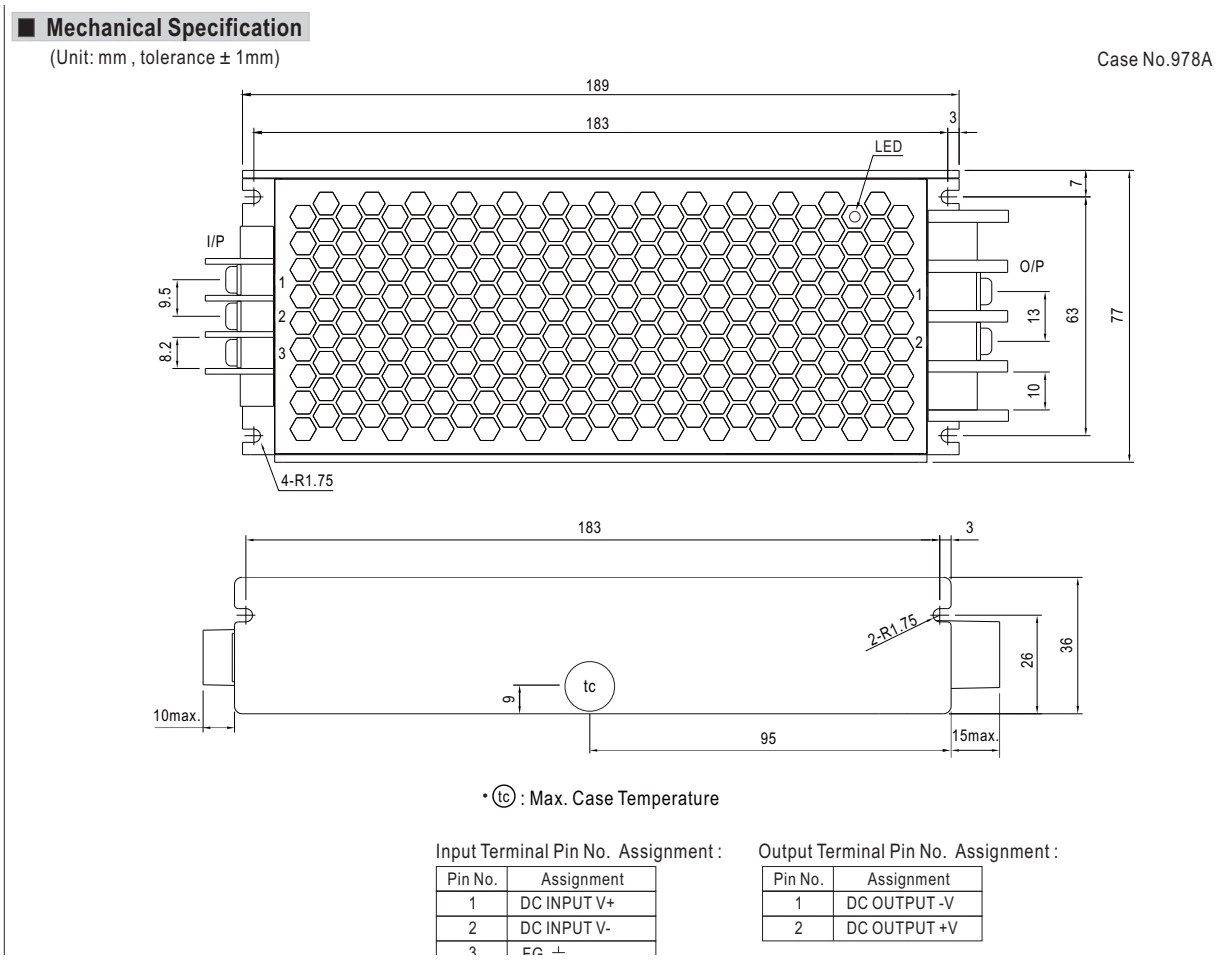

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

PIN NO.

Номер контакта

MAX.

Максимум

I/P

Вход

O/P

Выход

FG

Защитное заземление

TC

Контрольная точка температуры корпуса

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

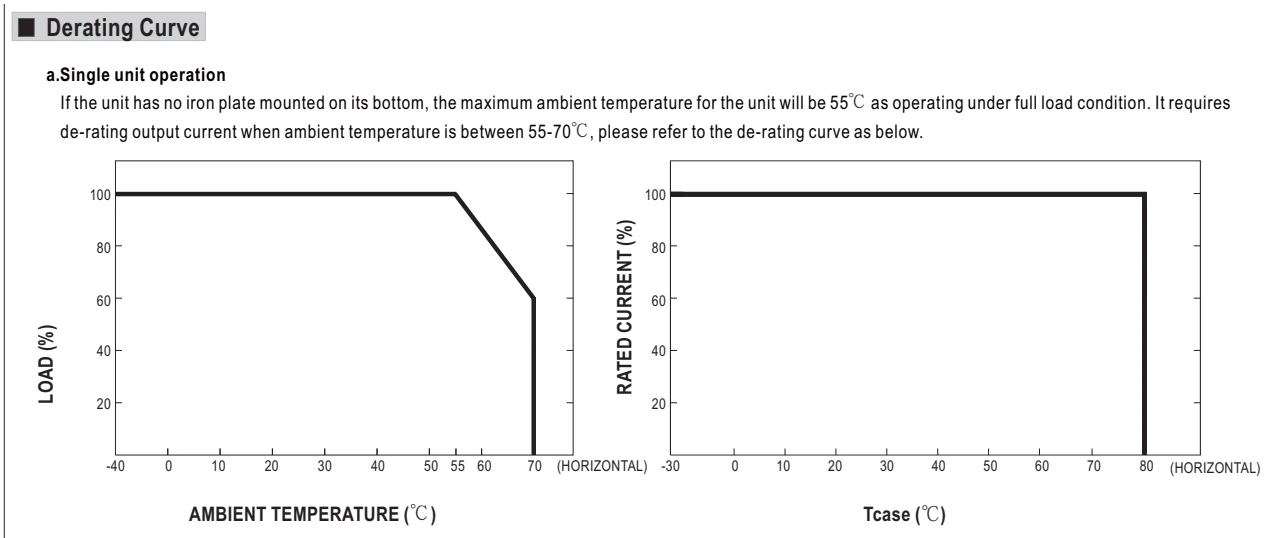

Снижение допустимой нагрузки · стр. 5

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT CURRENT

Выходной ток

HORIZONTAL

Горизонтальное положение

OPERATING

Рабочий режим

LOAD

Нагрузка

UNIT

Единицы измерения

ON

Включено

TCASE

Температура корпуса

Оригинал в PDF · стр. 5 ↗

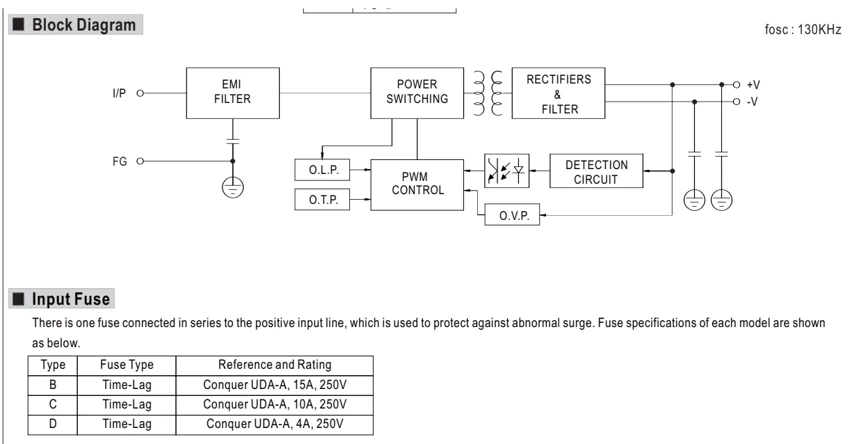

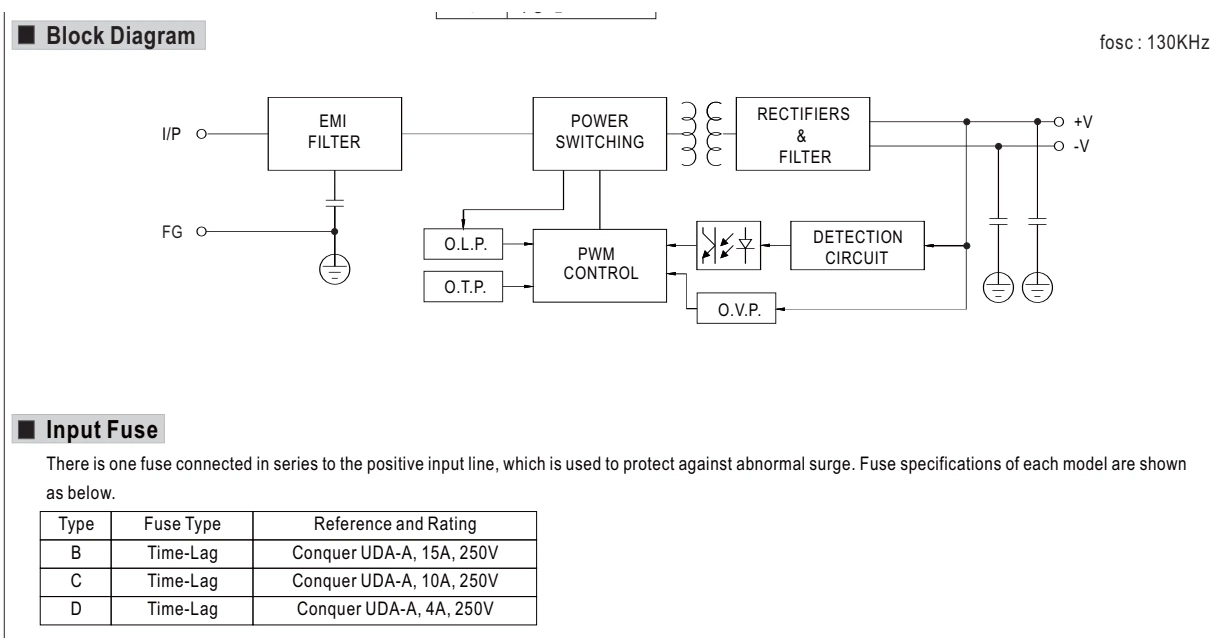

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

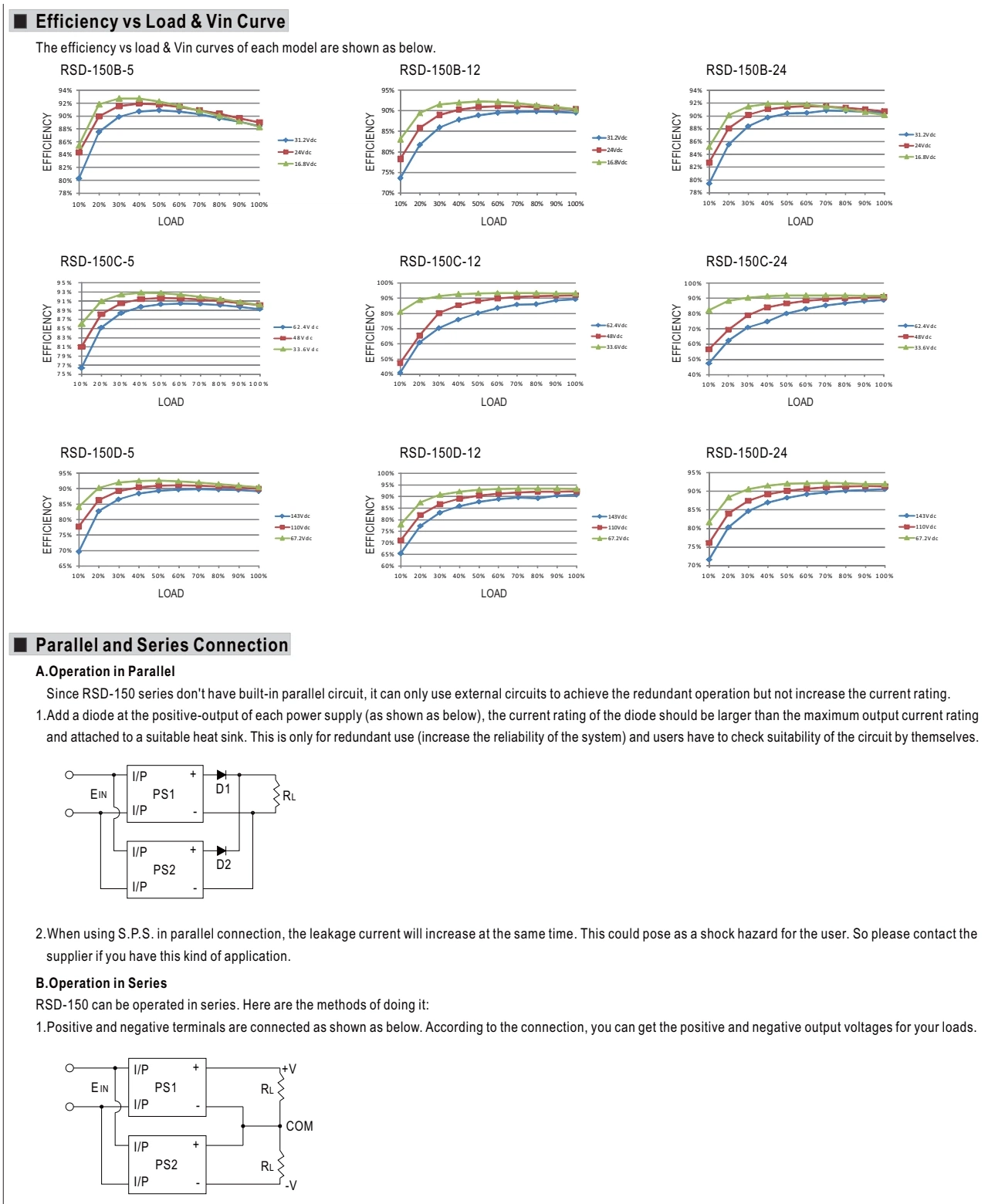

КПД и нагрузка · стр. 4

Увеличить рисунок ↗

КПД и нагрузка · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT CURRENT

Выходной ток

EFFICIENCY

КПД

CIRCUIT

Цепь

POWER

Мощность

LOAD

Нагрузка

I/P

Вход

VDC

В постоянного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 4 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RSD-150D-5 — dc/dc-преобразователи. Параметры: мощность 150 Вт. Серия RSD-150. Характеристики, документация и запрос поставки в Казахстане.

DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.

Что проверить при выборе

Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
