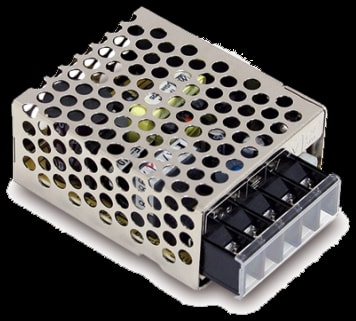

RS-15-5

Характеристики

Производитель

MEAN WELL

Модель

RS-15-5

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

15 Вт

Выходное напряжение

5 В

Выходной ток

3 А

Выход 1

5 В · 3 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CCC,CB,CE,BSMI,BIS,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,13 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +5V3A

Размеры (Д × Ш × В)

62.5 × 51 × 28 мм

GTIN

4711232769684

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 1 ↗

Номинальный выходной ток

3 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 3 А PDF, стр. 1 ↗

Номинальная выходная мощность

15 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

80 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

4.75 ~ 5.5 В PDF, стр. 1 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Нестабильность по нагрузке

±1.5% PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

Время запуска и нарастания

1000 мс, 30 мс/230 В перем. 1000 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

70 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

КПД (тип.)

77% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

0.35 А/115 В перем. 0.25 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 65 А / 230 В перем. PDF, стр. 1 ↗

Ток утечки

<2 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

62.5*51*28 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия RS-15

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RS-15

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RS-15

62.5 × 51 × 28 мм Источник ↗

Сертификаты серии · серия RS-15

CUL, TUV-62368-1, CCC, CB, CE, BSMI, EAC, UKCA, BIS, RCM Источник ↗

Графики и чертежи производителя

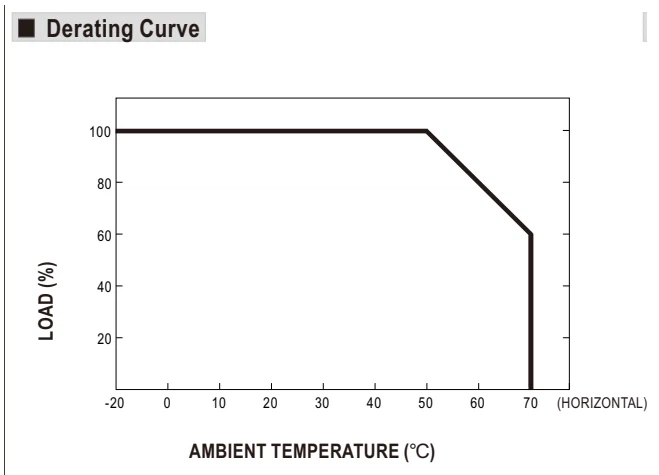

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

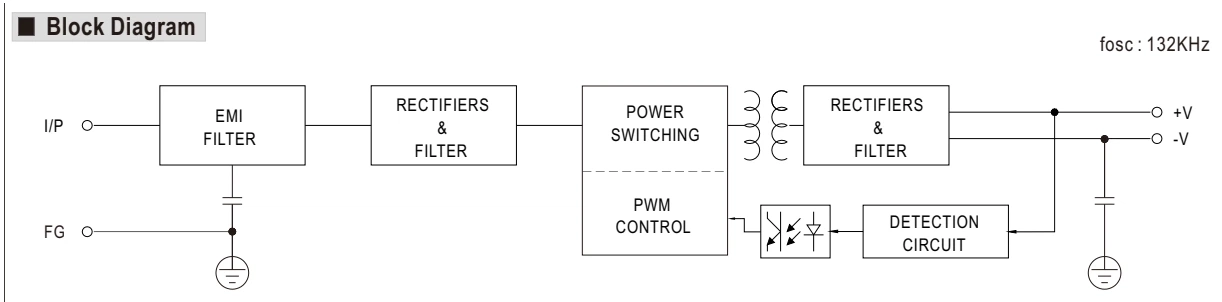

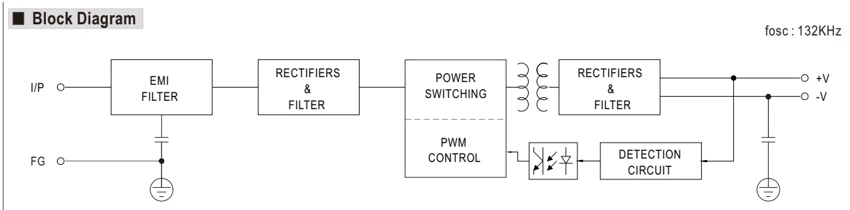

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

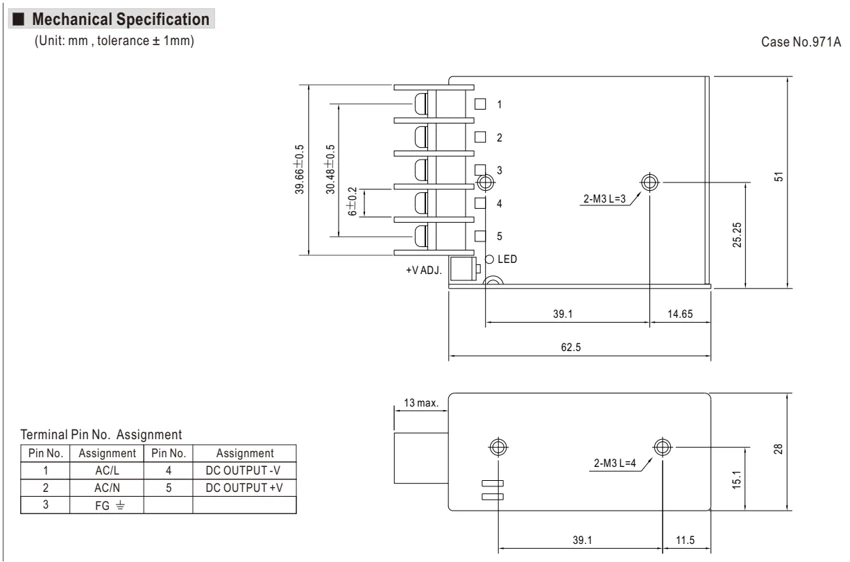

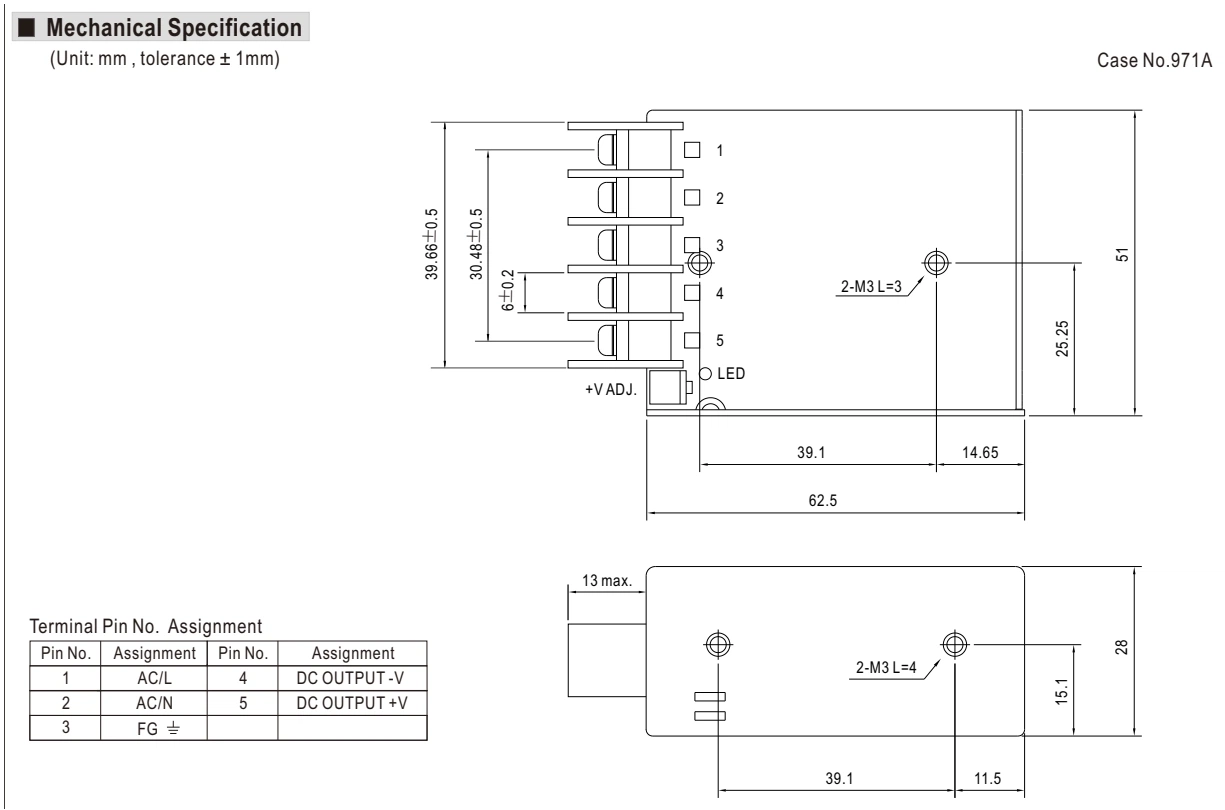

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

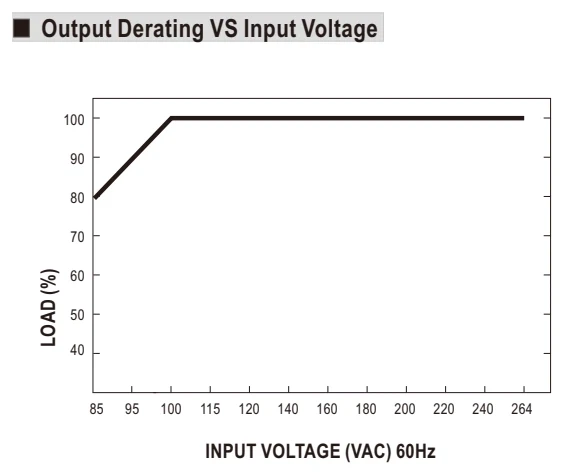

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 2 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

AC/DC преобразователь: В кожухе; 15 Вт; Выход 5В/3А; Вход: 85...264VAC / 120...370VDC; -20...70°C Аксессураы Крепление на дин-рейку DRP-03

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
