RPT-65E

Характеристики

Производитель

MEAN WELL

Модель

RPT-65E

Тип

Источники для монтажа на плату

Мощность по каталогу

65 Вт

Выход 1

12 В · 4,5 А

Выход 2

5 В · 1,2 А

Выход 3

-5 В · 0,5 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,238 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +12V4.5A +5V1.2A -5V0.5A

Размеры (Д × Ш × В)

127 × 76.2 × 28 мм

GTIN

4711287426297

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 1 ↗

Номинальный выходной ток

4.5 А PDF, стр. 1 ↗

Диапазон выходного тока

0.18 ~ 5.8 А PDF, стр. 1 ↗

Номинальная выходная мощность

62.5 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 1 ↗

Нестабильность по нагрузке

±2.0% PDF, стр. 1 ↗

Время запуска и нарастания

800 мс, 20 мс при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~370 В пост. PDF, стр. 1 ↗

КПД (тип.)

77% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

1.5 А/115 В перем. 0.9 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск25 А/115 В перем. 50 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1 мА PDF, стр. 1 ↗

Рабочая температура

-20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.04%/°C(0 ~ 50 °C) на выходе канала 1 PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

плата:127*76*29 мм (Д × Ш × В) ; с дополнительным корпусом:130*85*37 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия RPT-65

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RPT-65

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RPT-65

127 × 76 × 29 мм Источник ↗

Сертификаты серии · серия RPT-65

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

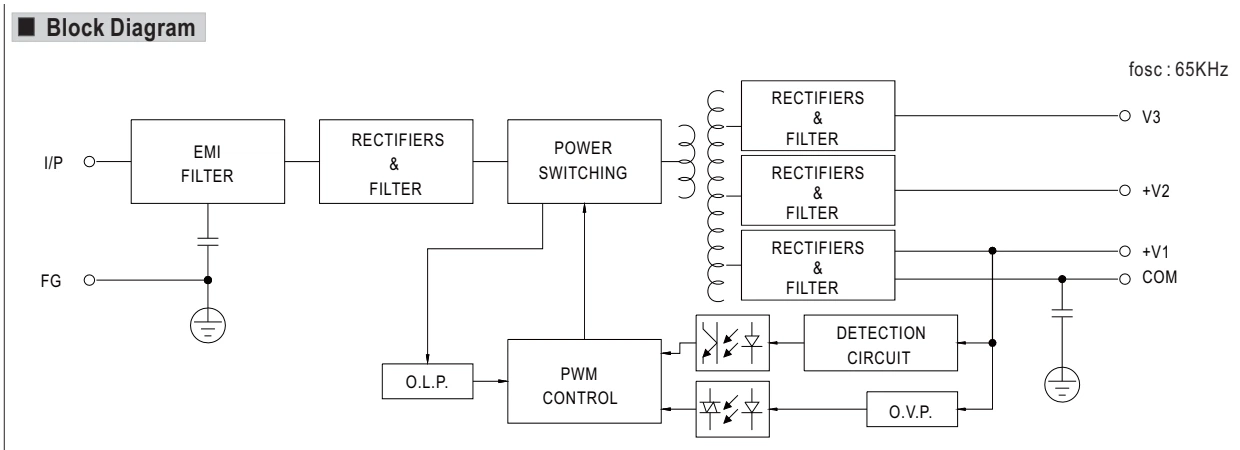

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

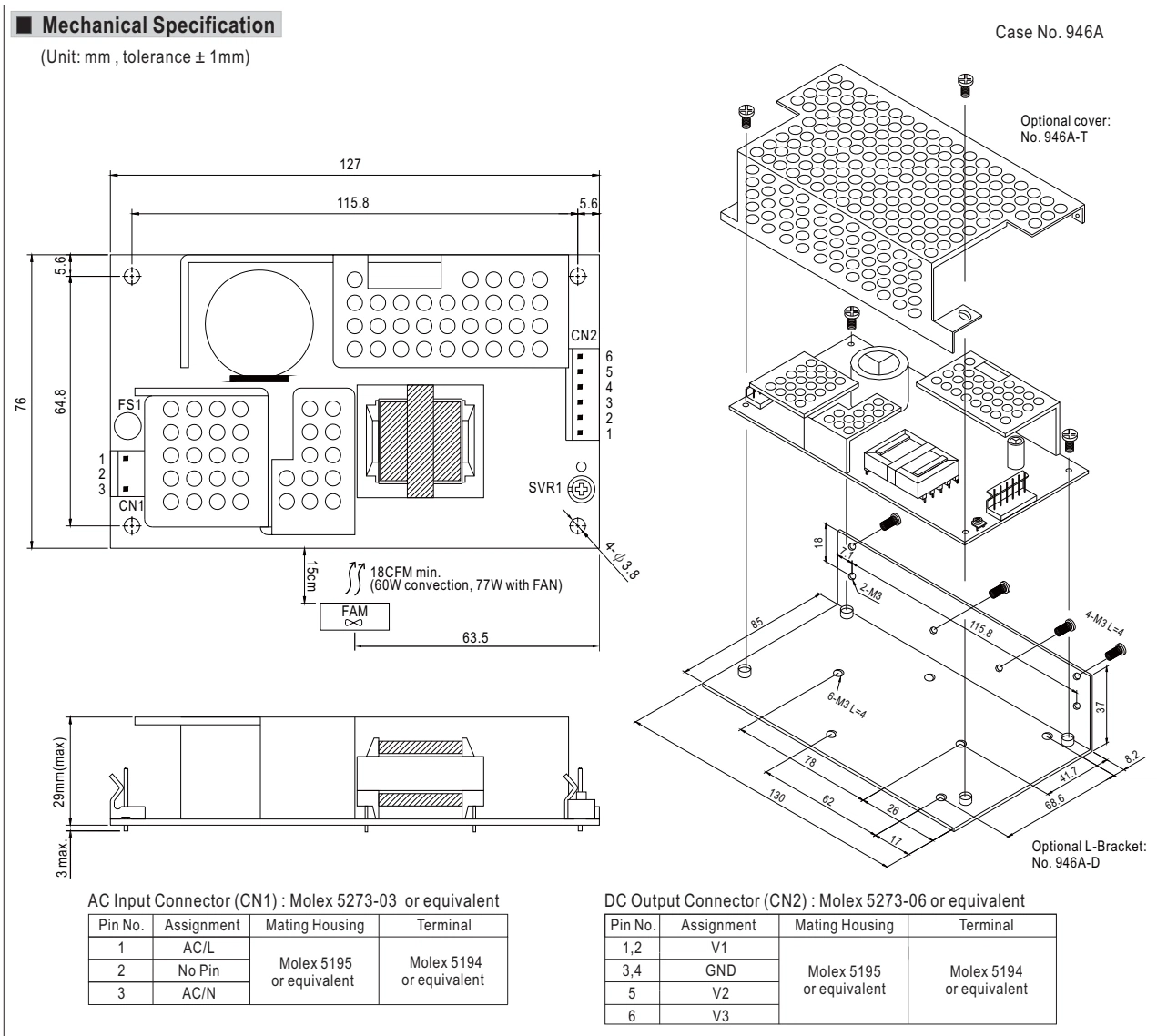

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

CONVECTION

Естественное воздушное охлаждение

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

MIN.

Минимум

FAN

Вентилятор

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

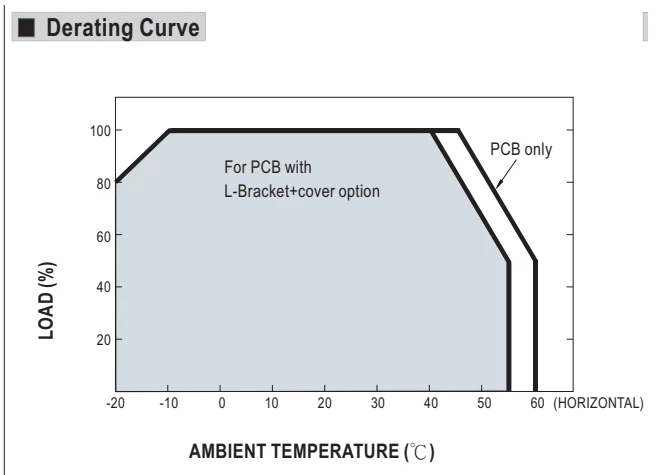

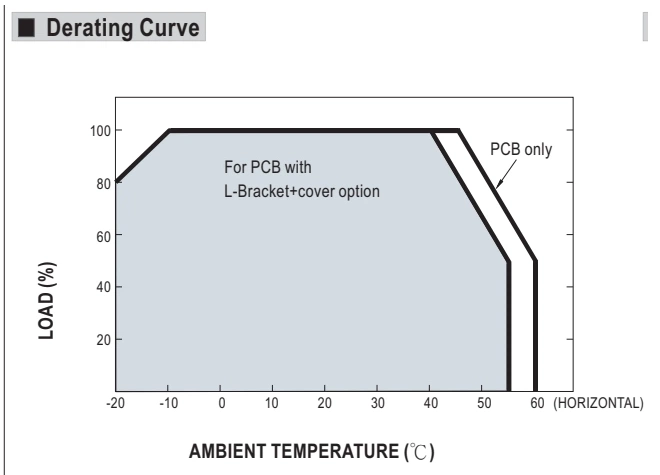

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

Оригинал в PDF · стр. 3 ↗

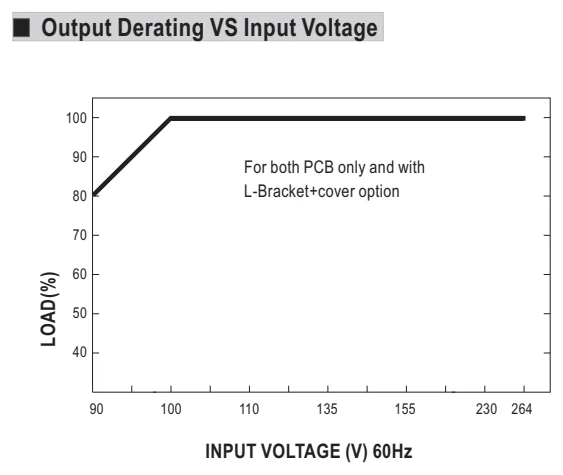

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
