RPT-60C

Характеристики

Производитель

MEAN WELL

Модель

RPT-60C

Тип

Медицинские источники питания

Мощность по каталогу

55 Вт

Выход 1

5 В · 4 А

Выход 2

15 В · 1,5 А

Выход 3

-15 В · 0,5 А

Стандарты безопасности (по каталогу)

CUL,TUV-60601-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,15 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +5V4A +15V1.5A -15V0.5A

Размеры (Д × Ш × В)

101.6 × 50.8 × 29 мм

GTIN

4711287428611

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 2 ↗

Номинальный выходной ток

4 А PDF, стр. 2 ↗

Диапазон выходного тока

0.5 ~ 4.4 А PDF, стр. 2 ↗

Номинальная выходная мощность

50 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

80 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Допуск выходного напряжения

+3,-2% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.5% PDF, стр. 2 ↗

Время запуска и нарастания

300 мс, 15 мс/230 В перем. 300 мс, 15 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗

КПД (тип.)

79% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

1.1 А/115 В перем. 0.7 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А/230 В перем. 30 А/115 В перем. PDF, стр. 2 ↗

Ток утечки

ток утечки на землю < 150 мкА/264 В перем. ,ток прикосновения < 100мкА/264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Рабочая температура

-20 ~ +65 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 45 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Охлаждение · серия RPT-60

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RPT-60

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RPT-60

101.6 × 50.8 × 29 мм Источник ↗

Сертификаты серии · серия RPT-60

CUL, TUV-60601-1, CB, CE, UKCA, EAC, TUV-62368-1 Источник ↗

Графики и чертежи производителя

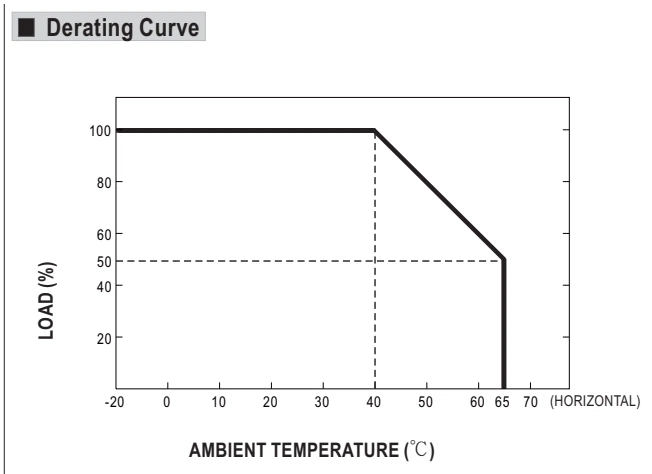

Снижение допустимой нагрузки · стр. 4

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

Оригинал в PDF · стр. 4 ↗

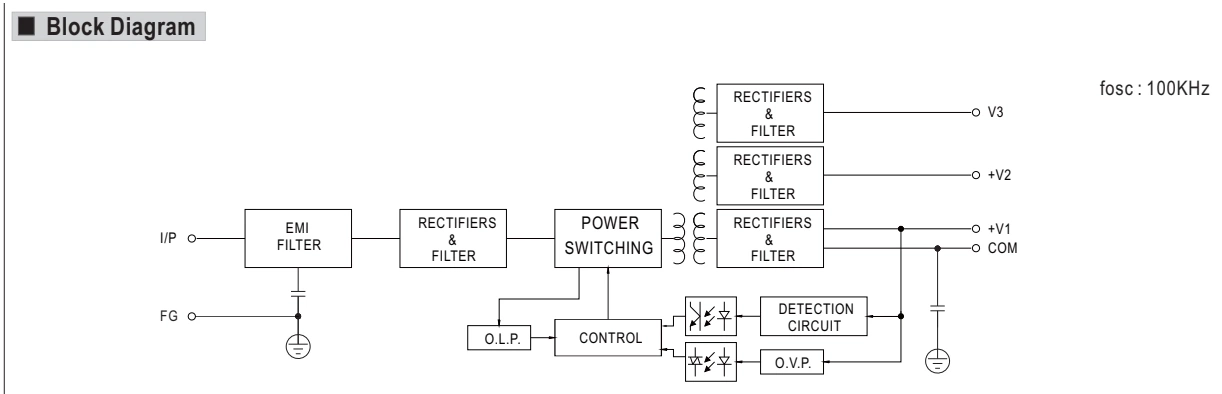

Функциональная схема · стр. 4

Увеличить рисунок ↗

Функциональная схема · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 4 ↗

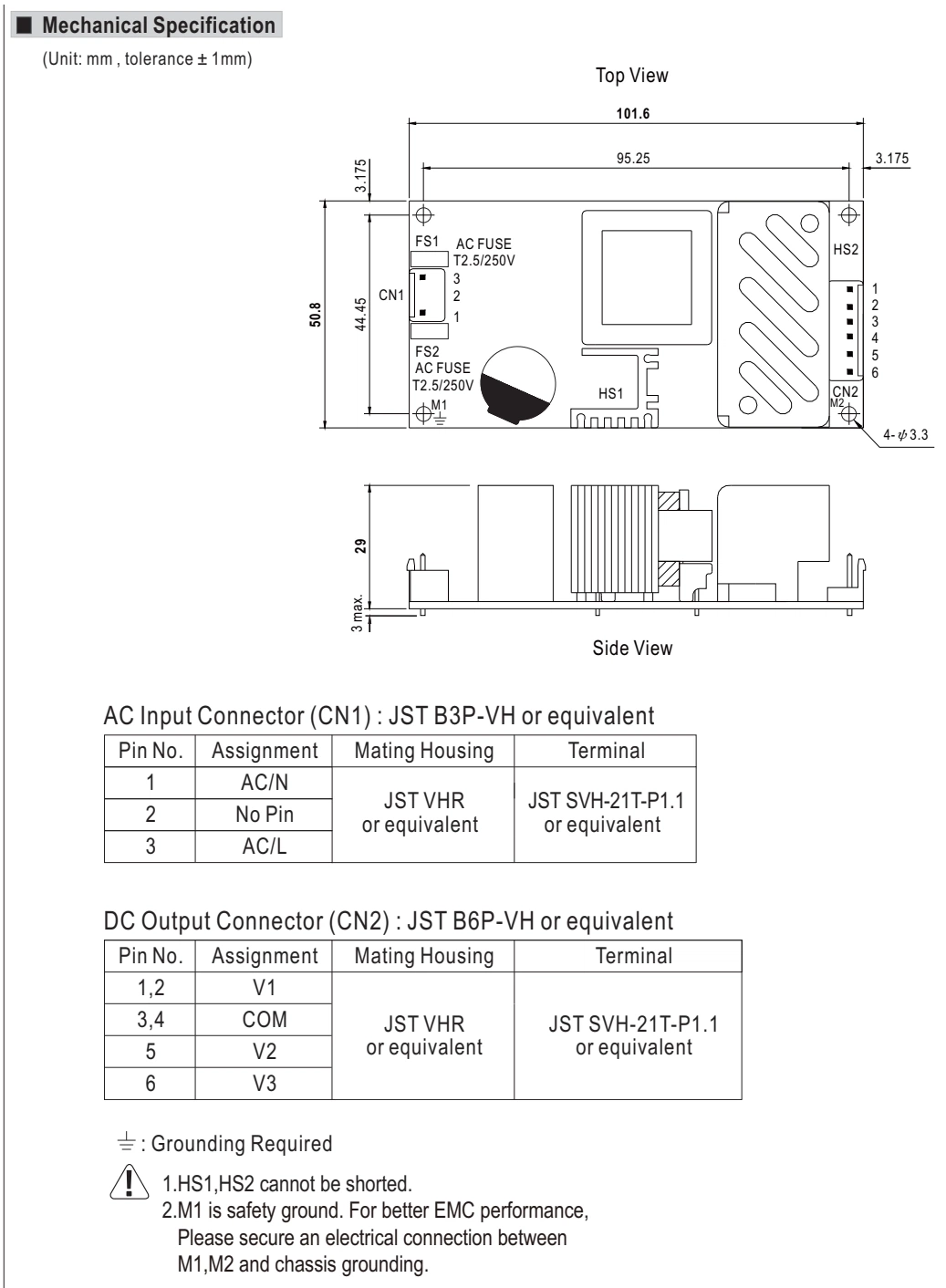

Габаритный чертёж · стр. 5

Увеличить рисунок ↗

Габаритный чертёж · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

SIDE VIEW

Вид сбоку

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TOP VIEW

Вид сверху

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 5 ↗

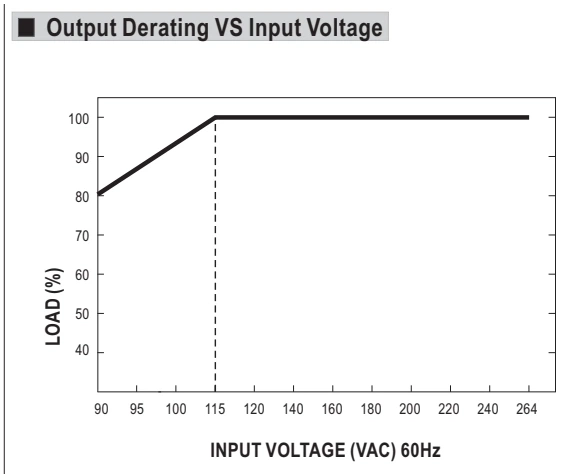

Нагрузка и входное напряжение · стр. 4

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 4 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
