RPS-75-12

Характеристики

Производитель

MEAN WELL

Модель

RPS-75-12

Тип

Медицинские источники питания

Выходная мощность (U × I)

75.6 Вт

Выходное напряжение

12 В

Выходной ток

6.3 А

Выход 1

12 В · 6,3 А

Стандарты безопасности (по каталогу)

CUL,TUV-60601-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,259 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +12V6.3A

Размеры (Д × Ш × В)

127 × 76.2 × 30.5 мм

GTIN

4711287427539

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

6.3 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 8.3 А PDF, стр. 2 ↗

Номинальная выходная мощность

75.6 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

60 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 30 мс/230 В перем. 500 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~370 В пост. PDF, стр. 2 ↗

КПД (тип.)

82% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

1.5 А/115 В перем. 1 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск25 А/115 В перем. 50 А/230 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Охлаждение · серия RPS-75

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RPS-75

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RPS-75

127 × 76.2 × 30.5 мм Источник ↗

Сертификаты серии · серия RPS-75

CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

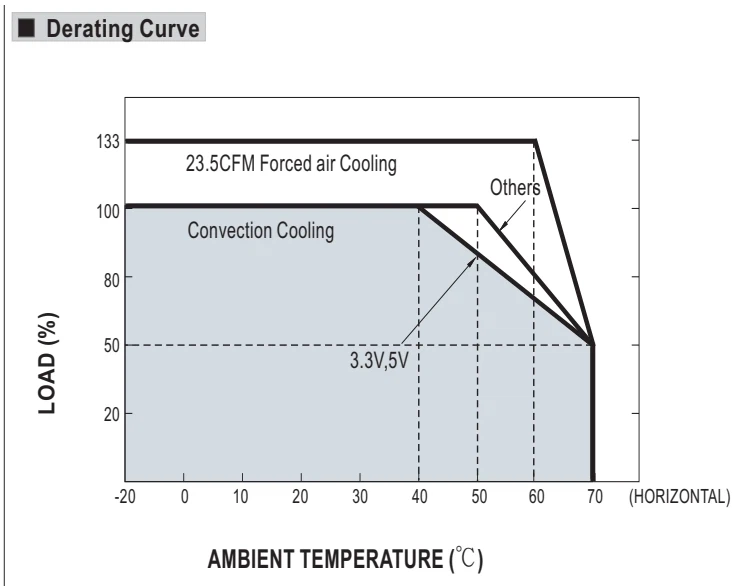

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

CONVECTION

Естественное воздушное охлаждение

FORCED AIR

Принудительное воздушное охлаждение

Оригинал в PDF · стр. 3 ↗

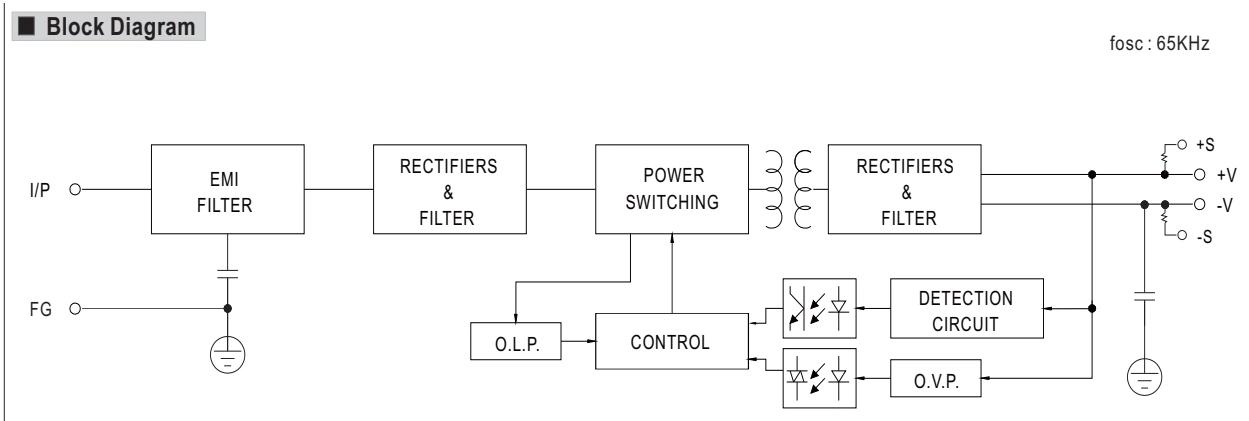

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

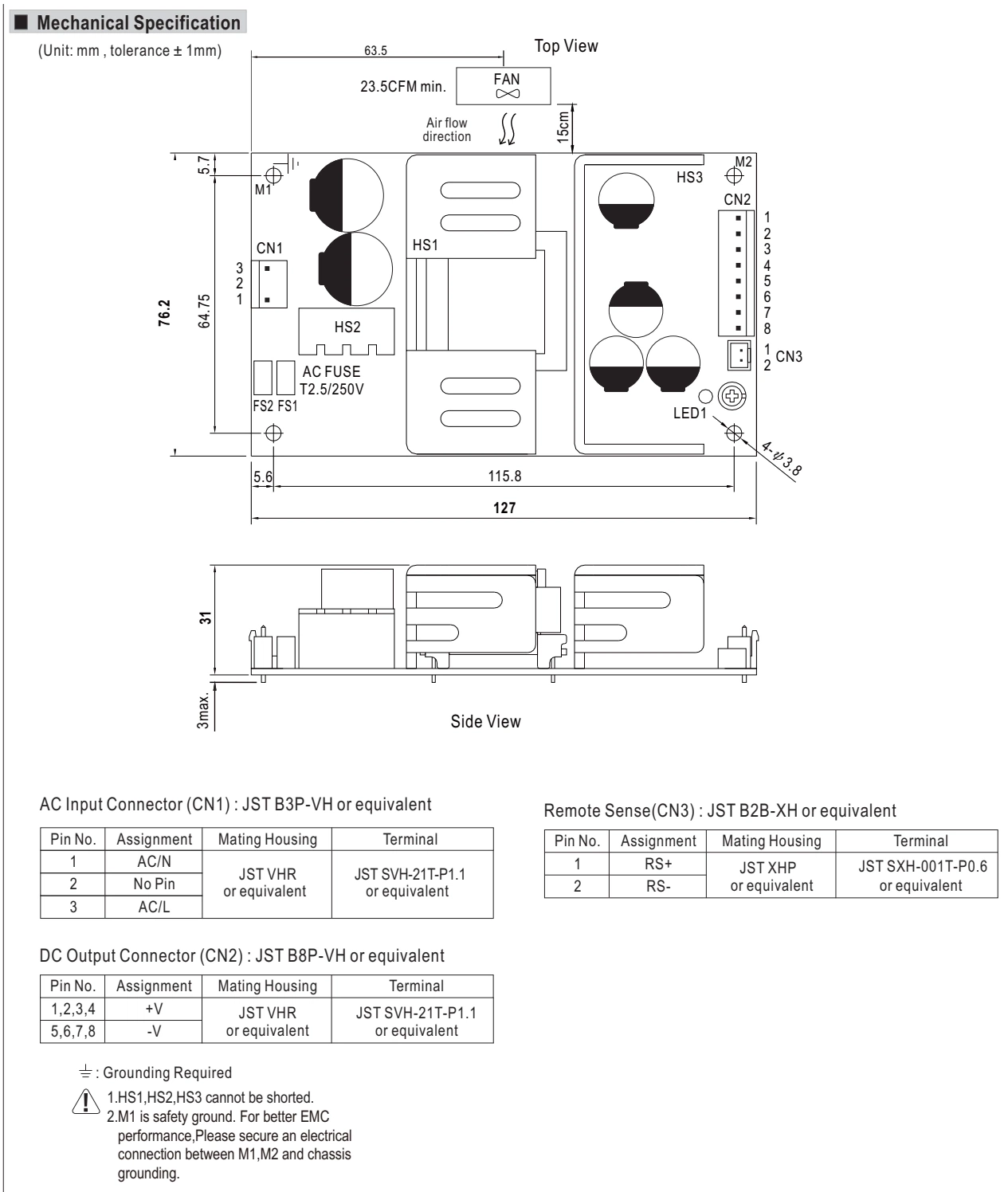

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

SIDE VIEW

Вид сбоку

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TOP VIEW

Вид сверху

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

SENSE

Измерение напряжения

MIN.

Минимум

FAN

Вентилятор

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 4 ↗

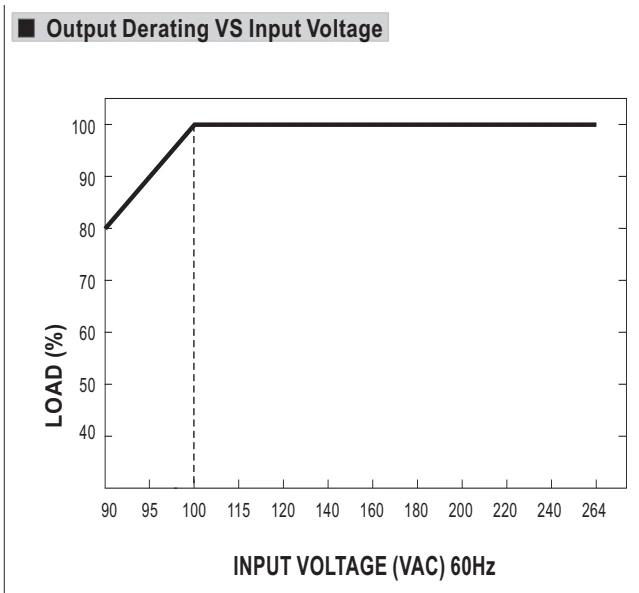

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RPS-75-12 — медицинские источники питания. Параметры: выходное напряжение 12 В, выходной ток 6.3 А, мощность 75.6 Вт. Серия RPS-75. Характеристики, документация и запрос поставки в Казахстане.

Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.

Что проверить при выборе

Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
