RPS-60-5

Характеристики

Производитель

MEAN WELL

Модель

RPS-60-5

Тип

Медицинские источники питания

Выходная мощность (U × I)

50 Вт

Выходное напряжение

5 В

Выходной ток

10 А

Выход 1

5 В · 10 А

Стандарты безопасности (по каталогу)

CUL,TUV-60601-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,15 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +5V10A

Размеры (Д × Ш × В)

101.6 × 50.8 × 29 мм

GTIN

4711287427393

Страна производства

Китай

Данные производителя

Выходное напряжение

5 В PDF, стр. 2 ↗

Номинальный выходной ток

10 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 11 А PDF, стр. 2 ↗

Номинальная выходная мощность

50 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

60 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Диапазон регулировки напряжения

4.75 ~ 5.5 В PDF, стр. 2 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 30 мс/230 В перем. 500 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

60 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

79% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

1.8 А/115 В перем. 1 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А/230 В перем. 30 А/115 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост./ 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Охлаждение · серия RPS-60

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RPS-60

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RPS-60

101.6 × 50.8 × 29 мм Источник ↗

Сертификаты серии · серия RPS-60

CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

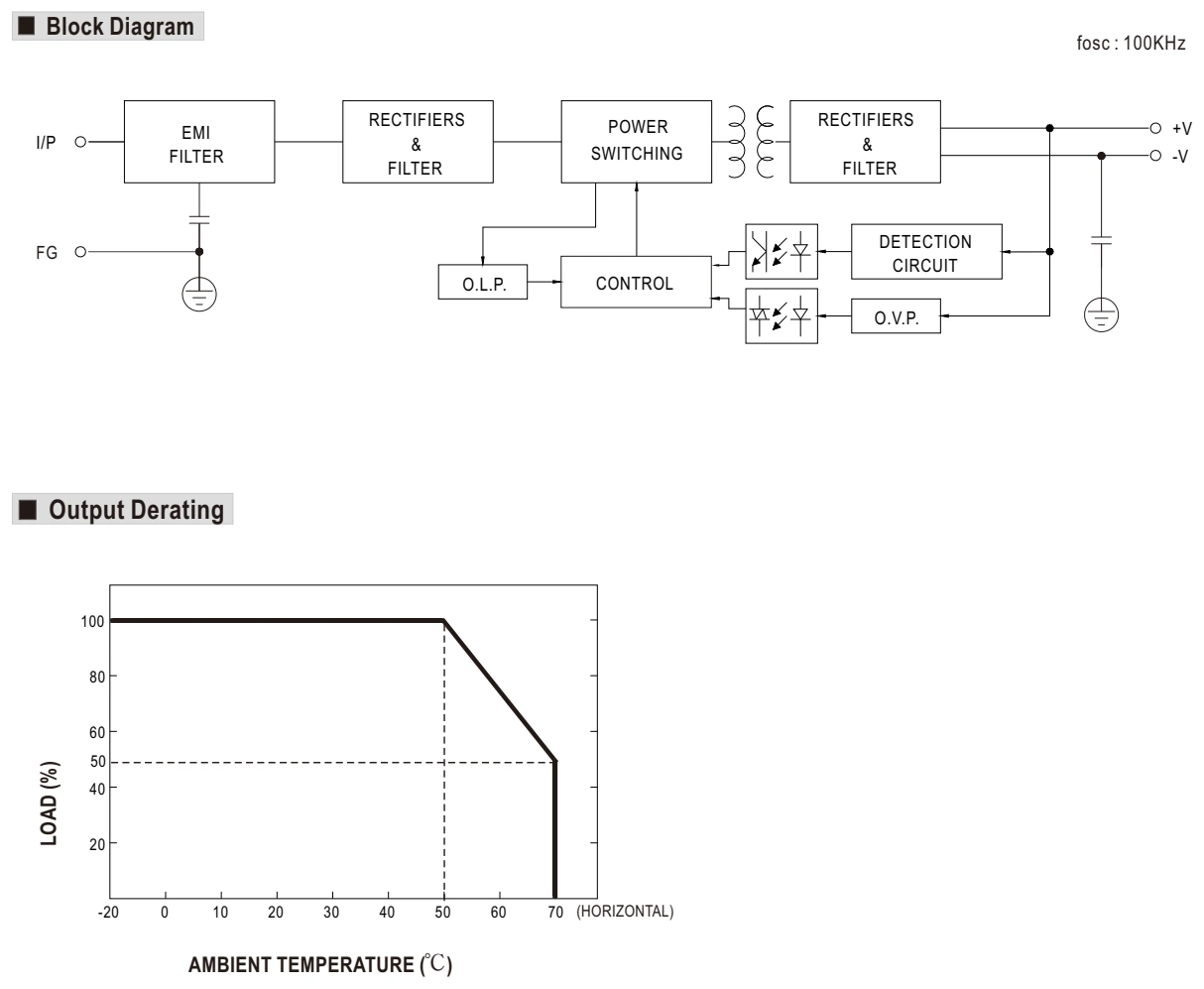

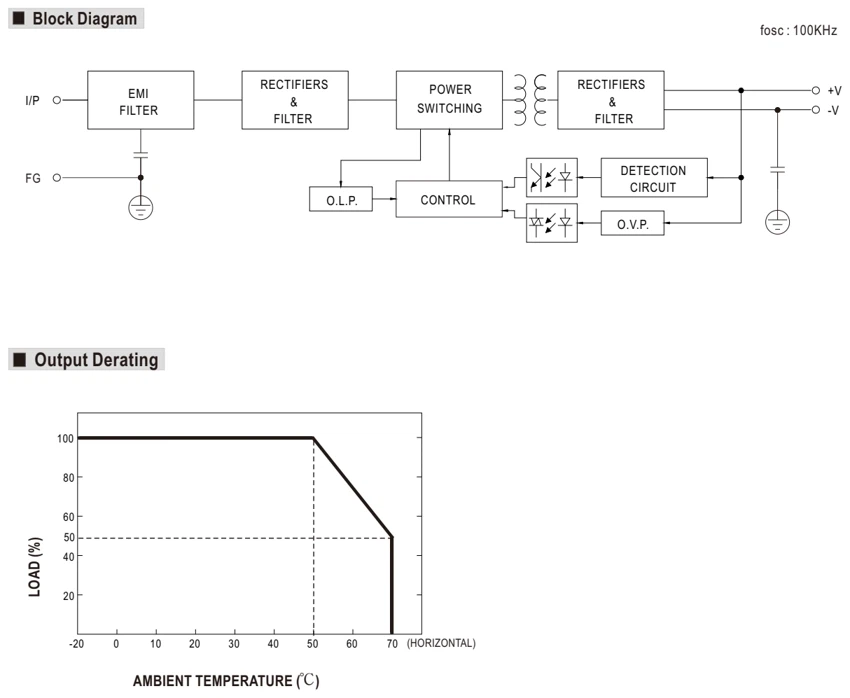

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

HORIZONTAL

Горизонтальное положение

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

LOAD

Нагрузка

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

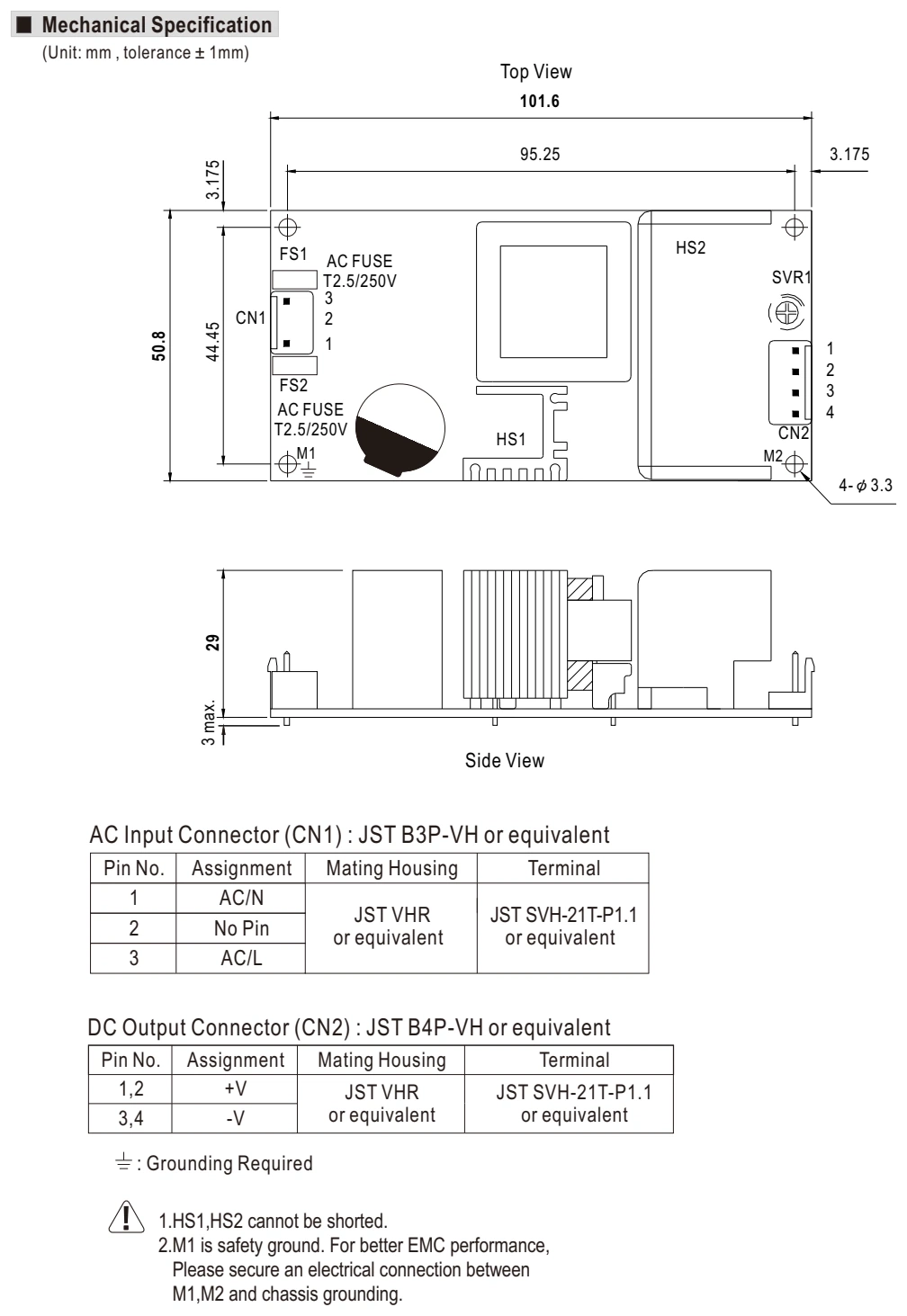

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

SIDE VIEW

Вид сбоку

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TOP VIEW

Вид сверху

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 4 ↗

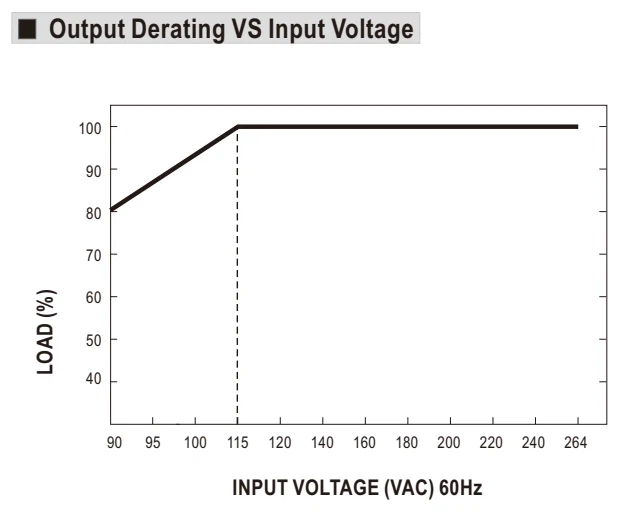

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RPS-60-5 — медицинские источники питания. Параметры: выходное напряжение 5 В, выходной ток 10 А, мощность 50 Вт. Серия RPS-60. Характеристики, документация и запрос поставки в Казахстане.

Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.

Что проверить при выборе

Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
