RPS-120S-12

Характеристики

Производитель

MEAN WELL

Модель

RPS-120S-12

Тип

Медицинские источники питания

Выходная мощность (U × I)

114 Вт

Выходное напряжение

12 В

Выходной ток

9.5 А

Выход 1

12 В · 9,5 А

Стандарты безопасности (по каталогу)

CUL,TUV-60601-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,13 кг

ECCN по каталогу

EAR99

Входное напряжение

80~264

Обозначение параметров в каталоге

O/P +12V9.5A

Размеры (Д × Ш × В)

76.2 × 50.8 × 28 мм

GTIN

4711287427690

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Диапазон регулировки напряжения

11.4~12.6 В PDF, стр. 2 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

600 мс, 30 мс/230 В перем. 600 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

15 мс/230 В перем. 15 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

80 ~ 264 В перем. 113 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности

коэффициент мощности>0.94/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

91% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

2.3 А/115 В перем. 1.1 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 30 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

ток утечки на землю < 150мкА/264 В перем. , ток прикосновения < 100мкА/264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Рабочая температура

-30 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Охлаждение · серия RPS-120S

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RPS-120S

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RPS-120S

76.2 × 50.8 × 28 мм Источник ↗

Сертификаты серии · серия RPS-120S

CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

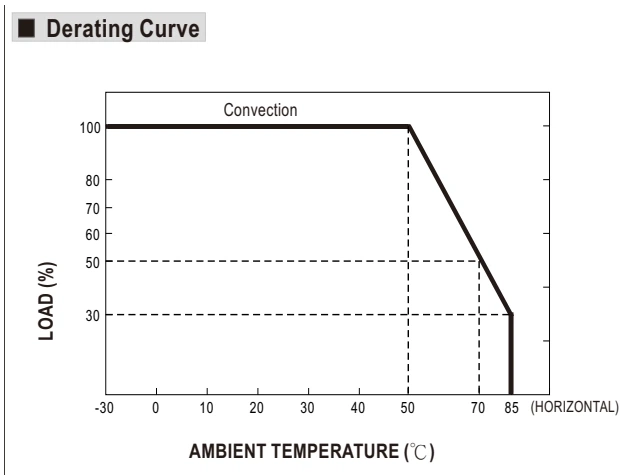

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

CONVECTION

Естественное воздушное охлаждение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

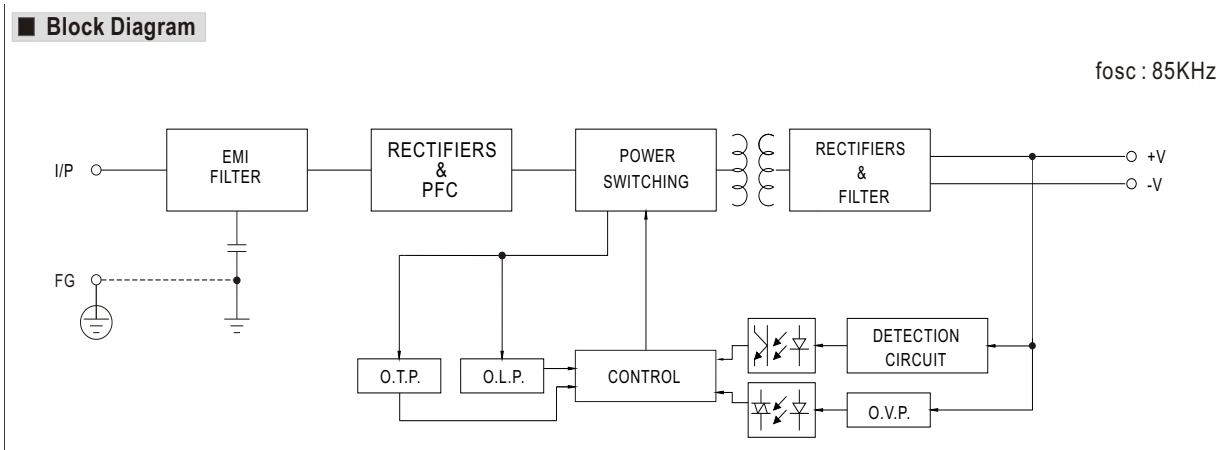

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

PF

Коэффициент мощности

Оригинал в PDF · стр. 3 ↗

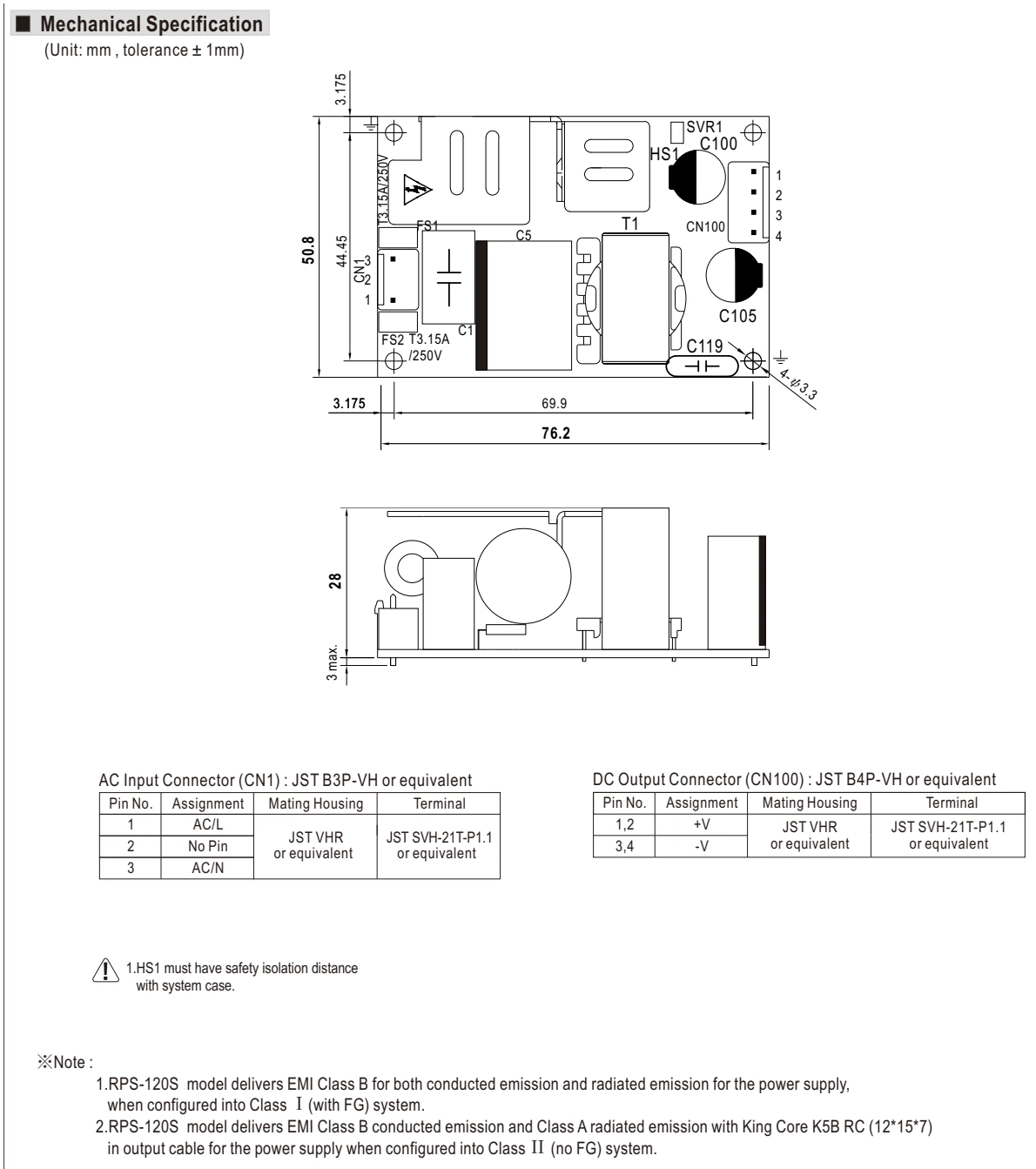

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

POWER

Мощность

MAX.

Максимум

EMI

Электромагнитные помехи

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 4 ↗

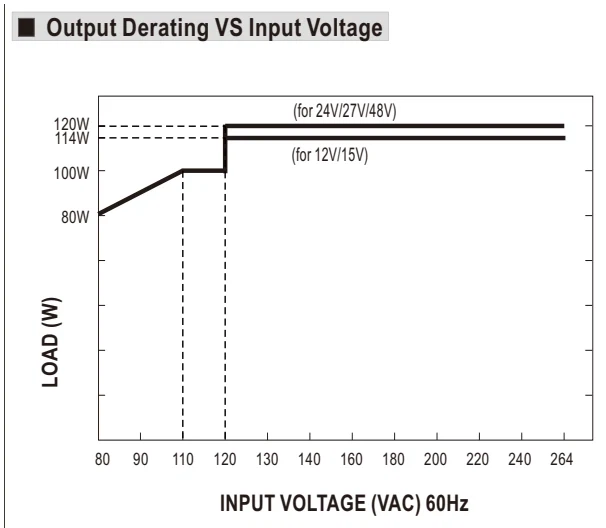

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
