RPS-120-48
MEAN WELL RPS-120-48 — медицинские источники питания. Параметры: выходное напряжение 48 В, выходной ток 2.5 А, мощность 120 Вт. Серия RPS-120. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- RPS-120-48
- Тип
- Медицинские источники питания
- Выходная мощность (U × I)
- 120 Вт
- Выходное напряжение
- 48 В
- Выходной ток
- 2.5 А
- Выход 1
- 48 В · 2,5 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-60601-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,15 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 80~264
- Обозначение параметров в каталоге
- O/P +48V2.5A
- Размеры (Д × Ш × В)
- 101.6 × 50.8 × 29 мм
- GTIN
- 4711287427638
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 48 В PDF, стр. 2 ↗
- Диапазон регулировки напряжения
- 45.6 ~50.4 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±1.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 30 мс/230 В перем. 500 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Время удержания (тип.)
- 50 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 80 ~ 264 В перем. 113 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- КПД (тип.)
- 91% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 2.1 А/115 В перем. 1.2 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 30 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗
- Ток утечки (макс.)
- ток утечки на землю < 190мкА/264 В перем. , ток прикосновения < 100мкА/264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Рабочая температура
- -30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗
- Охлаждение · серия RPS-120
- Вентилятор / Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия RPS-120
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия RPS-120
- 101.6 × 50.8 × 29 мм Источник ↗
- Сертификаты серии · серия RPS-120
- CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Ток прикосновения измерен между первичным входом и выходом постоянного тока.
Примечание в документе производителя ↗Примечание 6 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

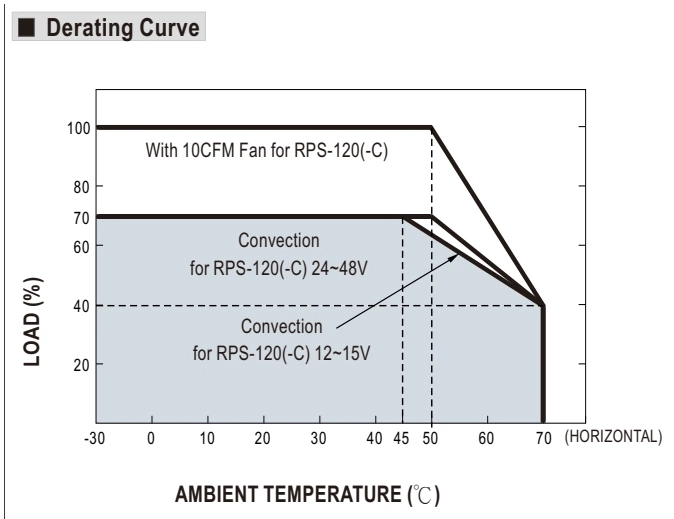

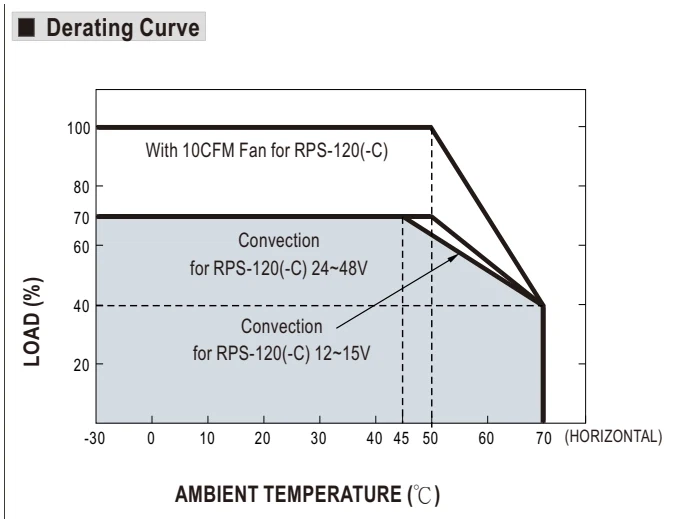

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- CONVECTION
- Естественное воздушное охлаждение
- LOAD
- Нагрузка
- FAN
- Вентилятор

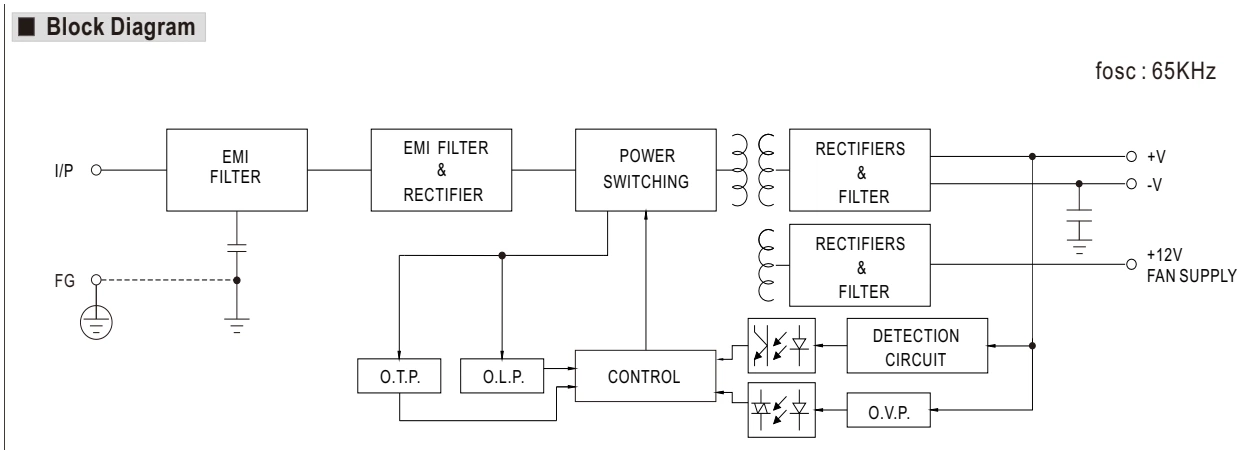

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- RECTIFIER
- Выпрямитель
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- I/P
- Вход
- FAN
- Вентилятор
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

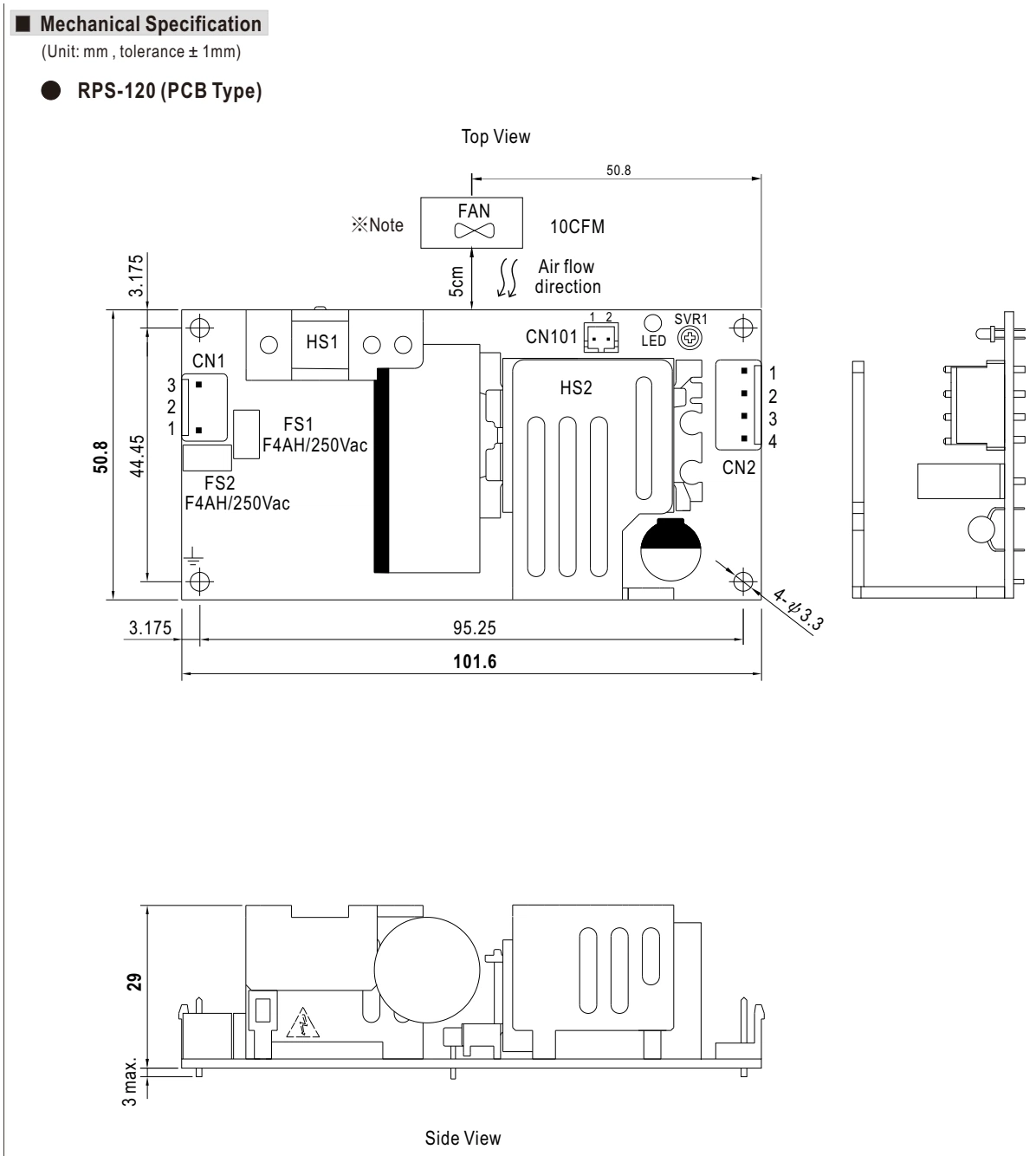

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- SIDE VIEW
- Вид сбоку
- TOP VIEW
- Вид сверху
- MAX.
- Максимум
- FAN
- Вентилятор
- VAC
- В переменного тока
- AIR FLOW
- Поток воздуха
- DIRECTION
- Направление
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

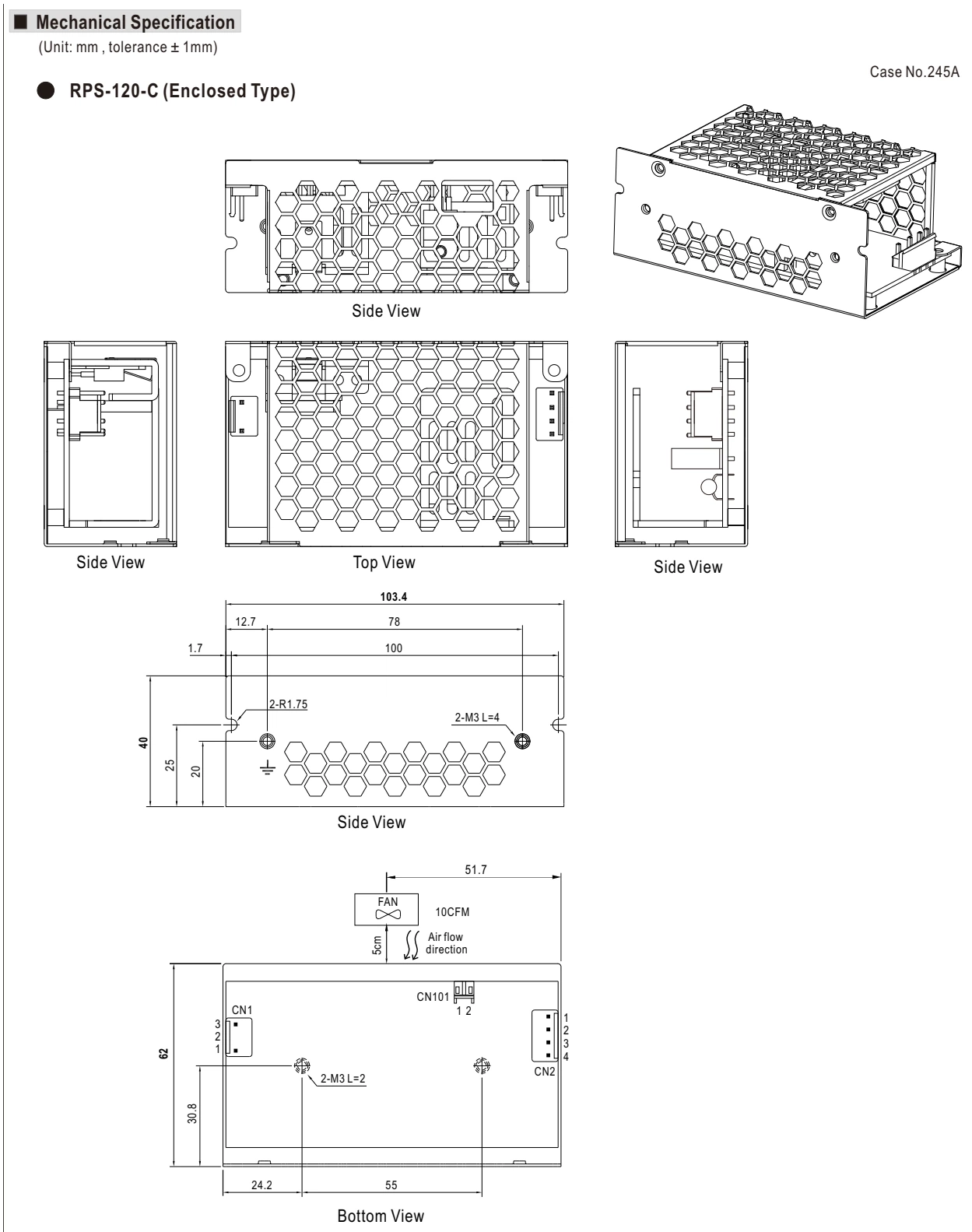

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- CASE NO.
- Номер корпуса
- TOP VIEW
- Вид сверху
- FAN
- Вентилятор
- AIR FLOW
- Поток воздуха
- DIRECTION
- Направление
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

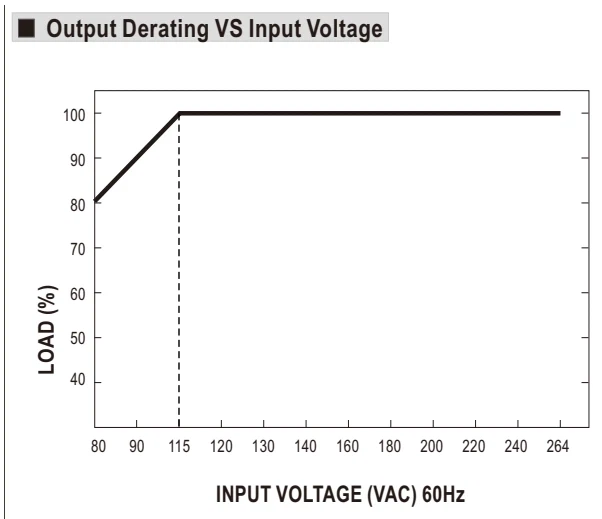

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL RPS-120-48 — медицинские источники питания. Параметры: выходное напряжение 48 В, выходной ток 2.5 А, мощность 120 Вт. Серия RPS-120. Характеристики, документация и запрос поставки в Казахстане.
Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.
Что проверить при выборе
Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
