RPD-75A
MEAN WELL RPD-75A — медицинские источники питания. Параметры: мощность 75 Вт. Серия RPD-75. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- RPD-75A
- Тип
- Медицинские источники питания
- Мощность по каталогу
- 75 Вт
- Выход 1
- 5 В · 7 А
- Выход 2
- 12 В · 3 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-60601-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,251 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +5V7A +12V3A
- Размеры (Д × Ш × В)
- 127 × 76.2 × 30.5 мм
- GTIN
- 4711287428574
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 5 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 7 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 1 ~ 9.5 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 71 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 80 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±2.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±1.5% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 30 мс/230 В перем. 500 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗
- КПД (тип.)
- 77% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 1.5 А/115 В перем. 1 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск25 А/115 В перем. 50 А/230 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C(0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Охлаждение · серия RPD-75
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия RPD-75
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия RPD-75
- 127 × 76.2 × 31 мм Источник ↗
- Сертификаты серии · серия RPD-75
- CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
Примечание в документе производителя ↗Графики и чертежи производителя

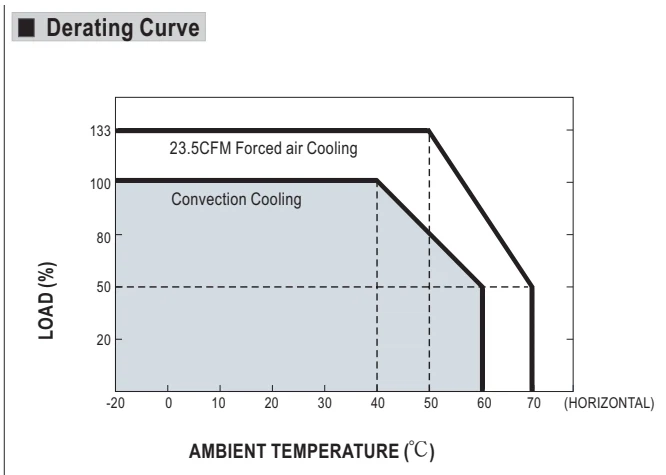

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- CONVECTION
- Естественное воздушное охлаждение
- FORCED AIR
- Принудительное воздушное охлаждение

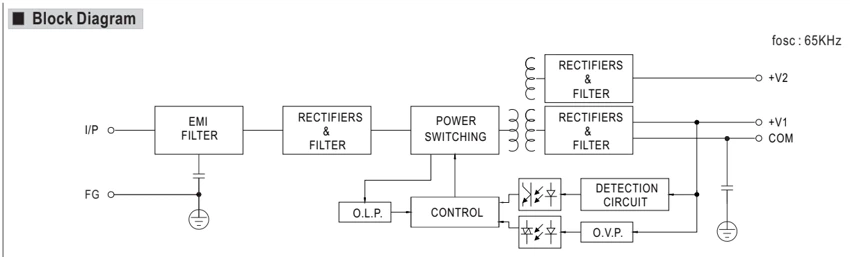

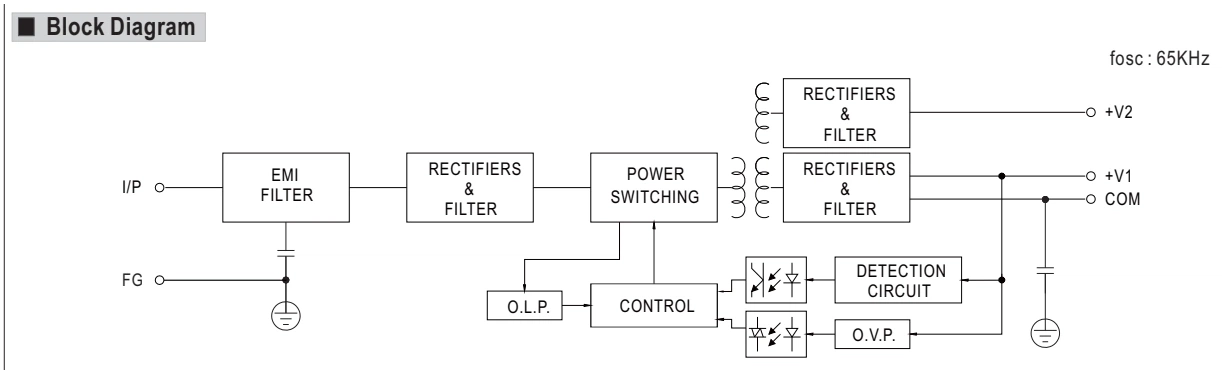

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- I/P
- Вход
- +V
- Положительный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

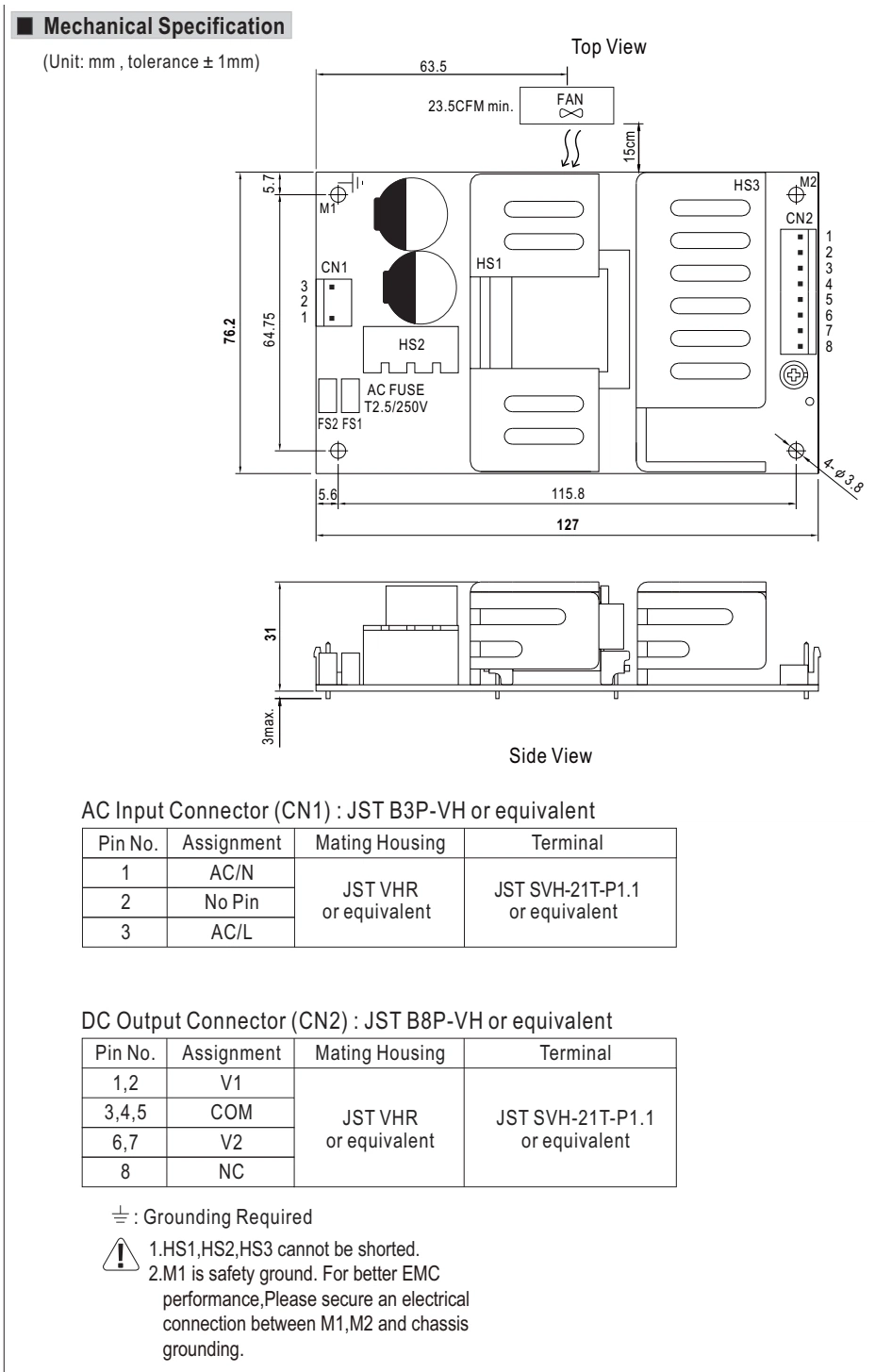

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- SIDE VIEW
- Вид сбоку
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- TOP VIEW
- Вид сверху
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- PIN NO.
- Номер контакта
- MIN.
- Минимум
- FAN
- Вентилятор
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- UNIT: MM , TOLERANCE ±1MM
- Размеры в миллиметрах; допуск ±1 мм.

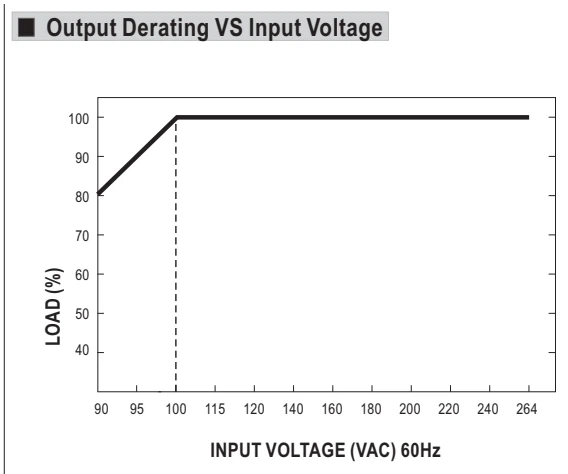

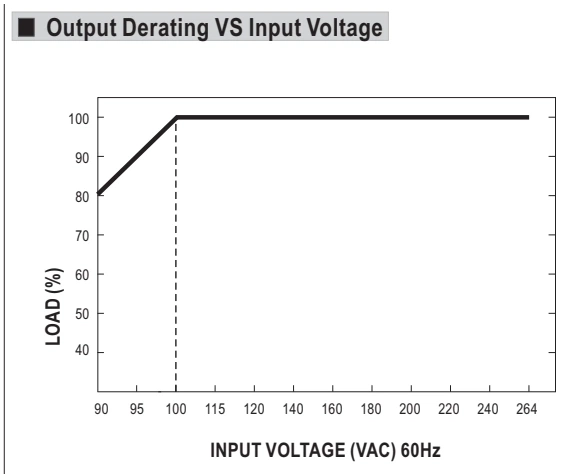

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- VAC
- В переменного тока
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL RPD-75A — медицинские источники питания. Параметры: мощность 75 Вт. Серия RPD-75. Характеристики, документация и запрос поставки в Казахстане.
Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.
Что проверить при выборе
Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
