RPD-65C
MEAN WELL RPD-65C — источники для монтажа на плату. Параметры: мощность 60 Вт. Серия RPD-65. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- RPD-65C
- Тип
- Источники для монтажа на плату
- Мощность по каталогу
- 60 Вт
- Выход 1
- 12 В · 4,5 А
- Выход 2
- 5 В · 1,2 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,238 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +12V4.5A +5V1.2A
- Размеры (Д × Ш × В)
- 127 × 76.2 × 28 мм
- GTIN
- 4711287426136
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 12 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 4.5 А PDF, стр. 1 ↗
- Диапазон выходного тока
- 0 ~ 5.8 А PDF, стр. 1 ↗
- Номинальная выходная мощность
- 60 Вт PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 120 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±1.0% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±2.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 800 мс, 20 мс при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 90 ~ 264 В перем. 127 ~370 В пост. PDF, стр. 1 ↗
- КПД (тип.)
- 79% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 1.5 А/115 В перем. 0.9 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск25 А/115 В перем. 50 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- <1 мА PDF, стр. 1 ↗
- Рабочая температура
- -20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.04%/°C(0 ~ 50 °C) на выходе канала 1 PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 127*76*29 мм (Д × Ш × В) PDF, стр. 1 ↗
- Охлаждение · серия RPD-65
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия RPD-65
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия RPD-65
- 127 × 76 × 28 мм Источник ↗
- Сертификаты серии · серия RPD-65
- CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 1
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

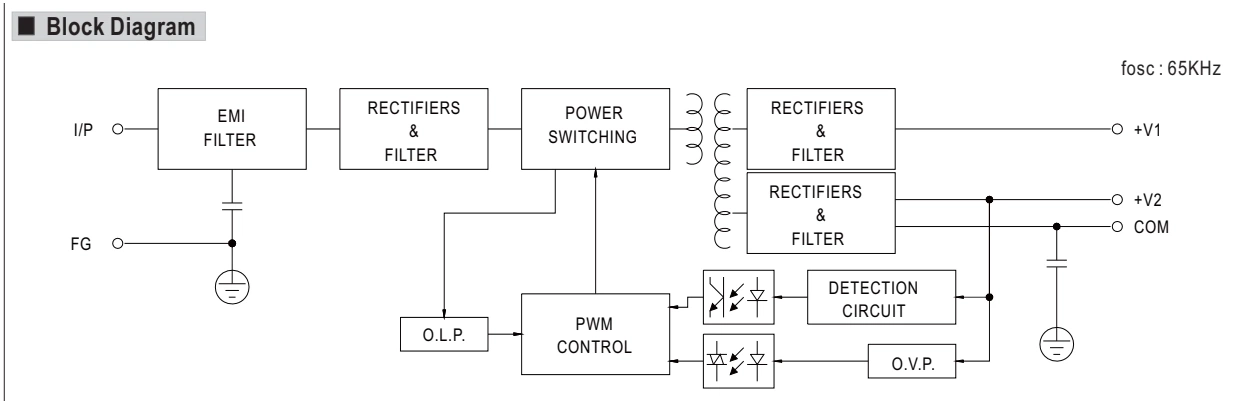

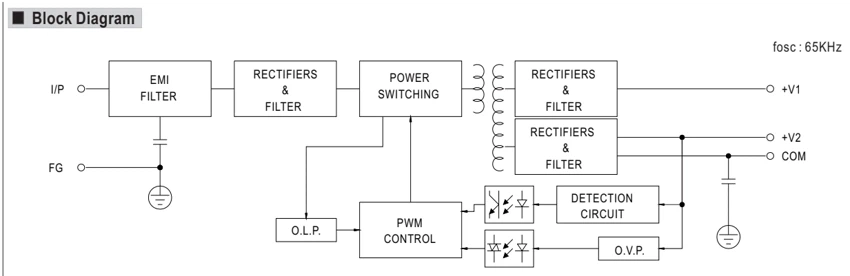

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- I/P
- Вход
- +V
- Положительный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

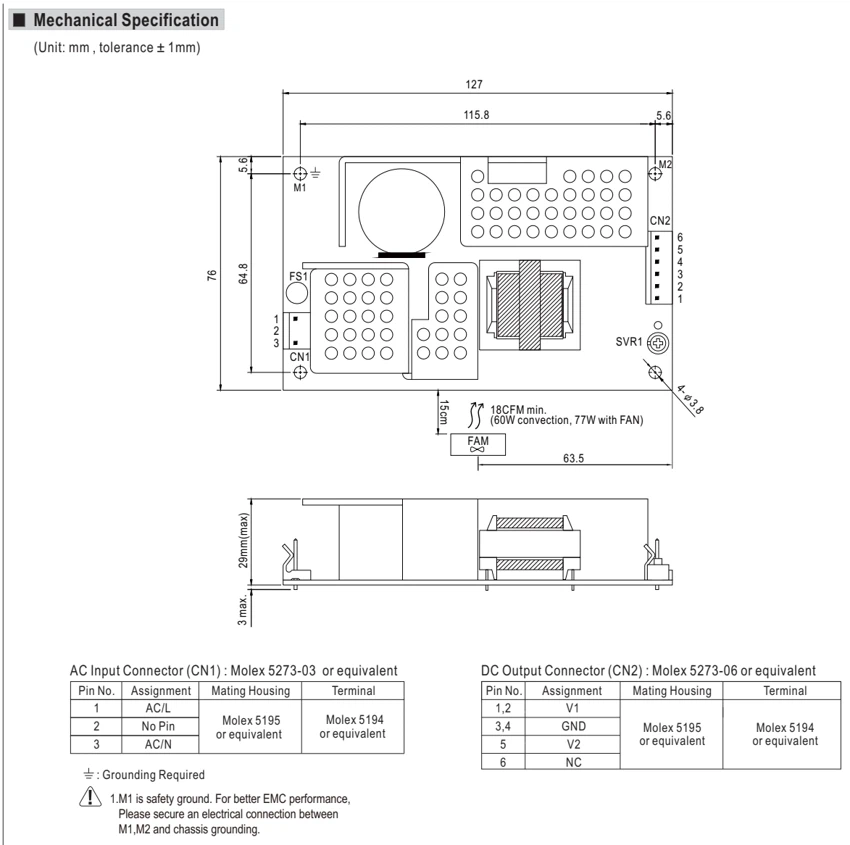

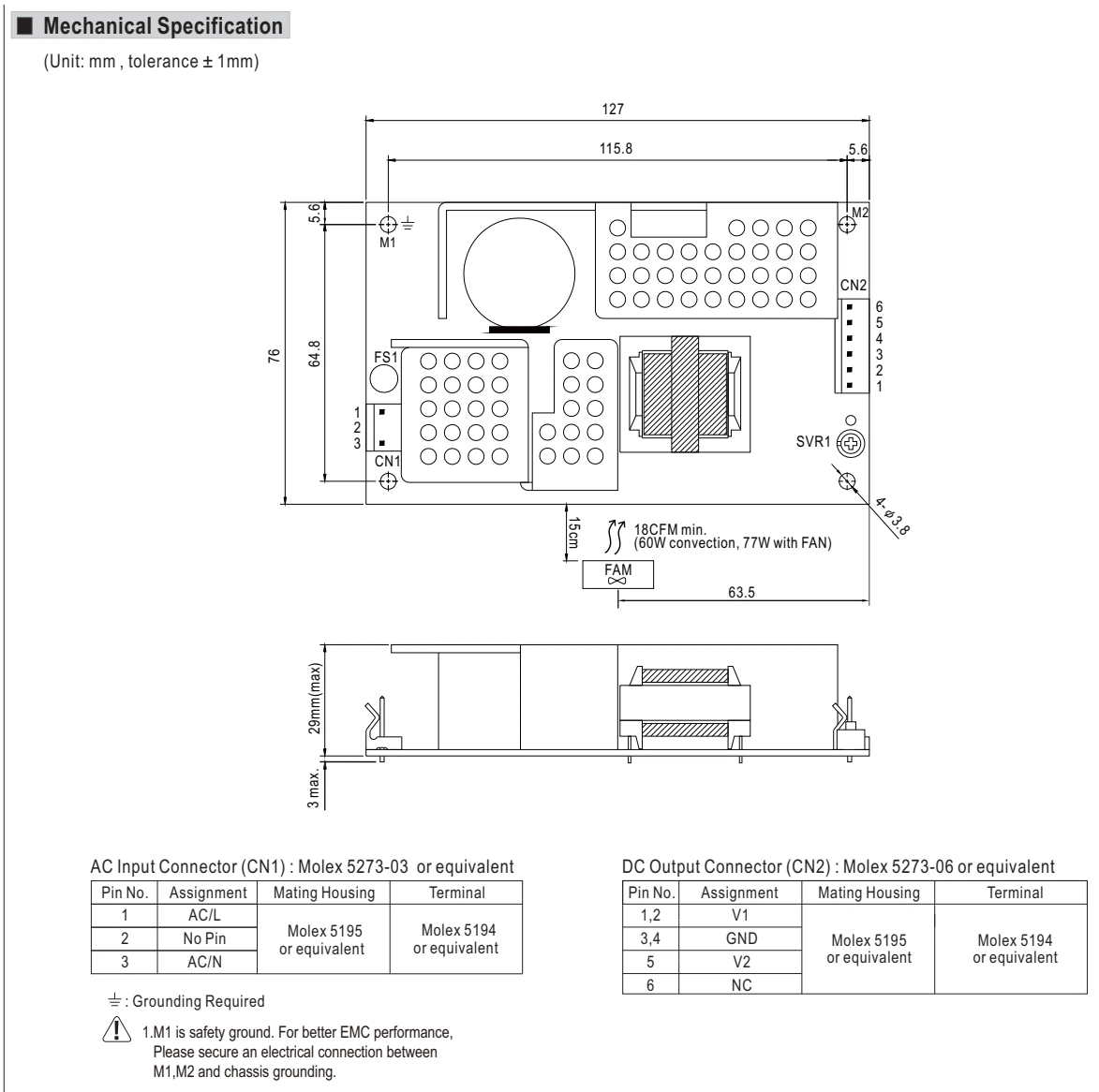

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- PIN NO.
- Номер контакта
- MIN.
- Минимум
- FAN
- Вентилятор
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ±1MM
- Размеры в миллиметрах; допуск ±1 мм.

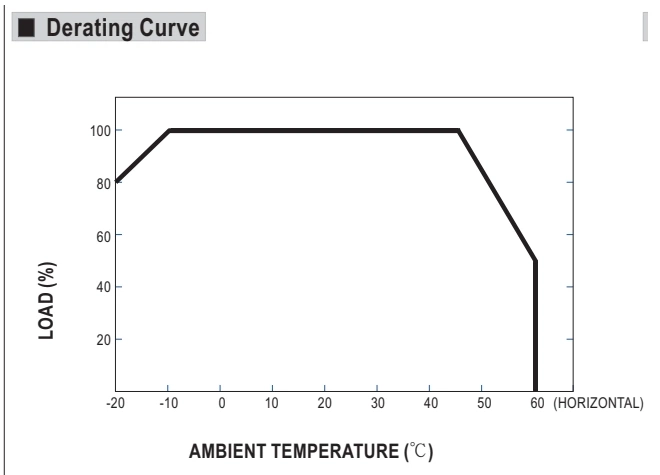

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение

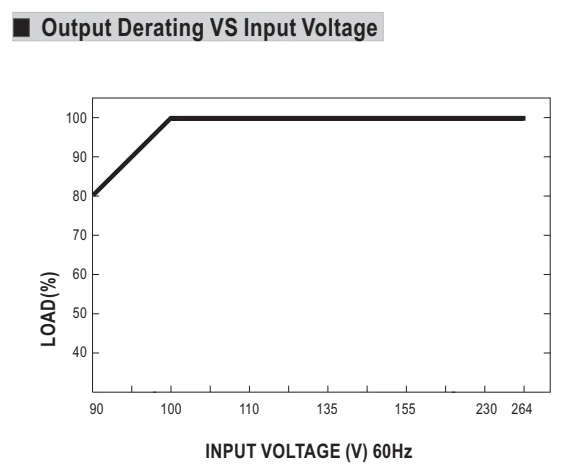

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL RPD-65C — источники для монтажа на плату. Параметры: мощность 60 Вт. Серия RPD-65. Характеристики, документация и запрос поставки в Казахстане.
Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.
Что проверить при выборе
Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
