DC/DC-преобразователи
RDDW20UW-12
MEAN WELL RDDW20UW-12 — dc/dc-преобразователи. Параметры: мощность 20 Вт. Серия RDDW20UW. Характеристики, документация и запрос поставки в Казахстане.
Мощность20 Вт
Напряжение12 В / -12 В
Ток0–0,833 А / 0–0,833 А
ПОСТАВКА В КАЗАХСТАН
Цена по запросу
Наличие уточняется
Поставка под заказ
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Перейти в корзину
Данные производителя Подбор под проект
Характеристики
- Производитель
- MEAN WELL
- Модель
- RDDW20UW-12
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 20 Вт
- Выход 1
- 12 В · 0–0,833 А
- Выход 2
- -12 В · 0–0,833 А
- Стандарты безопасности (по каталогу)
- CUL,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,029 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 8.5~160
- Обозначение параметров в каталоге
- 20W,I/P:8.5-160VDCO/P:±12V@±0~833mA
- Размеры (Д × Ш × В)
- 50.8 × 25.4 × 10.2 мм
- GTIN
- 4711287474045
- Страна производства
- Китай
Данные производителя
- Входной ток без нагрузки
- 8 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 312 мА PDF, стр. 2 ↗
- Выходное напряжение
- ±12 В PDF, стр. 2 ↗
- КПД (тип.)
- 88% PDF, стр. 2 ↗
Графики и чертежи производителя

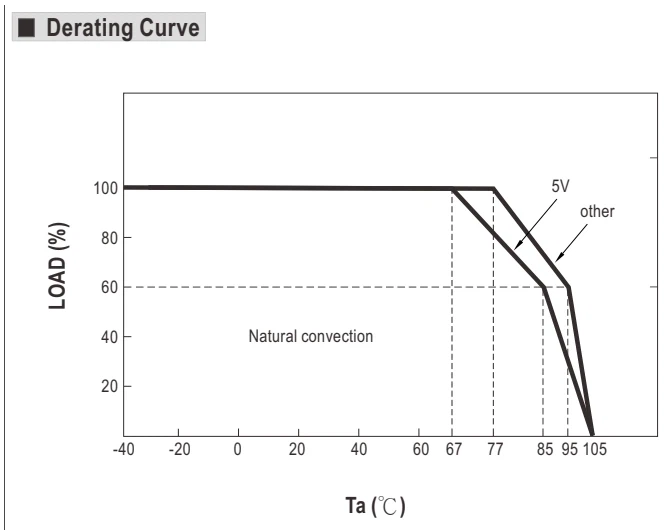

Снижение допустимой нагрузки · стр. 6
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- LOAD
- Нагрузка

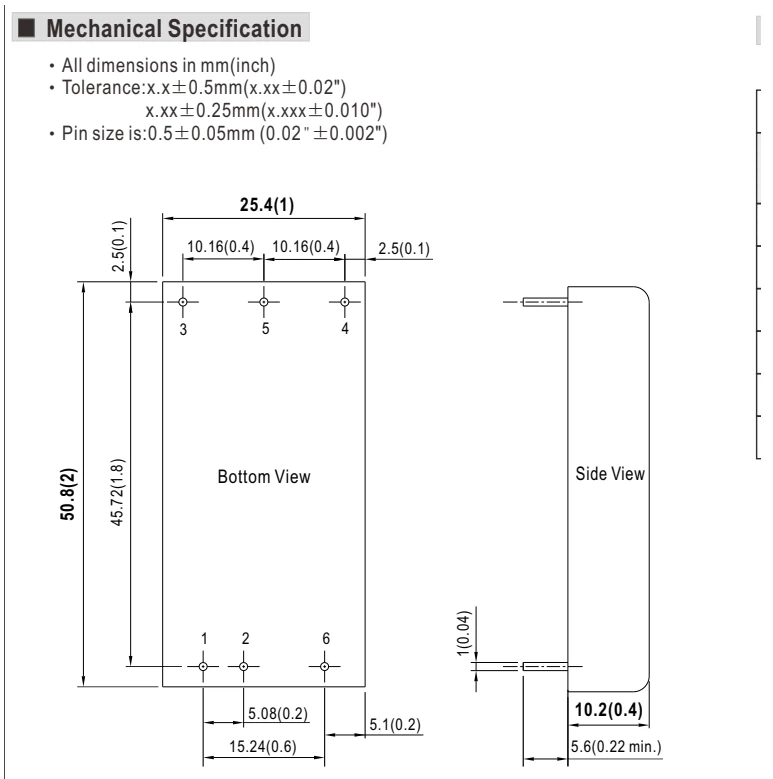

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- MIN.
- Минимум
- MM
- мм
- TOLERANCE
- Допуск

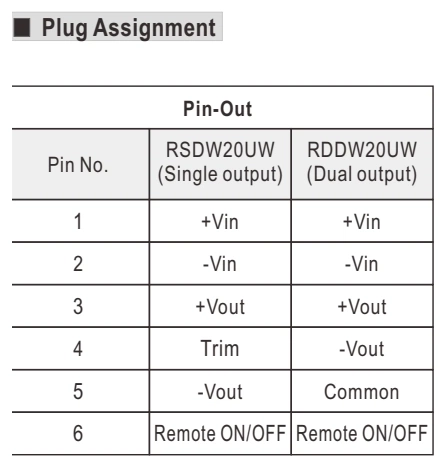

Назначение контактов разъёма · стр. 6
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта
- OFF
- Выключено
- ON
- Включено

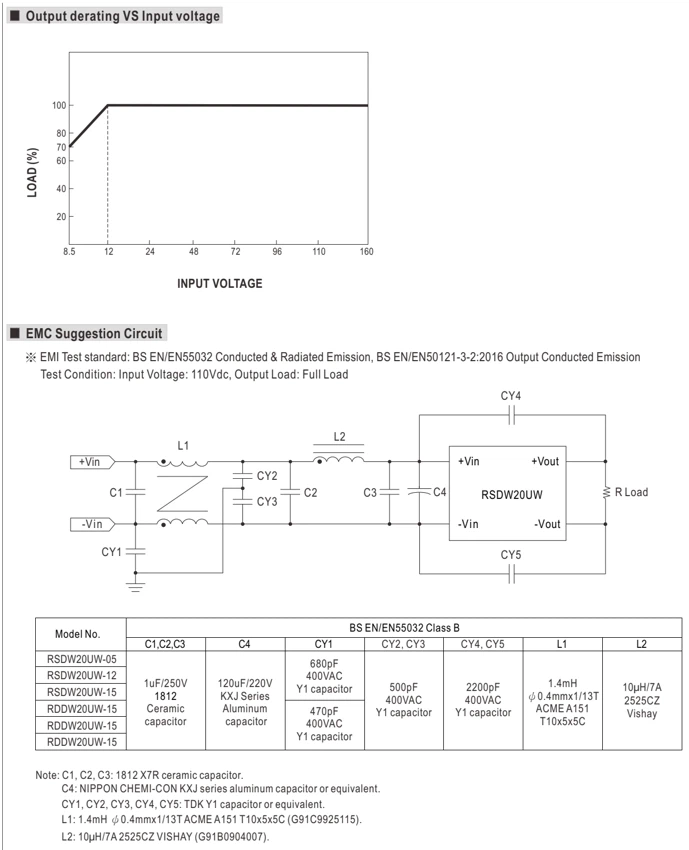

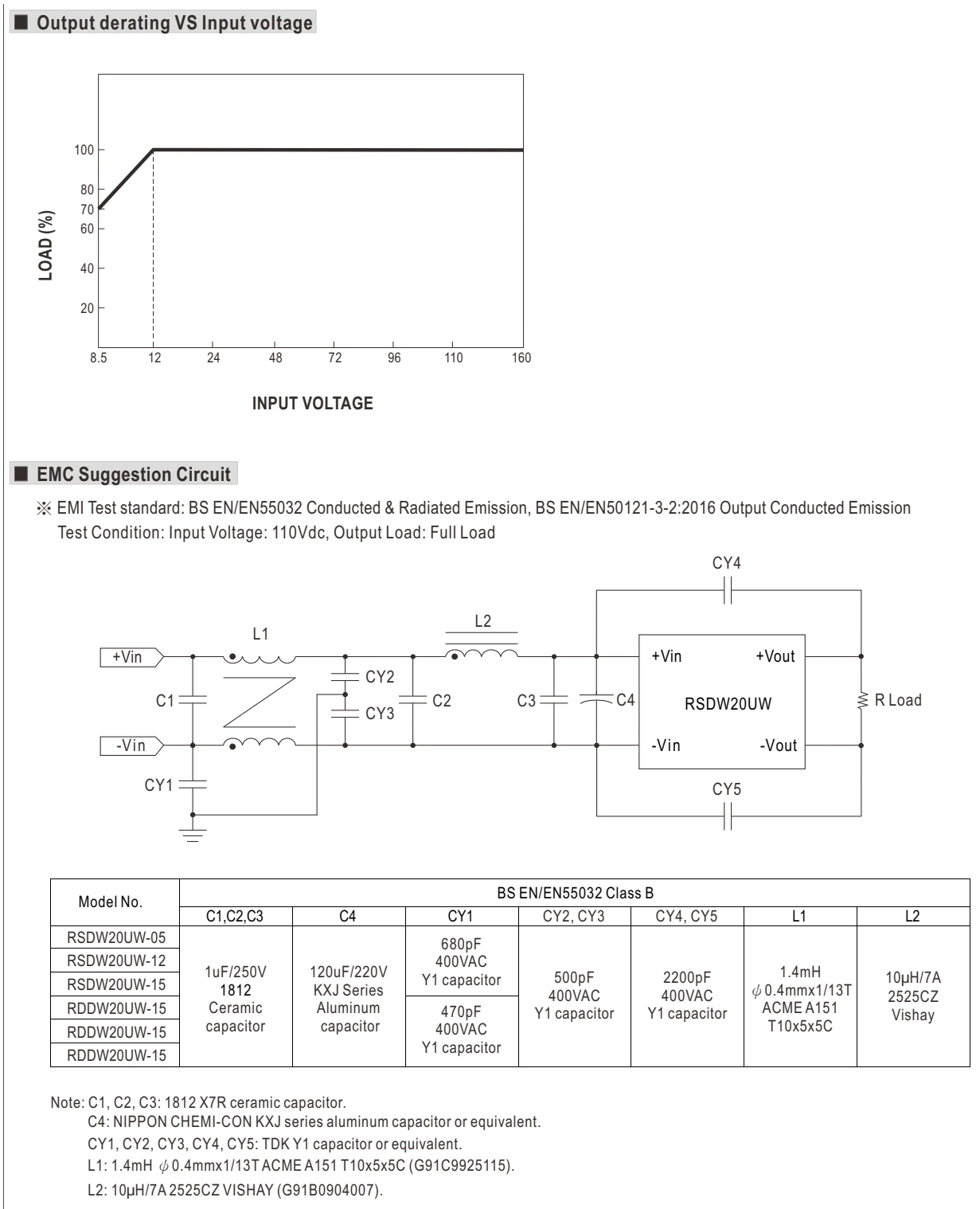

Нагрузка и входное напряжение · стр. 7
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- OUTPUT LOAD
- Выходная нагрузка
- CIRCUIT
- Цепь
- LOAD
- Нагрузка
- EMI
- Электромагнитные помехи
- VAC
- В переменного тока
- VDC
- В постоянного тока
- PF
- Коэффициент мощности
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL RDDW20UW-12 — dc/dc-преобразователи. Параметры: мощность 20 Вт. Серия RDDW20UW. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
