RCP-MU

Характеристики

Производитель

MEAN WELL

Модель

RCP-MU

Тип

Стоечные и модульные системы питания

Мощность по каталогу

3000 Вт

Стандарты безопасности (по каталогу)

EAC

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,167 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

Monitoring unit for RCP-1000

Размеры (Д × Ш × В)

440 × 68 × 44 мм

GTIN

4711232761084

Страна производства

Тайвань

Данные производителя

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

0.35 А/115 В перем. 0.2 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

30 А/115 В перем. 50 А/230 В перем. PDF, стр. 1 ↗

Рабочая температура

-20 ~ +60 °C PDF, стр. 1 ↗

Рабочая влажность

20~90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:1.5 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

440*68*44 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия RCP-MU

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия RCP-MU

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RCP-MU

440 × 68 × 44 мм Источник ↗

Сертификаты серии · серия RCP-MU

EAC, CE, UKCA Источник ↗

Графики и чертежи производителя

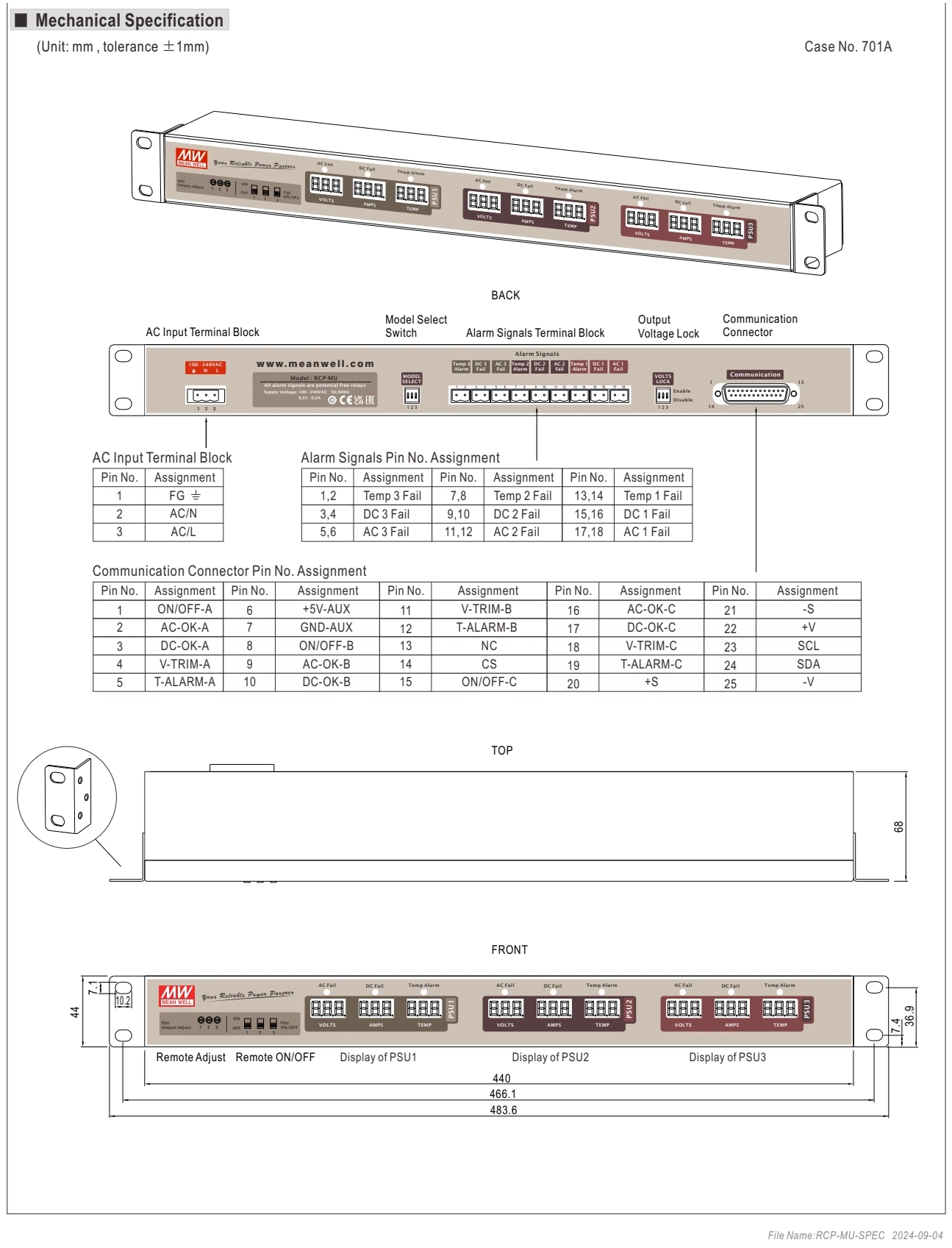

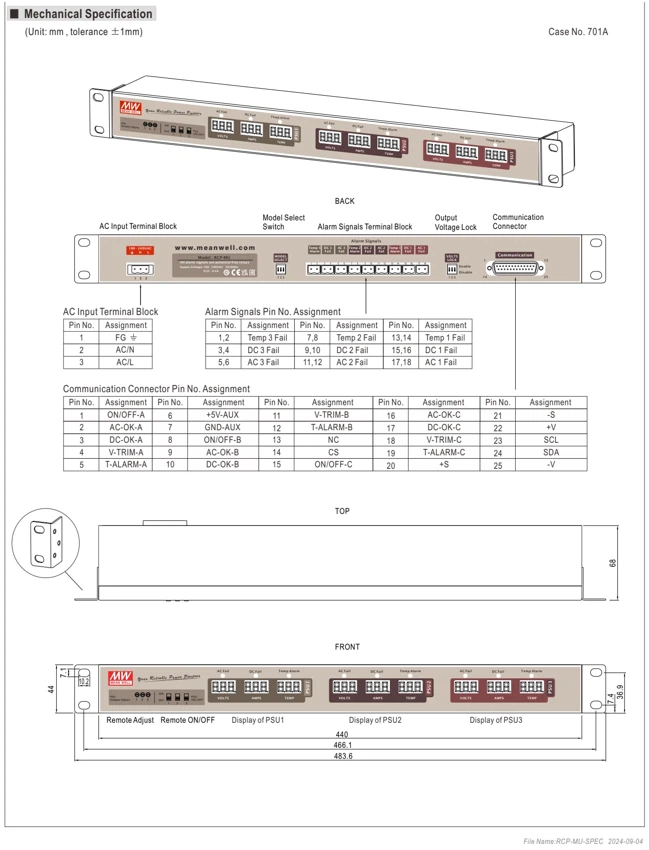

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

POWER

Мощность

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

CONNECTOR PIN NO.

Номер контакта разъёма

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

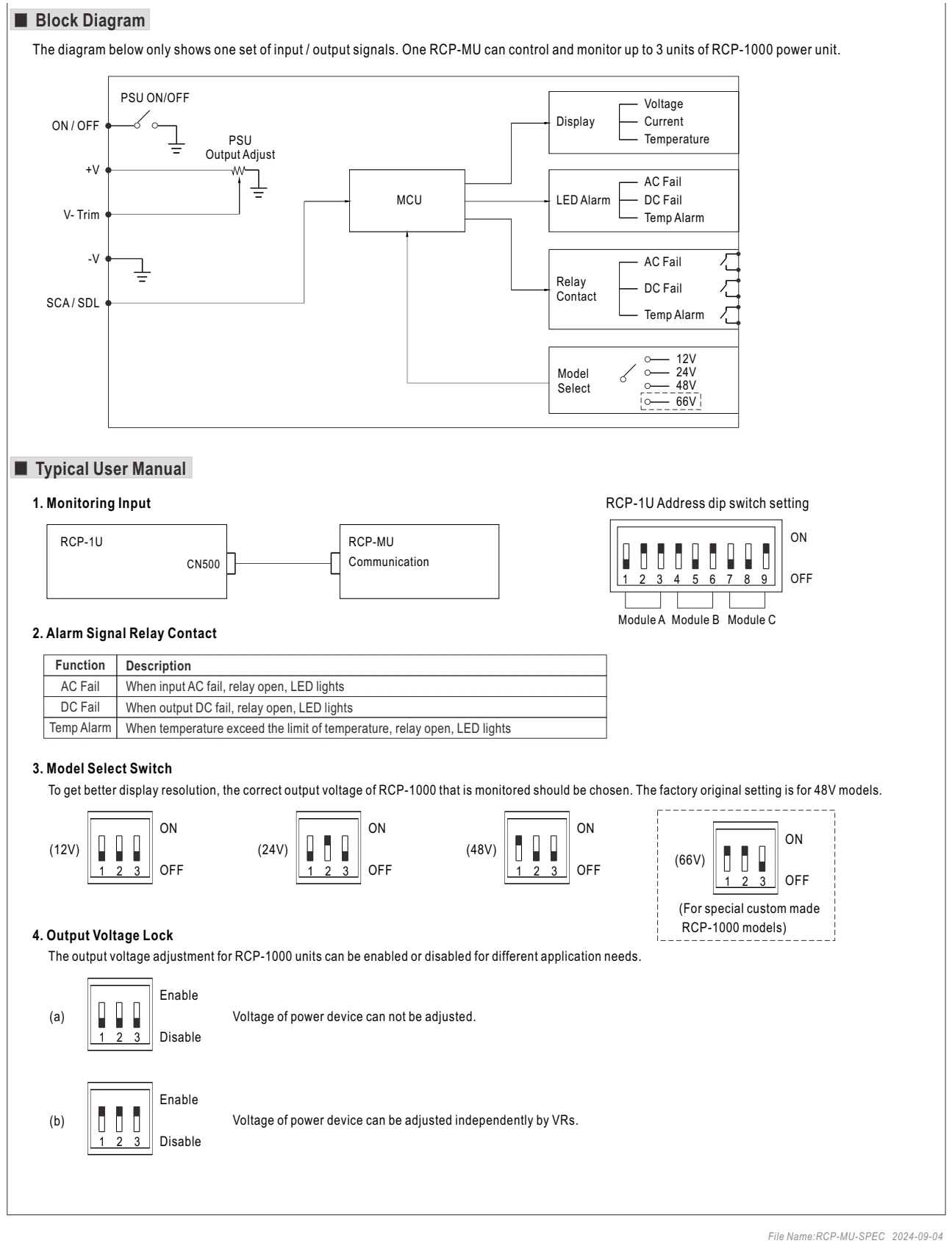

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

DESCRIPTION

Описание

FUNCTION

Назначение

CONTROL

Управление

POWER

Мощность

UNIT

Единицы измерения

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RCP-MU — стоечные и модульные системы питания. Параметры: мощность 3000 Вт. Серия RCP-MU. Характеристики, документация и запрос поставки в Казахстане.

Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.

Что проверить при выборе

Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.
