RCP-1000-48

Характеристики

Производитель

MEAN WELL

Модель

RCP-1000-48

Тип

Стоечные и модульные системы питания

Выходная мощность (U × I)

1008 Вт

Выходное напряжение

48 В

Выходной ток

21 А

Выход 1

48 В · 21 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,917 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +48V21A

Размеры (Д × Ш × В)

295 × 127 × 41 мм

GTIN

4711232760988

Страна производства

Тайвань

Данные производителя

Выходное напряжение

48 В PDF, стр. 2 ↗

Номинальный выходной ток

21 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 21 А PDF, стр. 2 ↗

Номинальная выходная мощность

1008 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

300 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1000 мс, 60 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

89% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

11 А/115 В перем. 5.5 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 50 А PDF, стр. 2 ↗

Ток утечки

<1.1 мА / 230 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.02%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.7 кВ пост. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

295*127*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия RCP-1000

Вентилятор Источник ↗

Гарантия производителя · серия RCP-1000

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия RCP-1000

295 × 127 × 41 мм Источник ↗

Сертификаты серии · серия RCP-1000

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

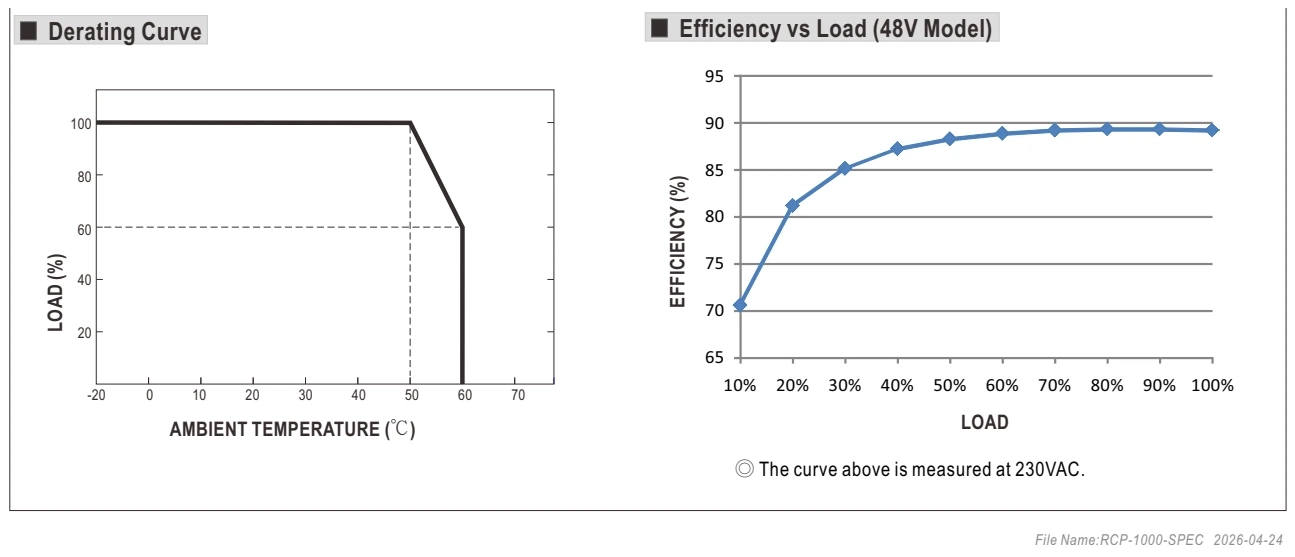

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

THE CURVE ABOVE IS MEASURED AT 230VAC.

Кривая измерена при входном напряжении 230 В переменного тока.

Оригинал в PDF · стр. 3 ↗

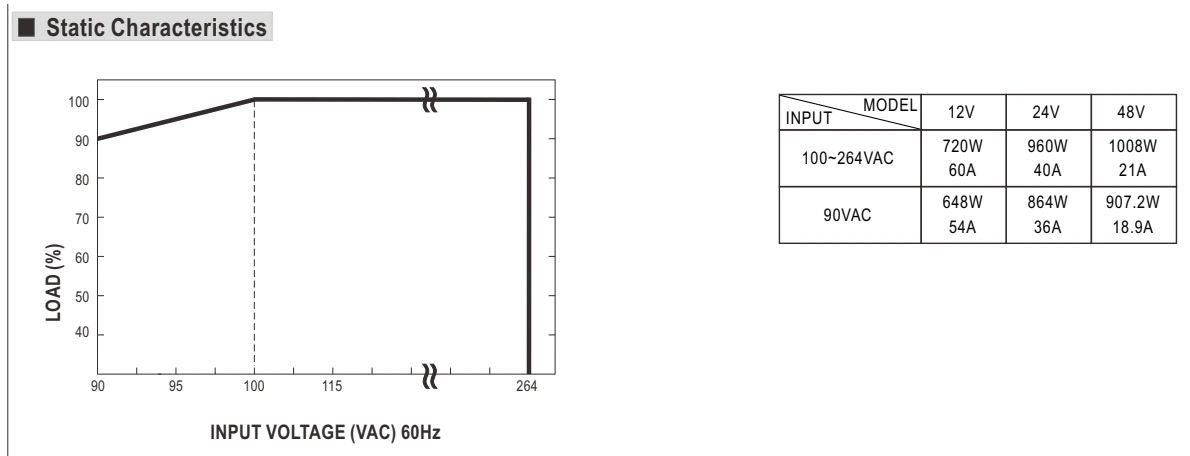

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

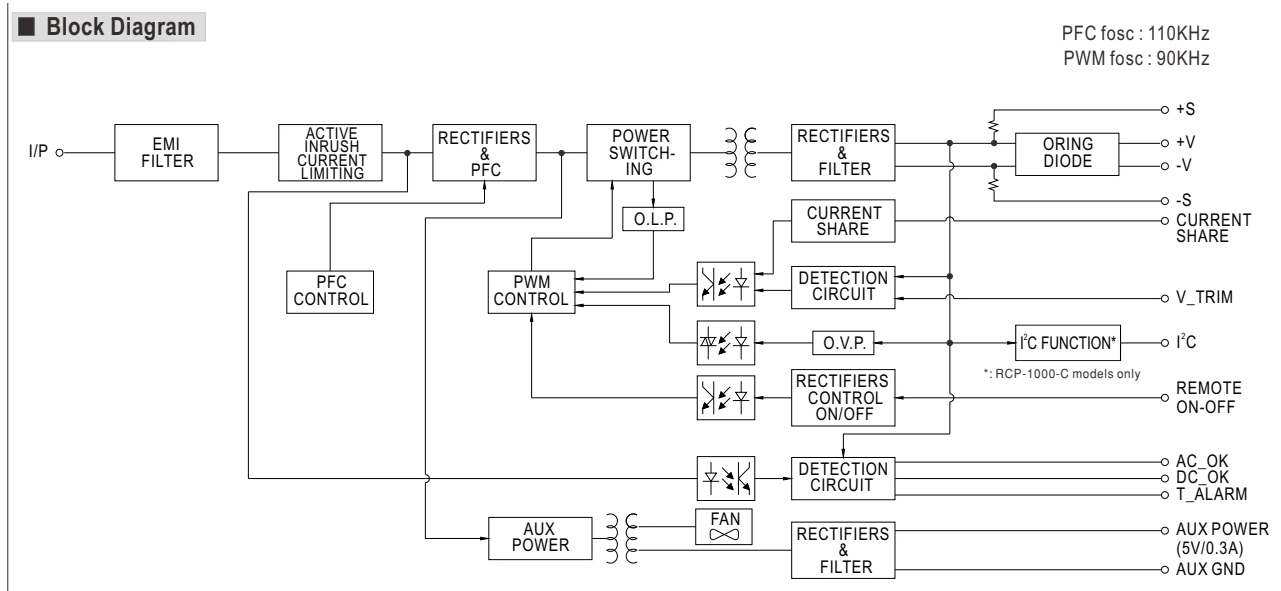

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

FUNCTION

Назначение

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

POWER

Мощность

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

OFF

Выключено

ON

Включено

FOSC

Частота преобразования

REMOTE CONTROL

Дистанционное управление

Оригинал в PDF · стр. 3 ↗

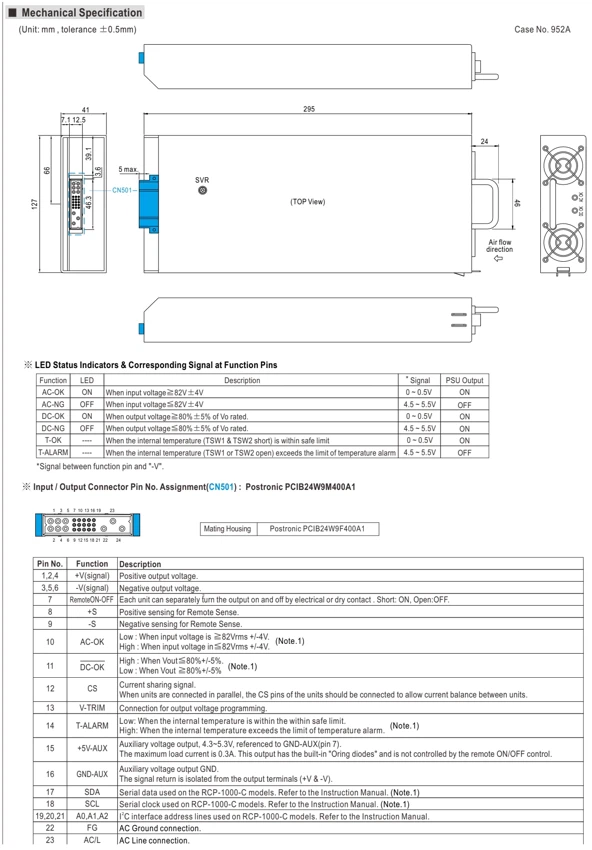

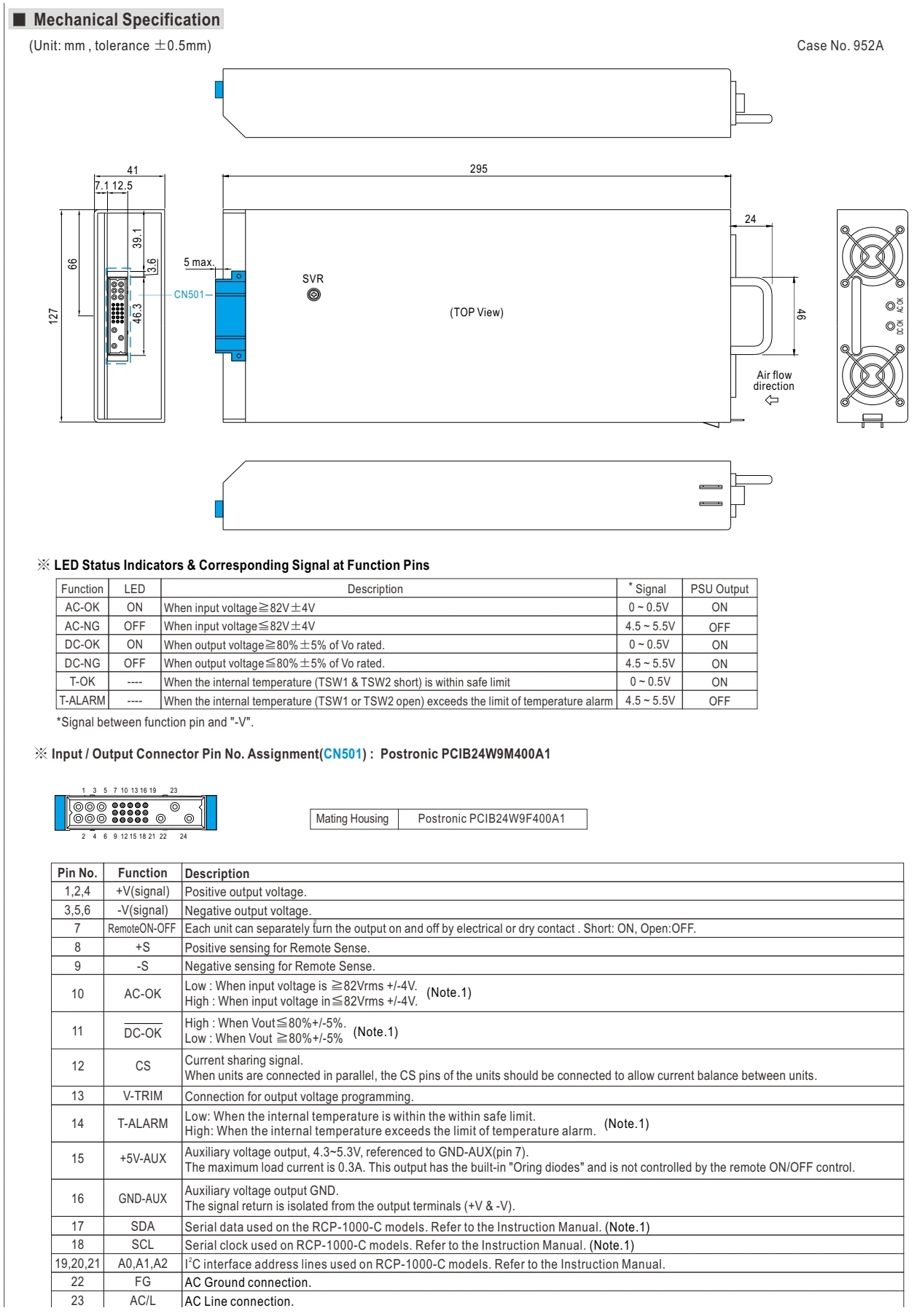

Габаритный чертёж · стр. 6

Увеличить рисунок ↗

Габаритный чертёж · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

INPUT VOLTAGE

Входное напряжение

DESCRIPTION

Описание

ASSIGNMENT

Назначение

CONNECTOR

Разъём

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

SENSE

Измерение напряжения

LOAD

Нагрузка

MAX.

Максимум

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

MATING HOUSING

Корпус ответного разъёма

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

CURRENT SHARING

Распределение тока при параллельной работе

CONNECTOR PIN NO.

Номер контакта разъёма

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 6 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL RCP-1000-48 — стоечные и модульные системы питания. Параметры: выходное напряжение 48 В, выходной ток 21 А, мощность 1008 Вт. Серия RCP-1000. Характеристики, документация и запрос поставки в Казахстане.

Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.

Что проверить при выборе

Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.
