MEAN WELL / PWM-90(DA2)

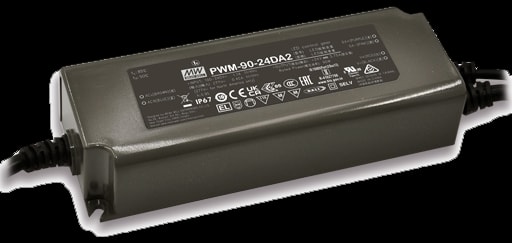

MEAN WELL PWM-90-36 — фото серии PWM-90(DA2)
Изображение серии PWM-90(DA2). Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения

PWM-90-36

MEAN WELL PWM-90-36 — led-драйверы и питание освещения. Параметры: выходное напряжение 36 В, выходной ток 2.5 А, мощность 90 Вт. Серия PWM-90(DA2). Характеристики, документация и запрос поставки в Казахстане.

Мощность90 Вт
Напряжение36 В
Ток2,5 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
PWM-90-36
Тип
LED-драйверы и питание освещения
Выходная мощность (U × I)
90 Вт
Выходное напряжение
36 В
Выходной ток
2.5 А
Выход 1
36 В · 2,5 А
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,772 кг
Код HS по каталогу
850440
ECCN по каталогу
EAR99
Обозначение параметров в каталоге
O/P +36V2.5A
GTIN
4711287460017
Страна производства
Китай

Данные производителя

Выходное напряжение
36 В PDF, стр. 2 ↗
Номинальный выходной ток
2.5 А PDF, стр. 2 ↗
Номинальная выходная мощность
90 Вт PDF, стр. 2 ↗
Время запуска и нарастания
500 мс, 80 мс/ 115 В перем. или 230 В перем. PDF, стр. 2 ↗Условия измерения: примечания 2, 9 в документе.
Время удержания (тип.)
16 мс/115 В перем. или 230 В перем. PDF, стр. 2 ↗
Входное напряжение
90 ~ 305 В перем. 127 ~ 431 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности (тип.)
коэффициент мощности>0.98/115 В перем., коэффициент мощности>0.96/230 В перем., коэффициент мощности>0.92/277 В перем. @ полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
90.5% PDF, стр. 2 ↗
Входной ток переменного напряжения (тип.)
0.95 А / 115 В перем. 0.5 А / 230 В перем. 0.4 А / 277 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск 60 А(длительность импульса=550 μ s измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.25 мА / 277 В перем. PDF, стр. 2 ↗
Потребление без нагрузки
<0.5 Вт PDF, стр. 2 ↗
Рабочая температура
температура корпуса=-40 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=+85 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3.75 кВ перем.; вход–DALI:1.5 кВ перем.; выход–DALI:1.5 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
171*63*37.5 мм (Д × Ш × В) PDF, стр. 2 ↗
Охлаждение · серия PWM-90(DA2)
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия PWM-90(DA2)
5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия PWM-90(DA2)
171 × 63 × 37.5 мм Источник ↗
Сертификаты серии · серия PWM-90(DA2)
CUL, CB, CE, ENEC05, CCC, EAC, UKCA, BIS Источник ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 2 · стр. 2

При пониженном входном напряжении может потребоваться снижение нагрузки. Допустимые значения приведены на графике зависимости нагрузки от входного напряжения.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.

Примечание в документе производителя ↗

Примечание 4 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 5 · стр. 2

Типичный расчётный срок службы серии превышает 50 000 часов при температуре корпуса в контрольной точке tc (TMP по DLC) не выше примерно 75 °C. Это условие расчётного срока службы, а не гарантийный срок.

Примечание в документе производителя ↗

Примечание 6 · стр. 2

Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗

Примечание 8 · стр. 2

Перед применением прочитайте руководство: в нём приведены рекомендации по использованию и условия монтажа для сохранения заявленной защиты от воды.

Примечание в документе производителя ↗
